Робот для рисования на стену с кабелем, Набор для создания плоттера Arduino, Полярный граф с мотором, сделай сам, ствол игрушка деталей

Рисование настенной живописи робот с кабельным плоттером Arduino Maker Project Kit Polar Graph с мотором DIY ствол игрушка

Примечание:

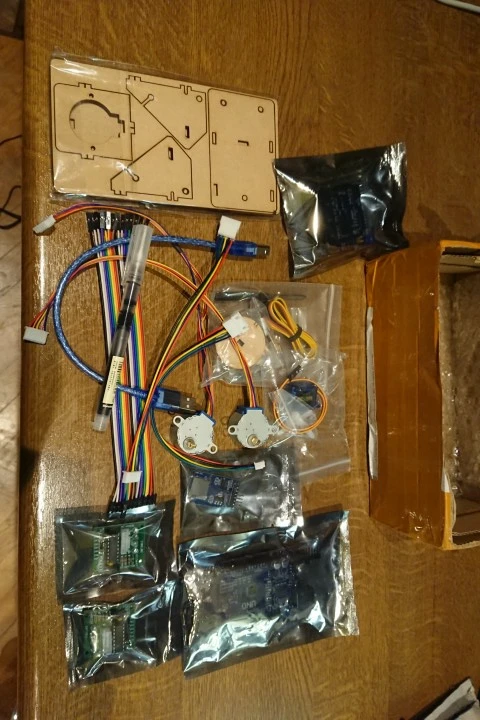

Этот продукт обновлен, пожалуйста, ознакомьтесь с последней версией полученного продукта. Изделие в разобранном виде. Пожалуйста, свяжитесь с нами, чтобы получить руководство на английском языке.

Введение:

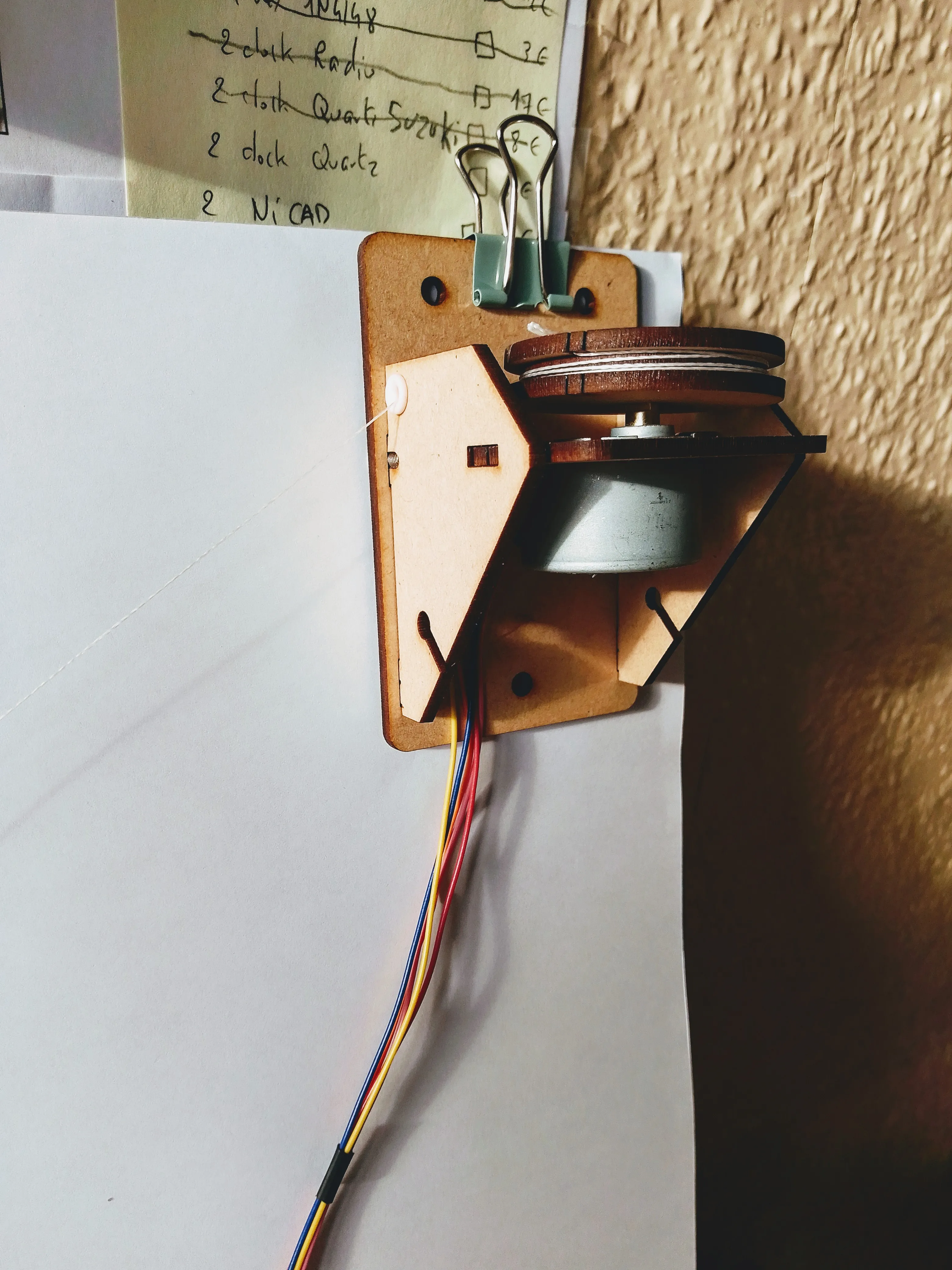

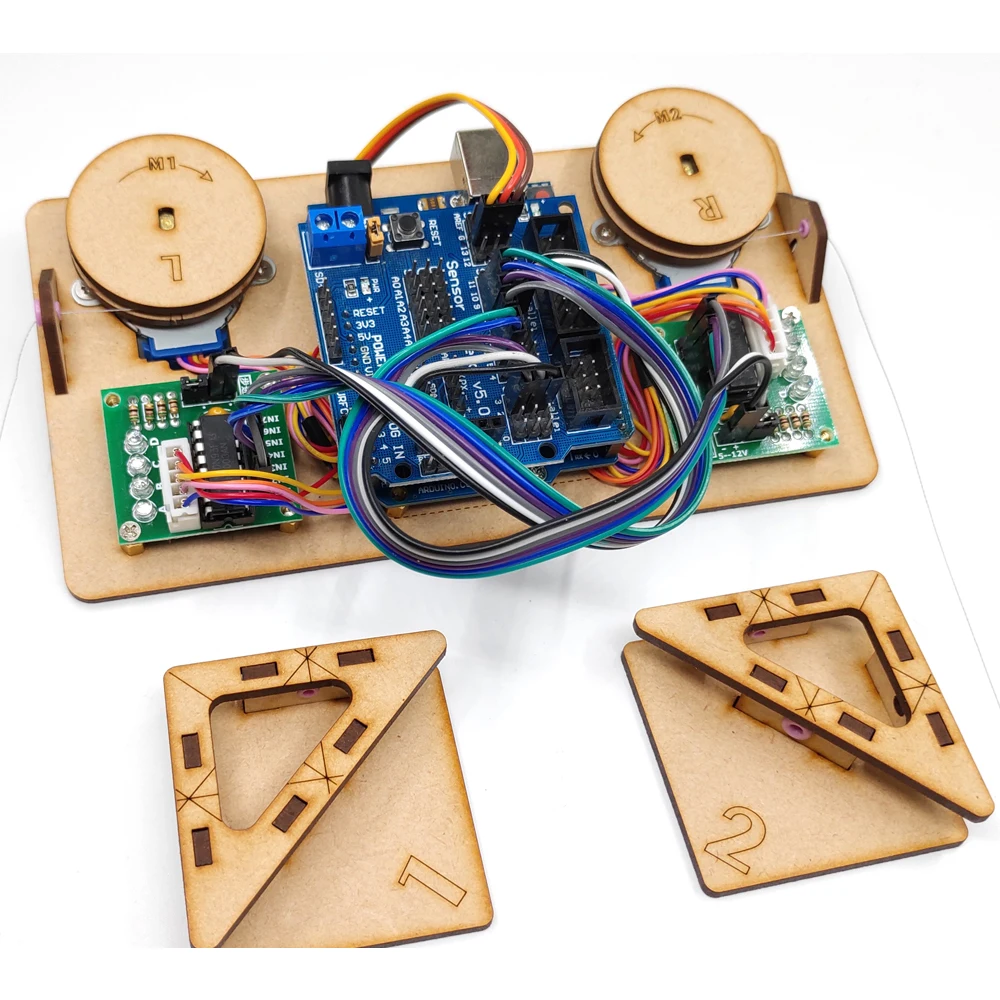

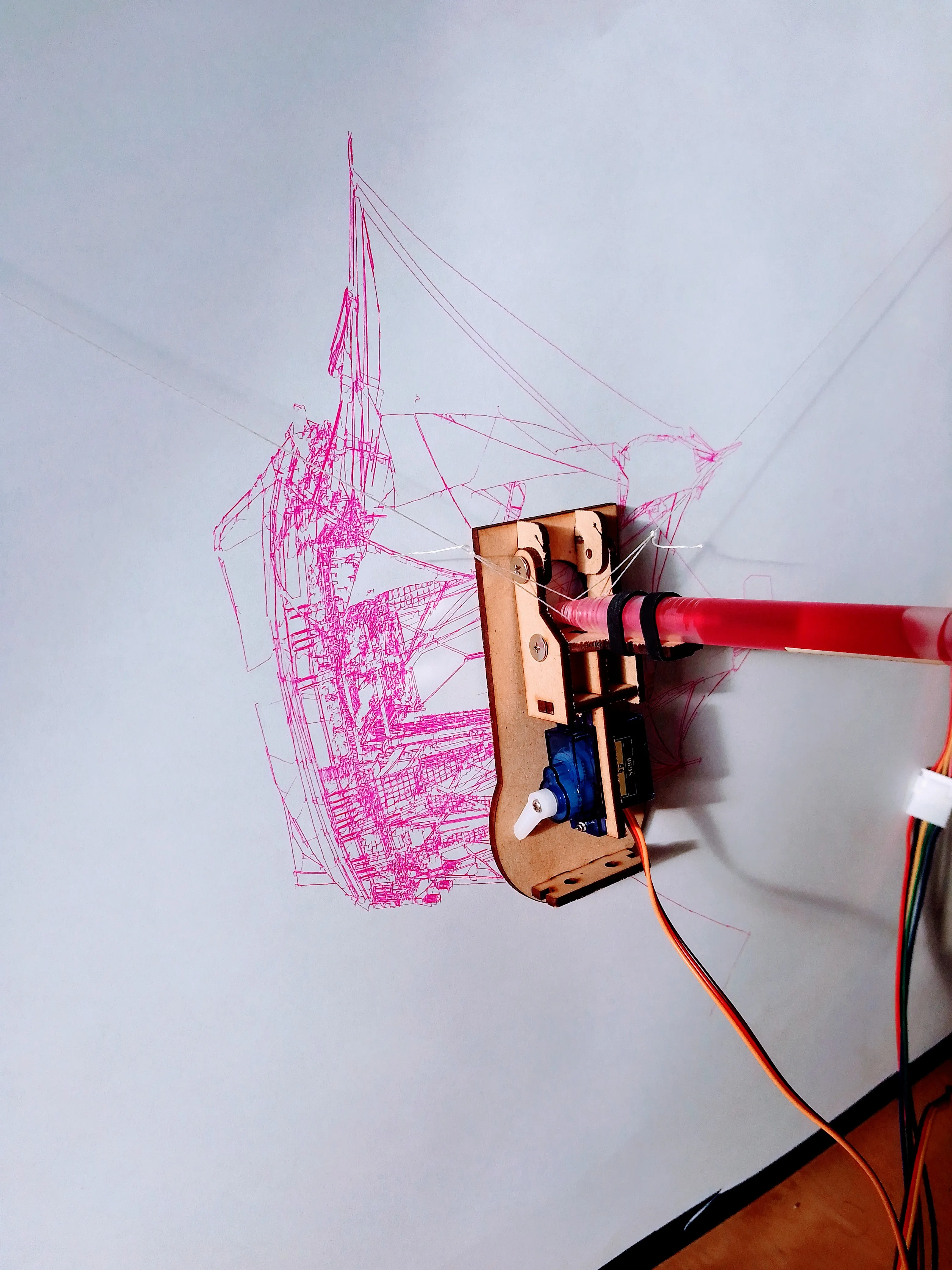

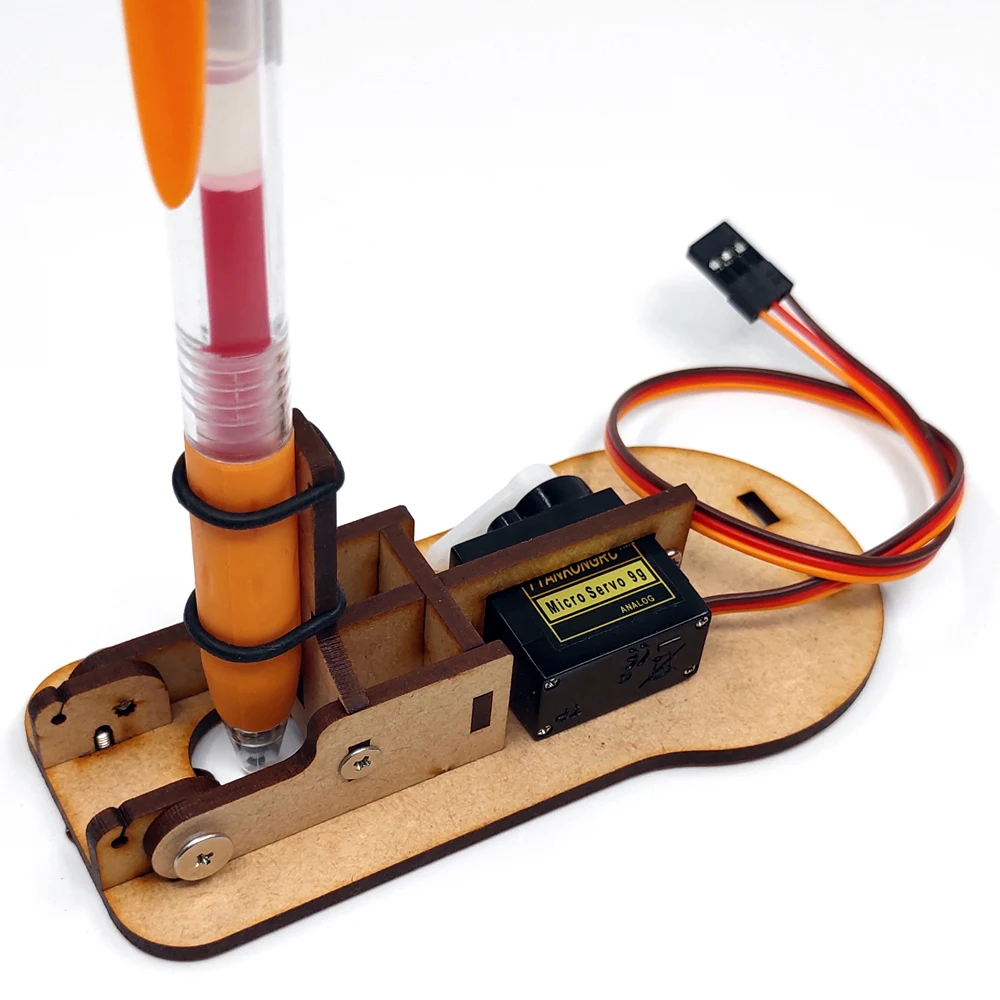

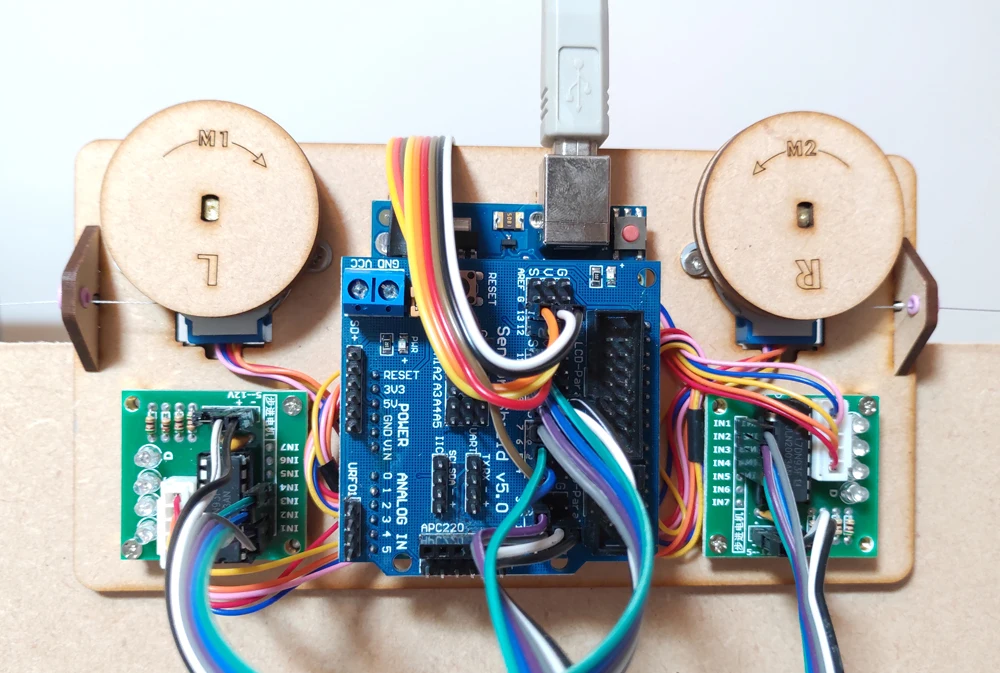

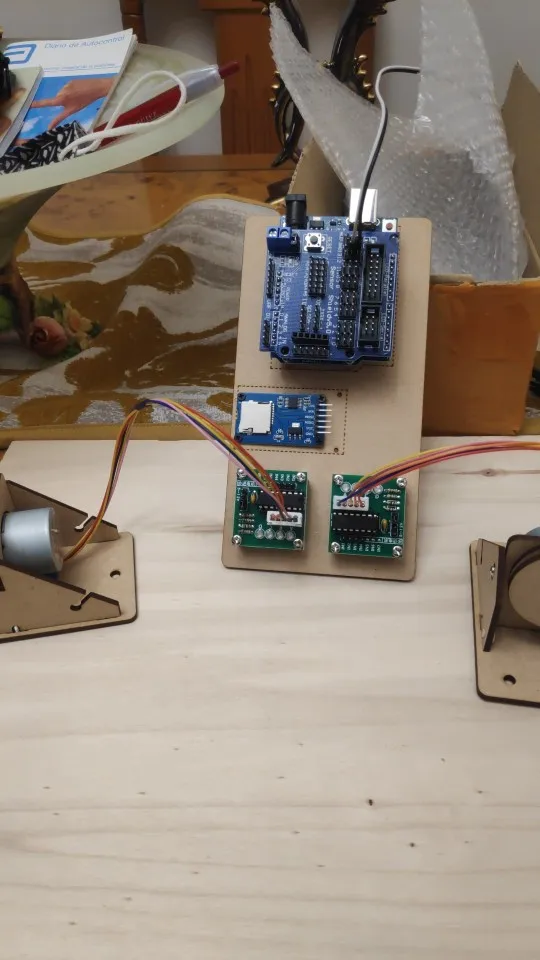

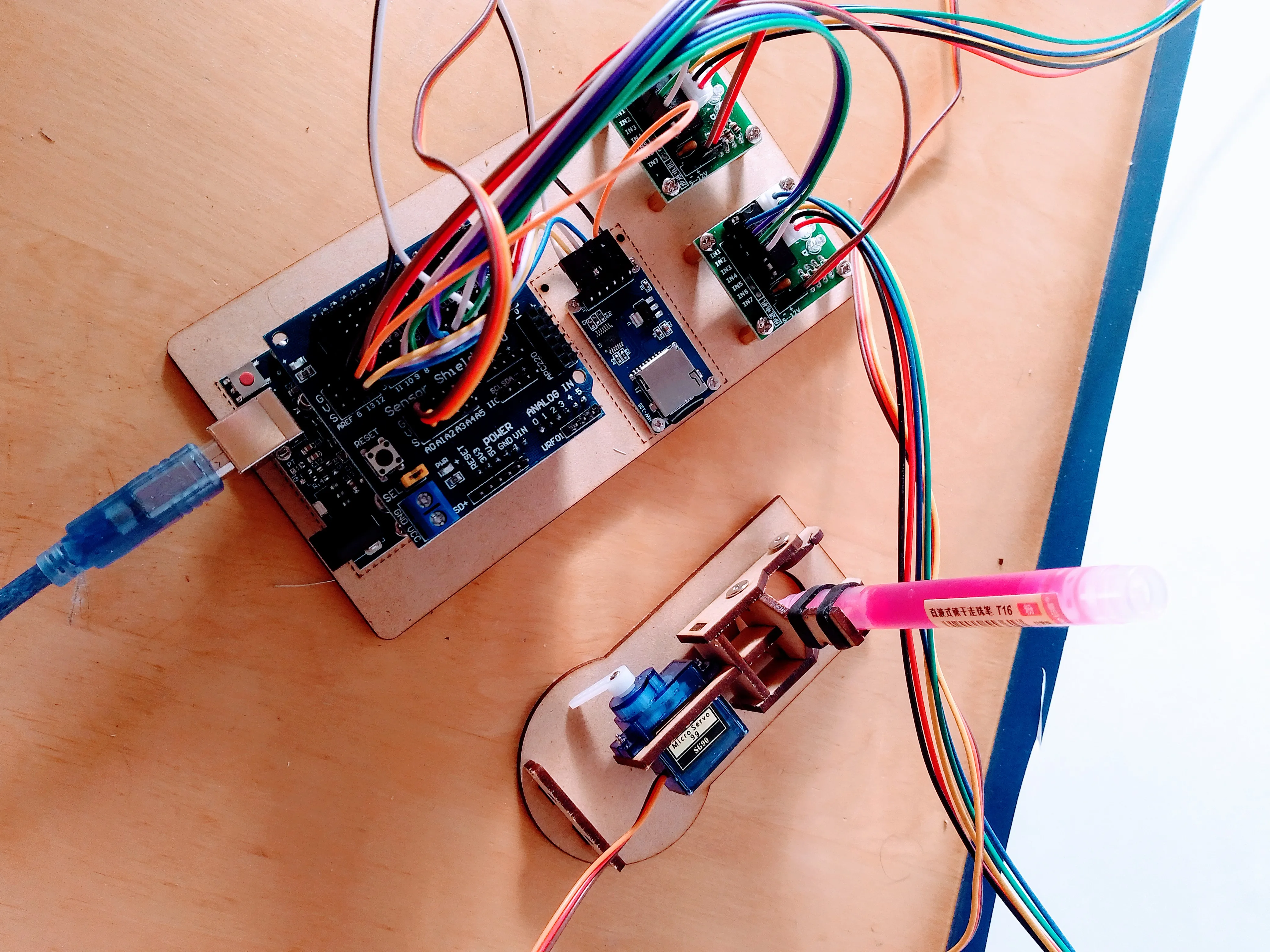

Машина для Росписи Стен-это очень ранний проект производителя, потому что производство шагового двигателя с фиксированным основанием и держателем ручки страдает сердцами всех процедурных обезьян. Наш магазин тщательно разработал набор превосходных планов.Шаговый двигатель использует 28byj, который небольшой по объему, удобен в подключении и прост в программе. Он может питаться напрямую от Arduino без каких-либо проблем, таких как драйвер, сварка и источник питания. Двигатель и основная плата объединены в основание, а обмоточную раму с обеих сторон можно наклеить на верхний угол любой стены или чертежной доски. Основную плату также можно разместить на нижней стороне экрана, не поднимаясь.

Как нарисовать сложную графику? Например, фотографии, сделанные на мобильных телефонах.

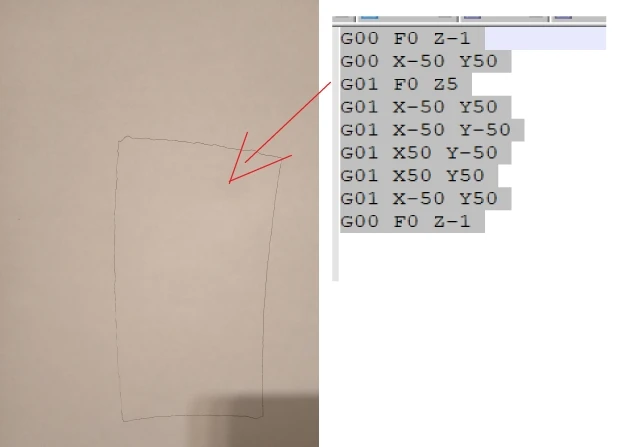

1. Не все фотографии можно нарисовать, можно нарисовать только векторную графику. К счастью, некоторые фотографии могут быть преобразованы в векторную графику с помощью программного обеспечения. (Для обработки можно использовать Coreldraw, Inkscape и множество других программ) или сначала попробовать простую векторную схему.2. Векторную диаграмму необходимо преобразовать в файл gcode. (Вы можете использовать Inkscape, Aspire и множество других программ для создания Gcode.) Если вы не можете, вы также можете попробовать некоторые gcode, предоставленные в нашем программном пакете. Gcode-это текстовый файл, который можно открывать и редактировать с помощью WordPad. Перед использованием вы можете просмотреть значения в gcode. Единицы этих значений-это фактические миллиметры. Если есть десятки тысяч значений, может быть катастрофично позволить шаговому двигателю вращаться в течение нескольких часов перед остановкой. Существует множество конкретных правил gcode и способов использования в Интернете, поэтому вы можете обучиться самостоятельно.3. Файл Gcode сохраняется на карте памяти, arduino считывает файл с карты и анализирует координаты положения в действие шагового двигателя, И рисует веревку, чтобы приводить ручку к рисованию. (Этот шаг может выполнить программа WallDraw.ino в программном пакете) (обратите внимание, что карта памяти предпочтительно в формате FAT32. Формат ntfs не может считывать файлы, особенно карты емкостью 4G и более. Обратите внимание, что имя файла gcode должно быть в одной и той же программе, определение совпадает, обычно «1.nc», если разные, пожалуйста, измените на то же имя)
