Новый оптический приемник AGC два выхода кабель ТВ цифровой аналоговый сигнал ультра-низкий прием CA ТВ Оптическая передача оборудования

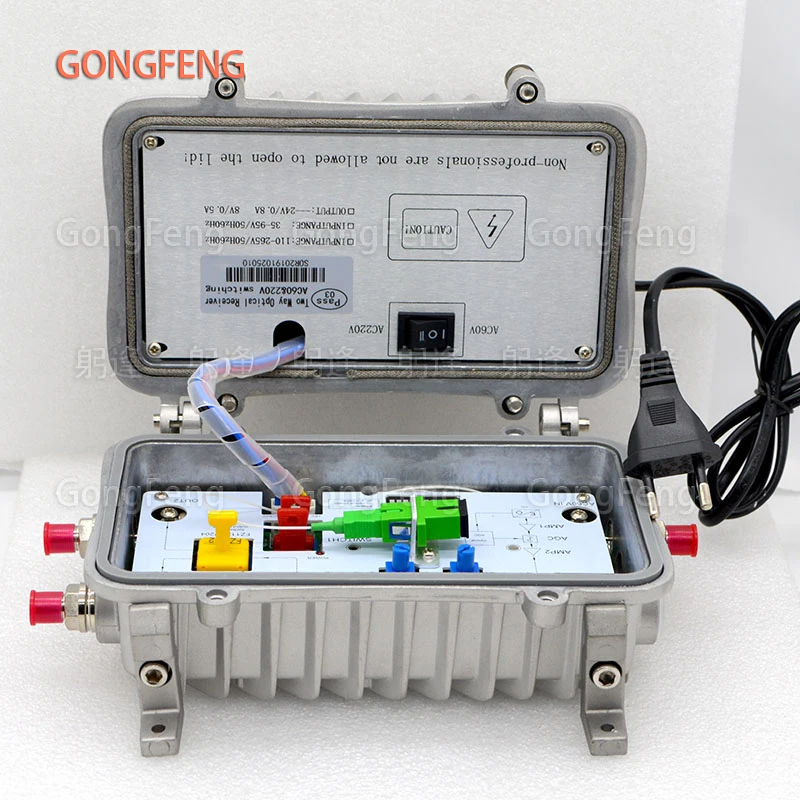

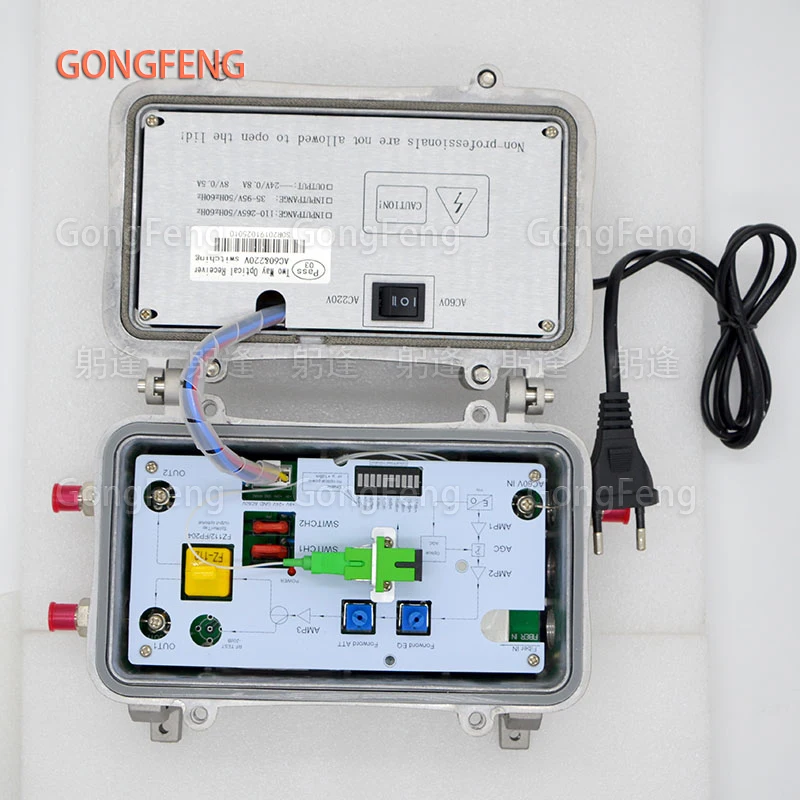

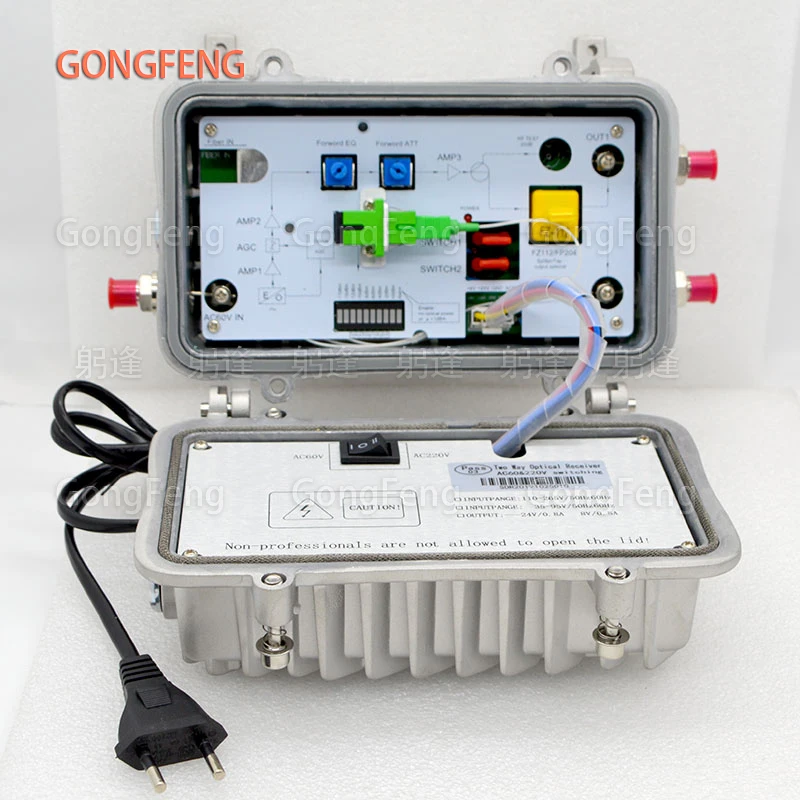

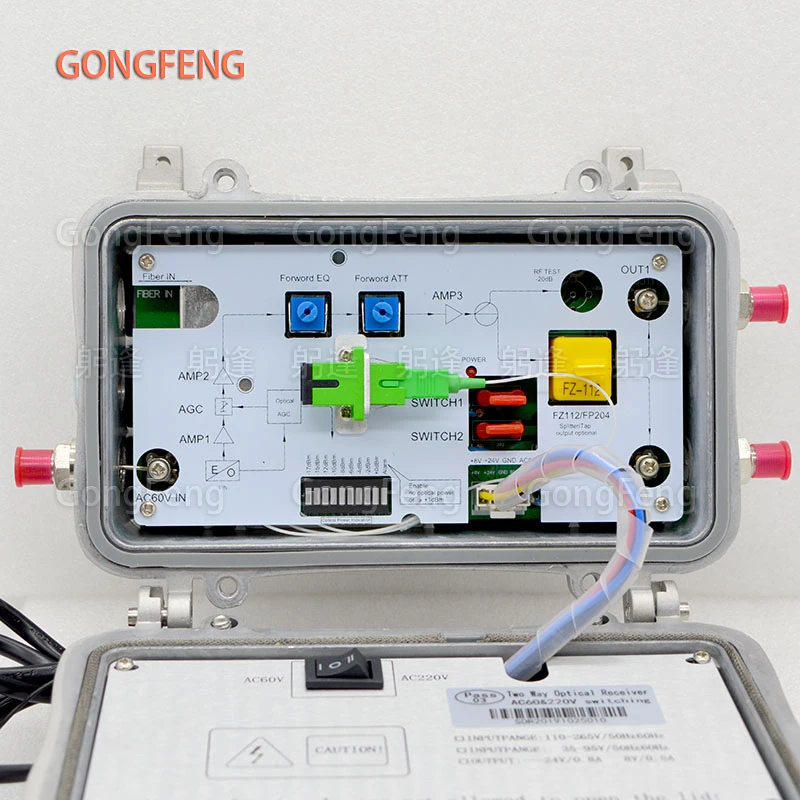

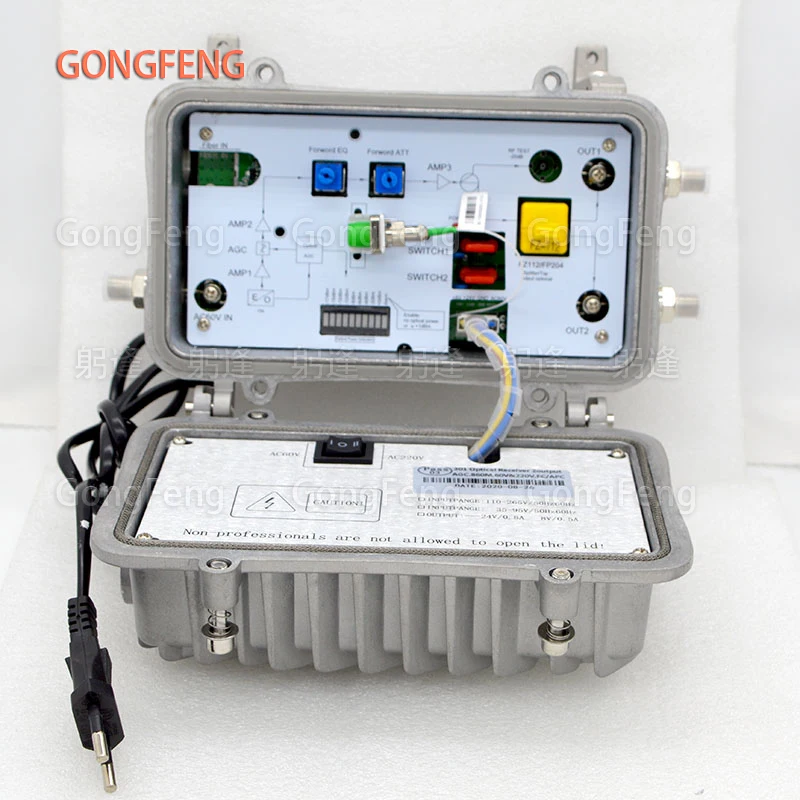

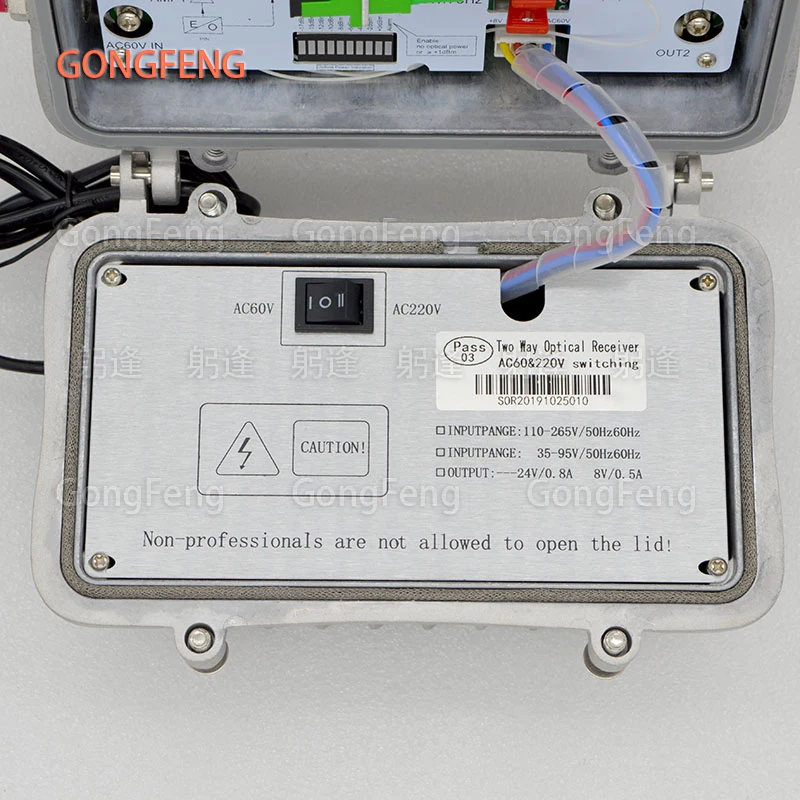

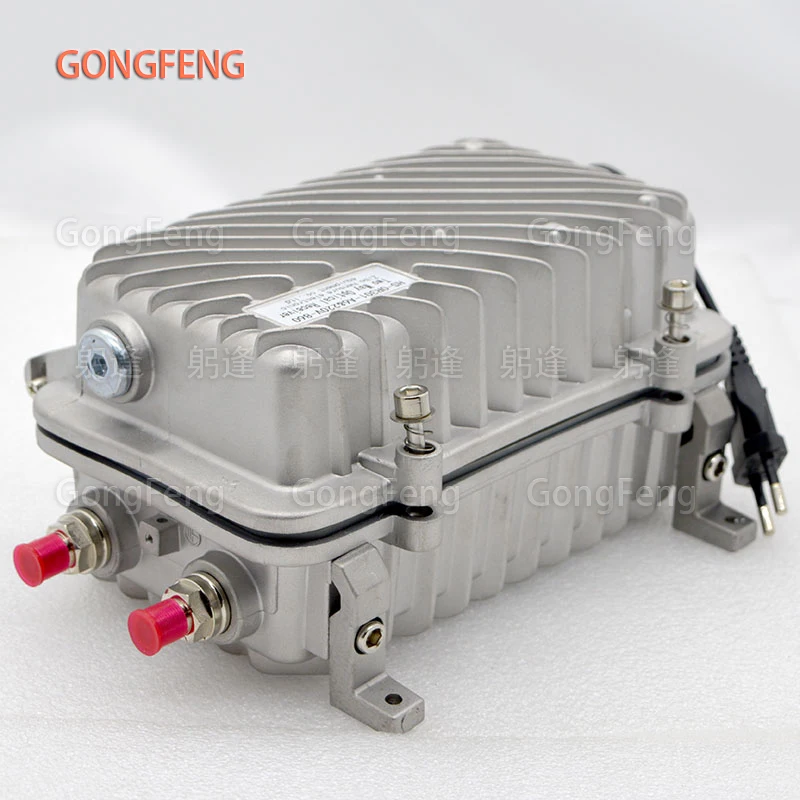

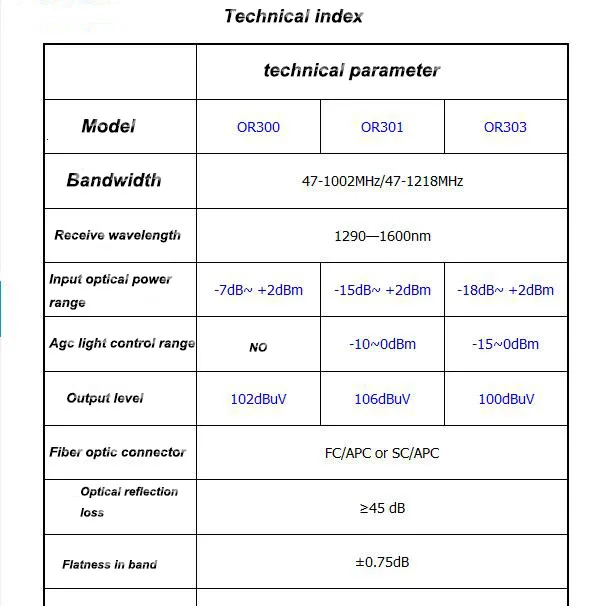

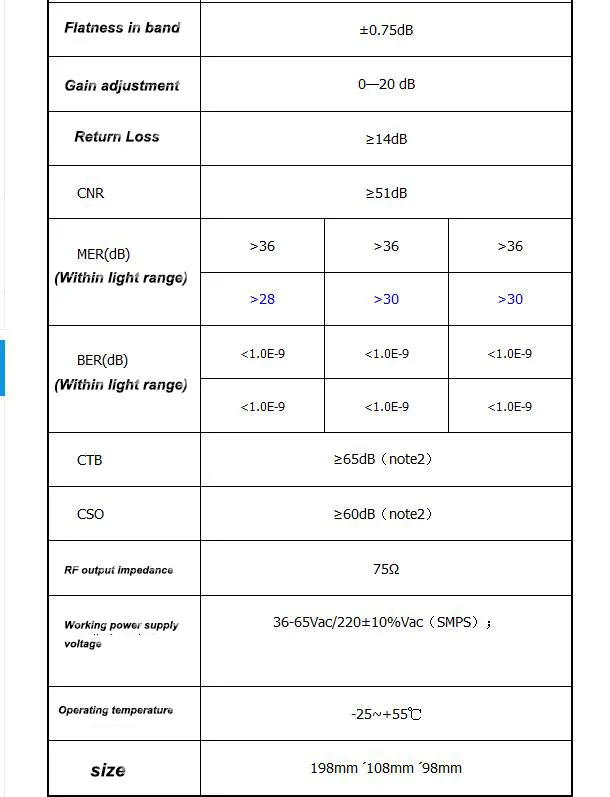

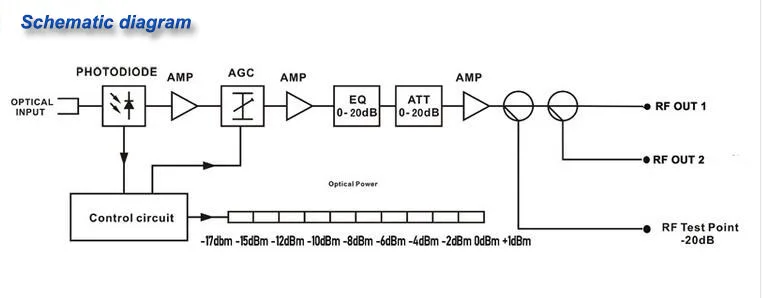

Модель: OR301A, 60V и 220V Двойной источник питанияЦвет классификация: 220V источника питания 60V источника питанияНазвание продукта: оптический приемникКоличество выходов: два выходаОбласть применения: Оптическая передача кабельного телевиденияПолучил светильник диапазон: сверхнизкой получать-9Диапазон управления светильник: -10-+ 01. Применение продуктаOR301 оптический приемник AGC-это полевой непромокаемый двухвыходной приемник, подходящий для FTTB (волоконно-строительного) сетевого волоконно-оптического пользователя, для получения аналогового или цифрового сигнала. Может использоваться совместно с ONU или EOC для достижения тройной игры.OR301 оптический приемник AGC, обратите внимание на надежность и удобство, оптический вход + 0 ~ -10 дБм, выходной сигнал не изменяется, что обеспечивает удобство отладки пользователя. OR303 оптический приемник AGC, оптический вход 0 ~ -15 дБм, выходной сигнал не изменяется. Минимальный светильник двух оптических машин отображается как-17dbm2. Характеристики производительности▪ Высококачественный водонепроницаемый корпус из литого алюминия, Уровень водонепроницаемости достигает стандарта IP67. В■ Устройство может быть повешено стальной проволокой или стеной. В▪ Красивая и элегантная двойная экранированная панель для обеспечения хорошего индекса EMC. В▪ Схема переднего усилителя GaAs с низким уровнем шума для повышения чувствительности приема устройства. В▪ Диапазон управления AGC + 0 ~ -108dBm, выход в основном неизменен. ВТочная схема обнаружения оптической мощности, точно отображается в режиме реального времени через светодиодный индикатор.С направляющим разъемом типа выходного порта, вы можете переключить ветви или распределить выход по желанию.▪ AC-60v продукты имеют независимые порты питания.▪ Встроенный блок предохранителей для быстрой и легкой замены.Для эффективного предотвращения повреждения источника питания используется T-type + E-type anti-surge и anti-lightning circuit.■ Три различных конфигурации модуля могут реализовывать три различных диапазона управления светильник AGC для достижения лучшего эффекта управления и стабильного выходаТри, технические индикаторы5. Инструкции по эксплуатации■ Подготовка шаги:① Очистите внешний пластиковый слой Оптического кабеля на 30 см, чтобы разоблачить стальной провод и оптическое волокно. Держите 2 провода и обрежьте их до 5 см длины.② Сварка концы волокна с разъемами FC / APC около 50 см.③ Используйте измеритель оптической мощности для измерения входной оптической мощности оптического приемника, которая должна быть между-8 ~ + 3dBm. Лучшее значение полученной оптической мощности: -2 ~ 0 дБм.■ Установка шаги:① Откройте верхнюю крышку корпуса оптического приемника и Отвинтите (водонепроницаемый разъем, водонепроницаемый резиновый рукав).②Вставьте оптический кабель с разъемом FC / APC через (водонепроницаемый разъем, водонепроницаемый резиновый рукав) в оптический приемник последовательно и закрепите два стальных провода на связывающие столбы соответственно, И затяните водонепроницаемый разъем.③ Правильно вставьте положительный свиной хвост в коробку волокна, а затем вставьте соединитель FC / APC в фланец и затяните болты на соединителе по часовой стрелке (не так плотно, как это возможно, подходит для максимального приема на светильник) мощность лучше).④Power питания220 В оптический приемник: после подтверждения того, что корпус хорошо заземлен, вставьте шнур питания в розетку питания 220 В.60 в оптический приемник: в соответствии с фактическим положением системы питания, правильно установить разъем питания для достижения источника питания различных портов. (Примечание: вход питания 60 в может быть подключен к выходу 2 во время отладки, так что выход 1 может быть подключен к инструменту.)После включения питания, красный индикатор питания в машине должен быть горит, что указывает на то, что источник питания работает должным образом.⑤Дисплей оптической мощности: после того, как блок питания и оптический кабель правильно подключены, оптический индикатор питания должен работать нормально. В соответствии с фактическим входным оптическим питанием светодиодный индикатор состояния (светоизлучающий диод) в разных передачах загорится. Если оптическая мощность слишком низкая или слишком высокая, ее можно отрегулировать до нормального диапазона, регулируя герметичность разъема APC или выходной оптической мощности на переднем конце.⑥ Подключить измеритель напряженности поля или анализатора спектра тестовый терминал выходной порт для 1 приёмник оптического излучения. Если выходной уровень слишком велик, отрегулируйте аттенюатор, чтобы уменьшить его до значения дизайна. (Рекомендуется, чтобы основной выходной порт был около 102 dBμv)⑦ Световой индикатор подключения измеритель напряженности поля для того, чтобы каждый выходной порт, соответственно, и измерить уровень значение каждого порта.Connect Подключите выходной порт оптического приемника с соответствующим кабелем передачи и установите 75? Соответствие нагрузки к выходному порту холостого хода, в противном случае качество сигнала будет зависеть из-за несоответствия.▪ Конец отладкиЗатяните болты на корпусе и убедитесь, что оптический приемник прочно установлен.Шесть, вопросы, требующие внимания▪ Корпус устройства должен быть заземлен, чтобы предотвратить повреждение оптического приемника, вызванное ударами молнии или травмой из-за несчастных случаев.▪ Статическое электричество может привести к постоянному повреждению лазерного устройства. Во время установки и использования, избегайте повреждения лазера и светильник, получающий модуль, вызванный статическим электричеством.▪ Запрещено сталкиваться с выходом оптического волокна, чтобы избежать постоянного повреждения глаз, вызванного невидимым лазерным лучом.Не протирайте соединители из оптического волокна и соединители из оптического волокна руками или другими ненадлежащими предметами.■ Убедитесь, что входная оптическая мощность модуля оптического приема составляет до-8 ~ + 3 дБм, рекомендуемое значение-2 дБм. (Примечание: более + 3 дБм приведет к постоянному выгоранию оптического модуля приема)
