Последнее обновление: 17.09.2024
Тип 1: одноступенчатый зарядный модуль
Тип 2: Многоуровневый зарядный модуль может полностью остановить
2016.9.1 обновление-второе электромагнитное зарядное устройство больше не нуждается в изолирующих диодах серии, а выходное короткое замыкание не будет повреждено. Мощность увеличивается снова.
Недавно введен этот многоуровневый зарядный модуль, представленный ниже.
Прикрепите одноуровневый модуль для зарядки видео. (Зарядное устройство первого поколения в видео)
Http://v.youku.com/v_show/id_XMTI4MzU0MzkyOA==.html

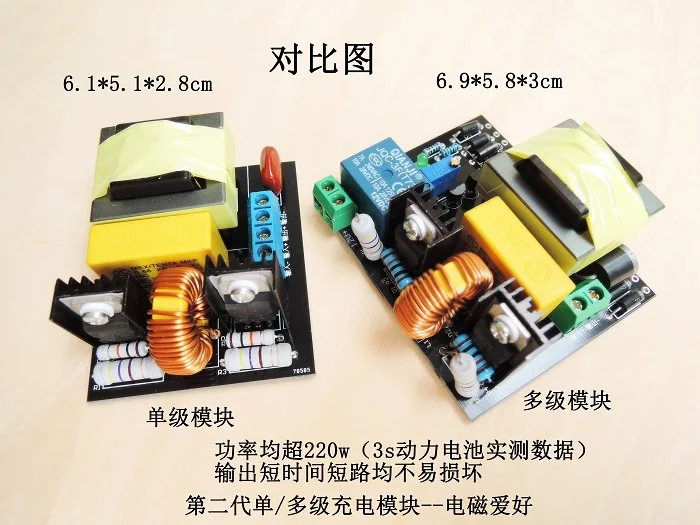

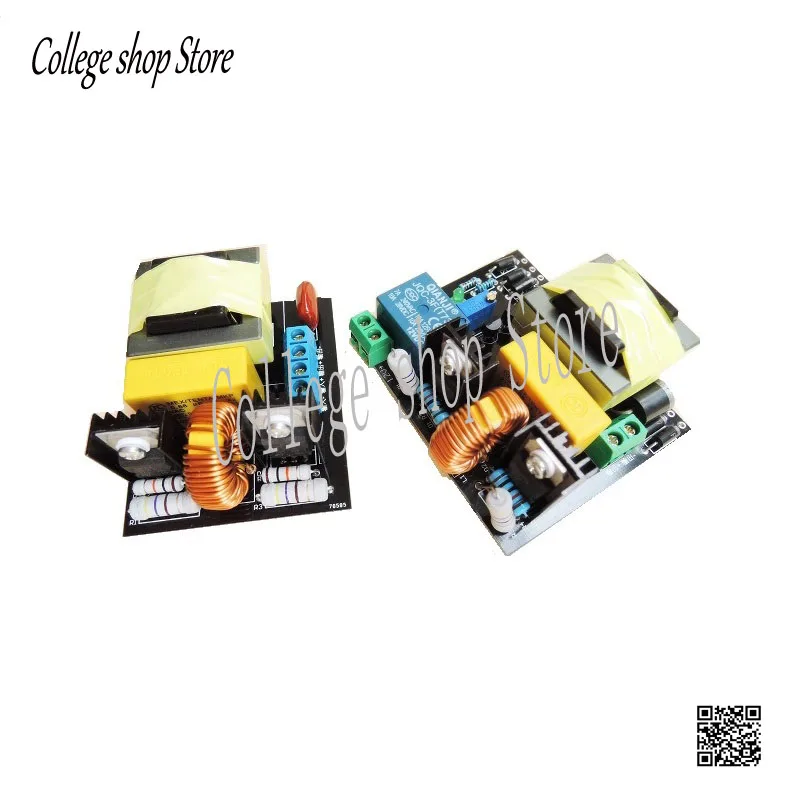

Ниже приводится сравнение двух модулей
Одноуровневый модуль второго поколения имеет больше улучшений на основе первого поколения, следующим образом
1. Переключение на двухстороннюю печатную плату, которая более плотная, чем первое поколение односторонних, части не будут падать или теряться, когда модуль будет поврежден, И это черный цвет, чтобы быть более красивым.
2. Обновите некоторые части, такие как быстрое восстановление диодов, индукторов, изоляционных диодов и т. Д., что значительно улучшает мощность, особенно срок службы модуля.
3. Добавьте конденсатор с ограничением тока, который имеет много преимуществ, поддерживает аккумуляторы питания, И короткое замыкание выхода не повреждено в короткое время (три коротких цепи питания 18650 используются в течение одной минуты во время предельного теста, но место проведения очень жарко, И 3s30c ожесточенный тест батареи поврежден через 7 секунд. Поэтому рекомендуется во избежание короткого замыкания, насколько это возможно. Не наносит вред В конце концов, это электронные продукты, и короткие цепи подвержены проблемам)
4. Добавьте диод высокой мощности, чтобы избежать поломки моста выпрямителя при разрядке из-за слишком большой емкости.
5. Другие мелкие детали, такие как расширение проводки, отмена оконного оловянного покрытия, Перестановка цепи и т. д.

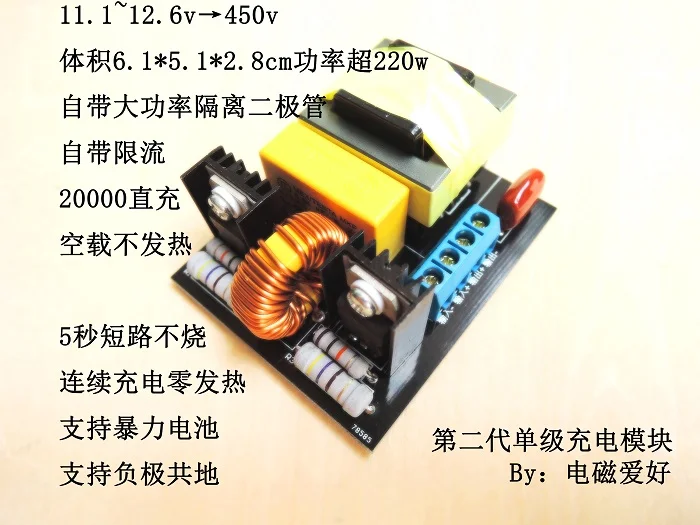

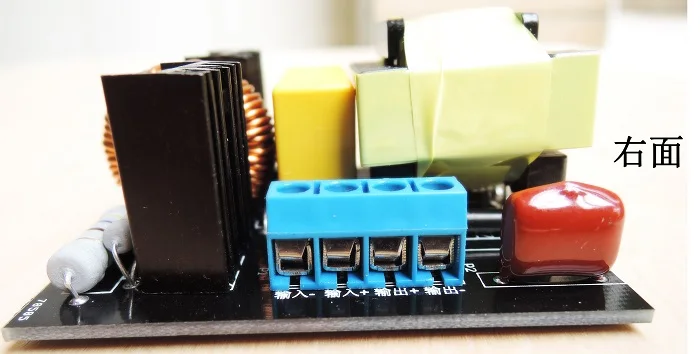

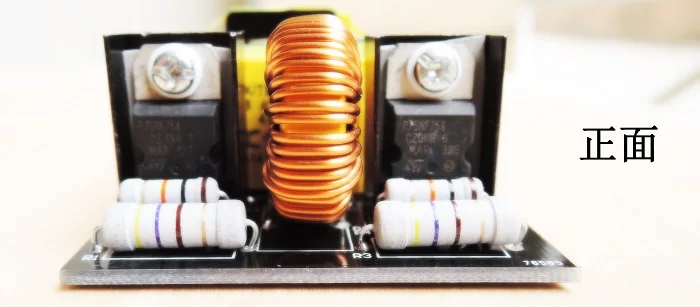

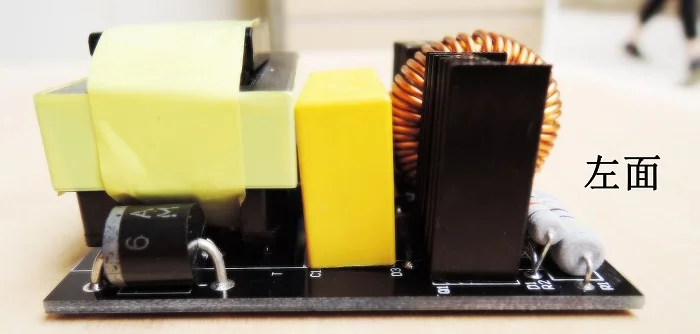

Ниже Настоящее изображение на одноуровневой модуль
Технические параметры Одноступенчатого модуля:
Входное напряжение 11,1 ~ 12,6 в Входной ток 6-15A Выходное напряжение450 в +
Выходной ток 100 ~ 400 мА Размер 61*51*28 мм Pmax 220 Вт + Время обновления 2016.9.1Дополнение: выходное напряжение определяется входным напряжением. Рекомендуется использовать три источника питания 18650 с достаточным объемом средств для использования аккумуляторов 3s30c. Не используйте сухие батареи для источника питания в серии, потому что сухой ток батареи слишком мал, чтобы управлять модулем.

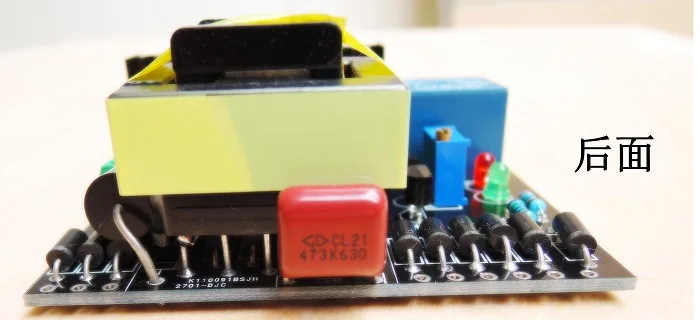

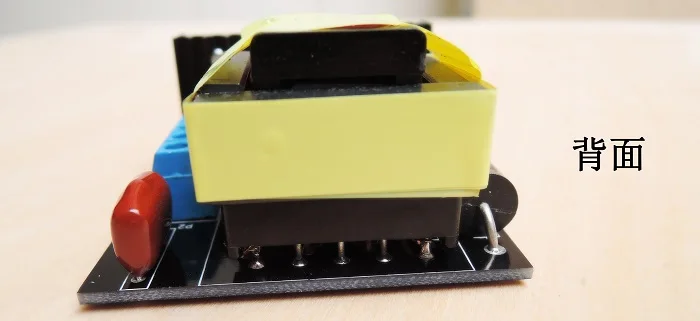

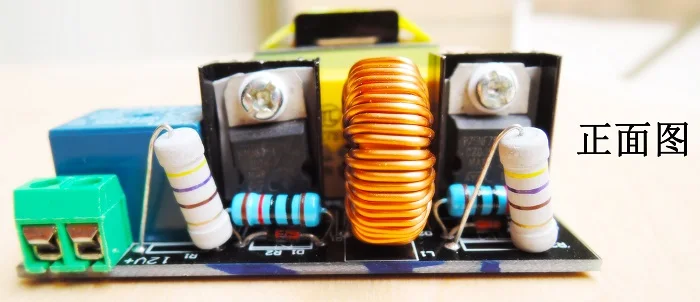

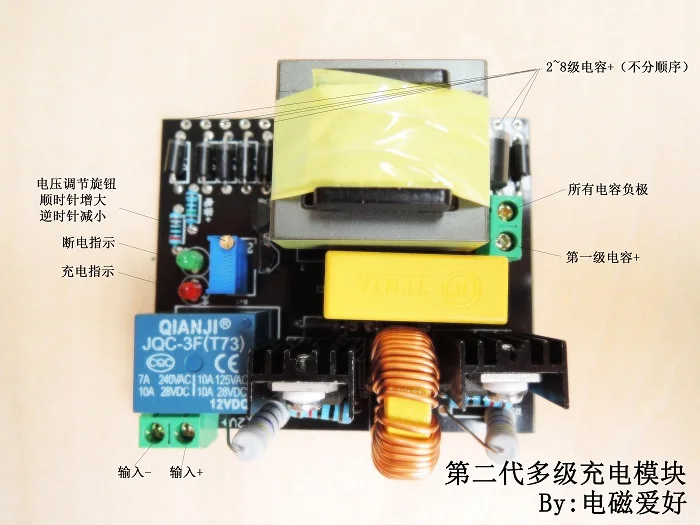

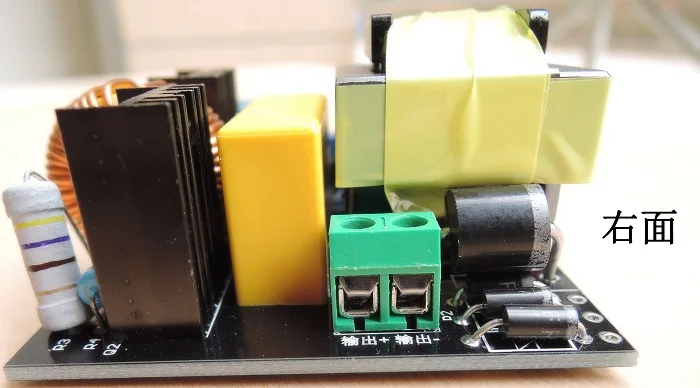

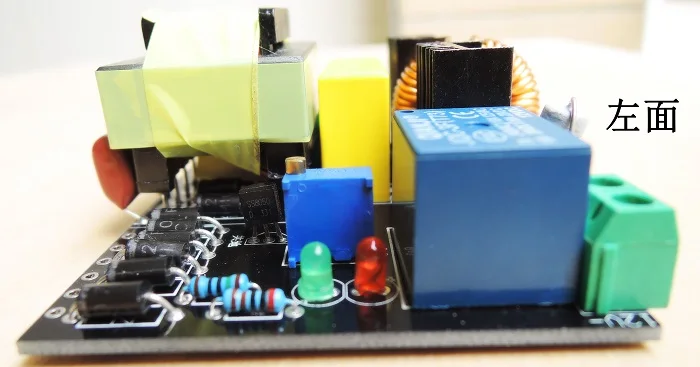

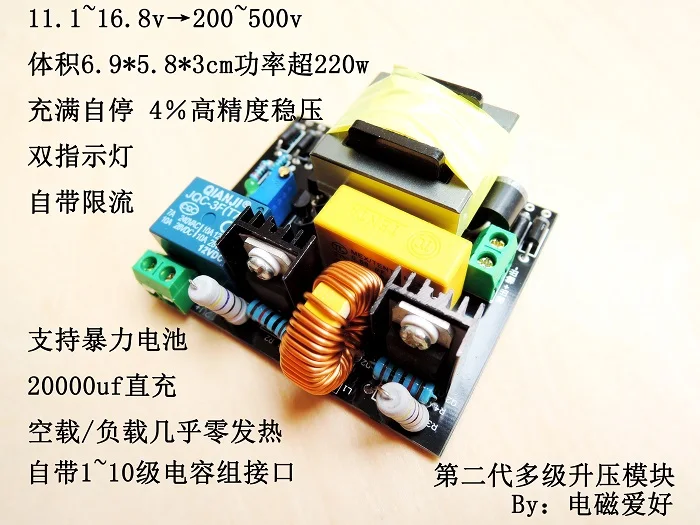

Ниже мульти-модуль
Многоуровневый Модуль Технические параметры
Входное напряжение 11,1 ~ 12,6 в Входной ток 6-15A Выходное напряжение450 в +
Выходной ток 100 ~ 400 мА Размер 61*51*28 мм Pmax 220 Вт + Время обновления 2016.9.1
Дополнительные функции многоуровневого модуля:
1. Подходит для зарядки 1-10 электромагнитных пистолетов.
2. Сильная мощность, измеренная 220 Вт +.
3. Автоматическое отключение при полной зарядке, нет необходимости в управлении человеком, что облегчает работу электромагнитного пистолета.
4. Регулируемое напряжение отключения питания. 200 ~ 500 в отлично. (Отрегулируйте регулируемый резистор рядом с реле для увеличения по часовой стрелке и уменьшения против часовой стрелки.)
5. Линия расширена для поддержки ожесточенных батарей.
Мощность аккумулятора 30c составляет 208 Вт при освещении лампы накаливания 200 Вт. Каждый может проверить самостоятельно, но он не подходит для работы в течение длительного времени, когда нагрузка составляет 200 Вт, в противном случае тепловыделение не может идти в ногу, И легко повредить место. Проактивный тест трех секций обычного блока питания серии 18650 с максимальной выходной мощностью более 178 Вт.
** Метод регулировки напряжения **
Поверните ручку изолированным предметом. Увеличьте напряжение самоостановки по часовой стрелке и наоборот. Лучше всего подключить конденсатор перед регулировкой, иначе отладка не является точной. Рекомендуется, чтобы напряжение самоостановки было в пределах 420 в, а нога конденсатора винта-в пределах 450 в (конденсаторы Хорошего качества могут быть самостоятельно остановлены на 480 В, но это не рекомендуется, безопасность в первую очередь.)
Рекомендуется вводить 12 В, затем выпускать более 500 В. Не беспокойтесь о перезарядке, потому что этот модуль полон самоостановки.
Время зарядки pro тест: 450v1000uf конденсатор 1s до 415v

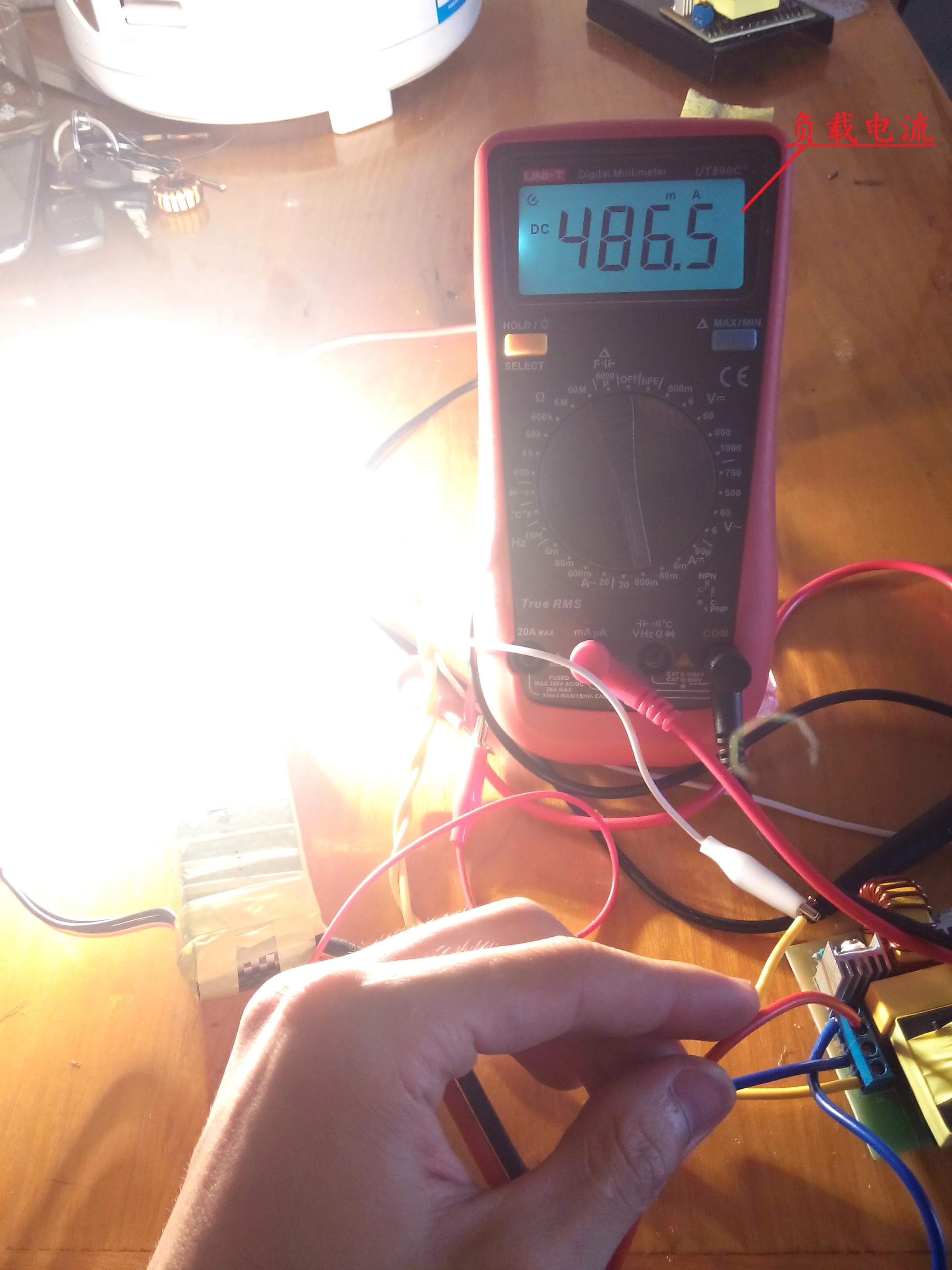

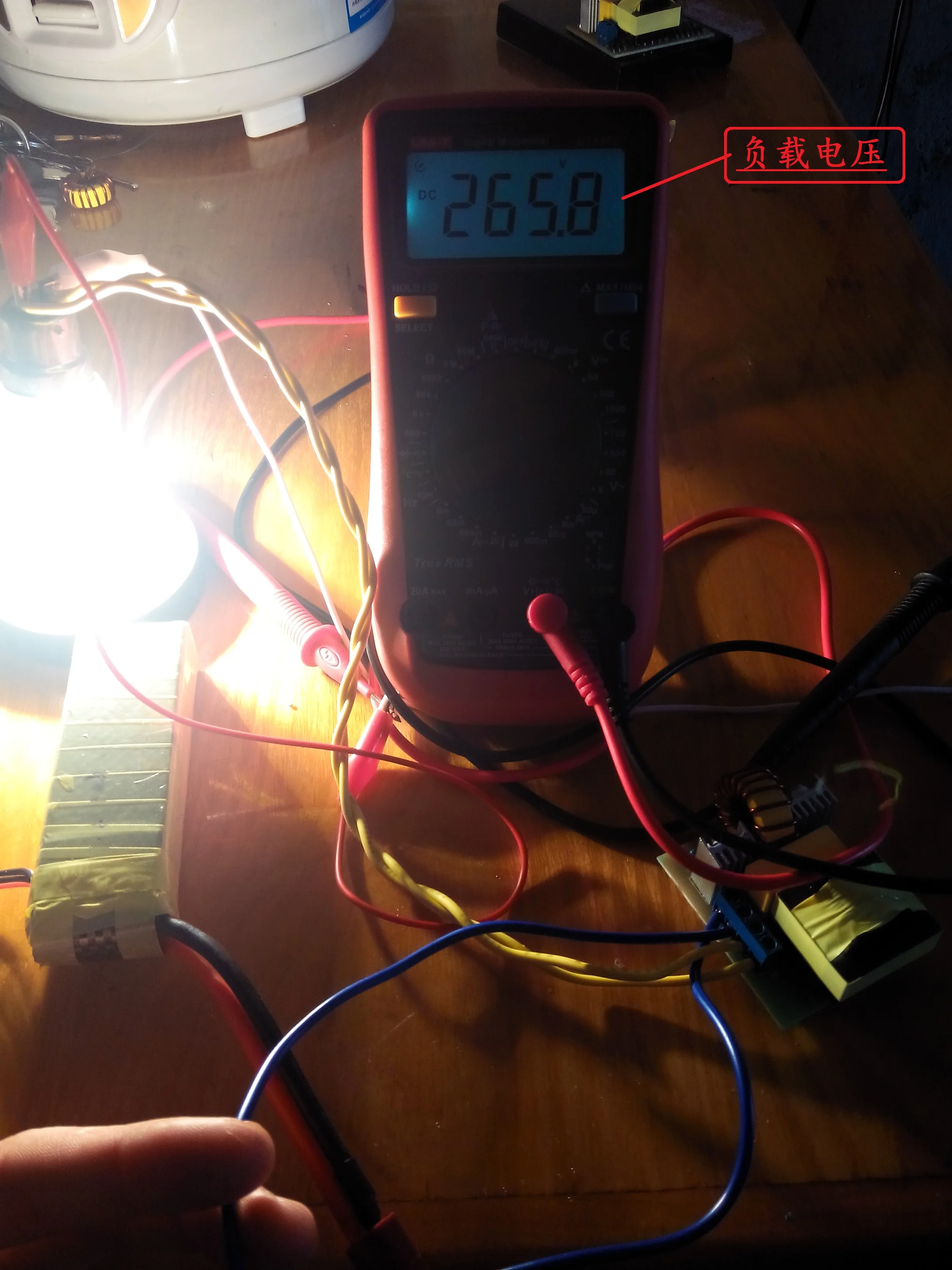

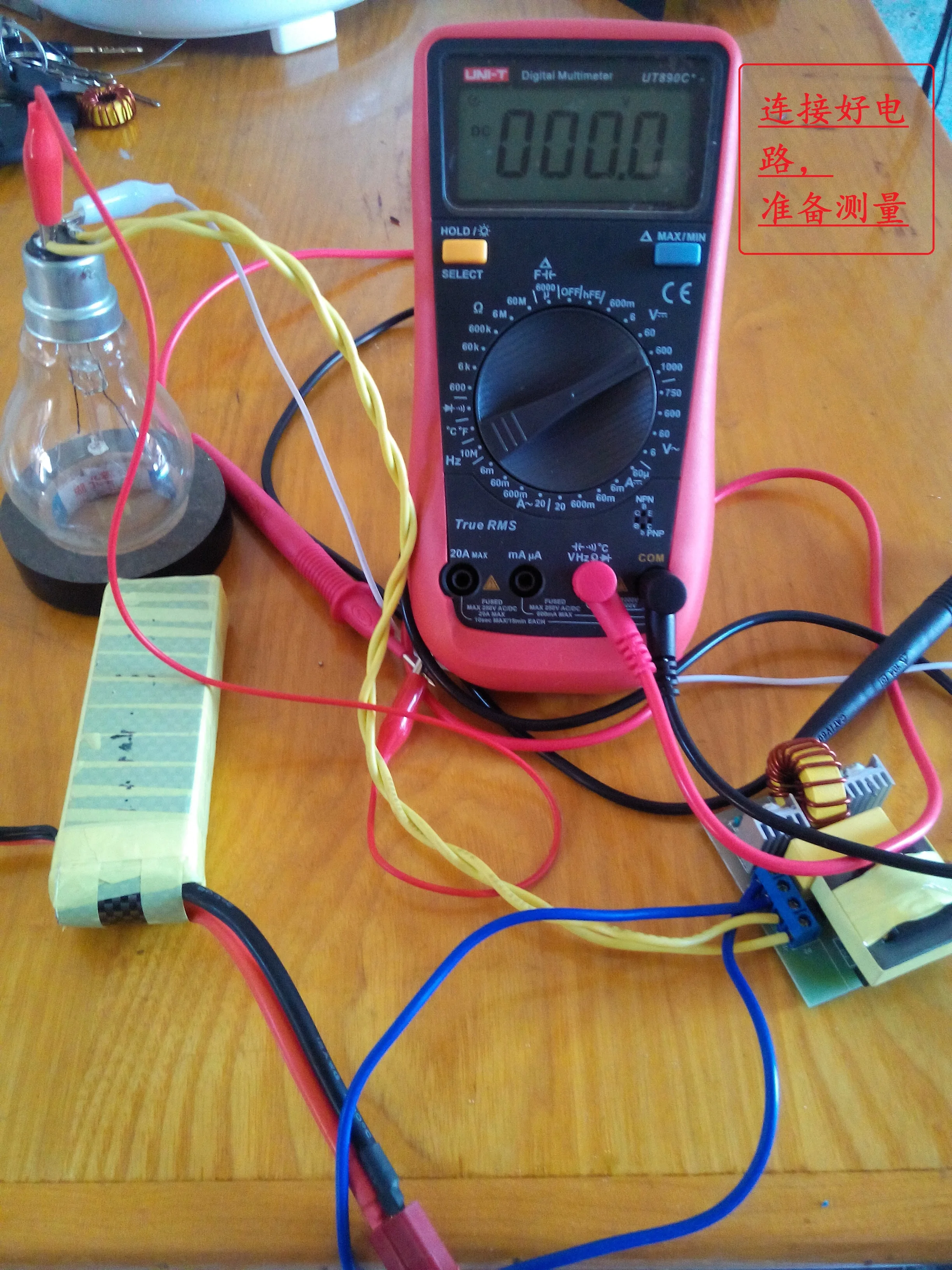

На рисунке ниже приведены данные о модульном освещении первого поколения лампы накаливания мощностью 100 Вт. Согласно данным, мощность на светильник 100 Вт лампы накаливания может быть рассчитана. (Схема измерения модуля второго поколения разрабатывается и будет обновлена в последнее время)
Формула P = U * I лампа-это лампа накаливания мощностью 100 Вт

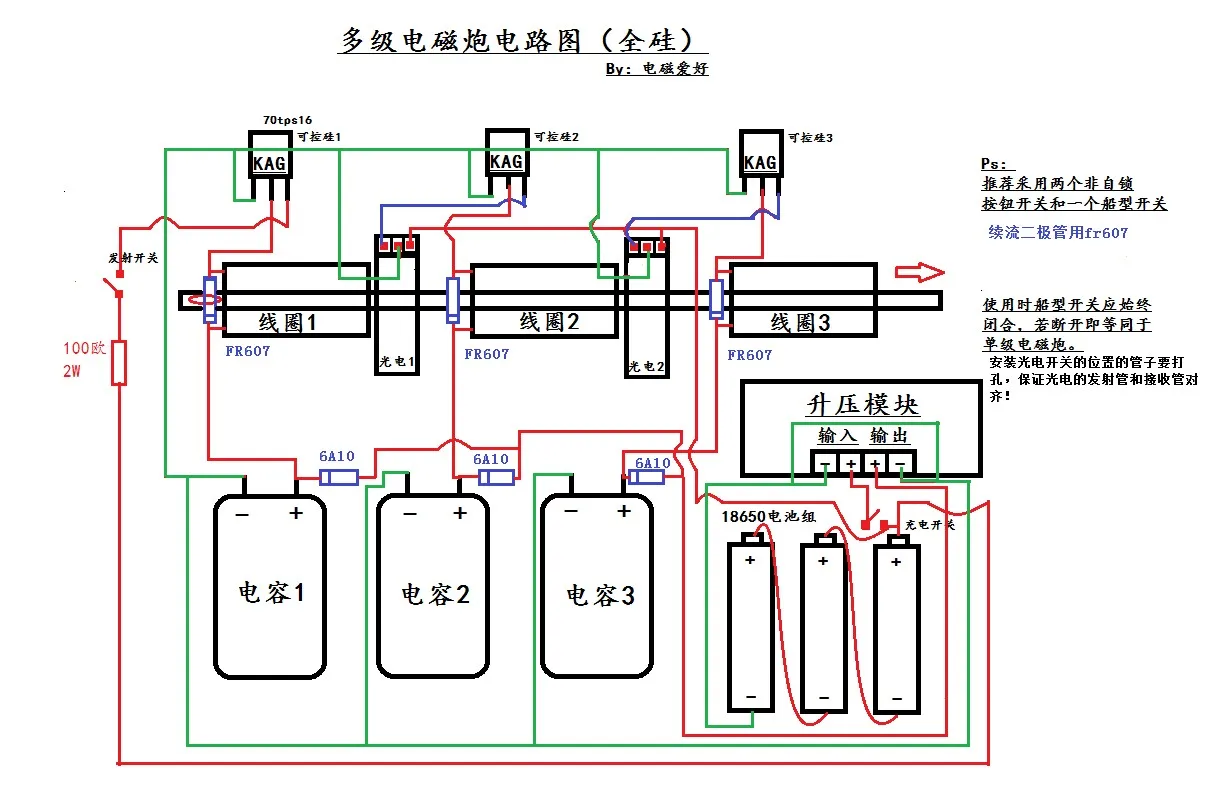

Схема подключения цепи
