GG-PSU двойной 200 в Dual280V версия высокого напряжения двойной регулятор напряжения + регулятор накаливания блок питания DIY наборы
Параметры:
● Размер печатной платы: 130*70 мм 1,6 мм
Примечание:
● Эта версия печатной платы оставляет два положения в упаковке регулятора напряжения 5 Вт для подключения к серии. Когда выходное напряжение составляет 200 в, может быть установлен регулятор напряжения 200 Вт, а другой бит должен быть укорочен. ● Когда требуется другое напряжение, два идентичных или разных регулятора напряжения могут быть соединены в серии. Если требуется 250VDC, 130V и 120V регулятор напряжения может использоваться в серии.
Относительно выбора высокого напряжения стабилизированного падения давления:
● Поскольку трубка MOS используется в качестве трубки регулировки напряжения высокого напряжения, трубка MOS будет лучше в «маленьком тепле», И общий рабочий ток силового преампа, как правило, не слишком велик (обычно около 10 мА), учитывая факторы колебаний напряжения, ● Рекомендуется, чтобы разница в давлении не менее 50 В, и рекомендуется разница в давлении 80-100 В. Тепловыделение на трубке MOS имеет тепловую температуру рук. Если разницы в давлении недостаточно или рабочий ток слишком мал, теплоотвод может быть удален для нагрева трубки GG. Настройки питания для предыдущего уровня ● Передняя часть электронной трубки GG питается от плюс или минус 200 В. Когда эта версия применяется, положительные и отрицательные точки двух наборов высоковольтных выходов этой версии коротки замыкаются на землю, таким образом, он объединен в положительный и отрицательный источник питания высокого напряжения 200 В. ● Электронная трубка GG использует три 12AU7 (AX7) в передней части. Напряжение нити данного типа трубки составляет 12V6, 150 мА. Рекомендуется, чтобы ток подачи нити не менее 500мА ● Каждая группа высоковольтного источника питания не менее 15мА
Посылка включает:

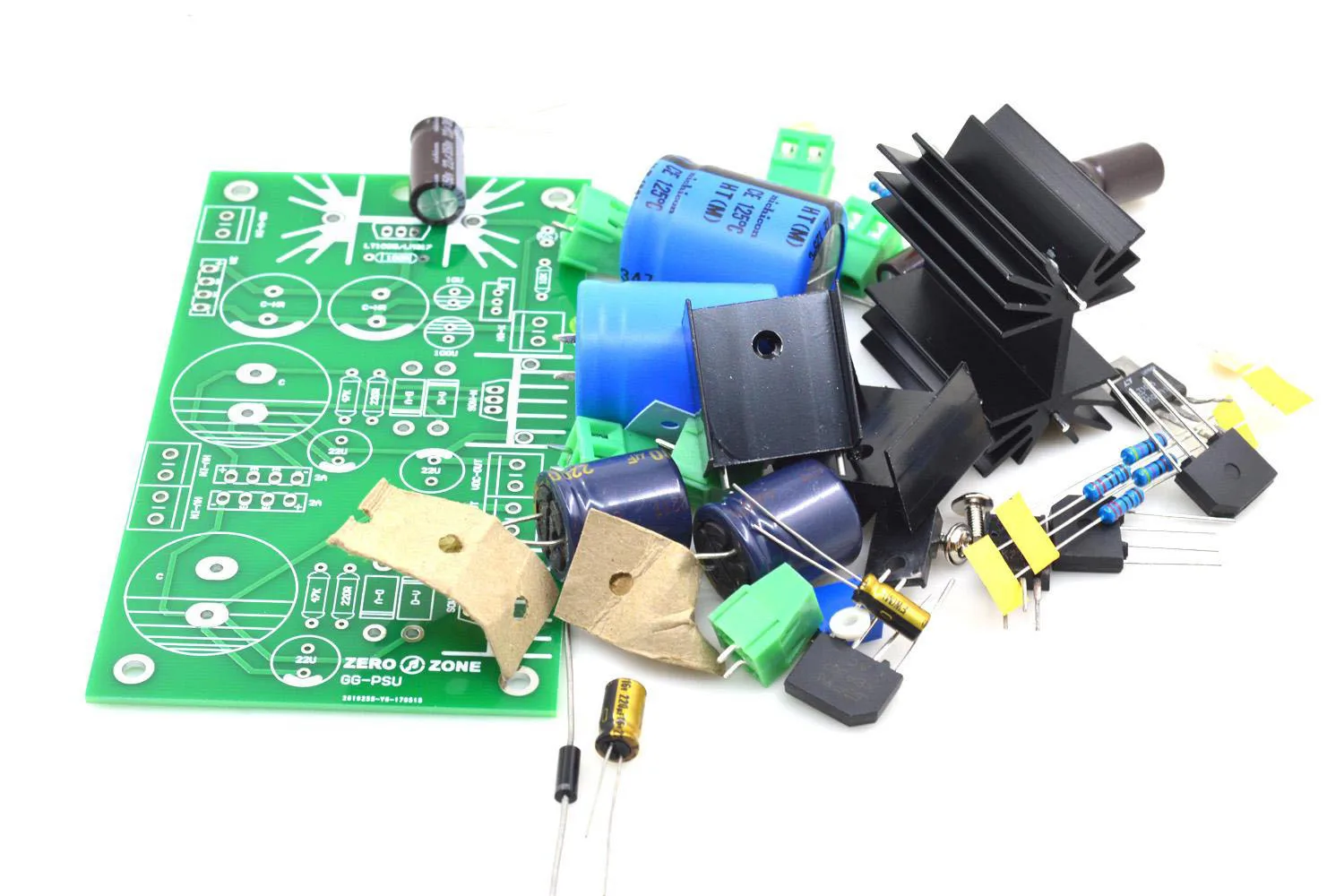

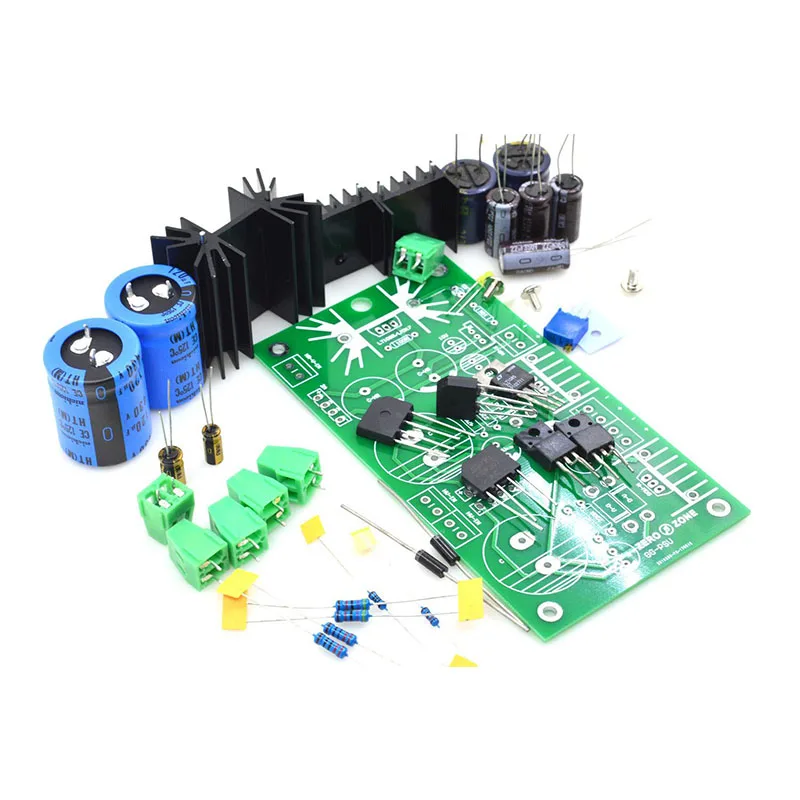

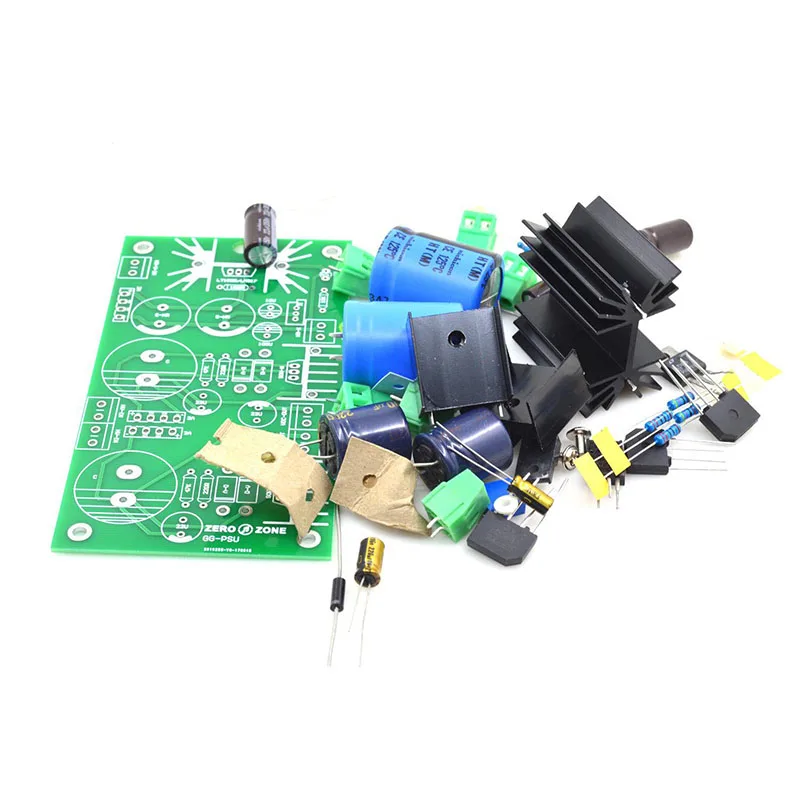

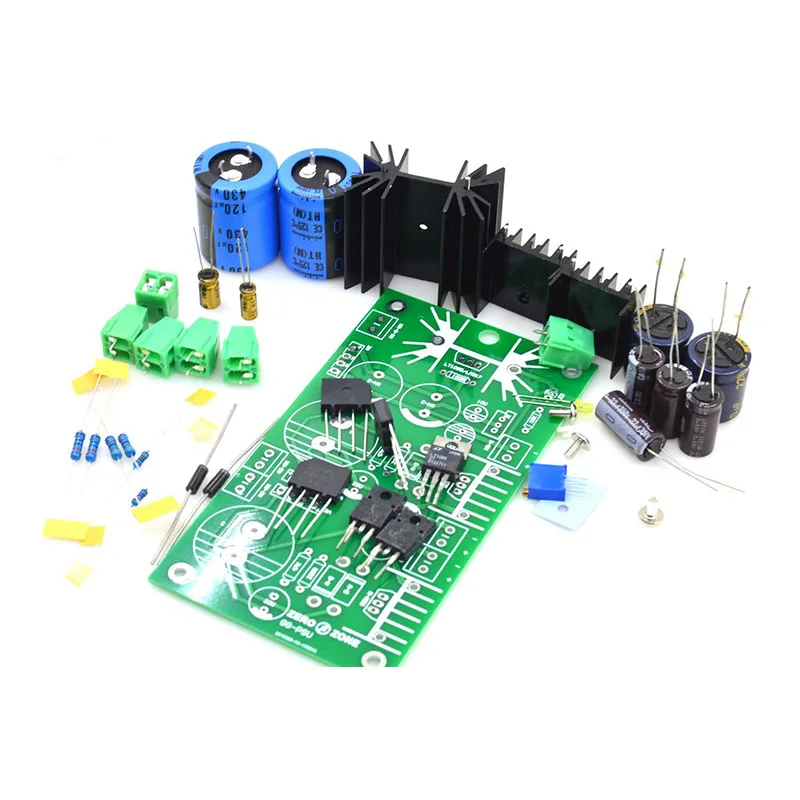

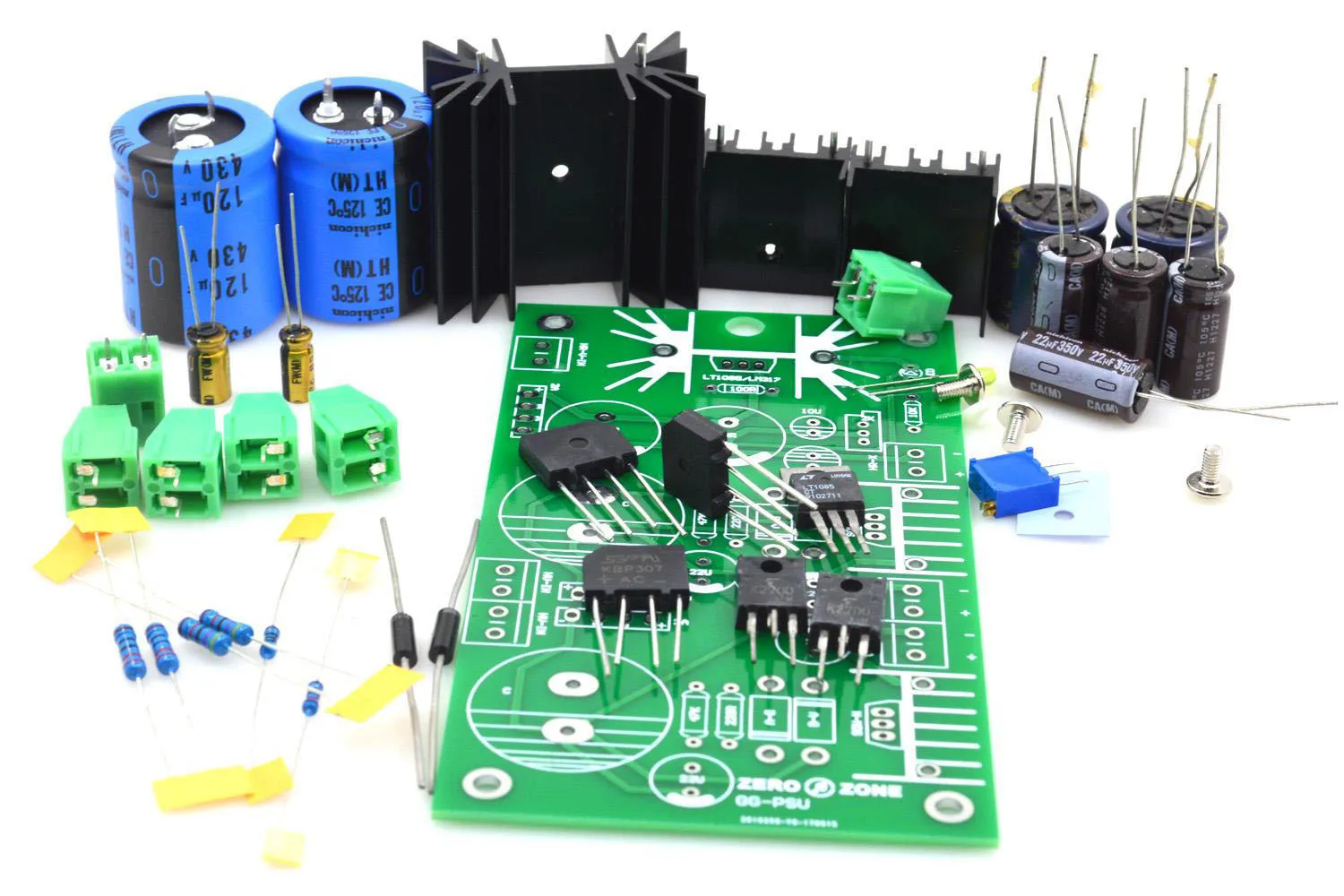

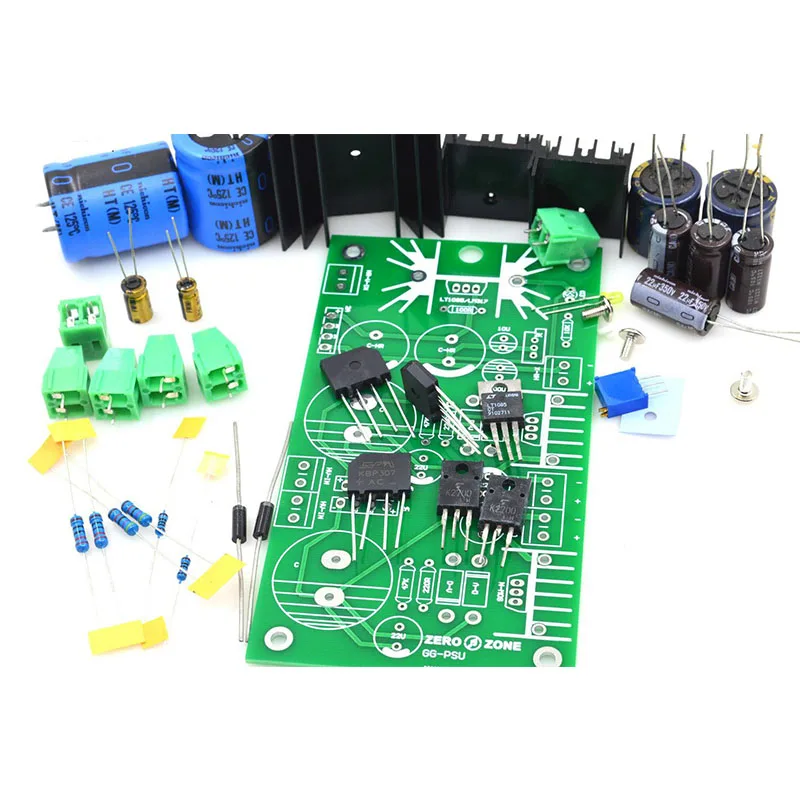

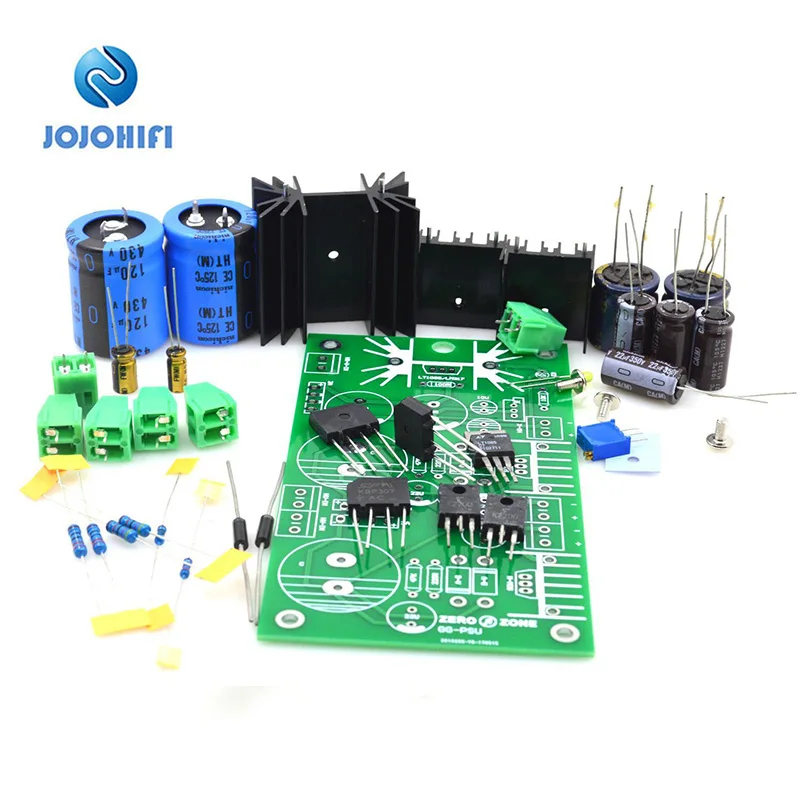

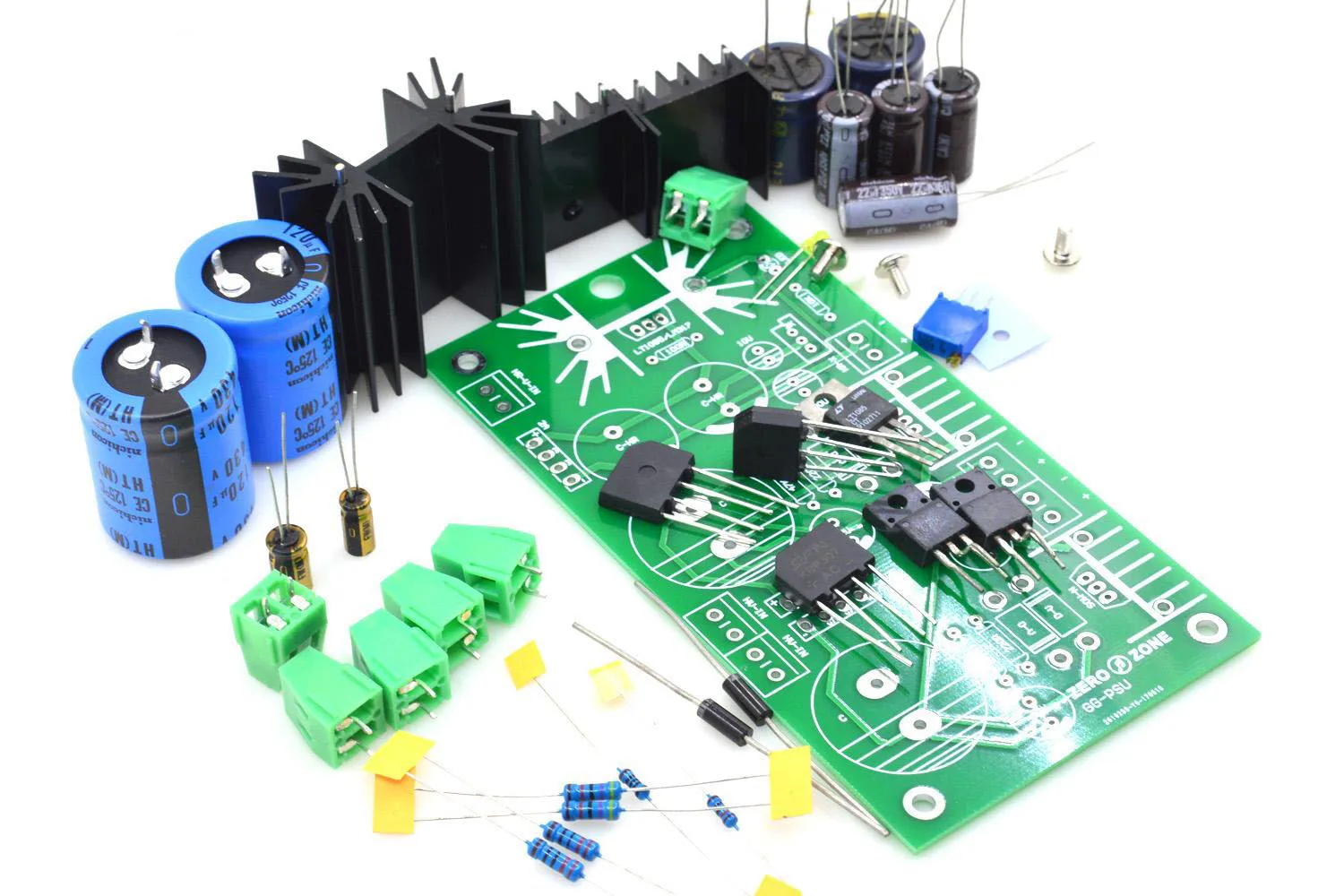

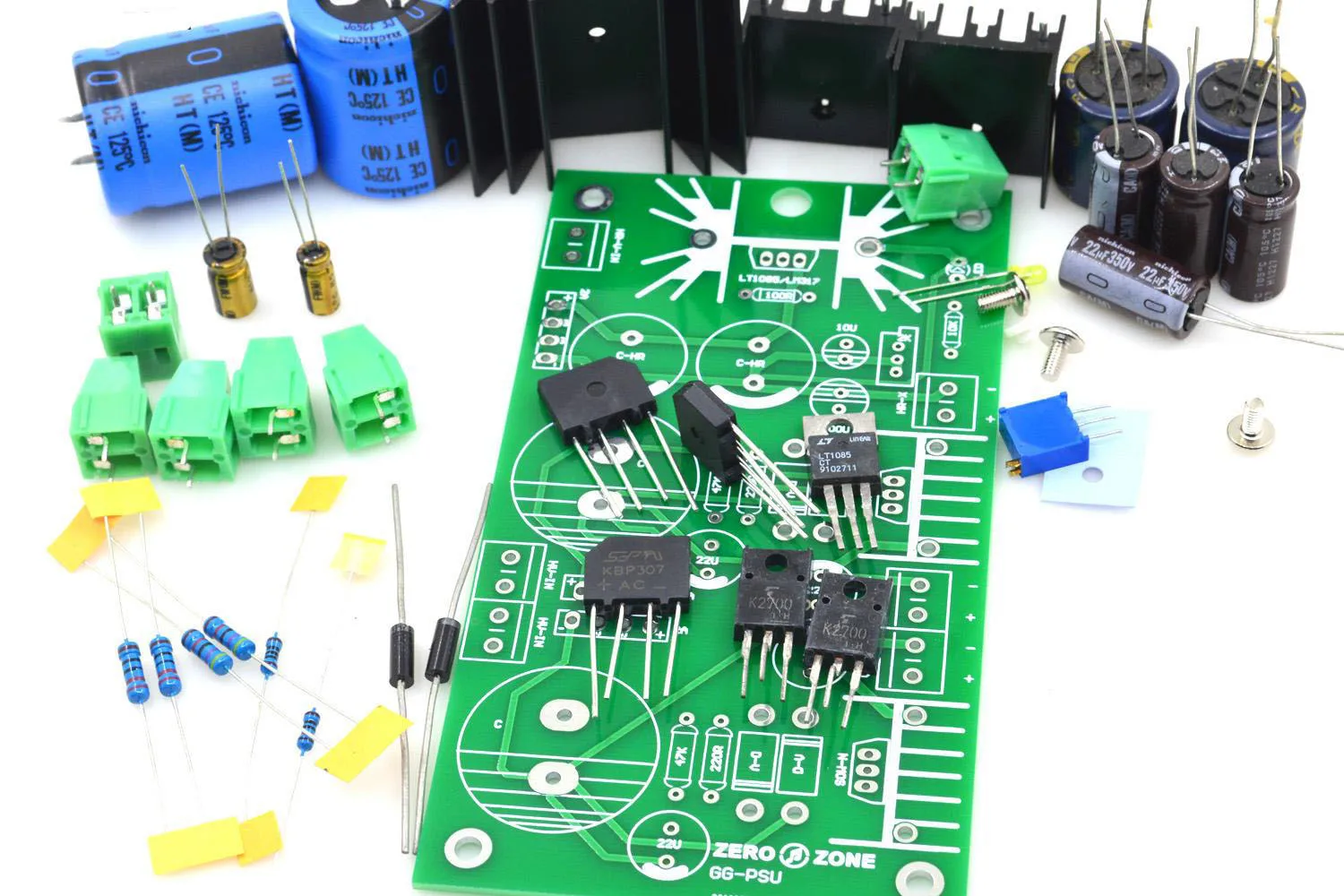

1 шт. GG-PSU высокого напряжения двойной регулятор напряжения + регулятор накаливания блок питания DIY наборы
