HMC833 25M-6GHZ радиочастотный источник сигнала с блокировкой фаз источник развертки STM32 управление с открытым исходным кодом TFT

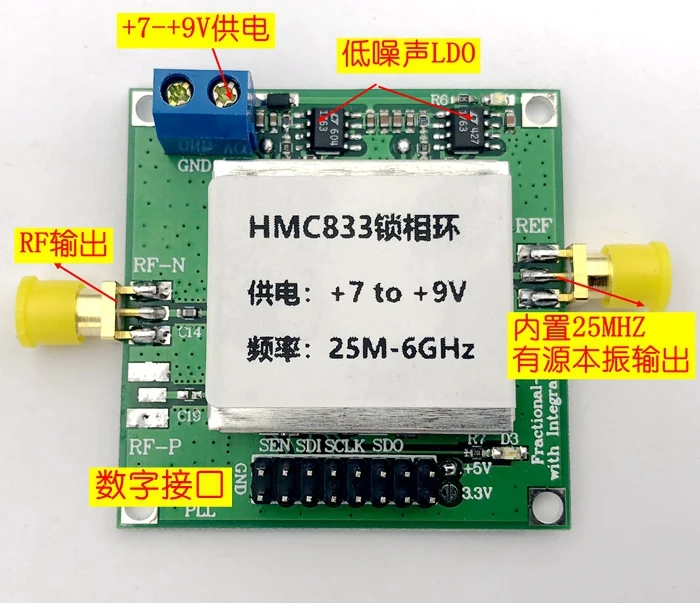

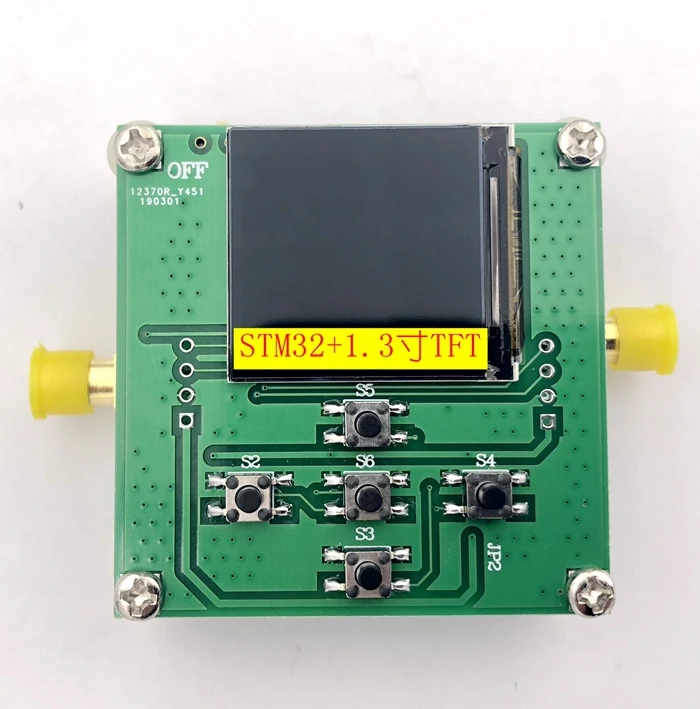

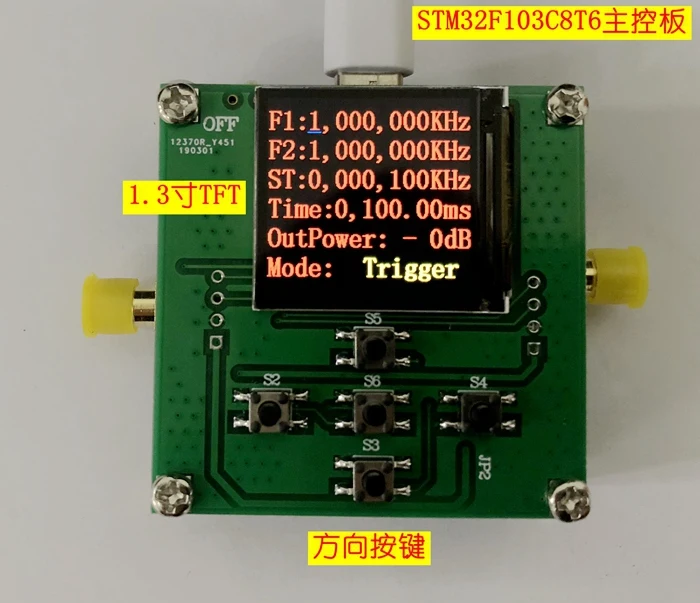

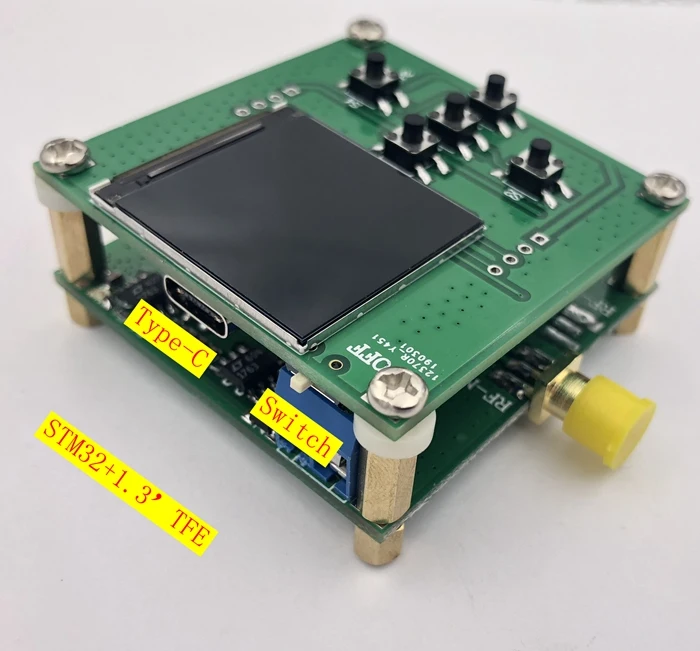

Комплект 1: основная плата HMC833 Комплект 2:HMC833 + STM32 мастер + 1,3 inch на тонкопленочных транзисторах на тонкоплёночных транзисторах Во-первых, основной чип HMC833LP6GE-это низкий уровень шума, широкополосный, фракционный, фазоблокированный цикл (PLL) со встроенным осциллятором с контролем напряжения (VCO) С основным частотным диапазоном 1500 МГц-3000 МГц и интегрированным VCO выходным делителем (1/2/4/6.../60/62 кроссовера) И мультипликатор для поддержки HMC833LP6GE для того чтобы произвести частотах от 25 до 6000 МГц. Интегрированные фазовые детекторы (PDs) и модуляторы sigma-delta работают на частотах до 100 МГц для более широкой полосы пропускания и превосходной спектральной производительности. HMC833LP6GE обеспечивает лидирующие в отрасли фазовые шумы и ложные характеристики на всех частотах для минимизации блокирующих эффектов и улучшения чувствительности приемника и спектральной чистоты передатчика. HMC833LP6GE имеет отличную шумоизоляцию (< -170 dBc/Hz) и идеально подходит для различных приложений, таких как LO для радиочастотных смесителей, источник часов для высокочастотных преобразователей данных, или Сверхнизкие побочные применения. Настраиваемое напряжение. Другие функции HMC833LP6GE включают в себя: Управление выходной мощностью RF от 0 до 9 дБ (шаги 3 дБ), функцию отключения звука и модулятор delta-sigma. Точный Частотный режим устройства позволяет пользователю генерировать выходную частоту с частотой 0 Гц. Во-вторых, применение 1. Сеть сотовой связи 2, микроволновое радио 3, WiMax, WiFi 4. Коммуникационное испытательное оборудование 5, оборудование для кабельного телевидения 6, замена DDS 7. Военные 8. Настраиваемый исходный источник, который не обеспечивает ложную производительность В-третьих, физическая карта 3,1 HMC833 основная плата + STM32 основная плата управления 3,2 HMC833 основная плата В-четвертых, измеренная спектрограмма 1, 1 ГГц выходной сигнал Фазовый шум 2, 1 ГГц выходной сигнал гармонический анализ 3. Другой частотный спектр
