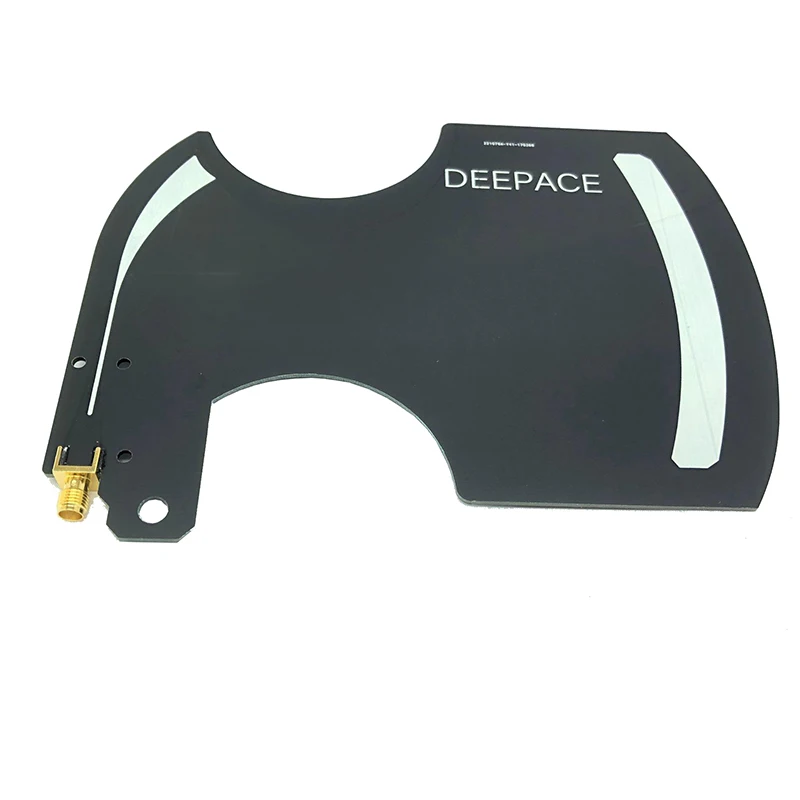

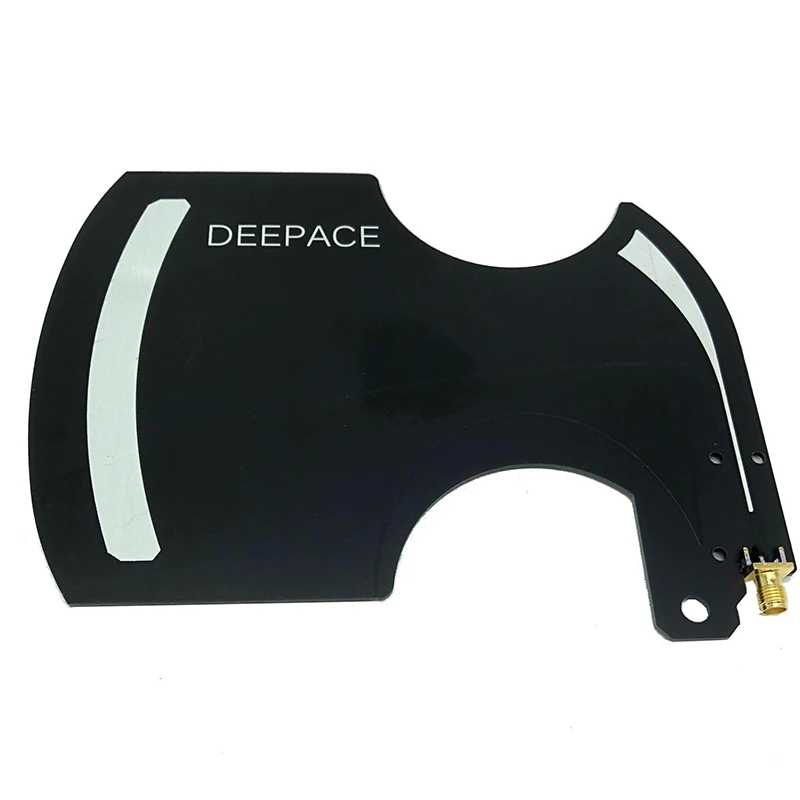

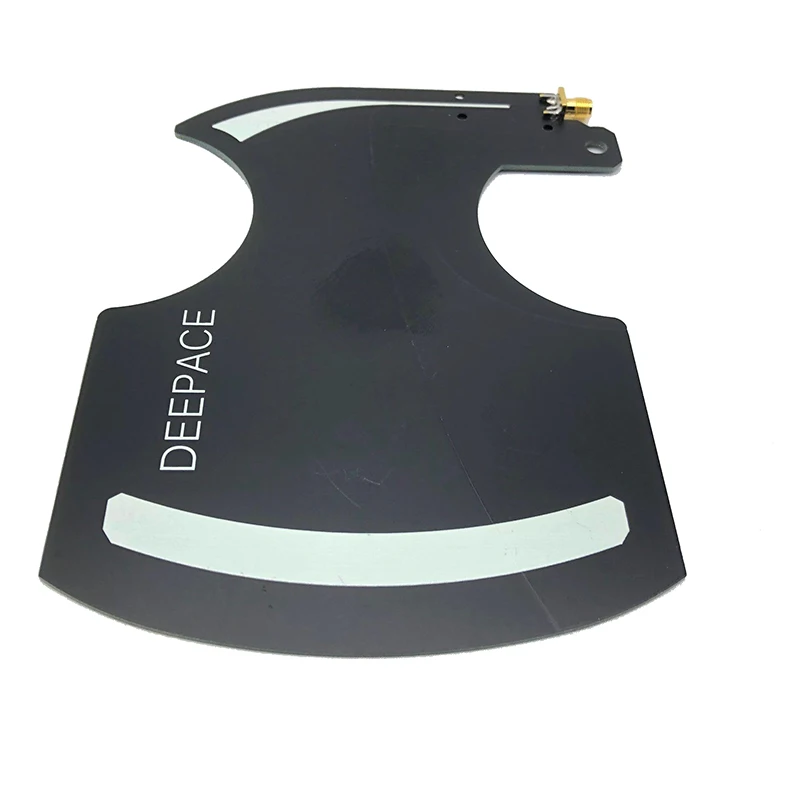

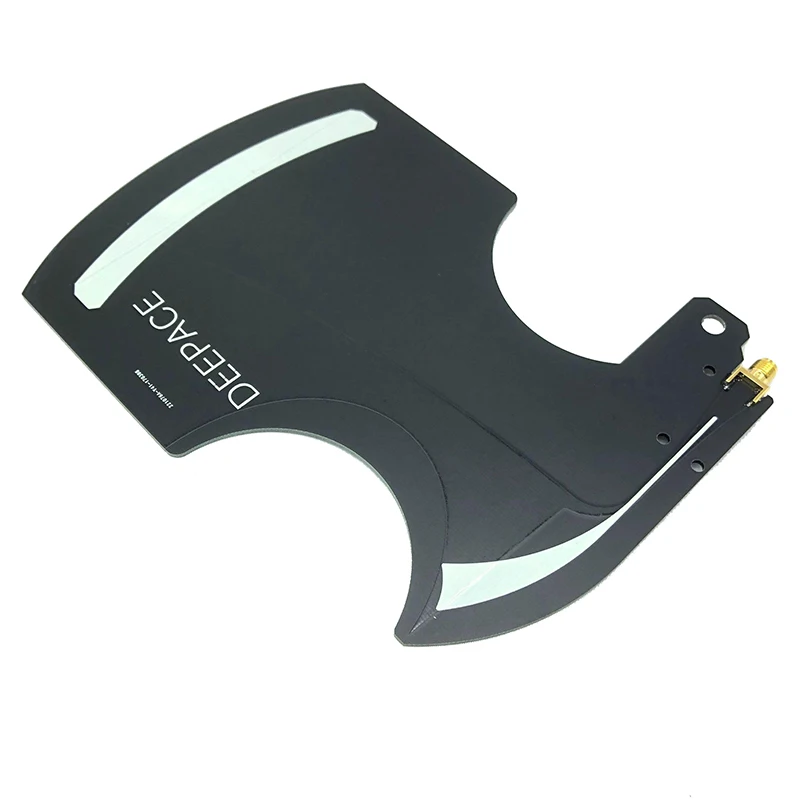

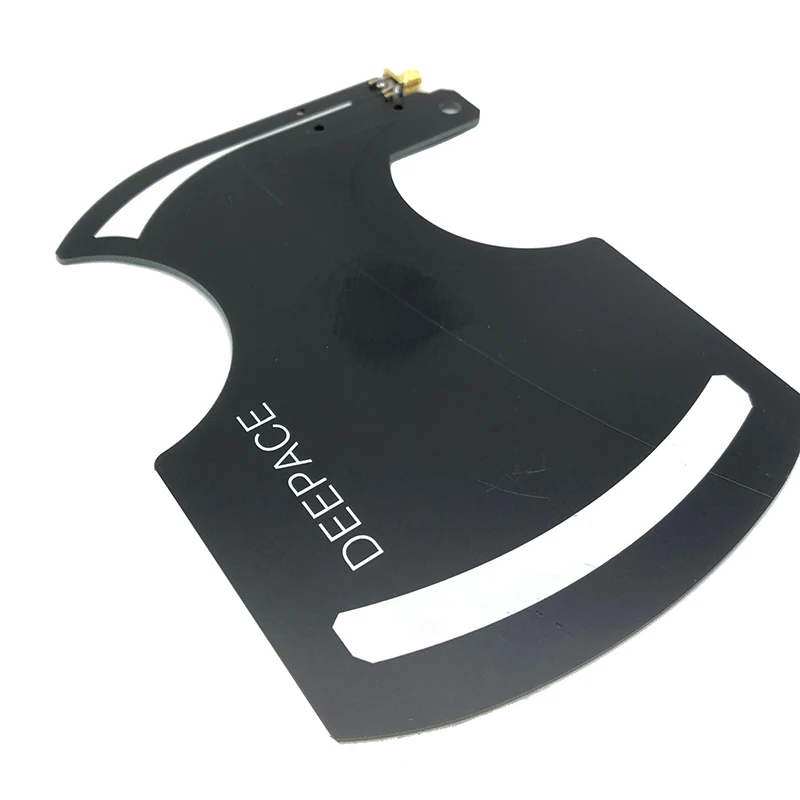

R101C 730Mhz-6,5 GHz широкополосная направленная антенна UWB антенна с высоким коэффициентом усиления Ads-b
Широкополосная Антенна R101C является печатной градуированной антенной слота. Подходит для передачи и приема направленного радиосигнала, рекогносцировки и определения направления сигнала, проверки широкополосного сигнала и других целей.
Антенна покрывает общие частоты радиочастотного блока, такие как Мобильная связь, модуль позиционирования UWB и Wifi. Антенна имеет хорошую направленность, высокий коэффициент усиления и малый объем. Задний конец антенны снабжен монтажным отверстием. В дополнение к использованию независимо, антенна может быть зафиксирована в фокусном положении параболического рефлектора в качестве корма для параболической антенны.
R101C имеет стабильную производительность и высокую консистенцию продукта и является незаменимым экспериментальным инструментом для работников RF.
Основные параметры и их объяснение
Частотный диапазон: 730 МГц-6,5 ГГц
R101C антенна лучше передает и получает производительность по всему диапазону частот. VSWR меньше 2,0 и имеет хорошую прибыль. Когда диапазон частот превышен, коэффициент усиления антенны и потери при возврате быстро уменьшаются, а требования к использованию должным образом снижены. Его можно использовать до 700Mz-7GHz в чехол менее 2,5.
Режим поляризации: Линейная поляризация
R101C антенна является линейно поляризованной антенной с поляризационным направлением, которое перпендикулярно вертикальной монопольной антенне.
Номинальное усиление: 7dBi
Коэффициент усиления антенны R101C медленно увеличивается с увеличением частоты, около 5dBi на частоте около 800 МГц, около 7dBi на частоте 2,4 ГГц и около 9dBi на частоте 5,8 ГГц.
Обратная потеря: 10 дБ
Антенна R101C имеет входное сопротивление 50 Ом. При подключении к источнику сопротивления 50 Ом он колеблется ниже 10 дБ в частотном диапазоне, а соответствующее отношение стоящей волны составляет менее 2,0.
Мощность: 5 Вт
При использовании антенны R101C в качестве передающей антенны, мы рекомендуем, чтобы Входная мощность RF не должна быть больше 5 Вт. Кратковременное использование может превышать 50 Вт без повреждения антенны.

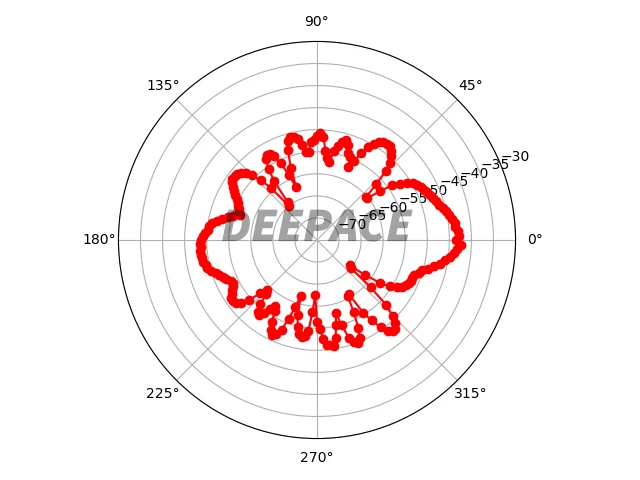

Чувствительность направления

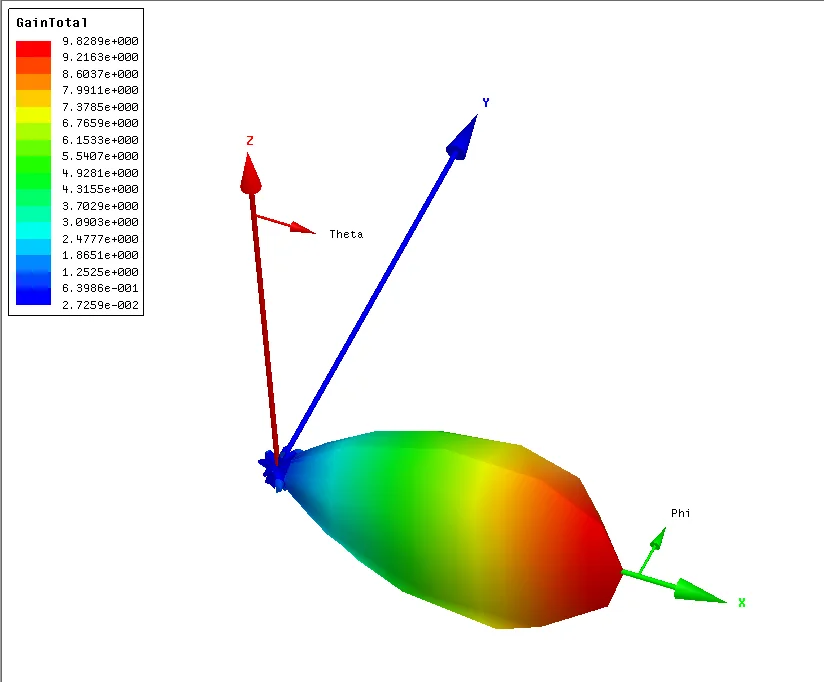

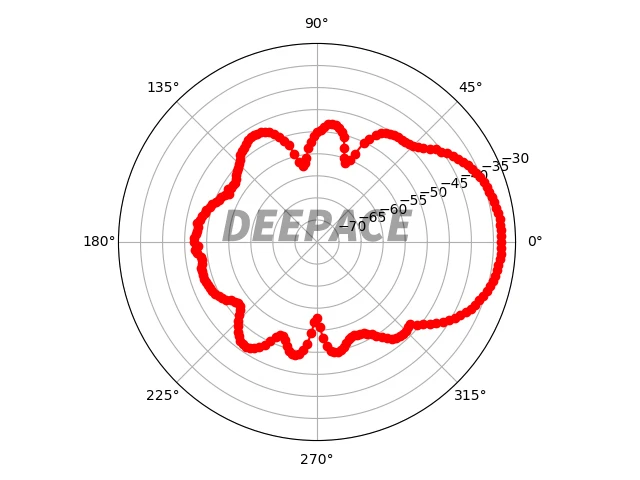

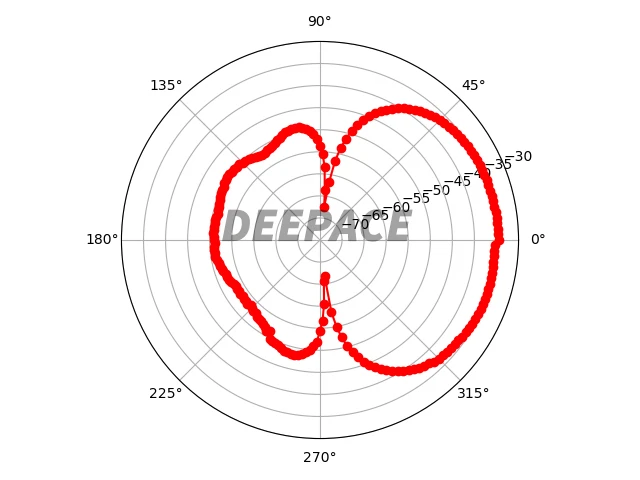

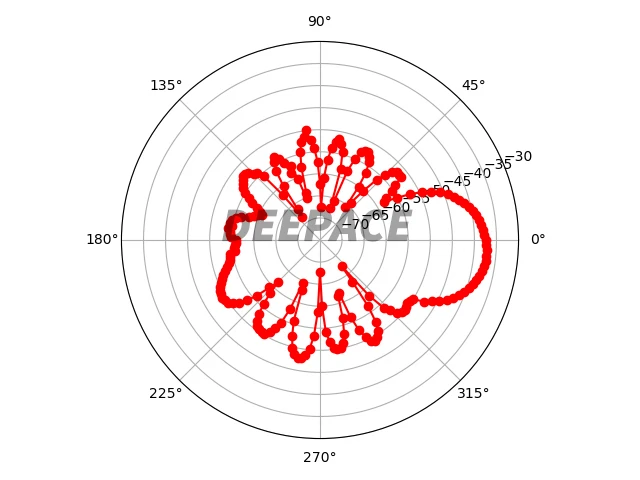

R101C имеет лучшую направленность во всем сегменте, а боковые Лобки меньше. Может использоваться в качестве антенны DF. В горизонтальном направлении схема антенны шире, ширина-3 дБ составляет около 60 °; Направление шага более узкое, а ширина-3 дБ составляет около 40 °.
Механические параметры:
Размеры: 23*22,5 см (без кабеля)
Тип интерфейса: SMA внешний с резьбой игла
Вес нетто: 400 г
Условия работы:
Диапазон температур: -45 °C ~ 80 °C
Диапазон влажности: 0% ~ 95% позволяют 100% короткий срок, без воды
Водонепроницаемость: сухой после принятия душа, замените соединительный кабель после замачивания
Сопротивление ветра: по соображениям безопасности запрещено использовать, когда скорость ветра превышает 20 м/с (8 ветров)
Меры предосторожности
Будьте осторожны, чтобы прикоснуться к живому проводнику при его использовании, будьте осторожны с электрическим током
Избегайте использования на открытом воздухе во время грозы, особенно в высоких горах и пустыне, избегая их быстро и опуская их, опуская антенну
Надежная переноска во время скалолазания, предотвращает падение
Антенна имеет Угловые края и должна быть защищена от царапин при переноске.
Разъем антенны и фидер не могут быть загружены. Во время использования не вытягивайте кабель. Кабель можно прикрепить к крепежному отверстию на антенне с помощью кабельной стяжки.
Обслуживание антенны
При фактическом использовании, чтобы продлить срок службы антенны, пожалуйста, обратите внимание на следующие вопросы
Избегайте сильного давления, столкновения, антенны
Избегайте чрезмерного сгибания кабелей
При размещении стойки антенны поместите ее в горизонтальную плоскость, чтобы предотвратить сброс
Параметры производительности

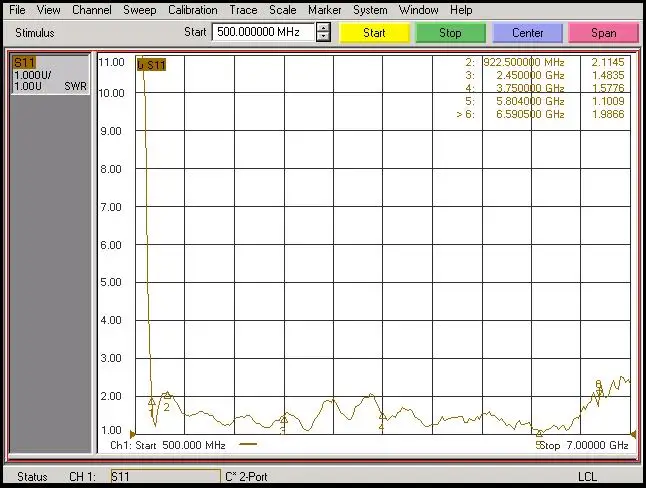

Данные измерения коэффициента стоящей волны:
