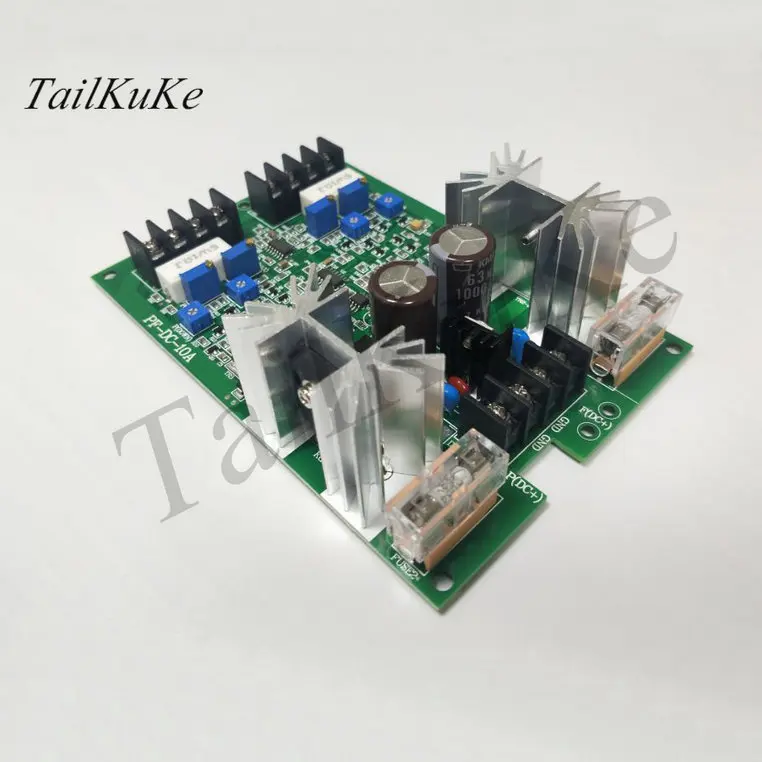

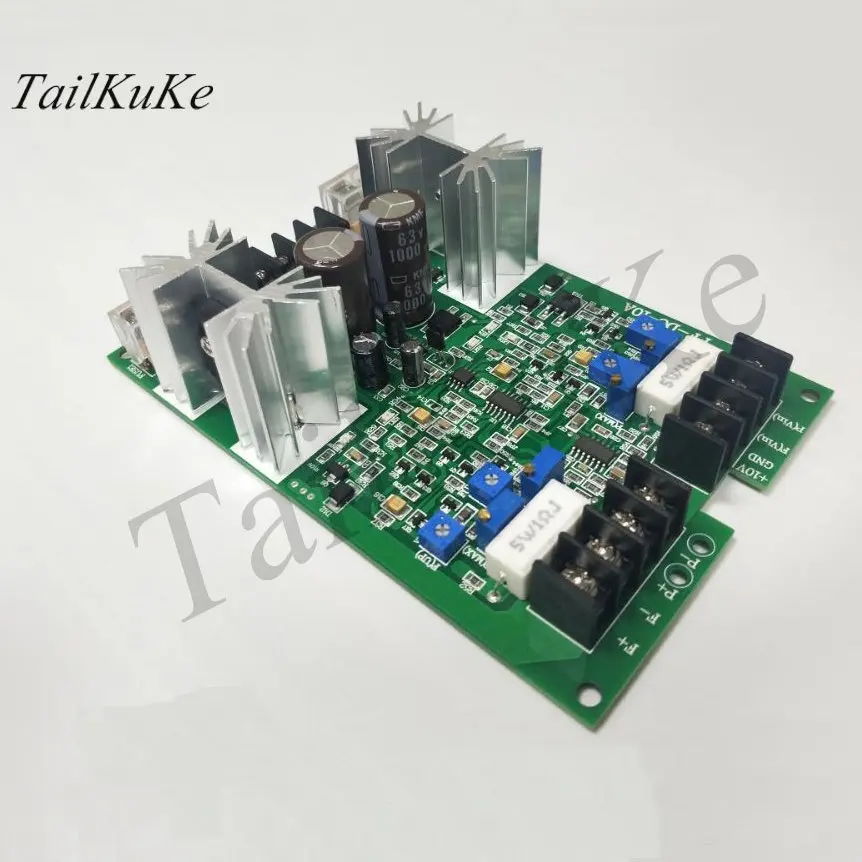

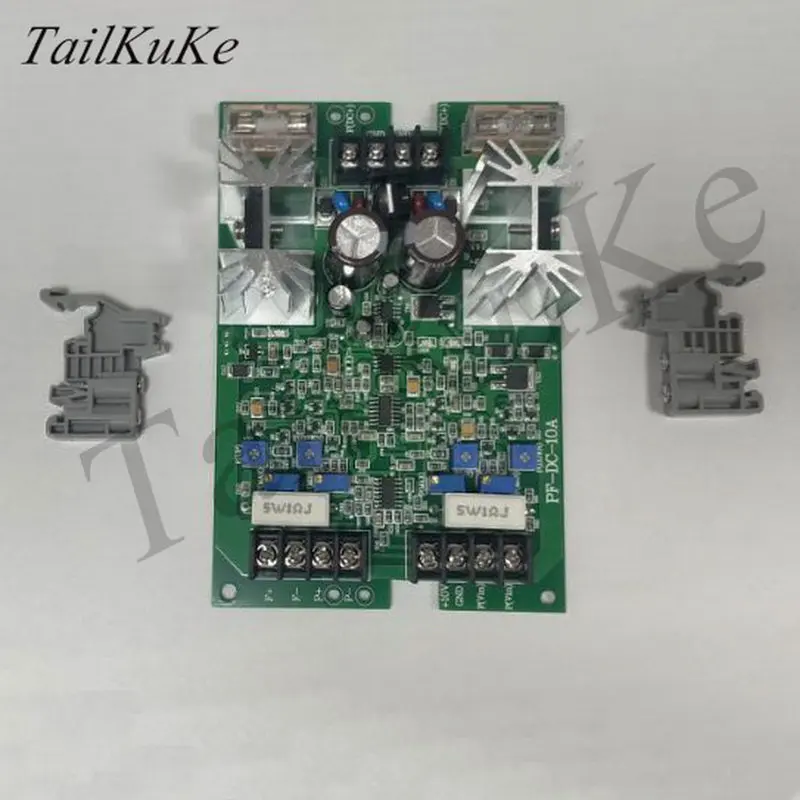

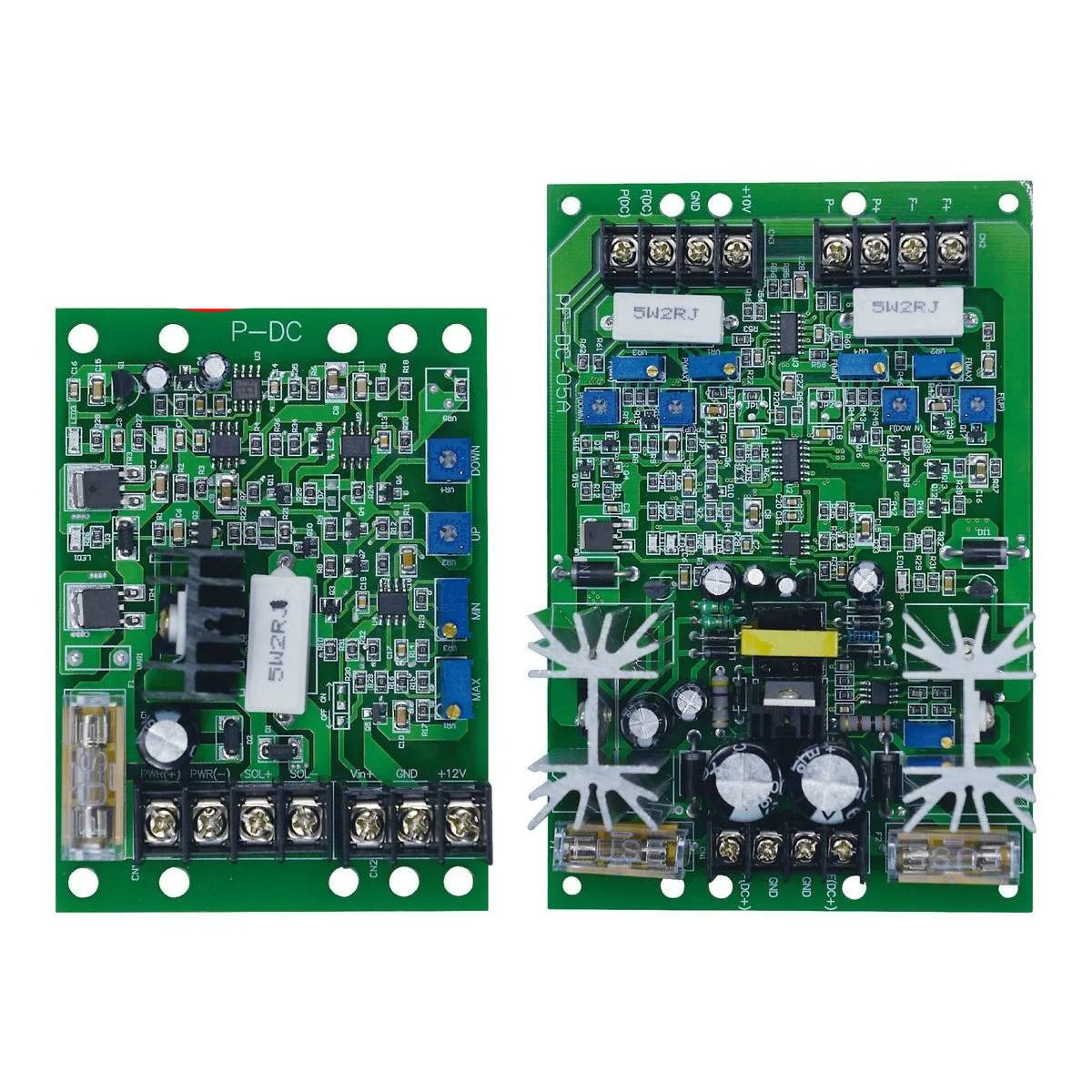

PF-DC-24 пропорциональный усилитель клапана плата усилитель электромагнитный пропорциональный контроллер клапана

Название усилитель мощности для клапана регулирования потока и давленияМодель: KGJD-PF-DC

Основные технические параметры:

Источник питания: постоянный ток (24-36 В)/(24-48 В)Максимальная выходная мощность: 24/48 ВтМаксимальный выходной ток: 1050маСкорость отклика: 0,2-5 сСопротивление нагрузки: 10/40 евро (нагрузка 40 евро,Входное напряжение может быть только 48 В и может быть подключено только между F (DC +) и GND.Входной сигнал управления: 0 ~ 10 В постоянного токаПредохранитель: 3А/250ВЧастота флаттера: 0-500 ГцТемпература окружающей среды: 0-65 сТемпературный дрейф (максимум): 0.3 мА/сПрименимые типы управленияКонтролируйте все прямые действия и управляемые пилотом, переливные пропорциональные клапаны потока давления без возможных отзывы.С пандусовым генератором время подъема и падения может регулироваться отдельно, а верхний предел тока также может быть скорректирован./Нижний предел. Функция защиты от застоя источника питания. Все продукты изготавливаются методом поверхностного монтажа, небольшого размера и антикоррозии.Сильные помехи, хорошее качество и низкая цена.Описание терминала на английском языкеP(DC +) -входной источник питания DC24VF(DC +) -входной источник питания DC24V или DC48VP = давление GND -- общий конец входного источника питанияF = поток P +-давление клапан положительныйDC = DC P -- клапан отрицательного давленияF +-выравнивание клапанаF -- отрицательный клапан потока12v-вспомогательный источник питания для переменного сопротивленияGND-контроль общей точкиП (вин)-Точка входного сигнала давленияF(vin) -точка входного сигнала потокаОпределение потенциометра P (макс.)-максимальная регулировка давления на печатной платеP (мин)-минимальная регулировка давления (завод был отрегулирован, нет необходимости регулировать)P (вверх)-время подъема наклона давления (минимальная Выходная мощность)P (вниз)-время снижения уклона давления (минимальная Регулировка выхода)F (вверх)-увеличение времени потока пандуса (минимум для заводского отправления)F (вниз)-время снижения уклона потока (минимальный выход)F (макс)-максимальная Регулировка потокаF (мин)-минимальная Регулировка потока

'
