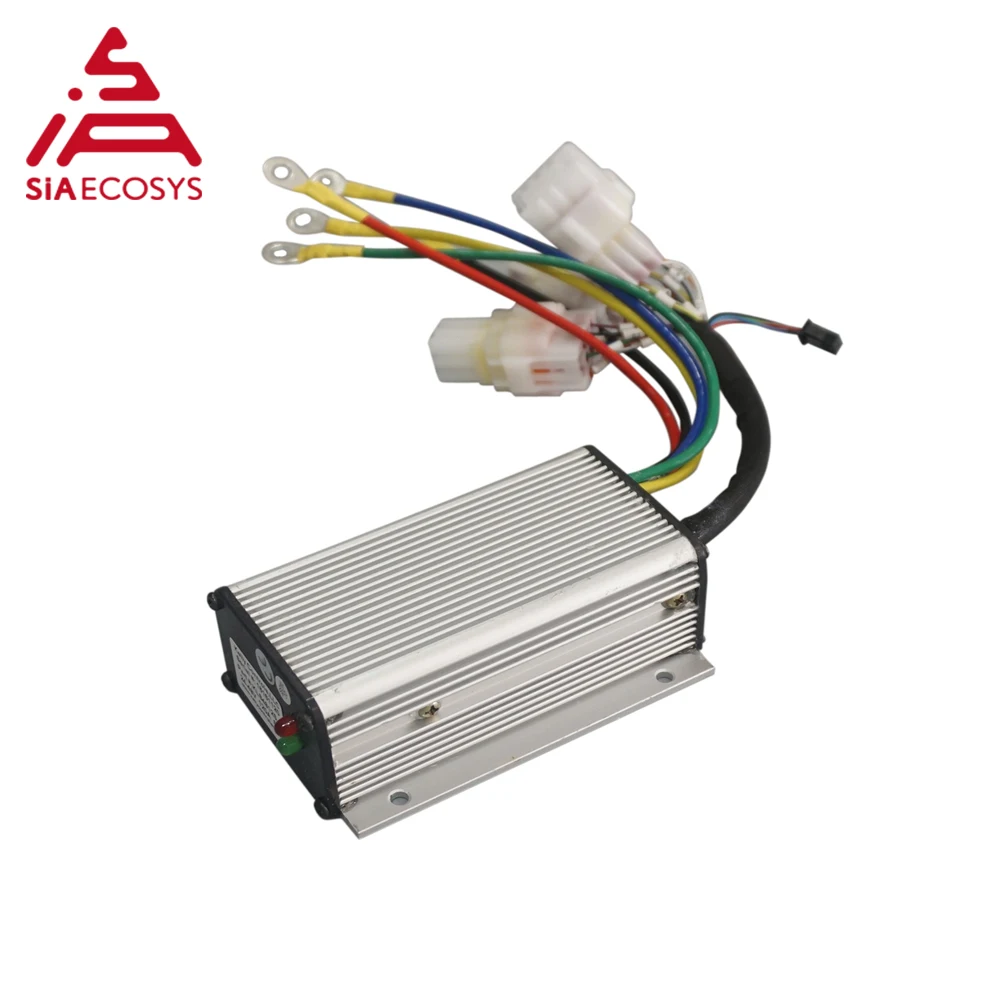

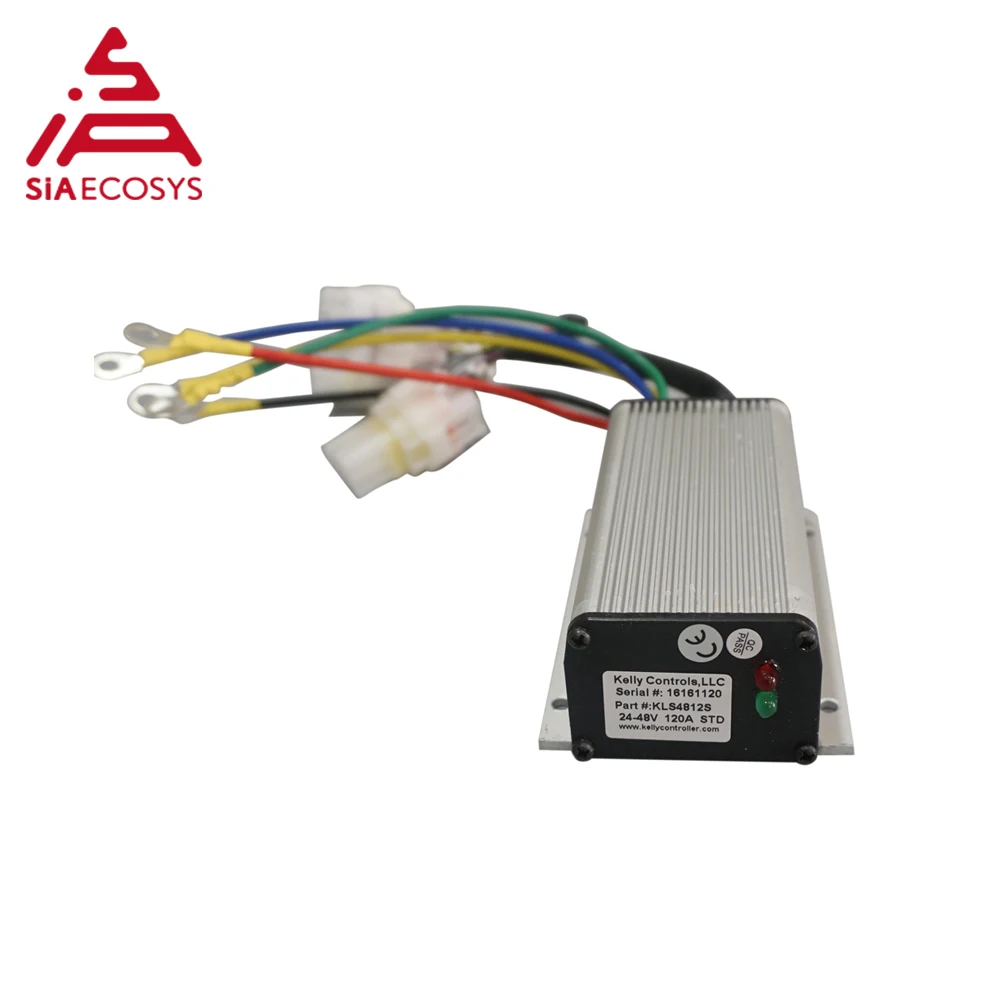

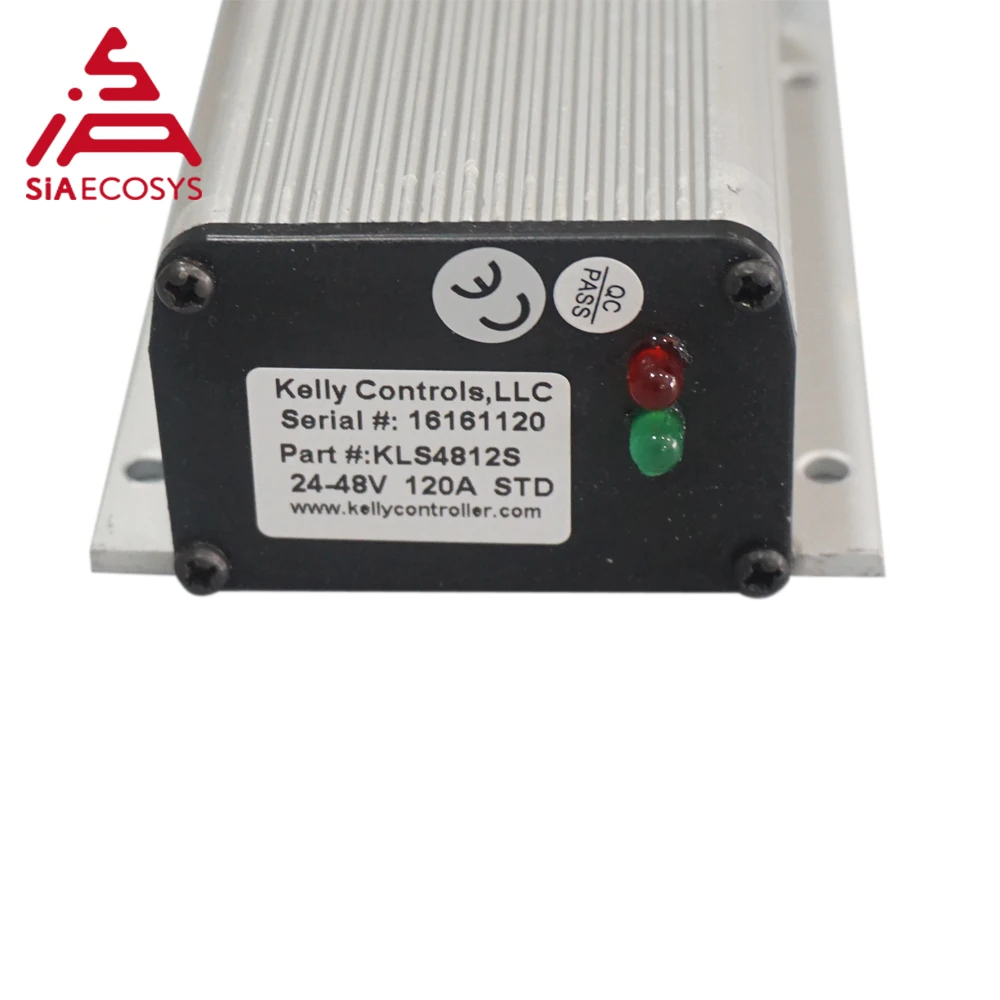

KLS4812S 48V 120A, синусоидальный бесщеточный контроллер двигателя для ступицы колеса мотор
Это специальный дизайн для QS BLDC контроллер двигателя для конверсионных комплектов, который может сочетаться с QS мотор эпицентра номинальной мощности 1000 Вт-1200 Вт.
Если вам нужны другие модели, пожалуйста, свяжитесь с продавцом, чтобы получить решение.
Ключевые особенности
1). Очень легко подключить
2). Может сочетаться с почти бесщеточным двигателем постоянного тока
3). Мягкий старт можно регулировать
4). Программируемый по USB и bluetooth(По умолчанию bluetooth отсутствует)
5).Гарантия качества (как правило, нет проблем после продажи)
1. Контроллер синусоидальной волны, программируемый, с функцией regen
2. Ограничение тока двигателя, 20 секунд: 120A
3. Предел тока двигателя, непрерывный: 60A
4. Термический зонд: KTY83-122

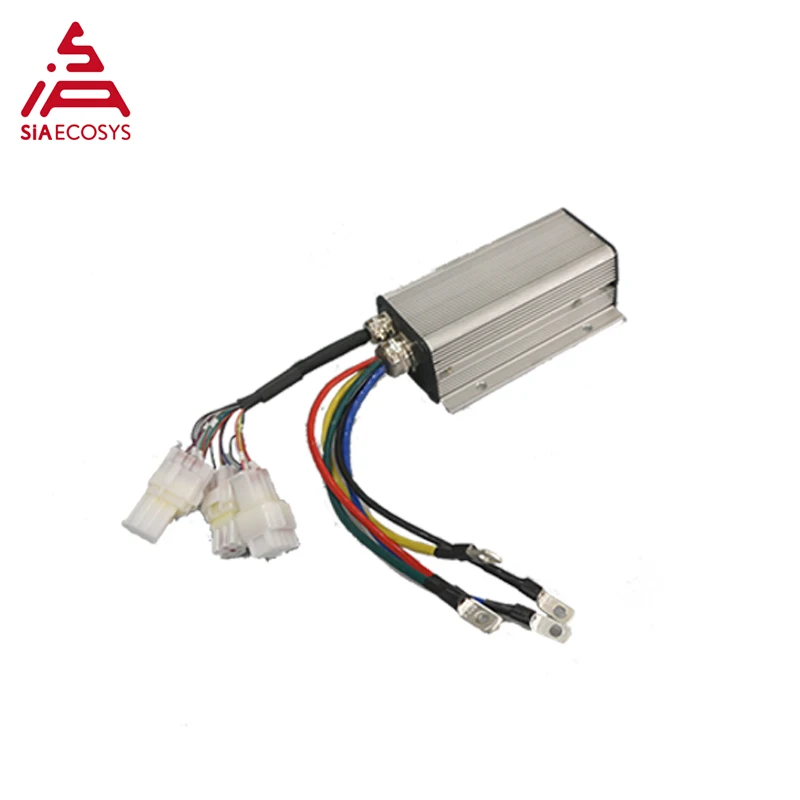

5. Включая один контроллер + usb-кабель конвертера + подходящую вилку
6. Размер контроллера: 108 мм * 78 мм * 41 мм
7. Вес нетто: 0,55 кг
8. Водонепроницаемый IP54
9. По умолчанию не включает bluetooth, водонепроницаемый (эти функции являются необязательными); CAN BUS не поддерживает

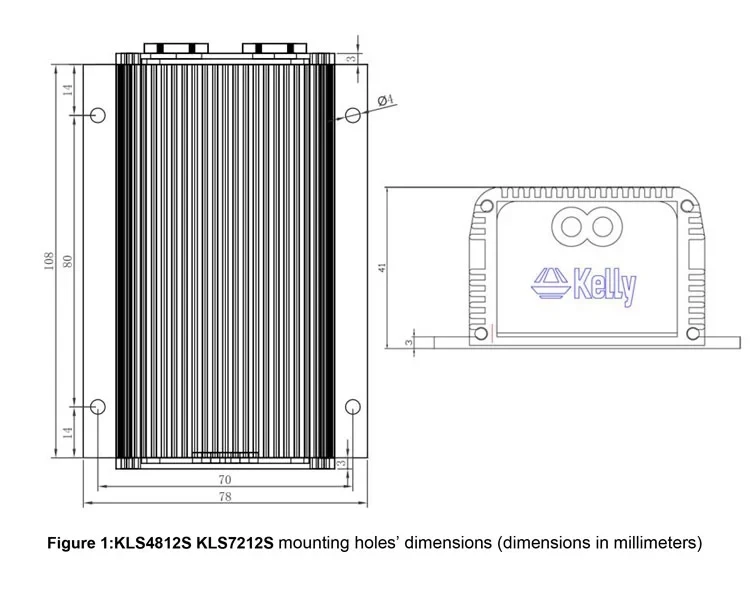

2. Чертеж контроллера:
3. КИнтерфейс программного обеспечения контроллера elly
Вот четкий и простой интерфейс программного обеспечения регулировки.

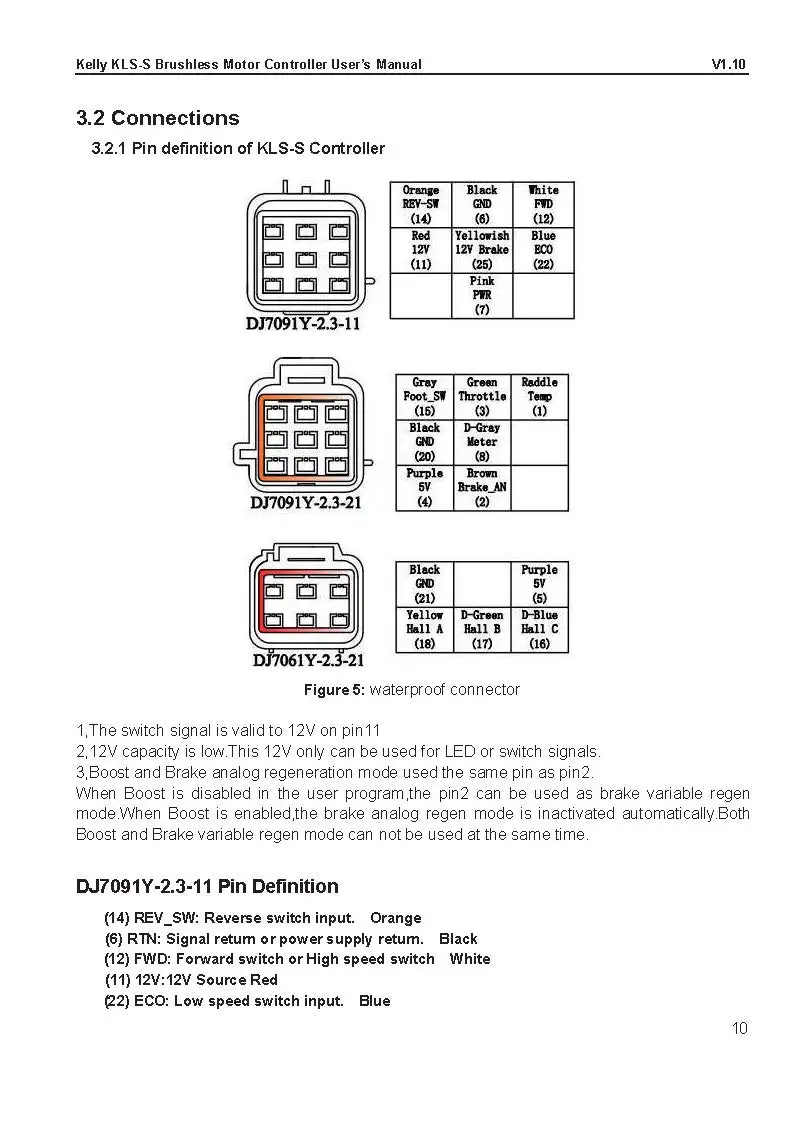

DJ7091Y-2.3-11 определение штифта
(14) REV_SW: вход обратного переключателя. Оранжевый
(6) RTN: возврат сигнала или возврат источника питания. Черный
(12) FWD: белый переключатель
(11) 12V:12 В источник красного цвета
(9) реле: Драйвер главного контактора. Синий
(7) ШИМ: блок питания контроллера (вход). Розовый
(25) 12V размыкающий переключатель. Желтоватый
DJ7091Y-2.3-21 определение штифта
(15) Micro_SW: вход переключателя дроссельной заслонки. Серый
(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Зеленый
(1) Температура: датчик температуры двигателя. Раддл.
(20) RTN: возврат сигнала. Черный
(8) счетчик: копия сигнала датчиков Холла. Темно-серый
(4) 5 В: 5 В выходная мощность, <40 мА. Фиолетовый
(2) Brake_AN: тормозная переменная regen или функция Boost. Коричневый
DJ7061Y-2.3-21 определение штифта
(21) RTN: возврат сигнала. Черный
(5) 5 В: 5 В выходная мощность,<40 мА. Фиолетовый
(18) зал А: фаза зала А. Желтый
(17) зал B: фаза зала B. Темно-зеленый
(16) зал C: фаза зала C. Темно-синий
Примечания:
1. Все контакты RTN соединены внутри.
2. Функция счетчика заключается в копировании любого из датчиков Холла.
3. Переключатель на 12 В активен. Открытый переключатель неактивен.
Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.
Контроллер может общаться с приложением для телефона.
Больше контроллеров для справки:
Если вы хотите узнать больше контроллеров, пожалуйста, нажмите на картинку ниже:
Отзывы покупателей
Страна: PL Color: KLS4812S Доставка: Cainiao Standard For Special Goods 09.12.2021
Все хорошо упаковано рекомендуем
