Тип 1: готовая доска
Тип 2: готовая доска + набор кодов
Тип 3: радиатор
Тип 4: комплект готовой доски + теплоотвод
Тип 5: готовая плата + теплоотвод + набор кодов

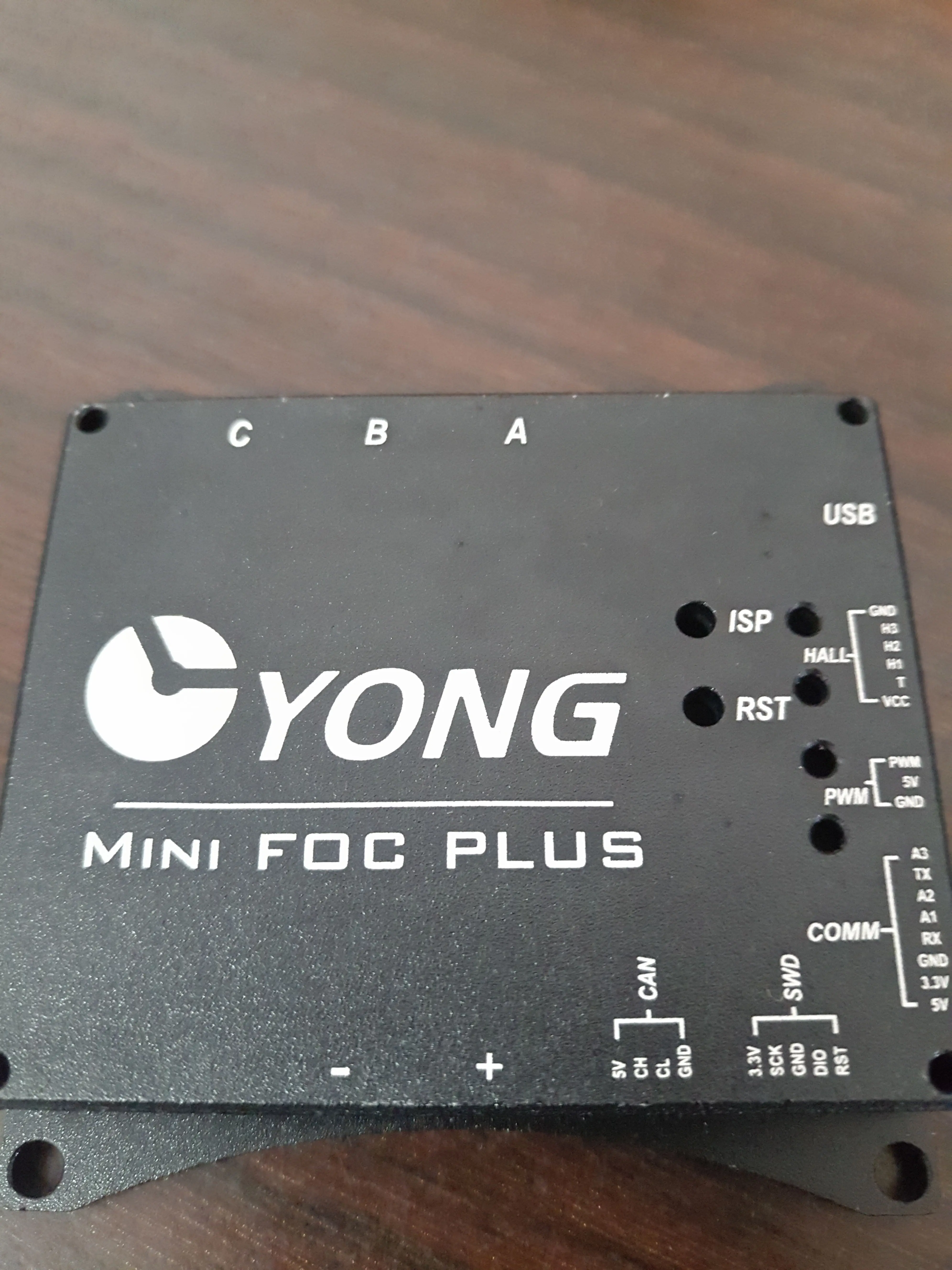

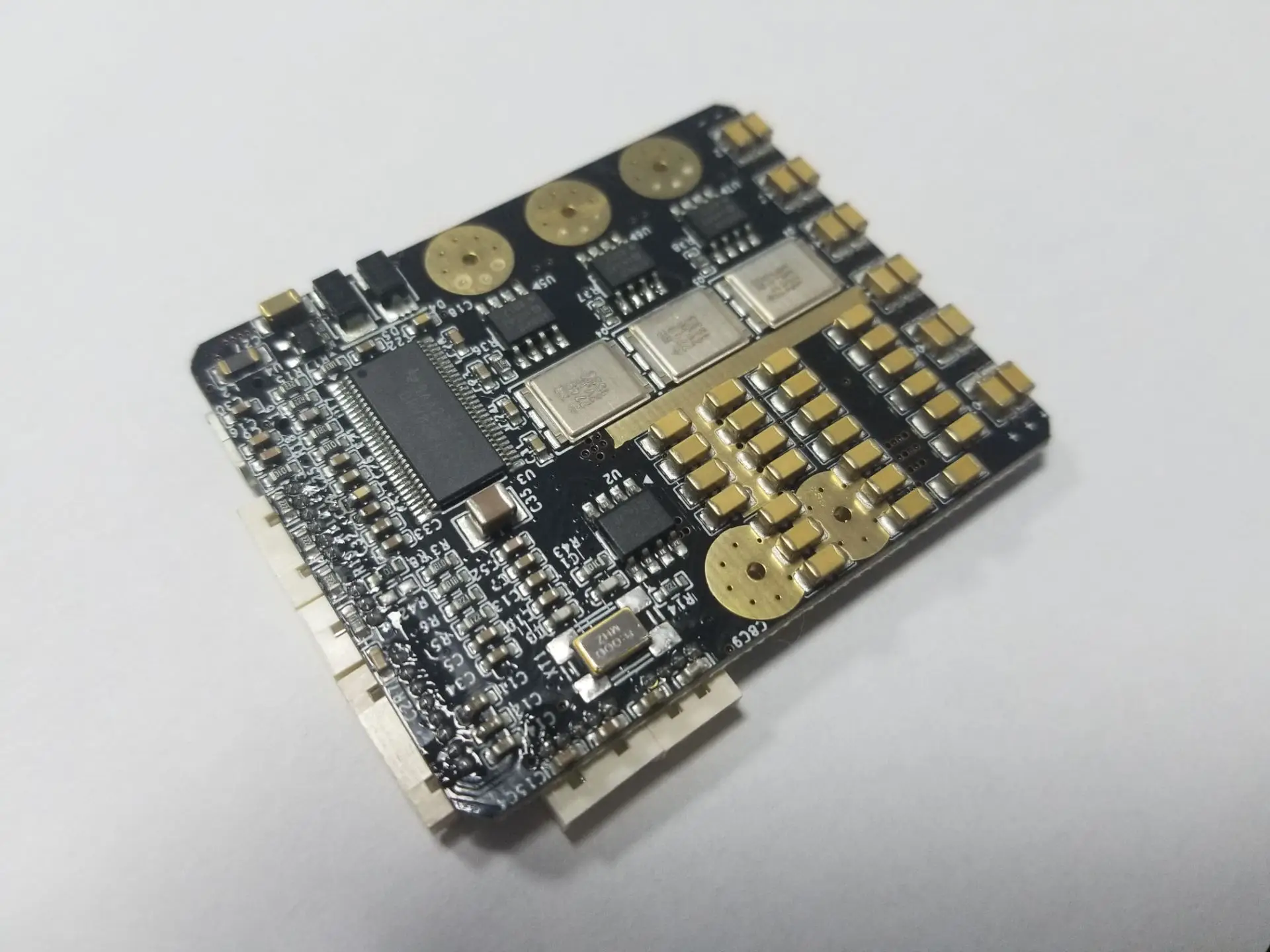

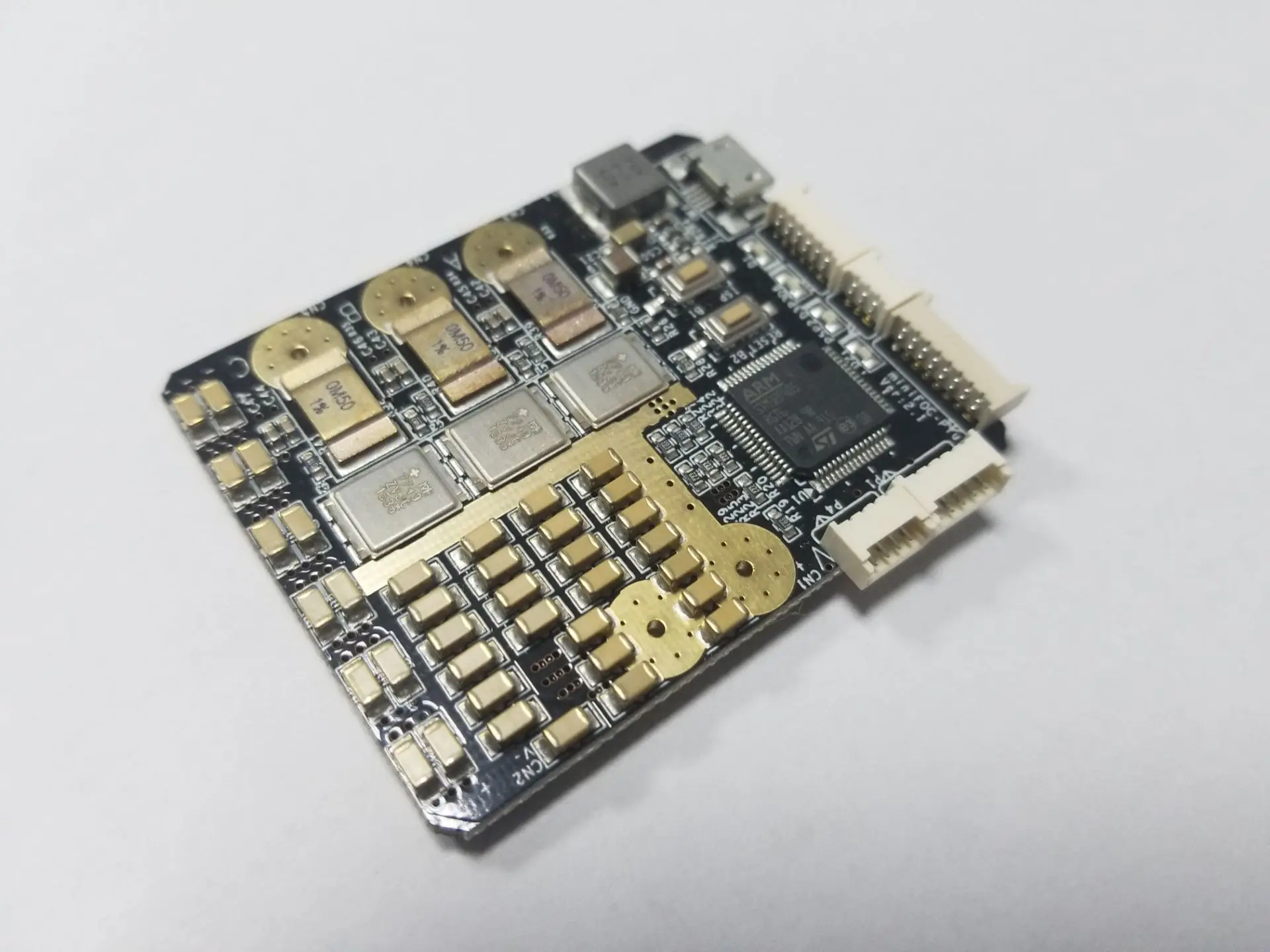

[[Plus версия] оригинальная плата драйвера VESC6 ESC miniFOC-F3 (плата part-V6.4-45 * 56 мм)
Технология DirectFET miniFOC-F3
Детали:
1. Плата miniFOC, размер 45*56 мм, версия V6.4.
2. Он может быть сопоставлен с кодом версии Keil, экспортированным нашим магазином, версия V3.40.
3. Он может поддерживать версию Keil кода загрузчика, пересаженную нашим магазином.
4. Предоставление программного обеспечения для отладки VESC-tools, версия V0.95.
5,1. Также предусмотрены поддерживающие разъемы и штырьки 25 мм.

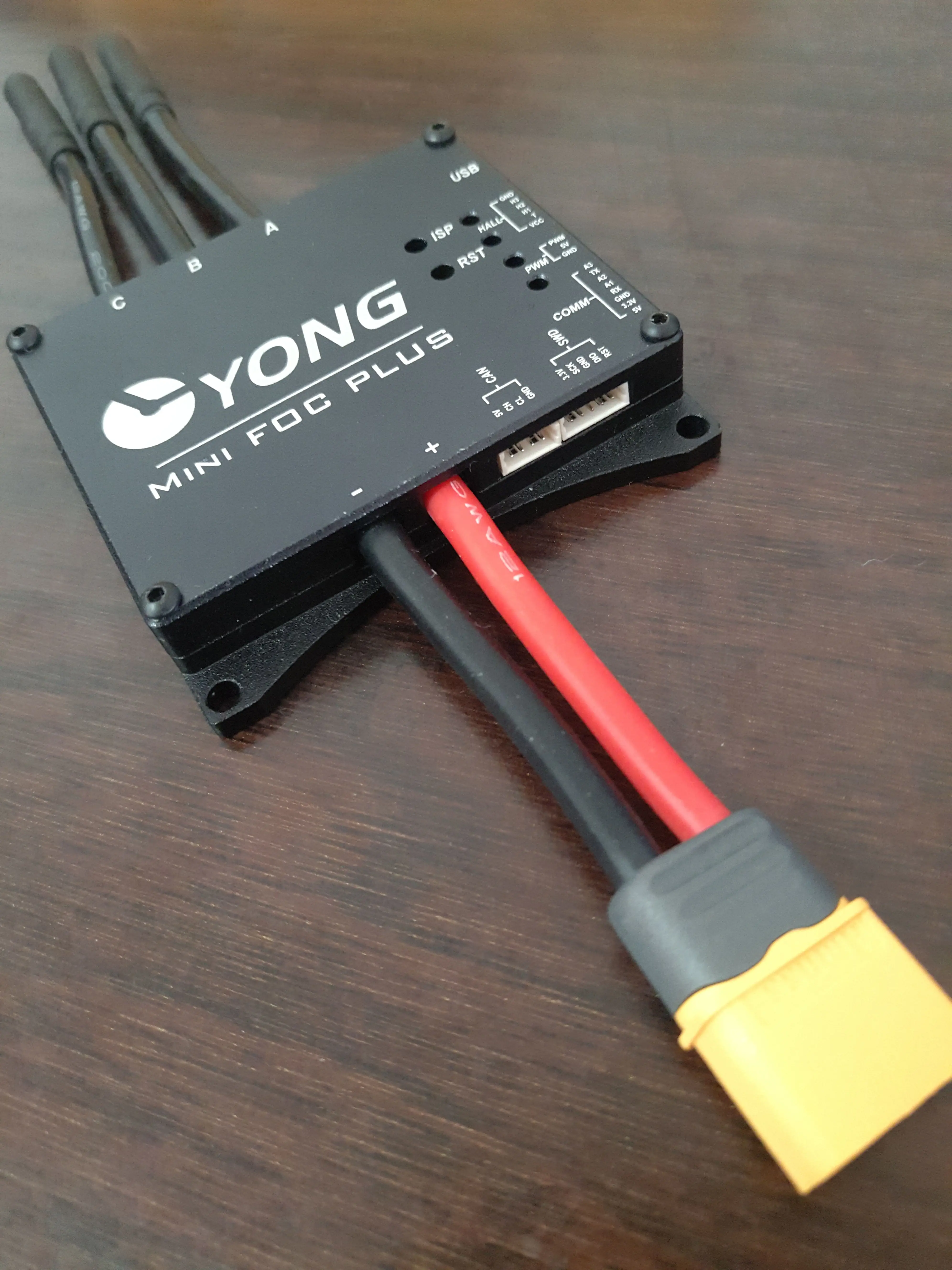

6. Силовой конец оснащен штекерной головкой xt60. также предусмотрена Штекерная головка.
7. На конце двигателя используется 4,0 мм Банановая головка, также предусмотрена Мужская головка.
Описание производительности:
1. Напряжение составляет 8 ~ 60 в, а непрерывный ток может достигать 80 А (Рекомендуется добавить радиатор более 50 а);
2. Поддержка режима квадратной волны BDLC и режима синусоидальной волны FOC;
3. Процессор использует STM32F405 с основной частотой 168 МГц и Cortex-M4 каркасом с функцией DSP;
4. Сотрудничайте с программным обеспечением главного компьютера для автоматического измерения сопротивления обмотки, индуктивности и флюсовой связи, а также измеряйте количество пар полюсов для двигателей с датчиками;
5. AS5047 или AS5048A датчик угла, который поддерживает фотоэлектрический энкодер интерфейса ABI и шину SPI;
6. Поддержка входа команды CAN bus, вход PWM, вход UART, вход аналогового сигнала дроссельной заслонки;
7. Поддержка с залом, без зала, с датчиком, без датчика;
8. Конденсатор фильтра питания не подходит для конденсаторов точечного разрешения (с использованием большого количества керамических конденсаторов), что значительно снижает вес;
9. Принято устройство Infineon MOSFET (IRF7749) на базе технологии DirectFET, хотя стоимость увеличена, но проблема нагрева полностью решена;
10. С помощью драйвера ворот TI DRV8301, драйвер ворот можно запрограммировать через шину SPI;
11. Три прецизионных мощных пробоотборника, подключенных последовательно с намоткой, напрямую измеряют фазовый ток. По сравнению с текущей выборкой на нижней рукоятке МОП-транзистора устраняется шум в процессе переключения МОП-транзистора, а ток более точный;
12. Цифровые VCC и аналоговые VCC генерируются разными DC-DC, что делает преобразование системы AD более точным;
13. И интерфейс ABI фотоэлектрического энкодера, и интерфейс AS5048A магнитного энкодера снабжены разъемами на ведущих концах двигателя:
14. Почти сто параметров настройки могут быть изменены и сохранены в ESC через USB-порт с помощью основного компьютерного программного обеспечения VESC-TOOL;
15. Предоставление программного обеспечения для компьютерной настройки хоста (win7, ubuntu, Android);
16. Обеспечивают кабель передачи данных, соединяющий USB-порт ПК и ESC;
17. Магазин может выдавать обычные счета-фактуры НДС. Если вам нужен счет-фактура, предоставьте информацию о счете-фактуре и добавьте 3% налоговый балла;
18. Этот ESC является высококлассным продуктом, есть много параметров, которые могут быть изменены, пожалуйста, проконсультируйтесь с магазином перед съемкой;
Примечание 1: о преимуществах использования МОП-транзистора DirectFET:

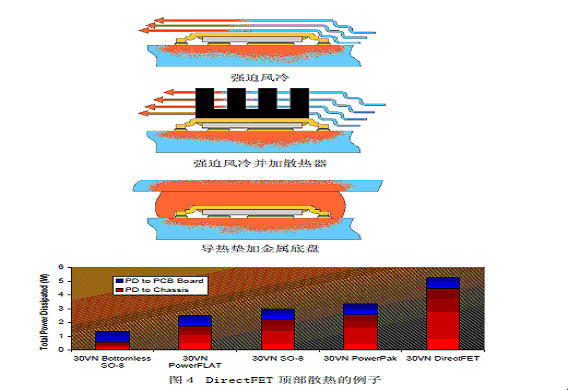

По сравнению с типичными небольшими свинцовыми пакетами, тепловое сопротивление DirectFET значительно снижено. В пакете DirectFET материал термостойкости между соединением и печатной платой-Только Металл выше и припой, используемый для установки. Тепловое сопротивление (Rthj-pcb) соединения SO-8 с печатной платой составляет около 20 °C/Wmax, в то время как прямой tfet посылка того же размера составляет менее 1 °C/W, А верхнее металлическое сливное соединение пакета DirectFET-это соединение чипа. Между посылка вкой и тепловым сопротивлением всего 3 °C обеспечивается низкий уровень теплового сопротивления/Вт. Благодаря этому метод отведения тепла устройства сильно отличается от предыдущего. Принудительное воздушное охлаждение или Теплопроводящая Наполняющая среда могут использоваться для передачи тепла в правильно Заземленный радиатор. Эти понятия иллюстрируют фигуры.
Если для добавления охлаждающего воздушного потока используется радиатор, то тепло, рассеиваемое Директором из верхней посылка, в два с половиной раза больше, чем у SO8. Эффективная верхняя теплоотдача означает, что тепло, излучаемое устройством, можно отводить от монтажной платы, увеличивая значение тока для безопасной работы устройства.
Использование технологии DirectFET от IR позволяет добиться лучшего теплового управления, более высокой производительности и полной функции FOC.
VESC 6 версия DirectFET™-BLDC драйвер двигателя-если вы строите Электрические Скейтборды, скутеры, велосипеды, это идеально.
Характеристики изделия:
Особенности
1. Датчик и датчик меньше управления двигателем датчика меньше двигателя
2. Сильный пусковой момент
3. Двойной алюминиевый радиатор
4. Регенеративное торможение, регенеративный контроль тока батареи
5. Управление FOC, почти бесшумная работа
6, Bluetooth-Совместимость с прошивкой Ackmaniac V3.102
7,5 В 1A BEC
8, ампер-час и ватт-час
9. Защита от перенапряжения
10. Мониторинг тока и напряжения
11. Мягкое отступление от перегрузки по току и перегрева
12, пределы низкого и высокого напряжения
13, регулируемый двигатель и ограничение тока батареи
Размеры
1. Ширина: 45 мм
2. Длина: (включая банк конденсатора) 56 мм
3. Максимальная толщина: 11 мм
Технические характеристики оборудования
1. Напряжение: 8v-60v (3s до 13s литий-ионный аккумулятор)
2. Постоянный ток: 80 А, 120 + мгновенный пик
3. Интерфейс управления: PPM, ADC, UART, USB, CAN
