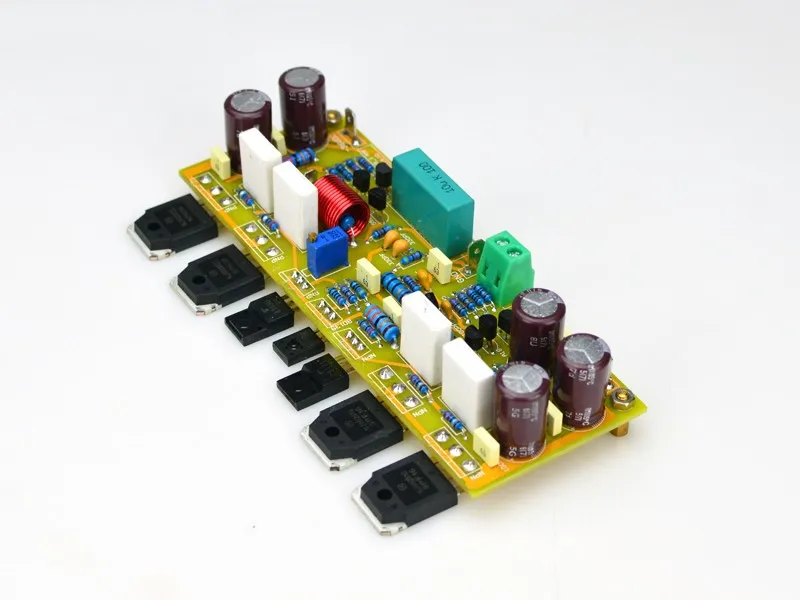

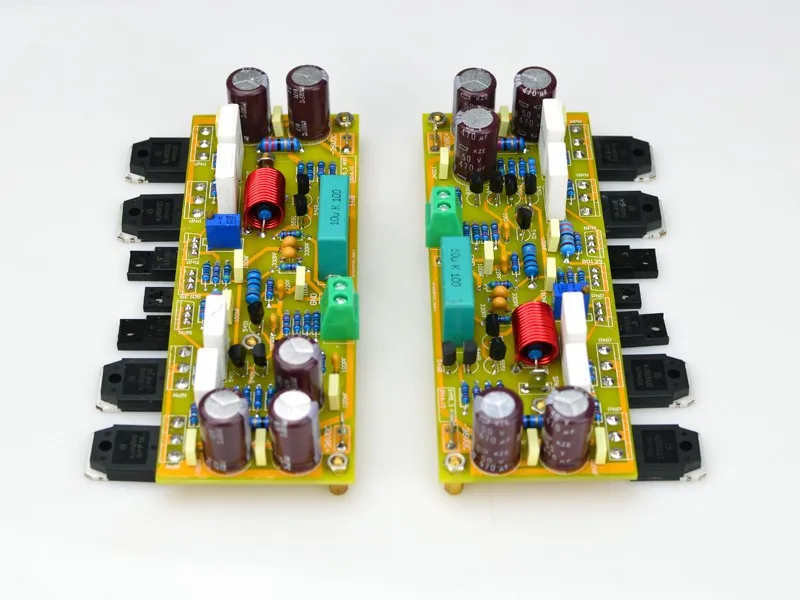

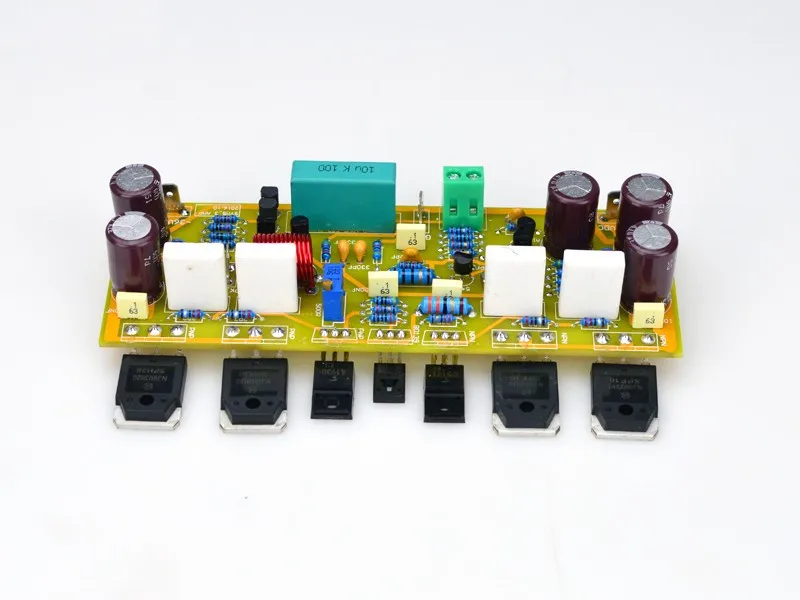

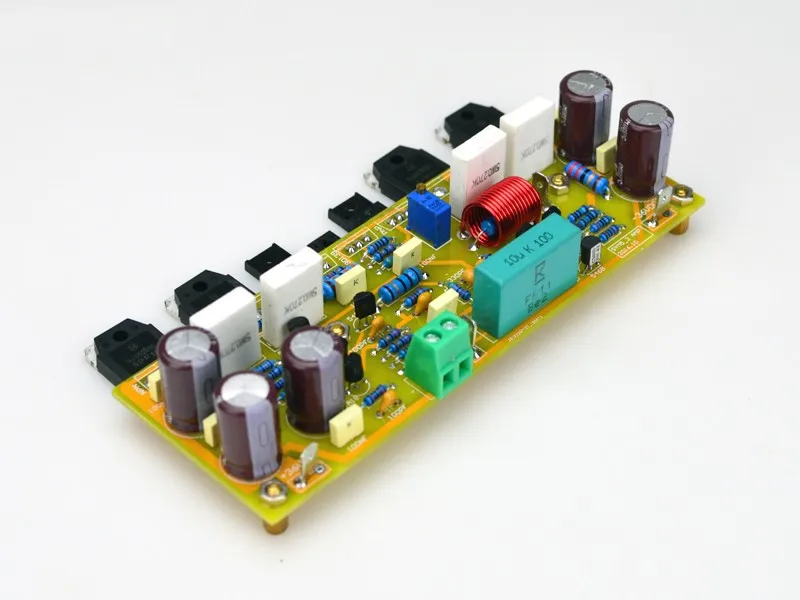

Дискретный 2-канальный усилитель мощности Hifi Classic Symasym5-3, комплектпечатная плата на NJW03020281

Детали:

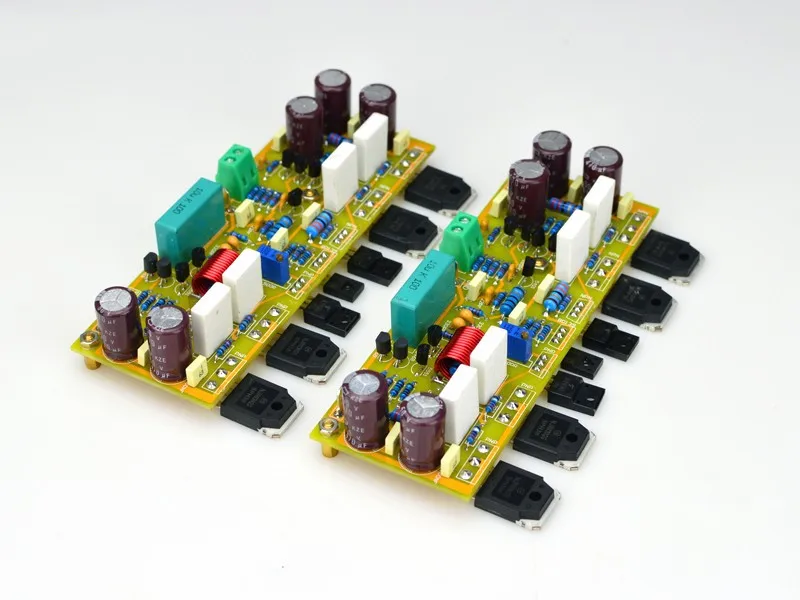

Аудиоусилитель Symasym5-3 на diyaudio forum-это очень известная линия, пока что почтовый трафик цепи очень активен, качество звука очень хорошее, монофоническая мощность 200 Вт очень подходит для домашнего использования, схема работает класса AB, производительность очень стабильна. Состояние: класс AB Выходная мощность: 200 Вт + 200 Вт (8Ω) <В = ± 45 В> Рабочее напряжение: постоянный ток + - 20 в --- + - 45 в Искажение: THD составляет 0.002% на 1 килогерц и полная мощность THD-0.005% в 10 килогерц и полная мощность Размер печатной платы: FR4 138x50x1,6 мм Силовой Транзистор: используя на NJW0302 / 0281, каждый канал имеет 2 пары параллельного выхода. Приводная трубка: Toshiba 2SC4793 / 2SA1837, Термосоединение с ST BD139 Малый сигнальный транзистор на MPSA18 2N5551,2N5401 Philips BC556 / BC546 Инструкции по отладке: Проверьте любое напряжение сопротивления белого цемента как V1. (Обычно Регулировка V1 при 15-22 мВ будет хорошей)

Примечание:

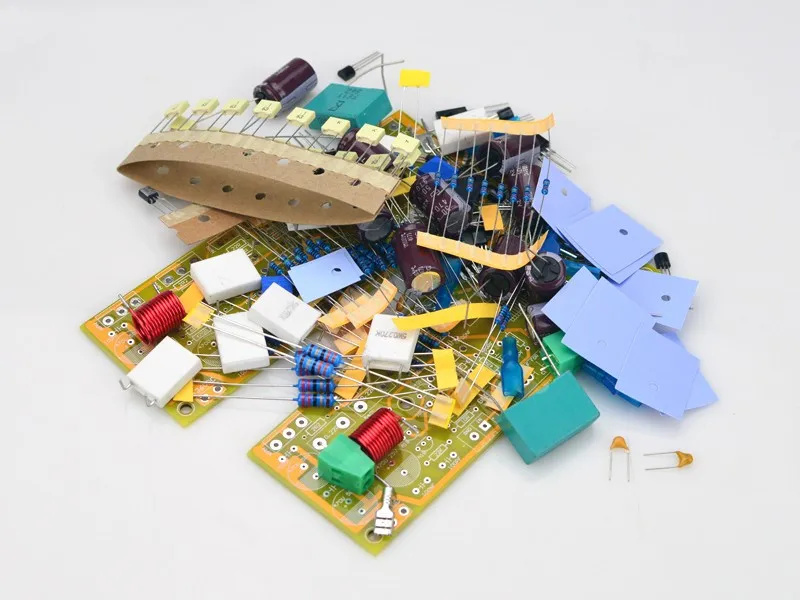

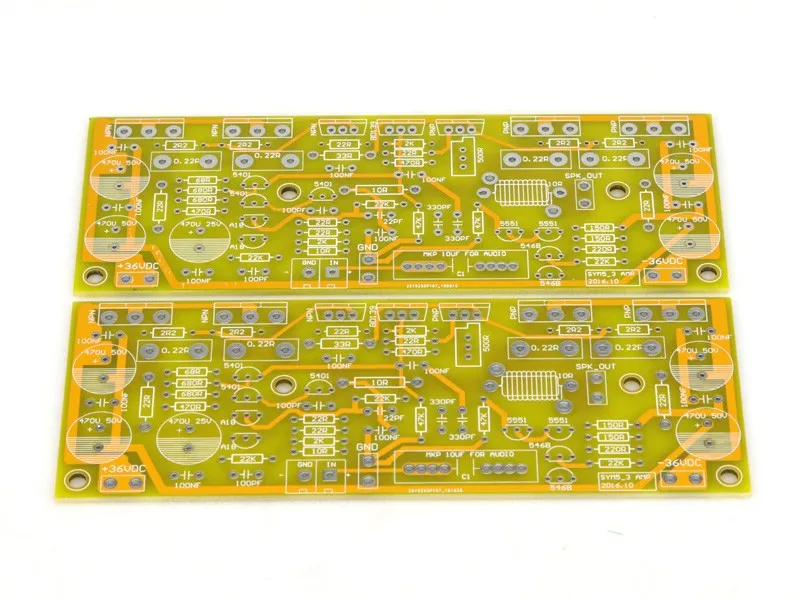

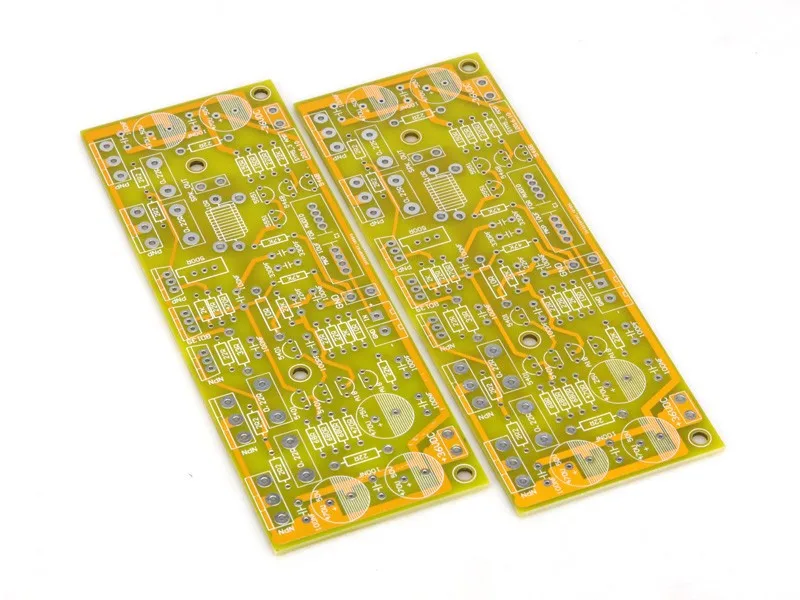

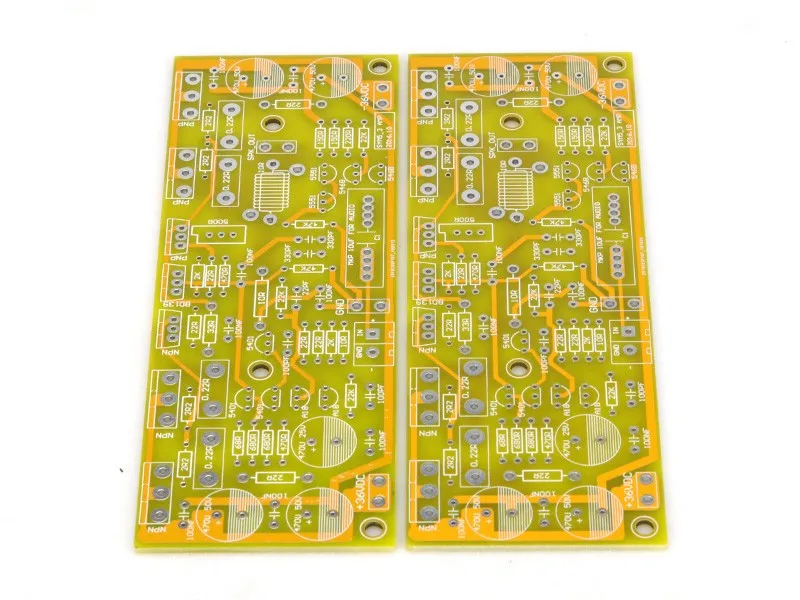

Чистая печатная плата: всего одна пара печатных плат, без деталей Набор для самостоятельной сборки: Все детали нужно припаять самостоятельно. Сборная плата: хорошо протестирована
