Информация о товаре и специфика товара
Тип изделия: розетка прицепа

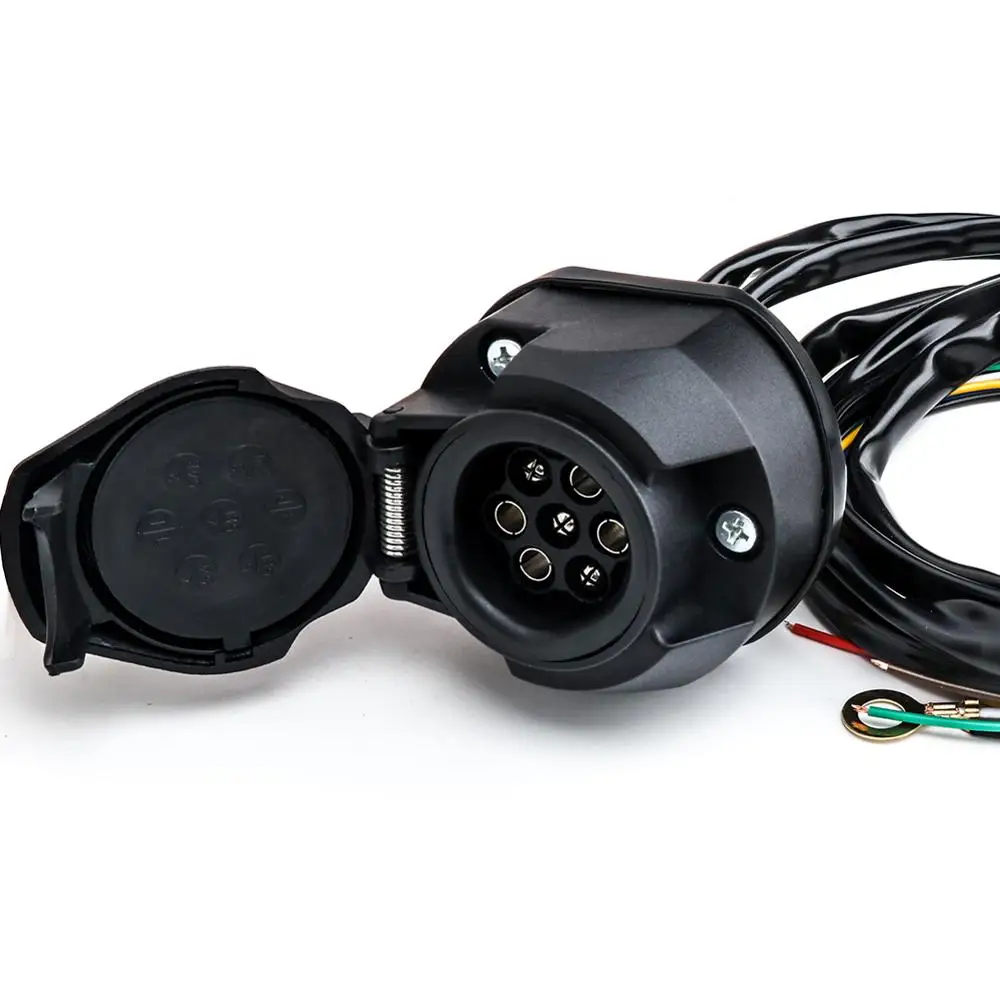

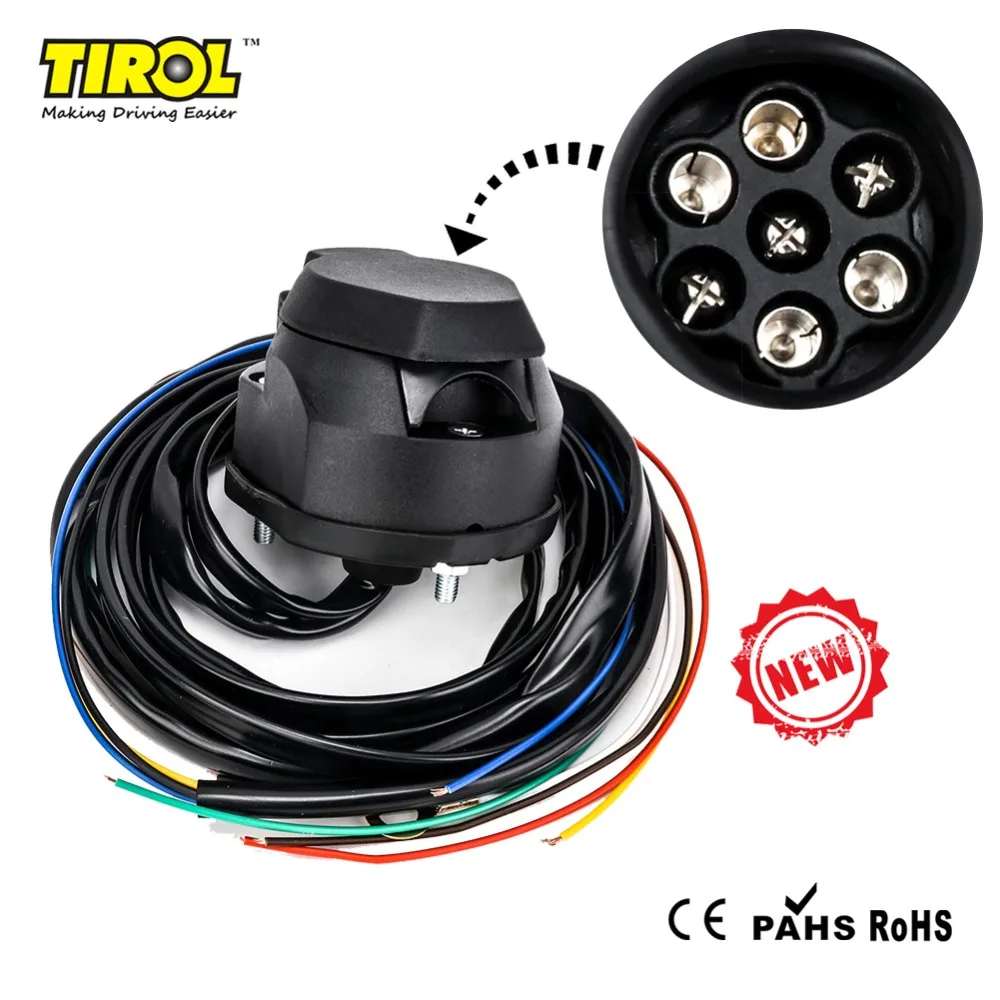

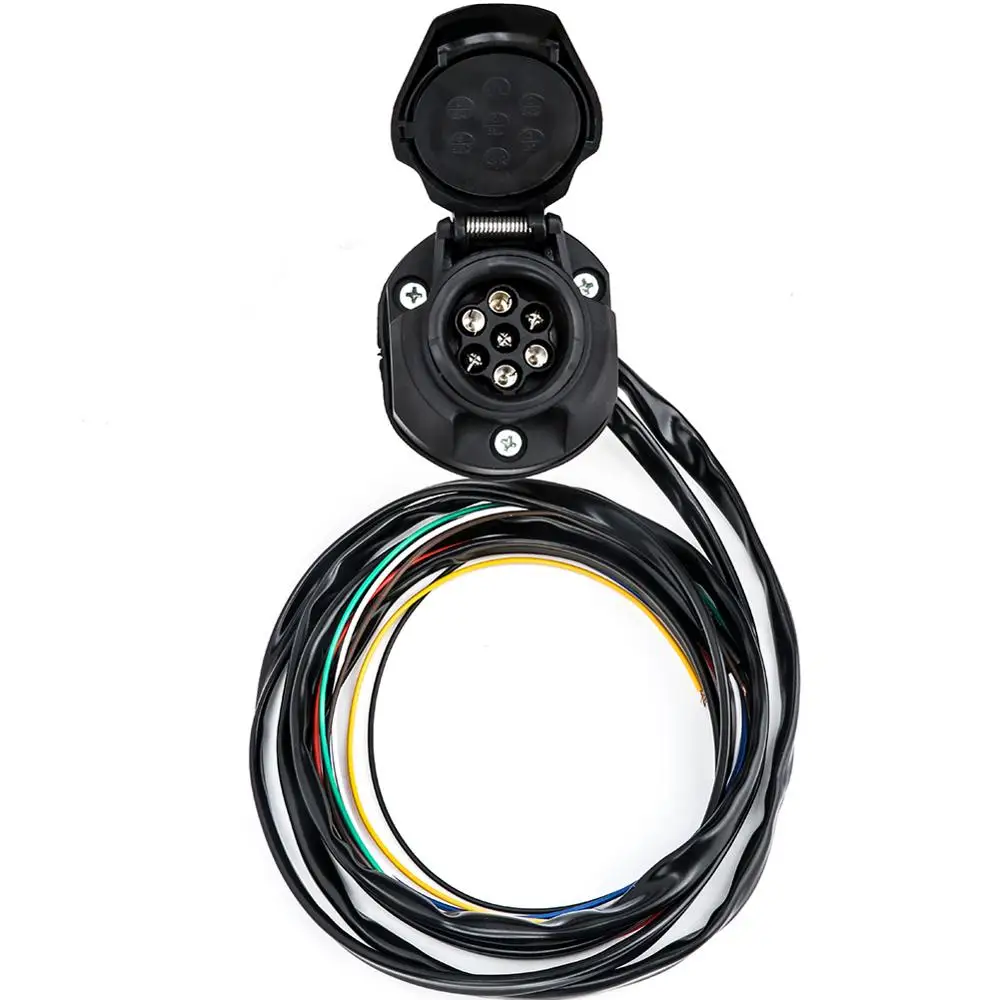

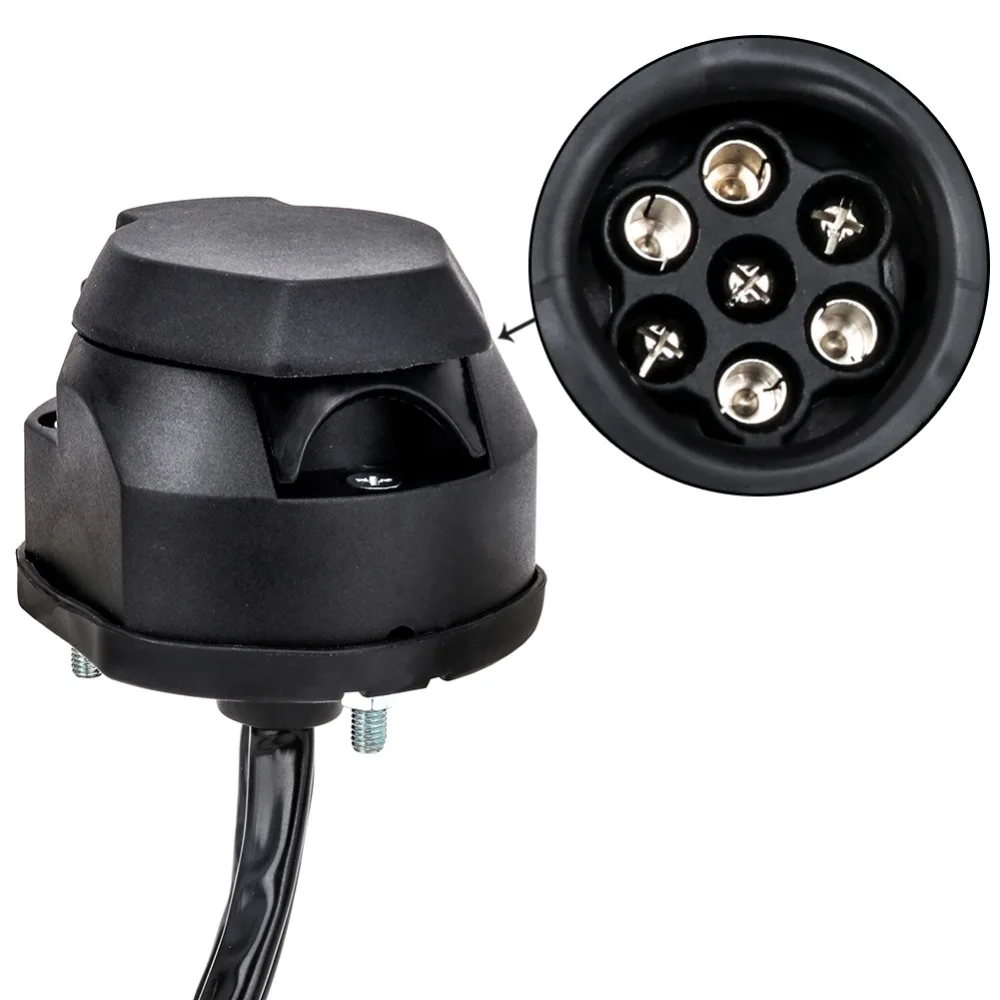

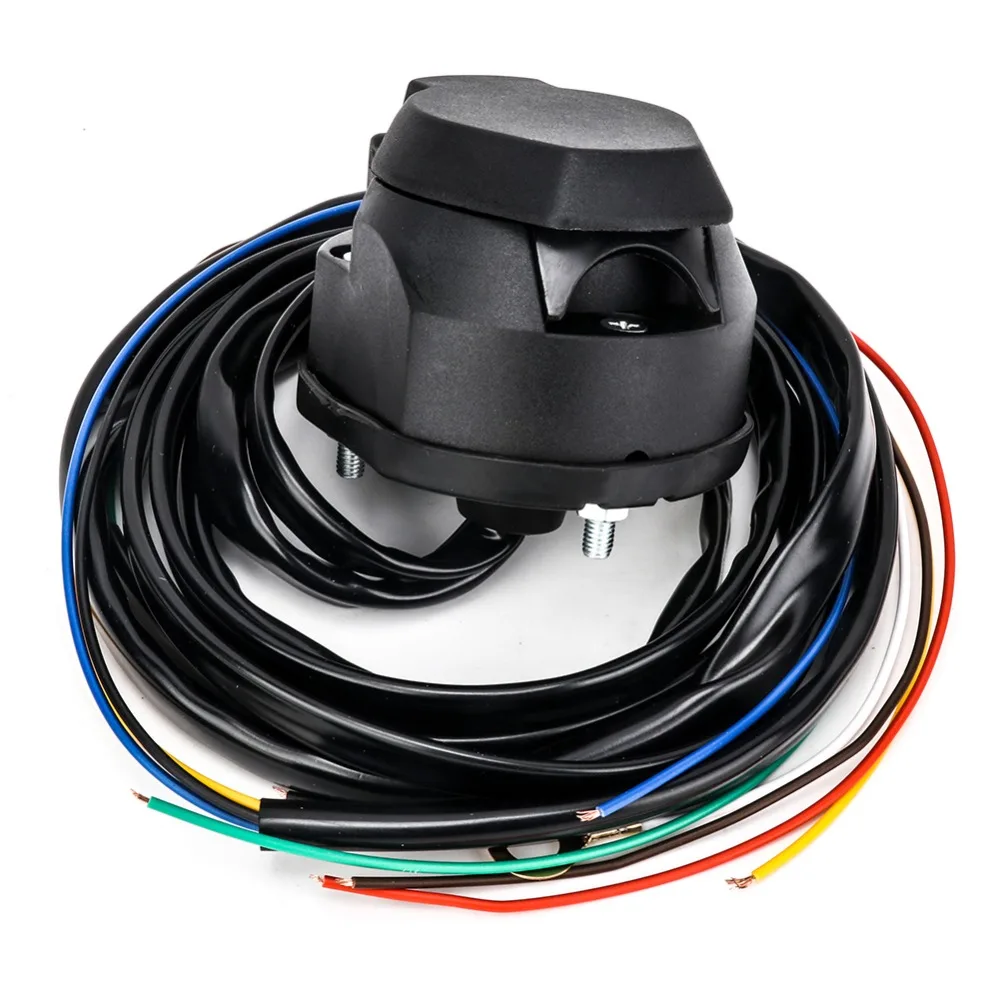

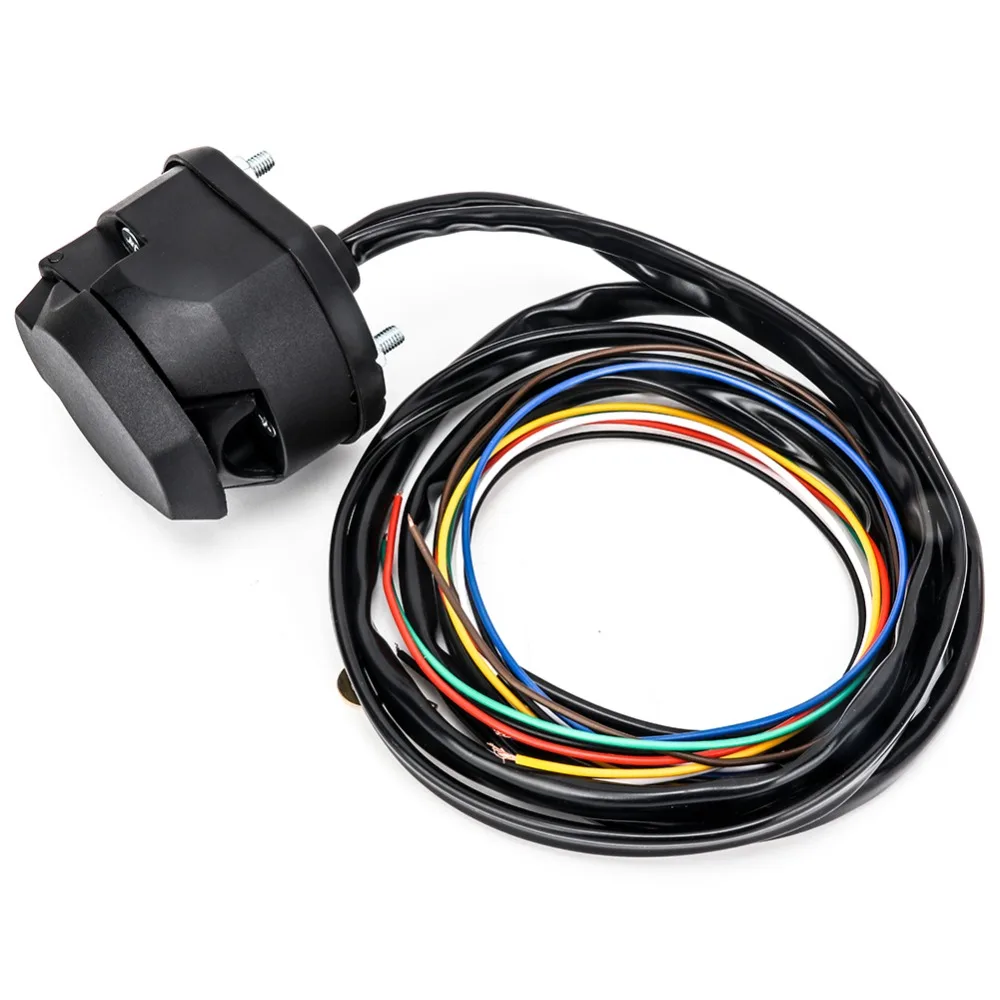

Наименование товара: 7-контактная розетка для прицепа
Место происхождения: Нинбо, Китай (материк)
Бренд: Tirol
Артикул: T25557
Размер упаковки: 23*18*8 см
Вес: 350 г
Цвет: черный
Материал: ABS + медь
Напряжение: 12 В

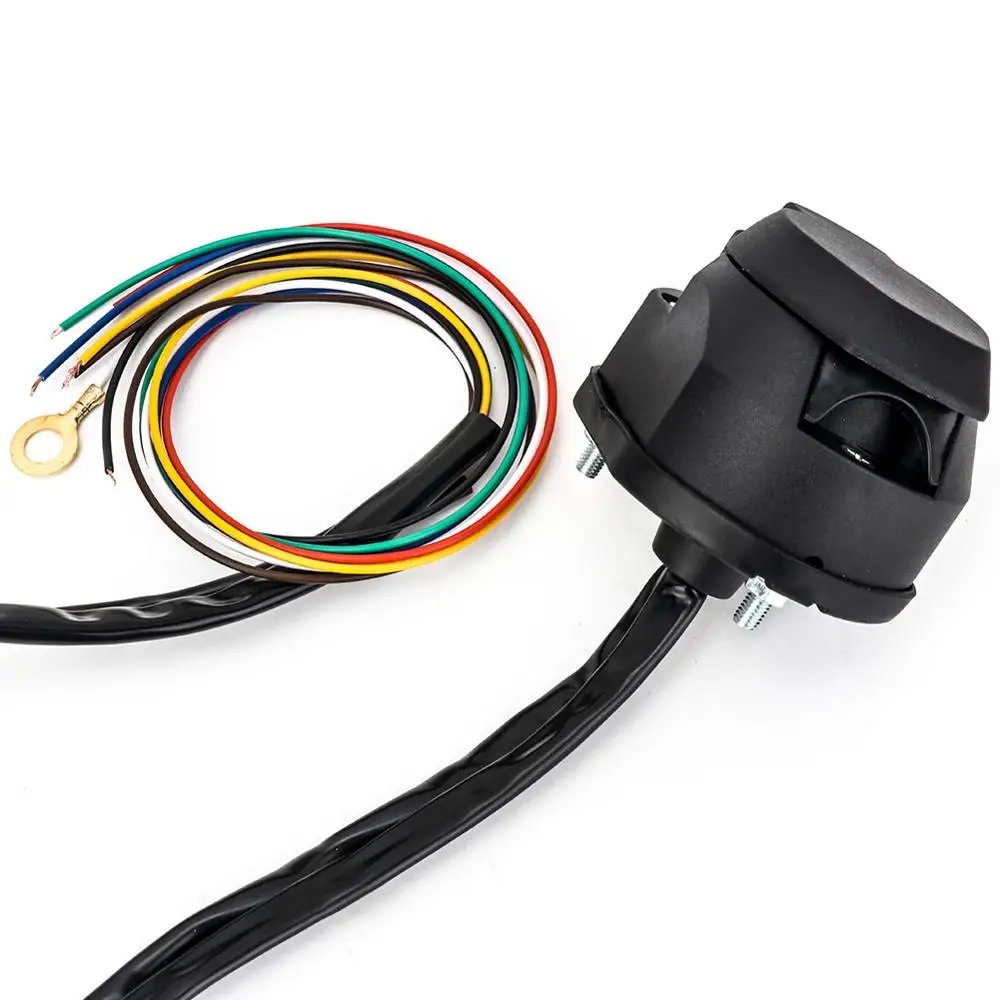

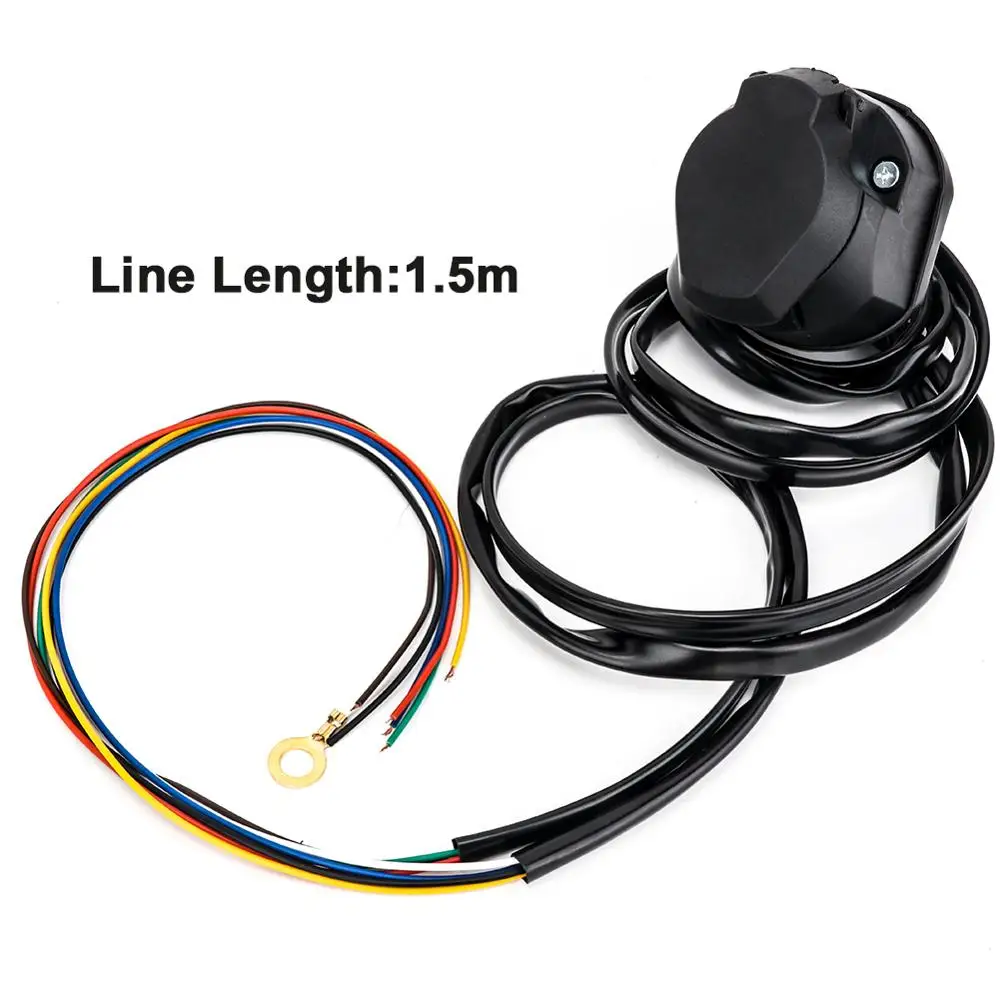

Длина провода: 1,5 метров
Сертификация: CE, ROHS, PAHS
Особенности: Подключение основного транспортного средства и дополнительного прицепа; Перенос с транспортного средства на прицеп
Описание продукта:

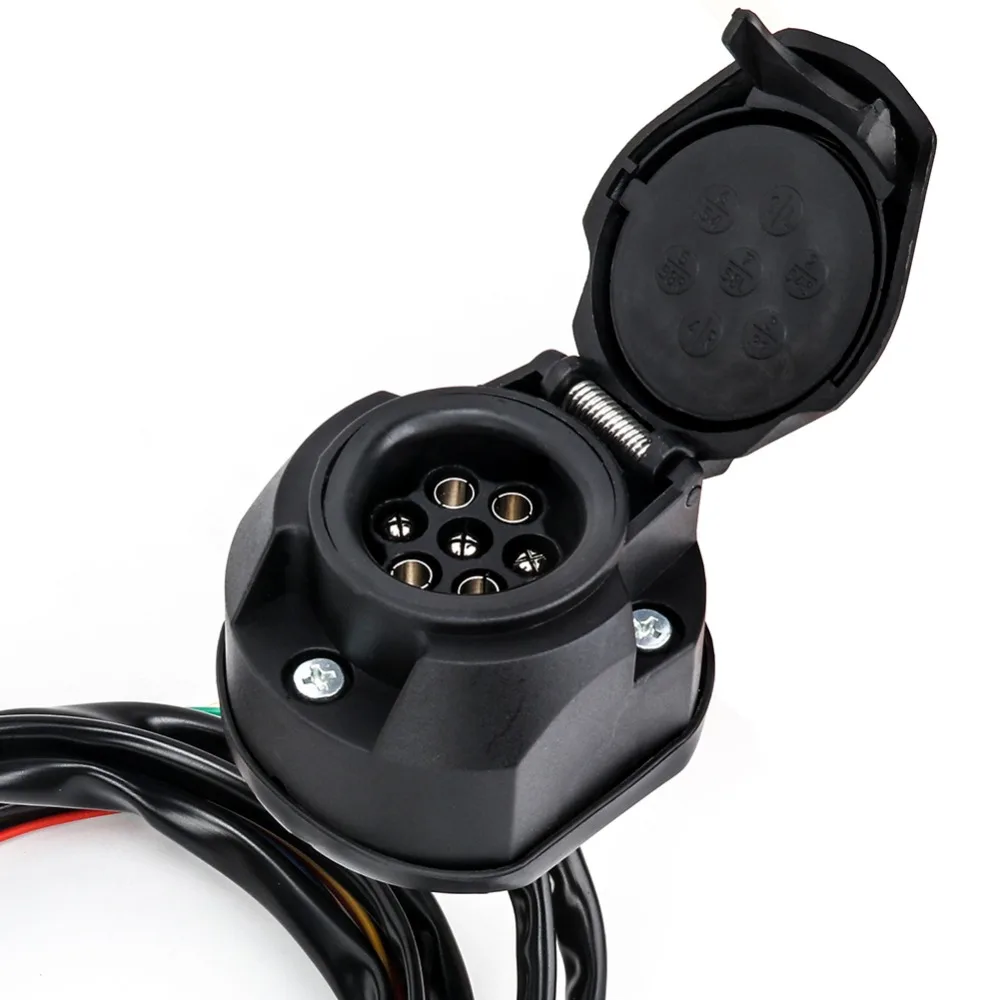

Это 7-контактный разъем для использования в автомобиле. Он изготовлен из АБС-материала для долговечного и длительного использования., С удлинителем для прицепа длиной 1,5 м, разъем для прицепа свинцовый Удлинительный кабель свободно сотрудничает с розеткой и вилкой европейского стандарта для питания прицепа или автофургона, этот разъем предназначен для автомобилей европейского стандарта, это прекрасный аксессуар для ваших автомобилей.
1. Для стандартных европейских автомобилей и прицепов розеток; Широко используется.
2. Хорошая проводимость, контакт из чистой меди, быстрое и быстрое соединение
3. Идеально подходит для новых фаркопов или для замены поврежденных розеток на существующих автомобилях.
4. Безопасная и надежная производительность, разумный дизайн. Красивый внешний вид, удобное использование
5. Установите безопасное соединение между буксировочным автомобилем и прицепом с помощью этого 7-контактного. Пластиковая розетка черного цвета имеет некоррозионную, ударопрочную конструкцию салона, которая исключает укорачивание.

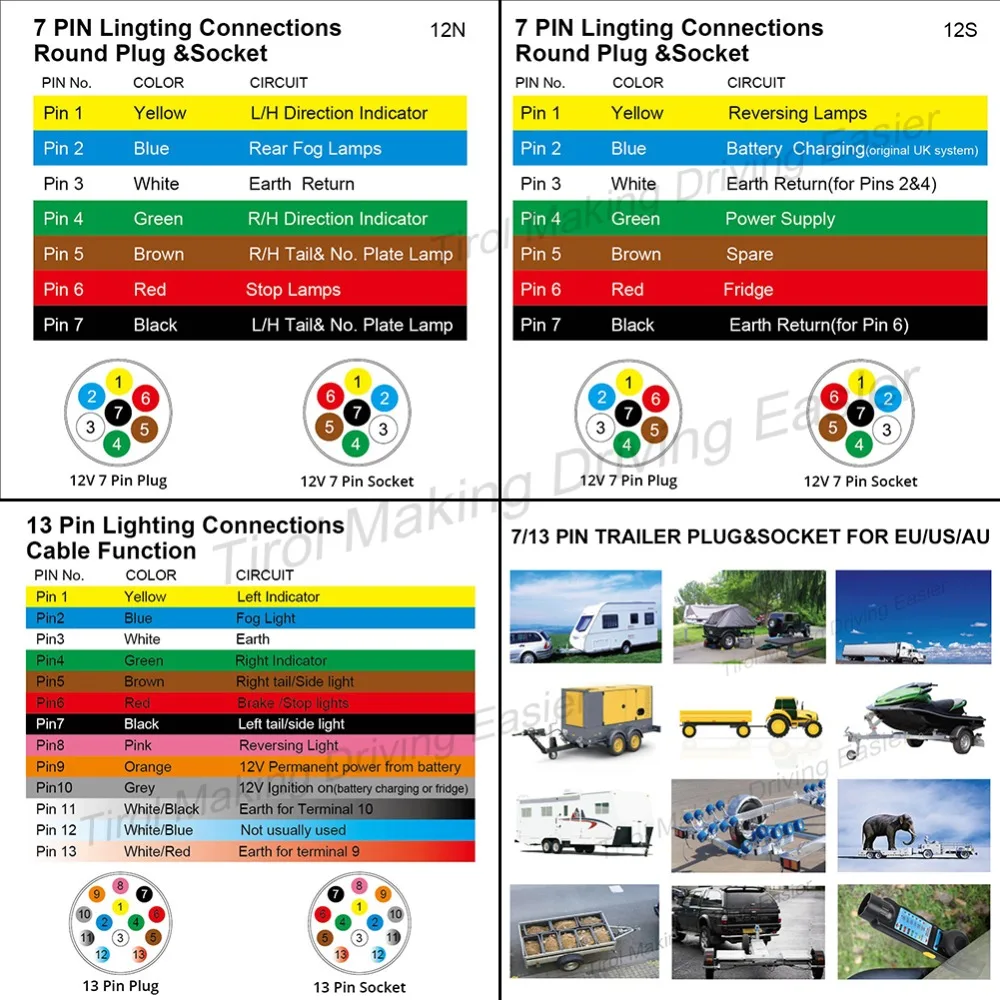

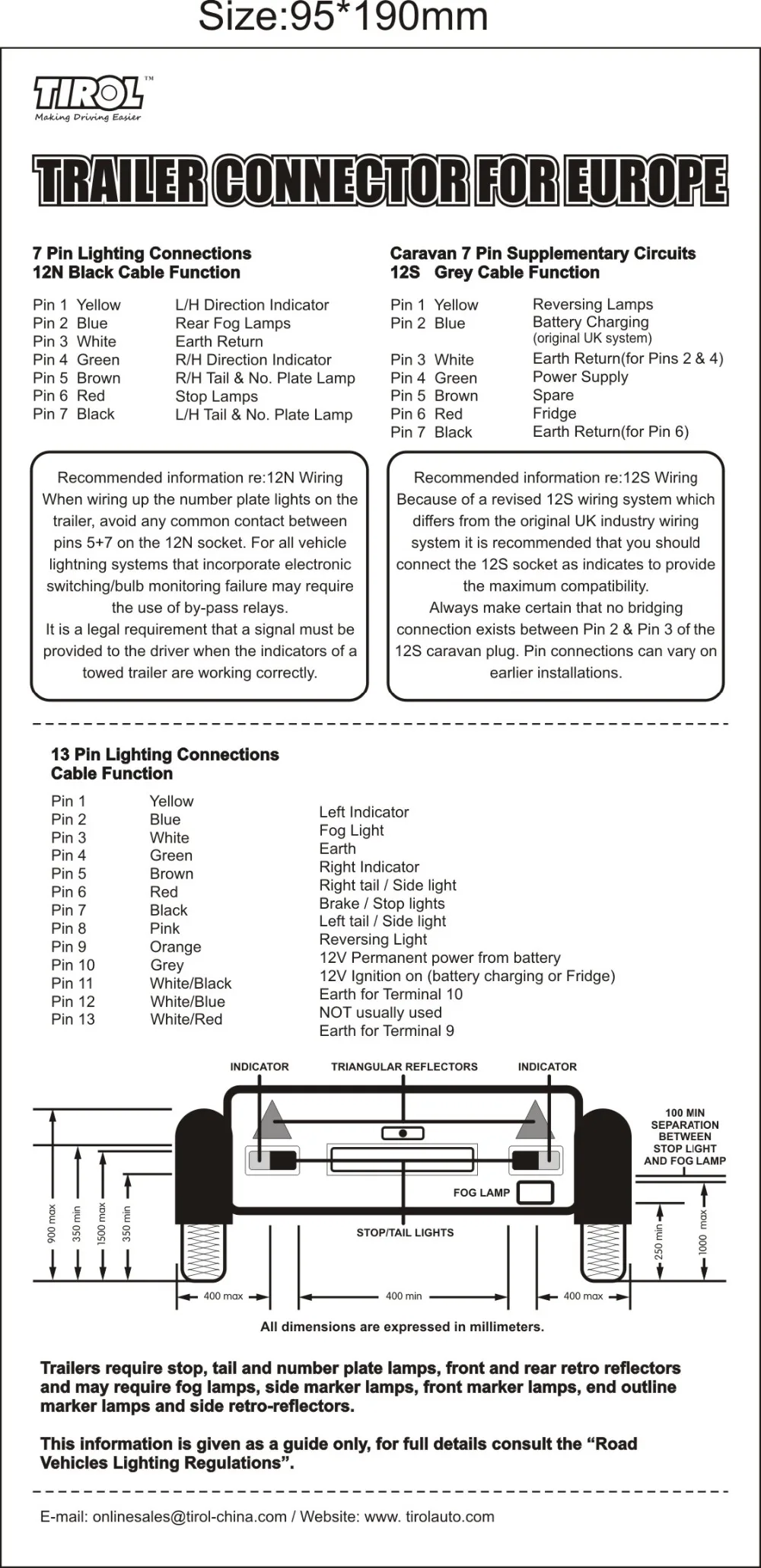

• Конфигурация проводки:
7-контактные подключения для подсветки-12 N черный кабель
Контактный 1-желтый провод (левый/ч указатель поворота)
Контактный 2-синий провод (задние противотуманные фары)
Контакт 3-белый провод (возврат заземления)
Контактный 4-зеленый провод (указатель поворота вправо/ч)
Контакт 5-Коричневый провод (правый/H хвост и нет. Лампы)
Контактный 6-Красный провод (стоп-сигналы)
Контакт 7-черный провод (левый/H хвост и нет. Лампы)
Caravan 7 pin дополнительные схемы 12S серый кабель Функция
Желтые фонари заднего хода Pin 1
Зарядное устройство Pin 2 Blue (оригинальная система Великобритании)
Контакт 3 White Earth Return (для контактов 2 и 4)
Зеленый источник питания Pin 4
Штифт 5 коричневый запасной
Pin 6 красный холодильник
Контакт 7 возврат черной земли (для контакта 6)
13-контактные подключения для подсветки-функция кабеля
Pin1-желтый провод (левый индикатор)
Pin2-синий провод (противотуманная фара)
Pin3-белый провод (возврат заземления)
Pin4-зеленый провод (правый индикатор)
Pin5-Коричневый провод (правый хвост/босветильник)
Pin6-красный провод (стоп-сигнал/стоп-сигнал)
Черный провод Pin7 (левый задний/боковой фонарь)
Розовый провод Pin8 (фонарь заднего хода)
Розовый 9-оранжевый провод (питание от батареи 12 В)
Pin10-серый провод (12 В на зажигании (зарядка аккумулятора или холодильник)
Pin11-белый/черный провод (заземление для Teminal 10)
Контакт 12-белый/синий провод (обычно не используется)
Контакт 13-белый/красный провод (земля для Teminal 9)
Это показывает стандартные цвета проводки, но ваш автомобиль может быть нестандартным. Если это не так, то следует отметить, на какой пин-номер переходит каждый провод, прежде чем снимать старый разъем, и просто подключить новый одинаково.

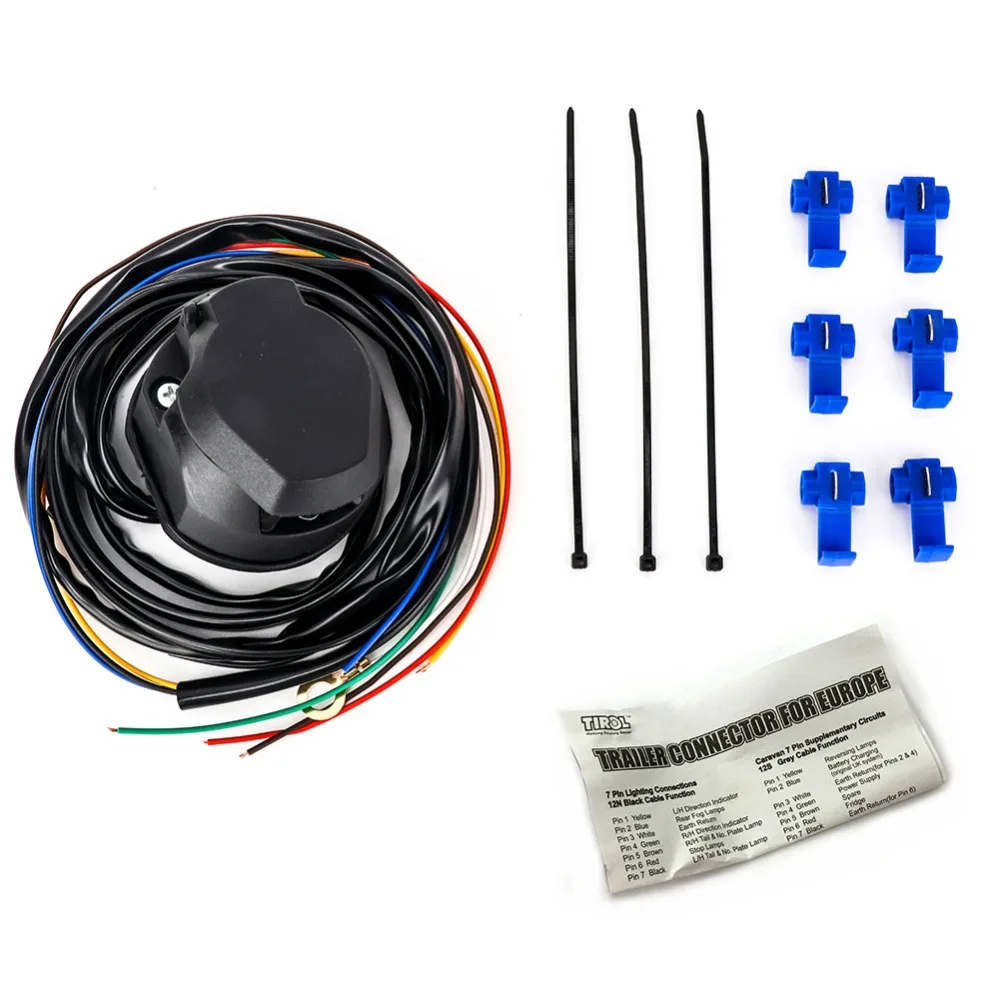

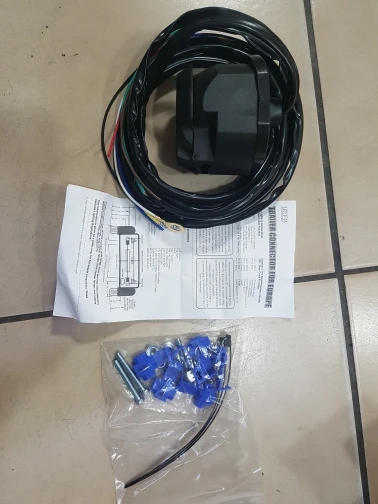

Упаковка включает:
1 * гнездо прицепа
Информация об упаковке
Тип блока: 1 шт./компл.
Размер посылка: 23*18*8 см
Вес посылка: 0,4 кг
