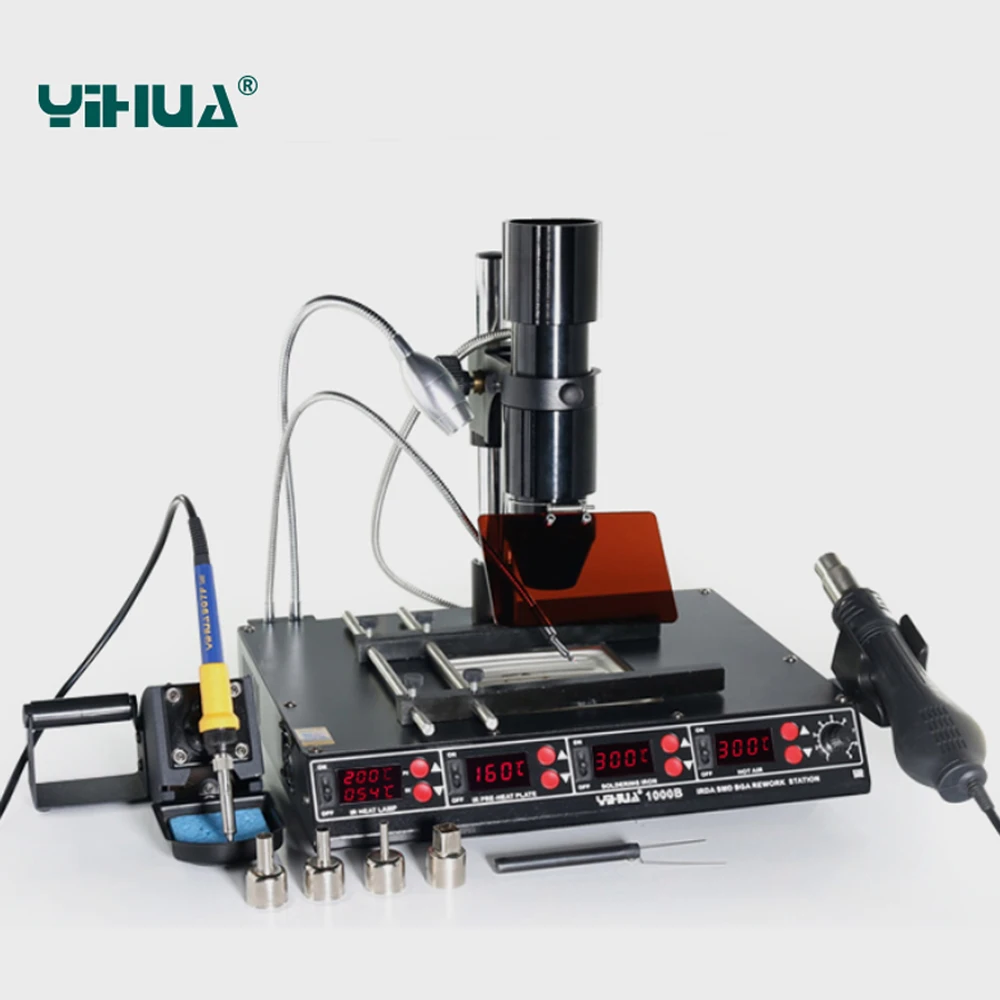

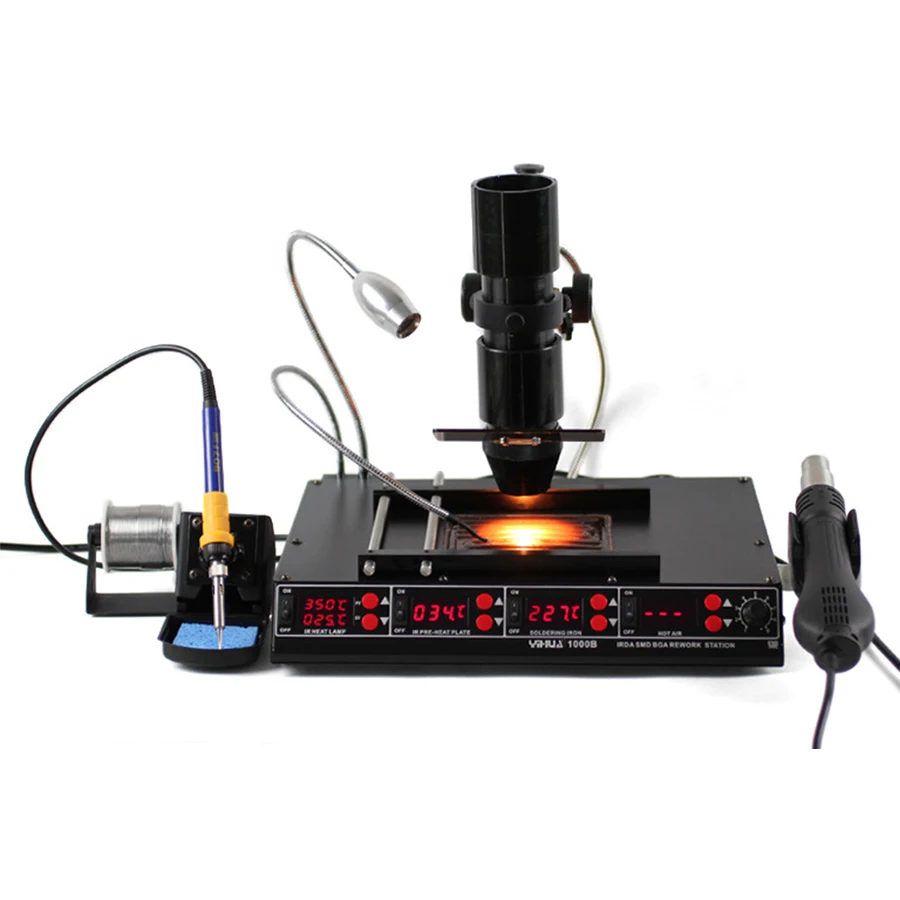

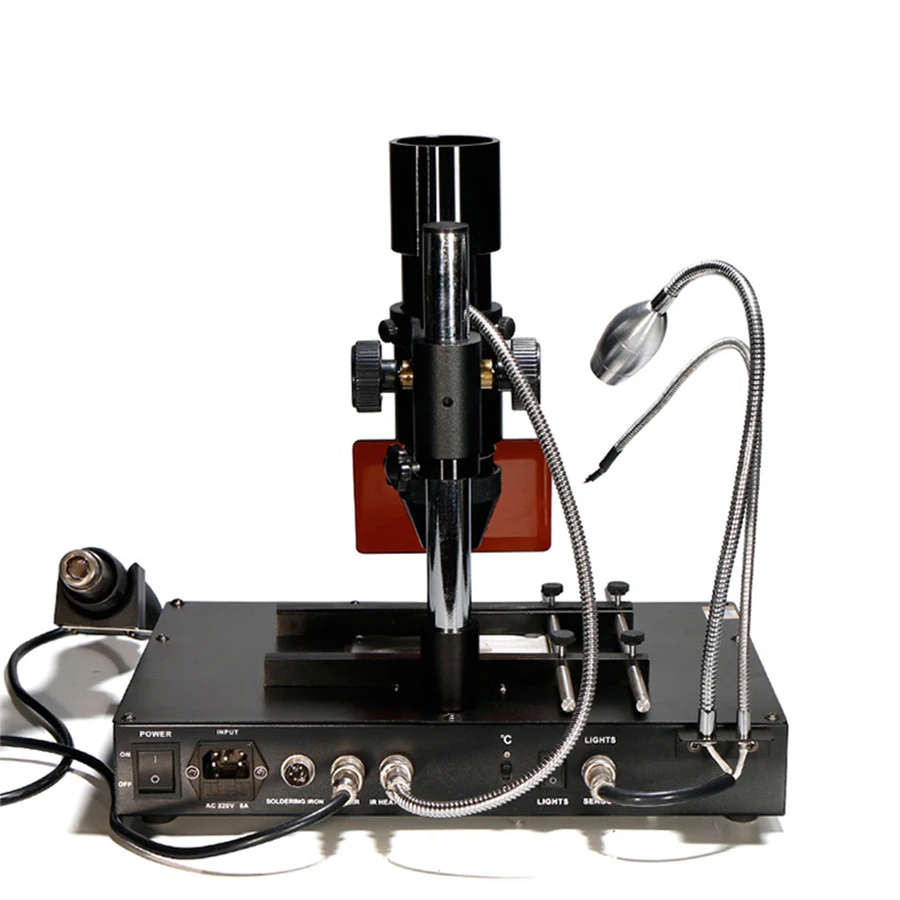

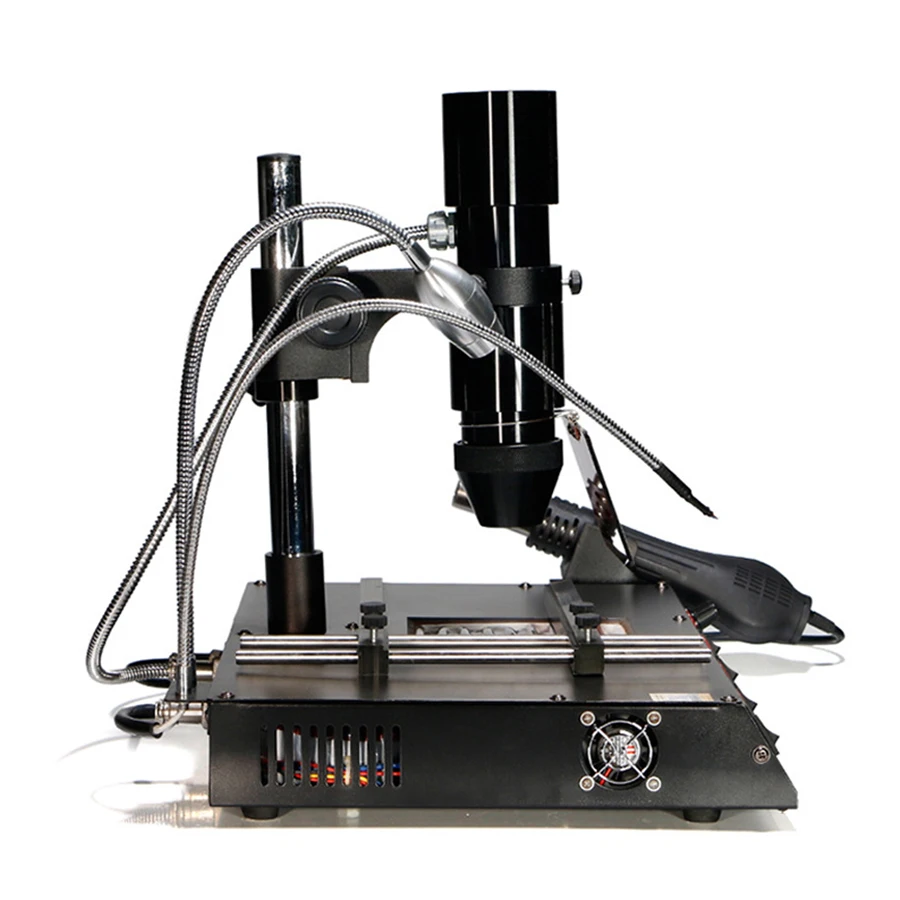

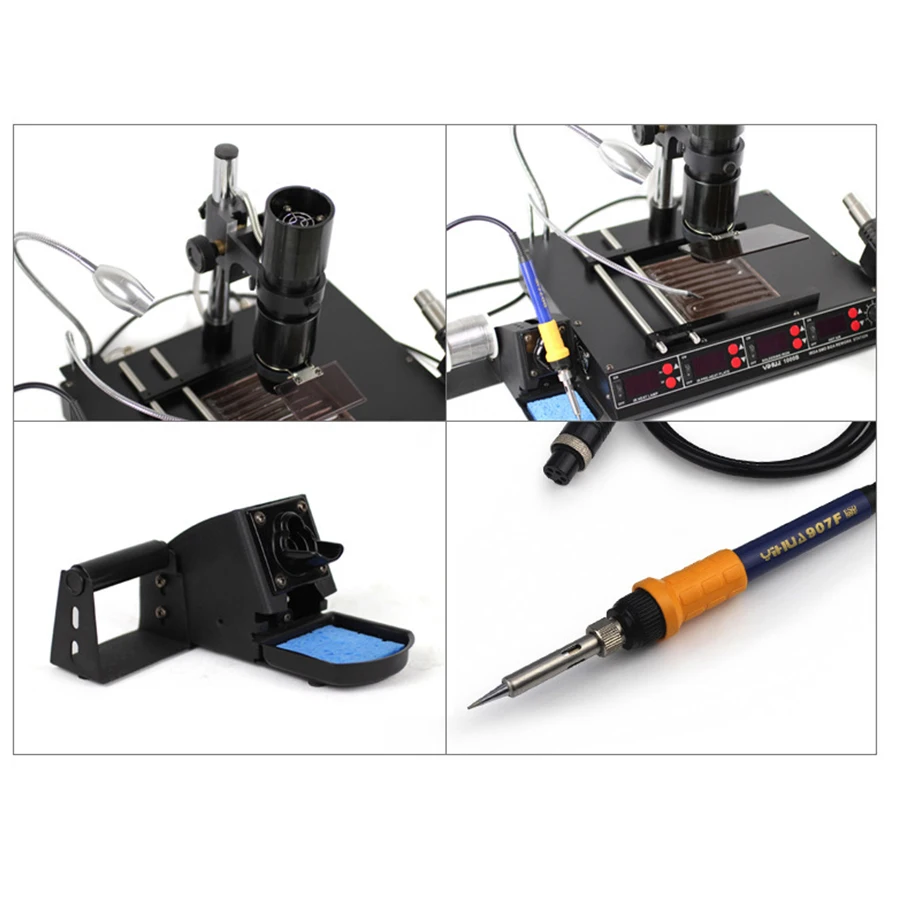

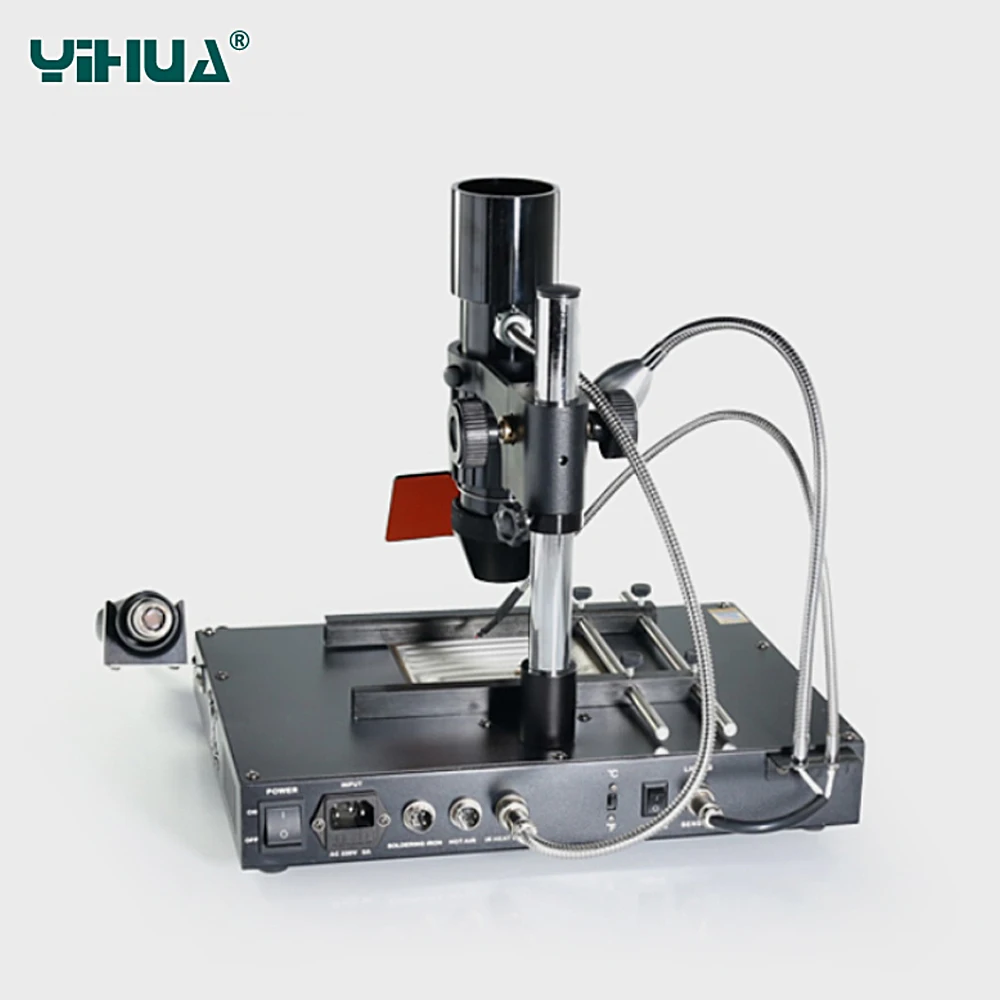

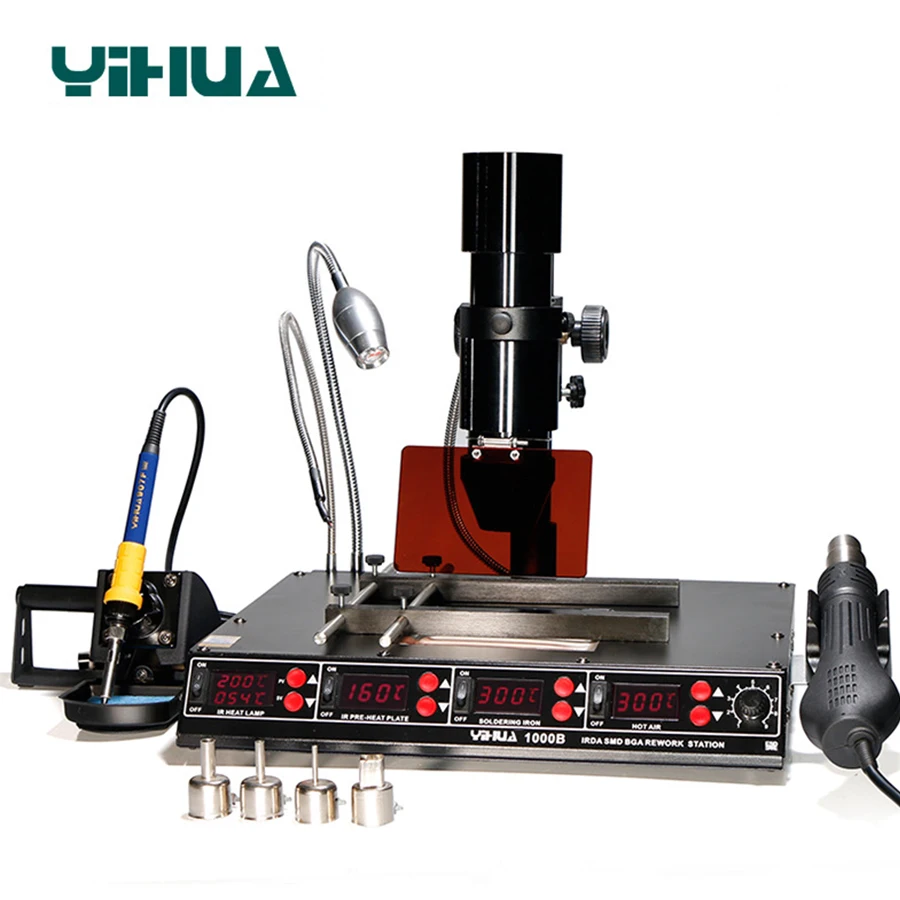

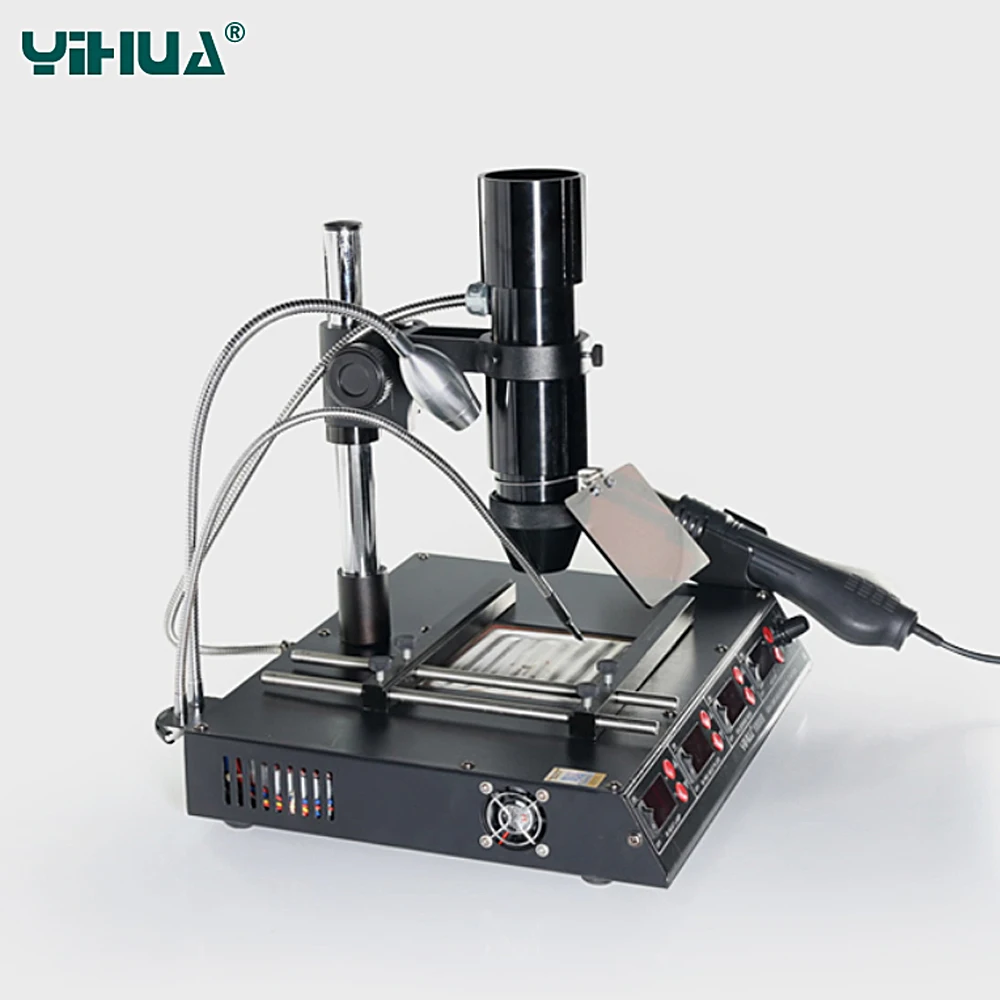

YIHUA 1000B 3 функции в 1 Инфракрасная паяльная станция SMD горячего воздуха + 75 Вт паяльники + 540 Вт станция предварительного нагрева 110В220В

YIHUA 1000B 3 функции в 1 Инфракрасная паяльная станция SMD горячего воздуха + 75 Вт паяльники + 540 Вт станция предварительного нагрева 110 В/220 В

Описание продукта:

Характеристика

1. С помощью нового микрокомпьютера SAMSUNG PID programmable технология контроля температуры и использует инфракрасный источник и оптику, чтобы направить тепло на отдельные компоненты без вытеснения других SMT частей с помощью eddies воздушных токов.

2. Принять инфракрасную технологию сварки, которая независимая разведка, прочность инфракрасного проникновения, компоненты равномерного нагрева, за традиционным нагревом горячего воздуха, поклялись предотвратить сдув IC окружающих мелких компонентов.

3. Техник фокусируется на инфракрасном нагреве легко подходит для большинства компонентов удаления/замены и повторной работы.

4. Инфракрасные лампы с источником тепла долговечны, незатратны и легко заменяются.

5. Имеет яркое нежное, низкое напряжение светодиодное освещение, безопасность и энергосбережение.

6. Он имеетРежим контроля температуры внешнего датчика, который определяется датчиком температуры поверхности IC, эта функция хороша для работы новичка, это безопасный способ защиты компонентов.

7. Компоненты для монтажа (SMT) размером 15-35 см.

8. Эта машина имеет 540 Вт системы отопления, широко до 120 мм * 120 мм.

9. Предварительно нагревающаяся пластина черного цвета, с точки зрения фотики, черный цвет легко поглощает нагрев, сокращает время разогрева.

10. Мощный дизайн функции человека, со следующими функциями

A. Функция коррекции температуры коррекция температурного диапазона-50 °C ~ + 50 °C (аналоговое значение инфракрасной лампы 580).

B. Функция отображения температуры по Цельсию/Фаренгейту

11. Эта машина также имеет функцию горячего воздуха и паяльника, если у вас есть устройство, вы можете использовать для всех компонентов припоя, снятия пайки, предварительного нагрева, ремонта всех компонентов, особенно микро BGA компоненты.

Технические данные

Напряжение AC220V ± 10%

Максимальная потребляемая мощность 1415 Вт

Станция предварительного нагрева деталей

Максимальная потребляемая мощность 540 Вт

Светоизлучающие компоненты дальней инфракрасной нагревательной пластины

Диапазон температур 50 °C-300 °C/122 °F ~ 572 °F или 50 °C ~ 200 °C/122 °F ~ 488 °F

Тип дисплея СИД

Область предварительного нагрева 120*120 мм

Инфракрасная лампа части

Максимальная потребляемая мощность 150 Вт

Светоизлучающие компоненты инфракрасного излучения лампы

Диапазон температур 100 °C-350 °C/212 °F ~ 662 °F

Стабильность температуры ± 1 °C

Тип дисплея СИД

Эффективная площадь облучения 35*35 мм

Поставляется с 2 чашками объектива, вы можете выбрать два стакана объектива от 28 мм/38 мм/48 мм.

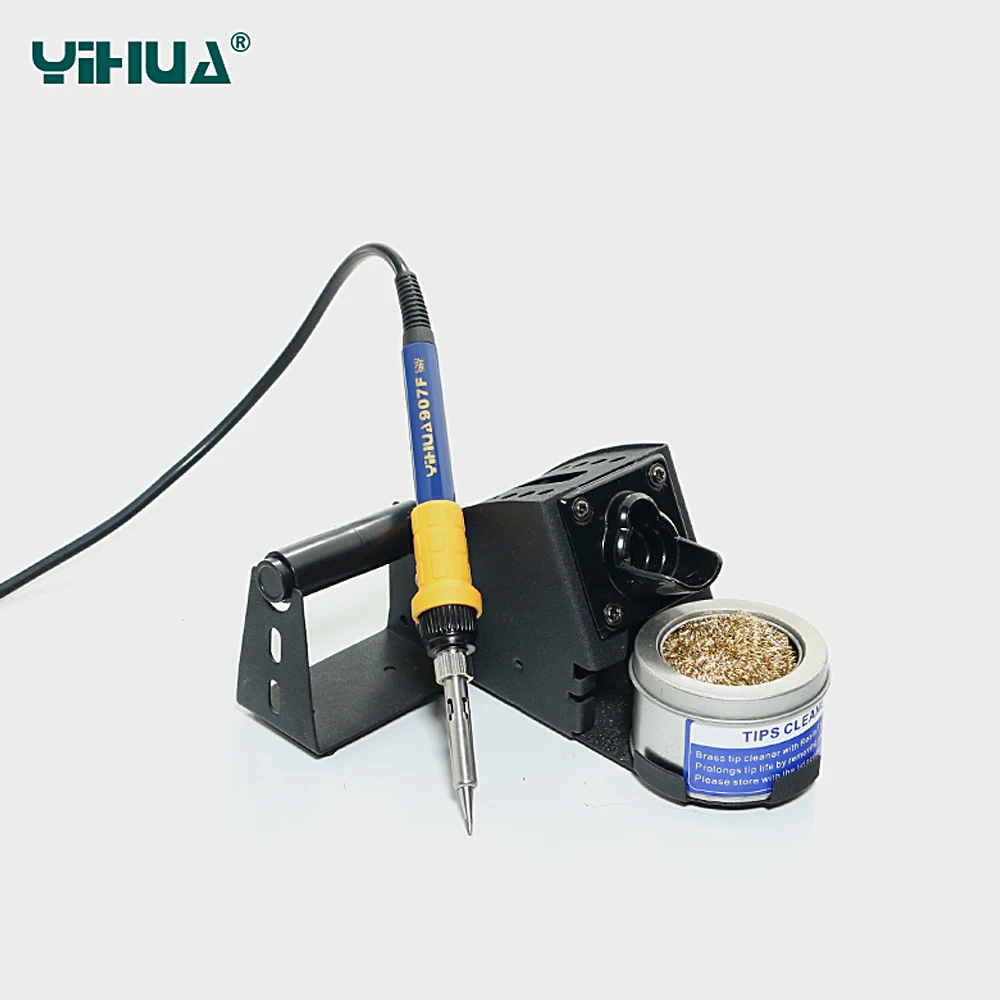

Паяльная станция часть

Максимальная потребляемая мощность75 Вт

Нагревательные элементы для импортный нагреватель

Диапазон температур 200 °C-480 °C/392 °F ~ 896 °F

Стабильность температуры ± 1 °C (Статика)

Наконечник заземленного напряжения <2 мВ

Сопротивление заземления наконечника <2 Ом

Тип дисплея светодиодного табло

Длина кабеля ручки ≥ 100 см

Горячий воздух перерабатывает часть

Максимальная потребляемая мощность 700 Вт

Нагревательные компоненты скелетного типа керамический нагреватель

Тип воздушного потока бесщеточный вентилятор спиральный ветер

Воздушный поток ≤ 130 л/мин

Диапазон температур 100 °C-480 °C/212 °F ~ 896 °F

Стабильность температуры ± 1 °C (Статика)

Тип дисплея СИД

Длина кабеля ручки ≥ 100 см

Операция Инфракрасная паяльная станция BGAОбратите внимание

1. Ремонт печатных плат требует мер предосторожности и необходимых защитных мер

1) для обеспечения того, чтобы обе стороны печатной платы подогревали зоны без плавких взрывоопасных легковоспламеняющихся компонентов, таких как: пластик, дисплей, камера телефона, светодиод, электролитические конденсаторы.

2) Убедитесь, что ни один горючий плавкий взрывозащищенный элемент в инфракрасном свете не может светиться на области, если вы не можете избежать, необходимо использовать светоотражающую бумагу, чтобы это не было. Как пластик, дисплей, камера телефона, LED, электролитические конденсаторы.

2. В соответствии с IC размером, используйте подходящий диаметр лампы чашки (размер лампы больше, чем размер IC); Установите огни чашки Минимизируйте расстояние между лампой и IC, чтобы облегчить нагрев.

3. Убедитесь, что рабочая среда не является большим воздушным потоком, чтобы предотвратить потерю тепла, хорошо защищенные меры, когда это необходимо.

4. Нанесите паяльную пасту на IC перед пайкой, также вы можете предварительно разогреть, затем нанести паяльную пасту, особенно BGA пакет IC, должен быть ранним разогревом, затем нанести паяльную пасту, паяльная паста проникает в дно IC.

5. Носите термозащитные перчатки и очки. Поместите козырек, чтобы защитить глаза.

6. Включите мощность инфракрасного света, установите температуру около 280 °C. Сделайте соответствующие регулировки в зависимости от размера IC и печатной платы. IC при инфракрасном излучении будет быстро нагреваться (обычно от 1 до 3 минут).

7. Только что начала использовать этот продукт, лучше всего попробовать использовать брошенную печатную плату переработать несколько раз. И так знаком с использованием этого продукта, затем проводим нормальные ремонтные работы.

Использование

1). Подходит для распайки и пайки BGA, SOIC, CHIP, QFP, PLCC пакет SMD IC,

Особенно подходит для распайки BGA модуля, компьютерной материнской платы Северного и Южного моста,

Все виды материнских плат для мобильных телефонов SMT IC и светодиодных ламп.

2). Усадка, сушка краски, удаление клея, размораживание, нагревание, пластиковая сварка и т. Д.
