QIACHIP 433 МГц беспроводной 4-канальный выходной модуль декодирующий ресивер + Широкий передатчик кодирования напряжения для пультов дистанционного управления 433 МГц

Инструкция:

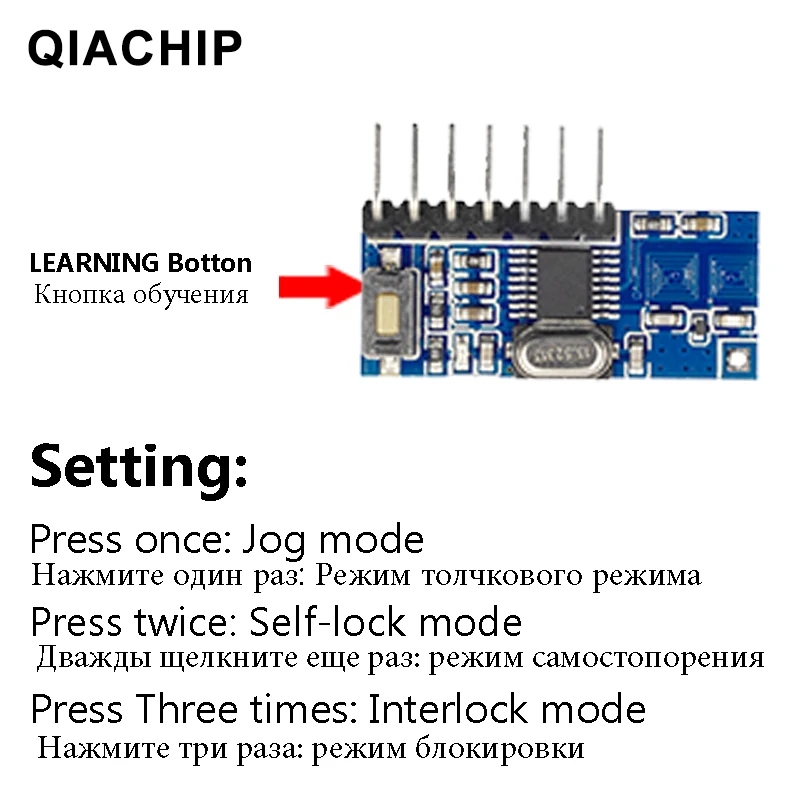

Проверьте видео-инструкцию через компьютер.1. Удалите имеющиеся данные: 8 раз нажмите кнопку обучения. Ответ: светодиодный индикатор мигает 7 раз.2. Код дистанционного обучения: нажмите клавишу обучения один раз, два или три раза (см. Ниже).Включается Светодиодный индикатор: режим обучения активен. Нажмите любую кнопку пульта дистанционного управления.Светодиодный индикатор мигает три раза: обучение успешно завершено.3. Тест: после вышеуказанной операции плата приемника может управляться с помощью пульта дистанционного управления.Больше передатчиков с различными идентификаторами можно узнать и сохранить дополнительно, начиная с шага 2.Возможна смесь различных режимов.Использование кнопок (устанавливает режим и запускает процесс сопряжения):Нажмите один раз: режим инчинга (мгновенный режим)Нажмите дважды: режим самоблокировки (переключение 4 каналов)Нажмите три раза: блокированный режим (выбранный канал активен и очищен, если другой канал становится активным)

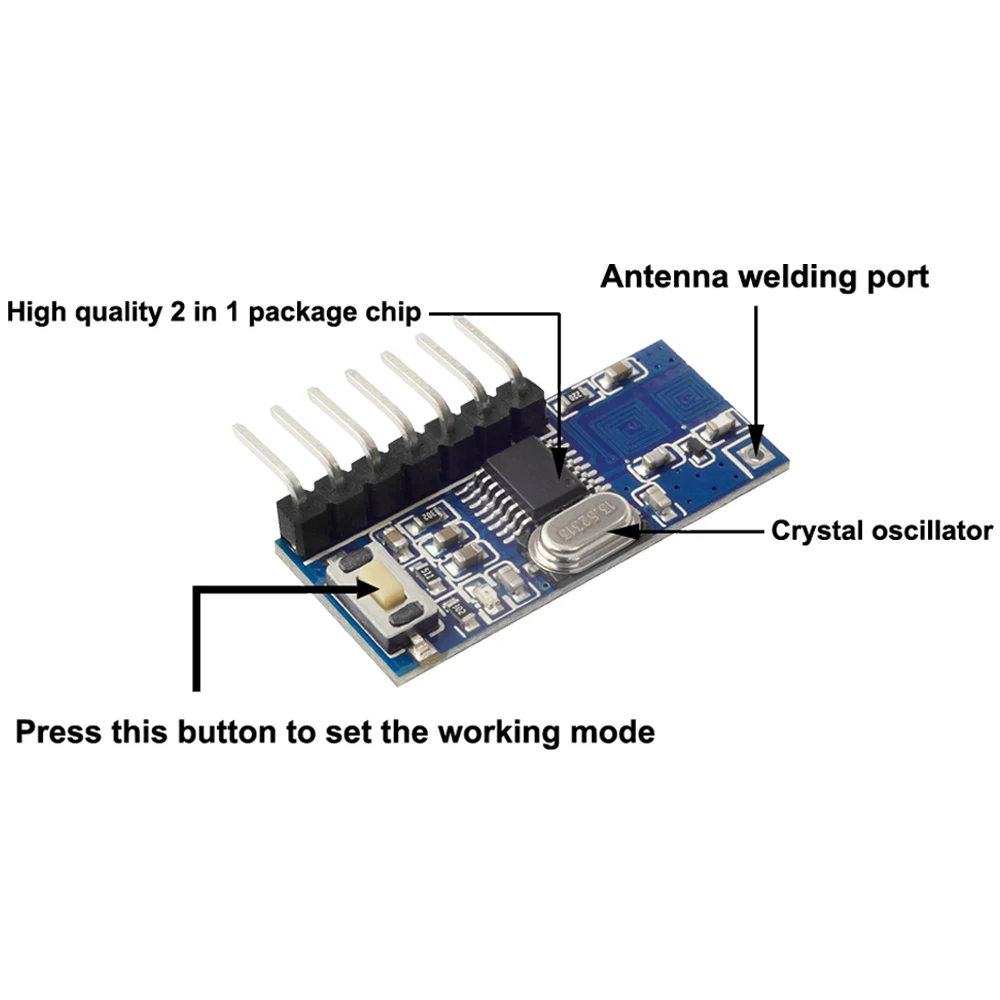

Описание модуля приемника:

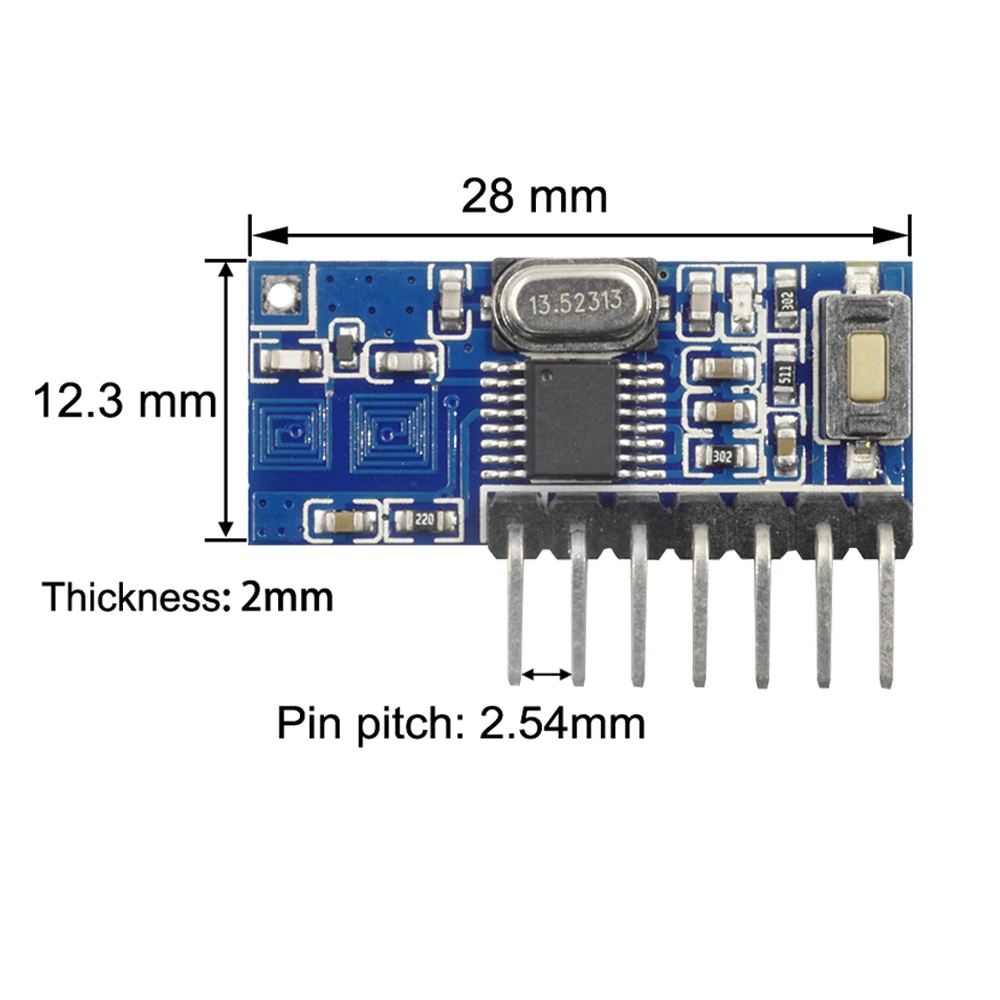

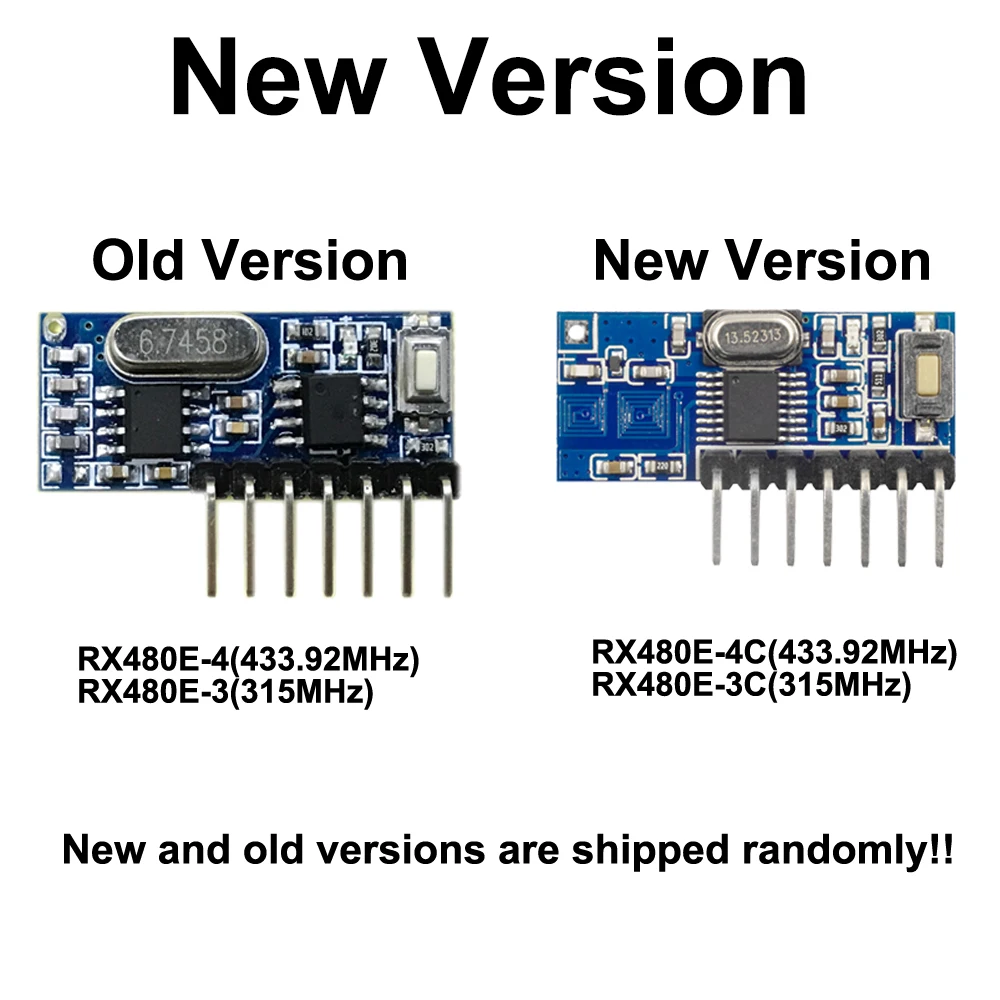

Модель изделия: RX480E-4CРабочее напряжение: 3 В постоянного тока-5 ВТок покоя: ≤ 5 мАВыходной ток: 10 мАРабочая частота: 433 МГцЧувствительность приема:-108дбРасстояние получения: 15 метров вышеДиапазон частот: ± 0,2 МГцРежим работы: инчинг, самоблокировка, блокировка

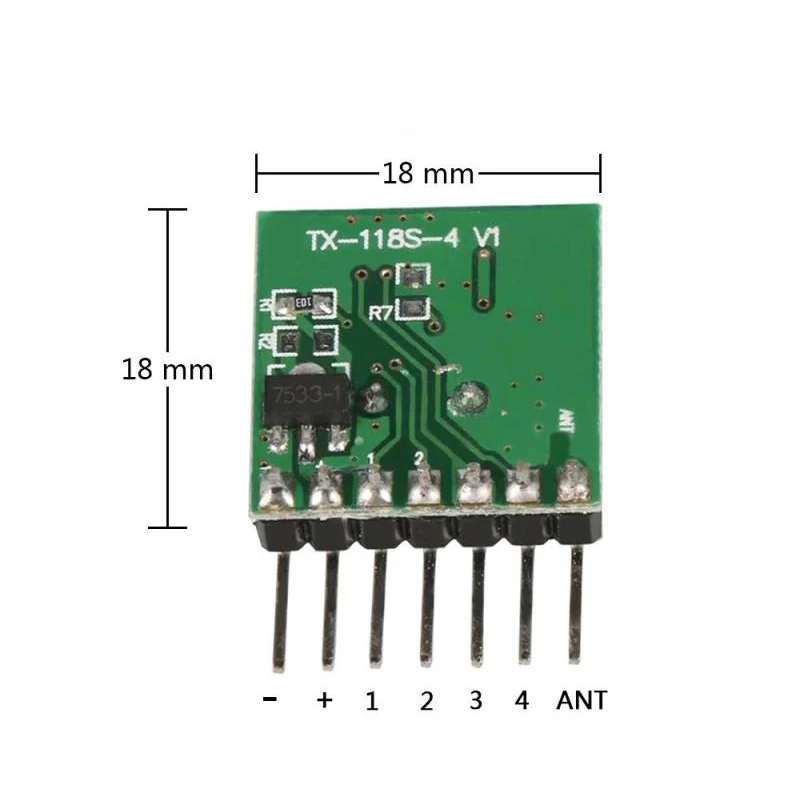

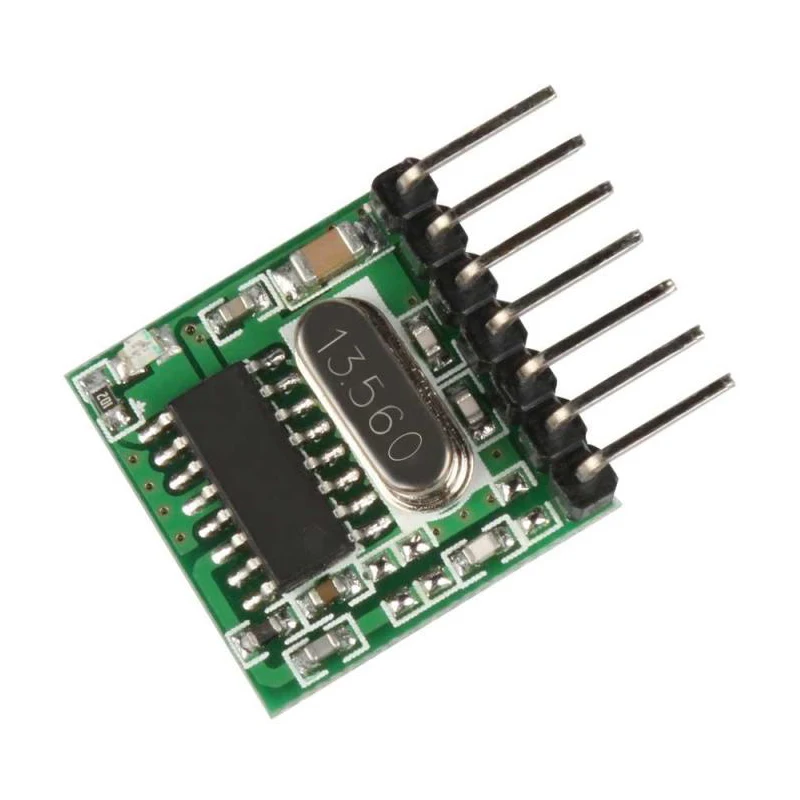

Описание передающего модуля:

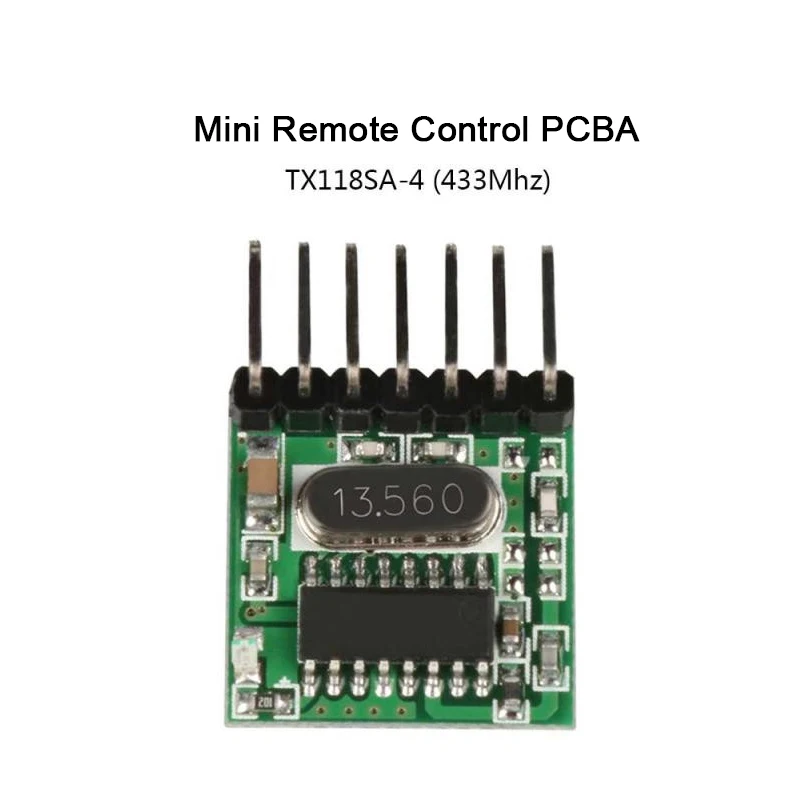

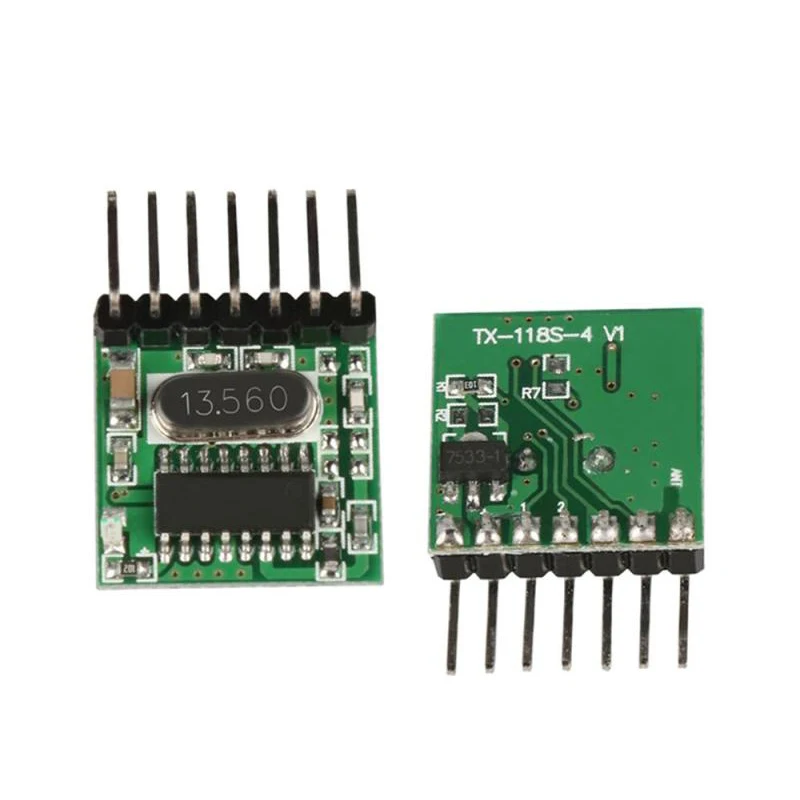

Модель изделия: TX118SA-4Рабочее напряжение: 3 В постоянного тока-24 ВМощность передачи: 11dbmРасстояние: 25 метров вышеТок излучения: 10 мАСкорость Огня: максимум 10 КБ/сМодуляция: ASKКодирование: Обучающий код EV1527

Информация о спецификации:

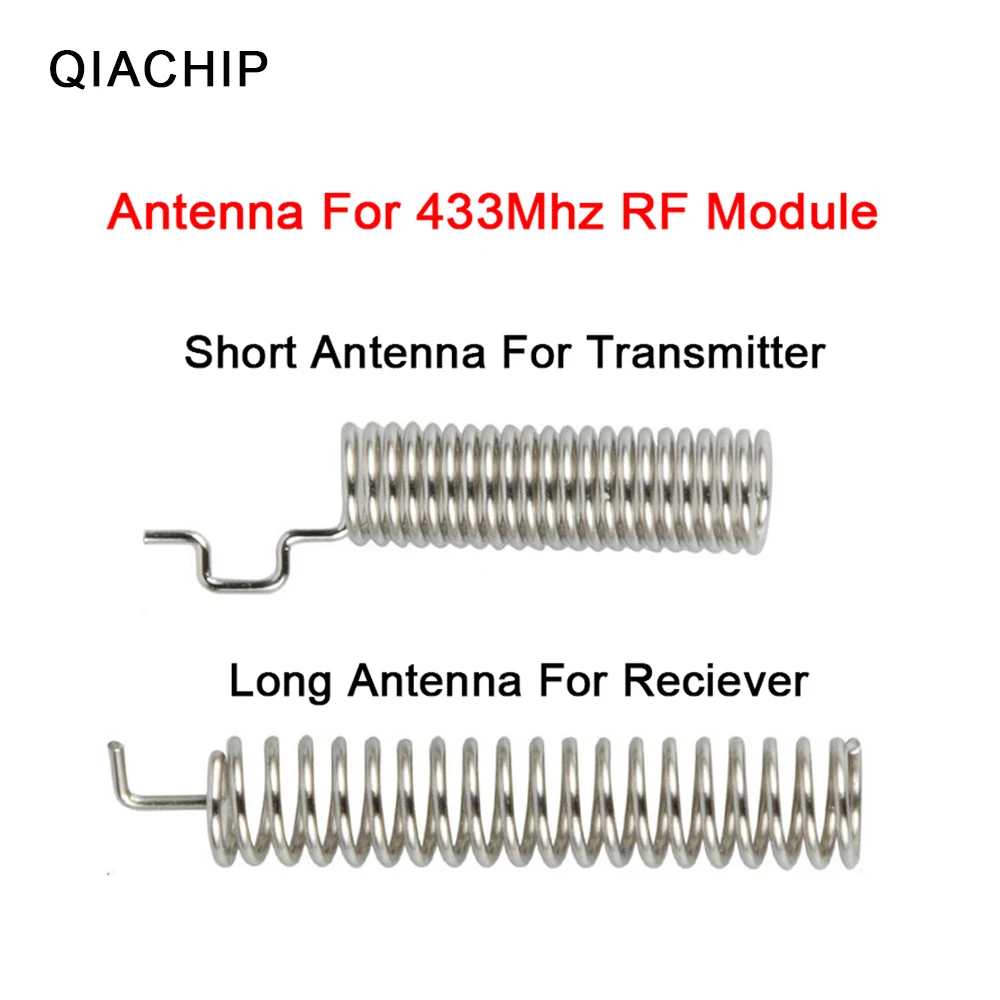

Антенны ядро проводника диаметр (включая антенну кожи): 1,0 мм, (за исключением антенна кожи): 0,5 мм.Длина провода сварного конца: 22,0 мм, длина провода антенного терминала: 21,0 мм;Диаметр обмотки антенны (включая кожу антенны):5 мм;Номер поворота обмотки: 25 витков (антенна для приемника)Поворотный номер обмотки: 21 поворот (антенна для передатчика)Можно использовать как приемный модуль, так и передающий модуль.

Примечание: различные варианты включают различные упаковки

Посылка 1:

1 * RX480E-4C модуль приемника

Посылка 2:

1 * TX118SA-4 модуль передатчика

Посылка 3:

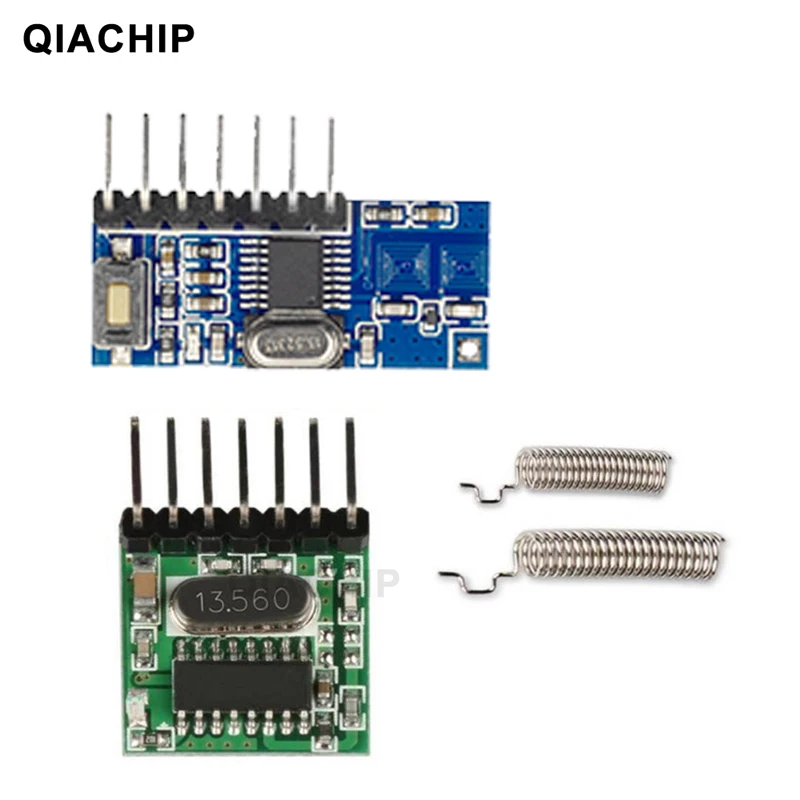

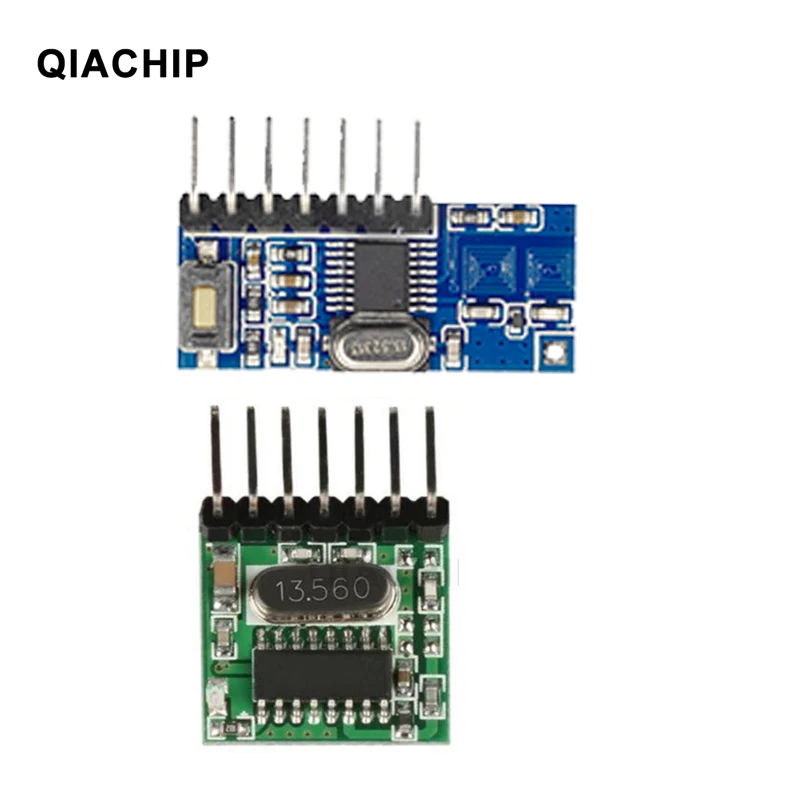

1 * RX480E-4C модуль приемника1 * TX118SA-4 модуль передатчика

Посылка 4:

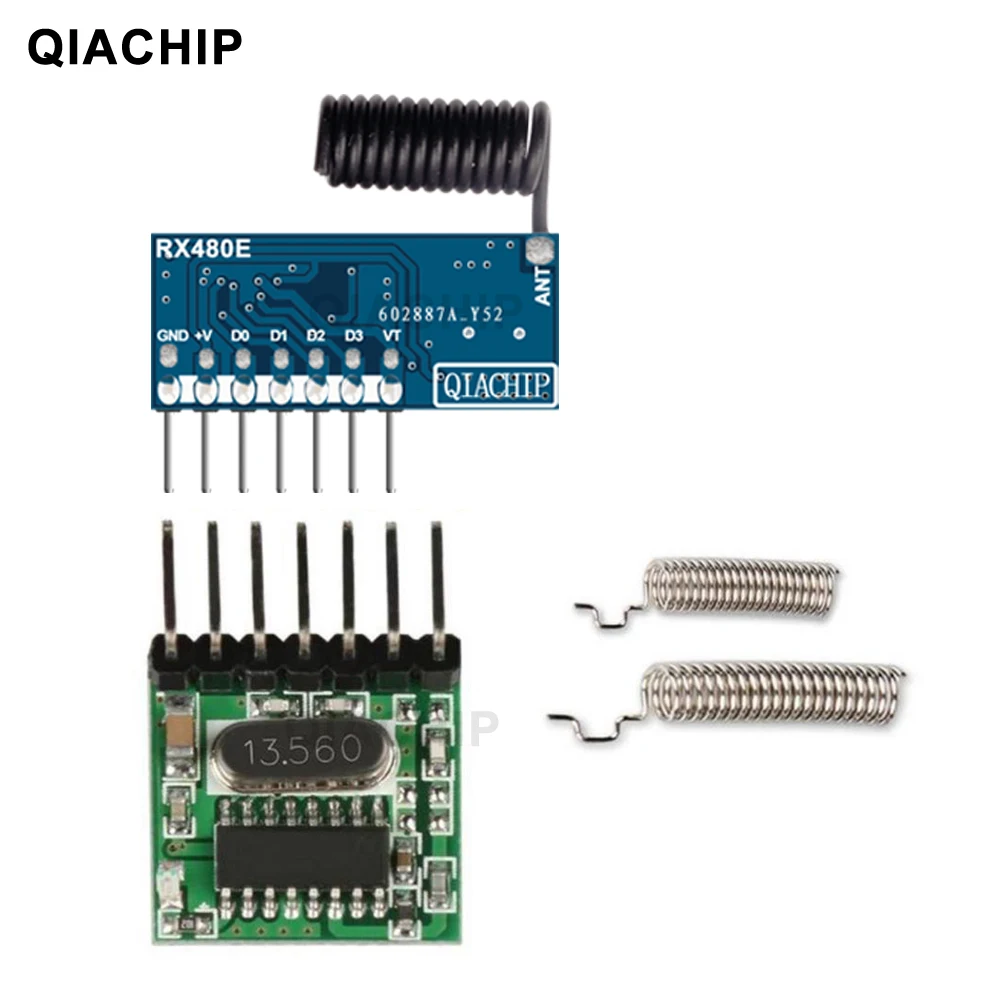

1 * RX480E-4C модуль приемника1 * TX118SA-4 модуль передатчика2 * Антенна для 433 МГц

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключается.Переключение: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите кнопку дистанционного управления дважды, реле отключается.Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, отключение реле.

Изучение кода: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (переключение)

Нажмите клавишу обучения на приемнике дважды, она переходит в режим переключения.Подождите немного, светодиодный индикатор выключится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.Через 3 секунды светодиодный индикатор будет включаться снова и успешно учится.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз обучение включено, второй раз обучение выключено.Например: Кнопка A = ON, кнопка B = OFFНажмите клавишу обучения на приемнике в три раза, она переходит в режим фиксации.Подождите немного, светодиодный индикатор на плате приемника начнет мигать, а затем выключится.Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз.Нажмите кнопку дистанционного управления B. Светодиодный фонарик для 5 разЧерез 3 секунды светодиодный индикатор будет включаться снова и успешно учится.A = ON, B = OFF.
