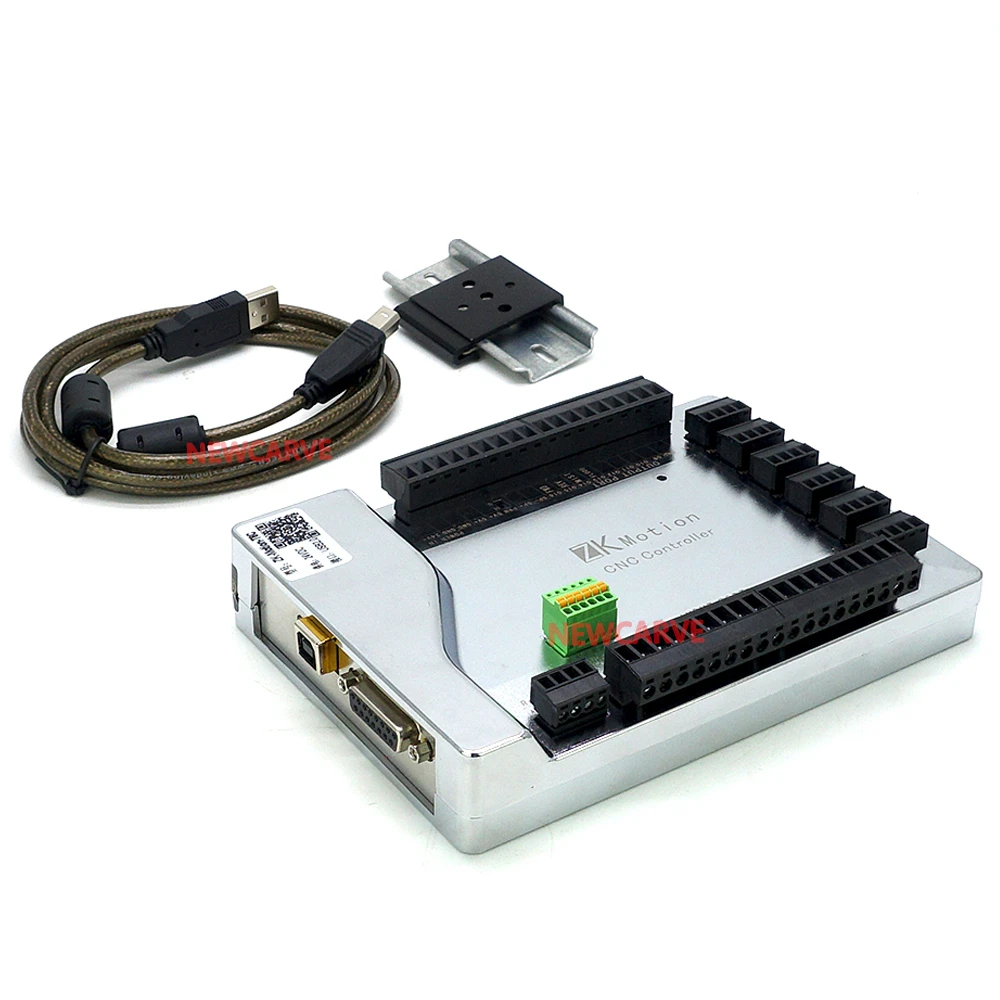

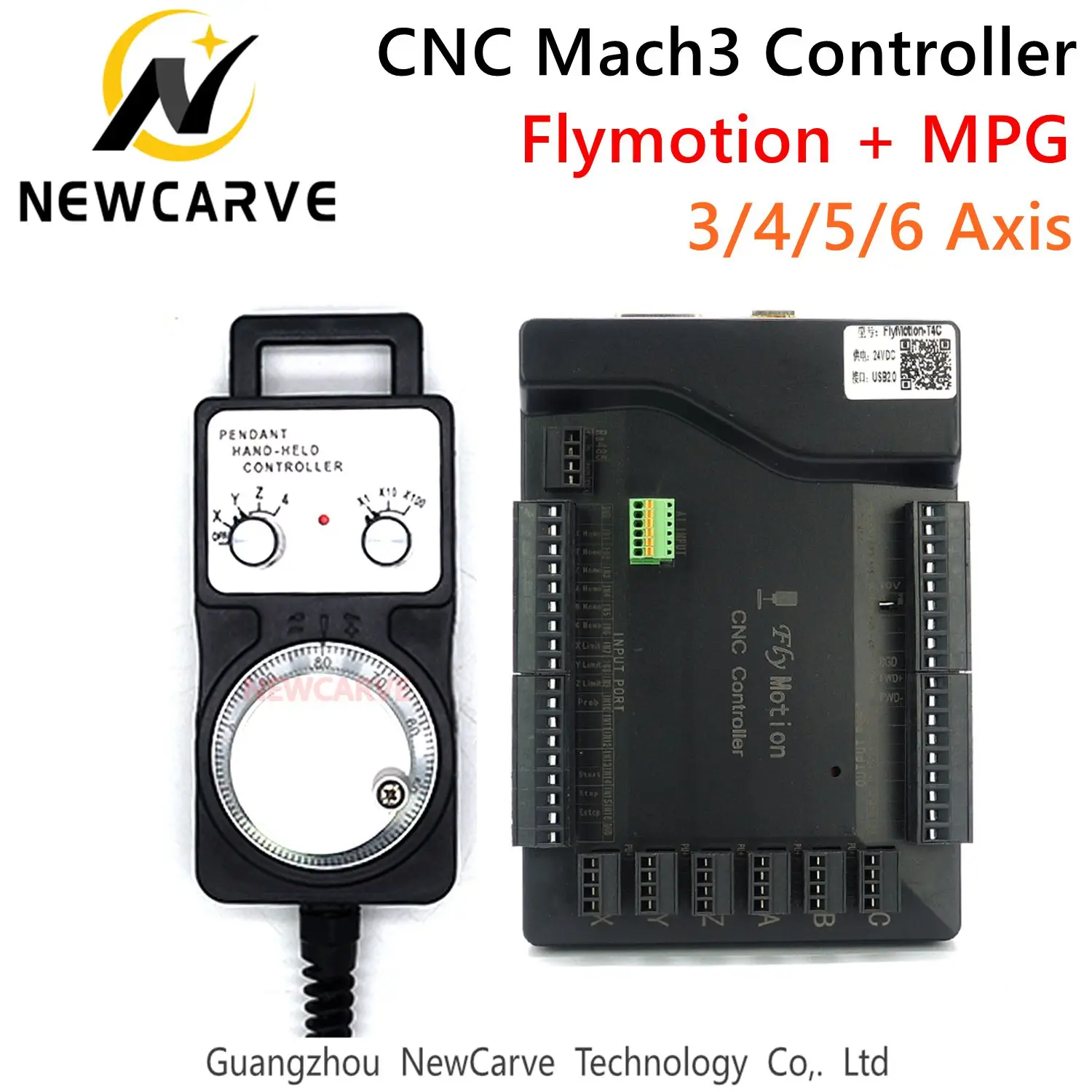

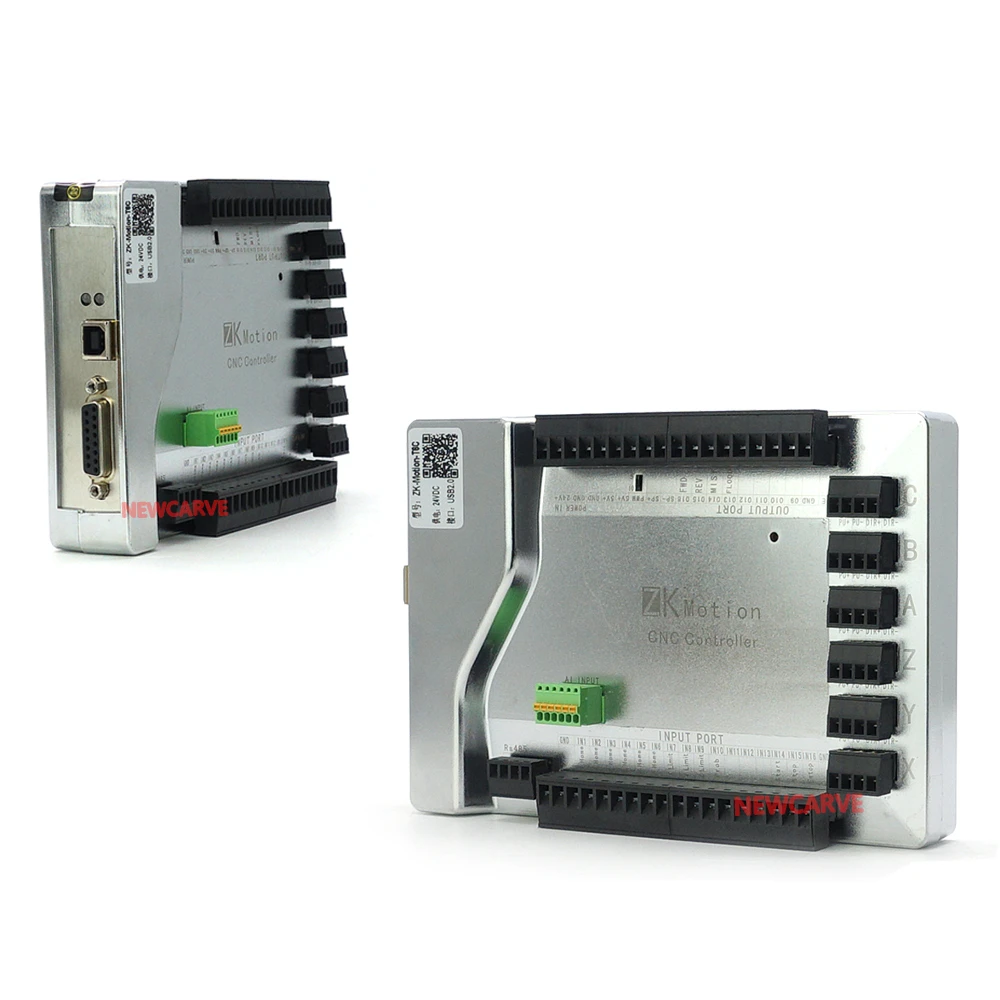

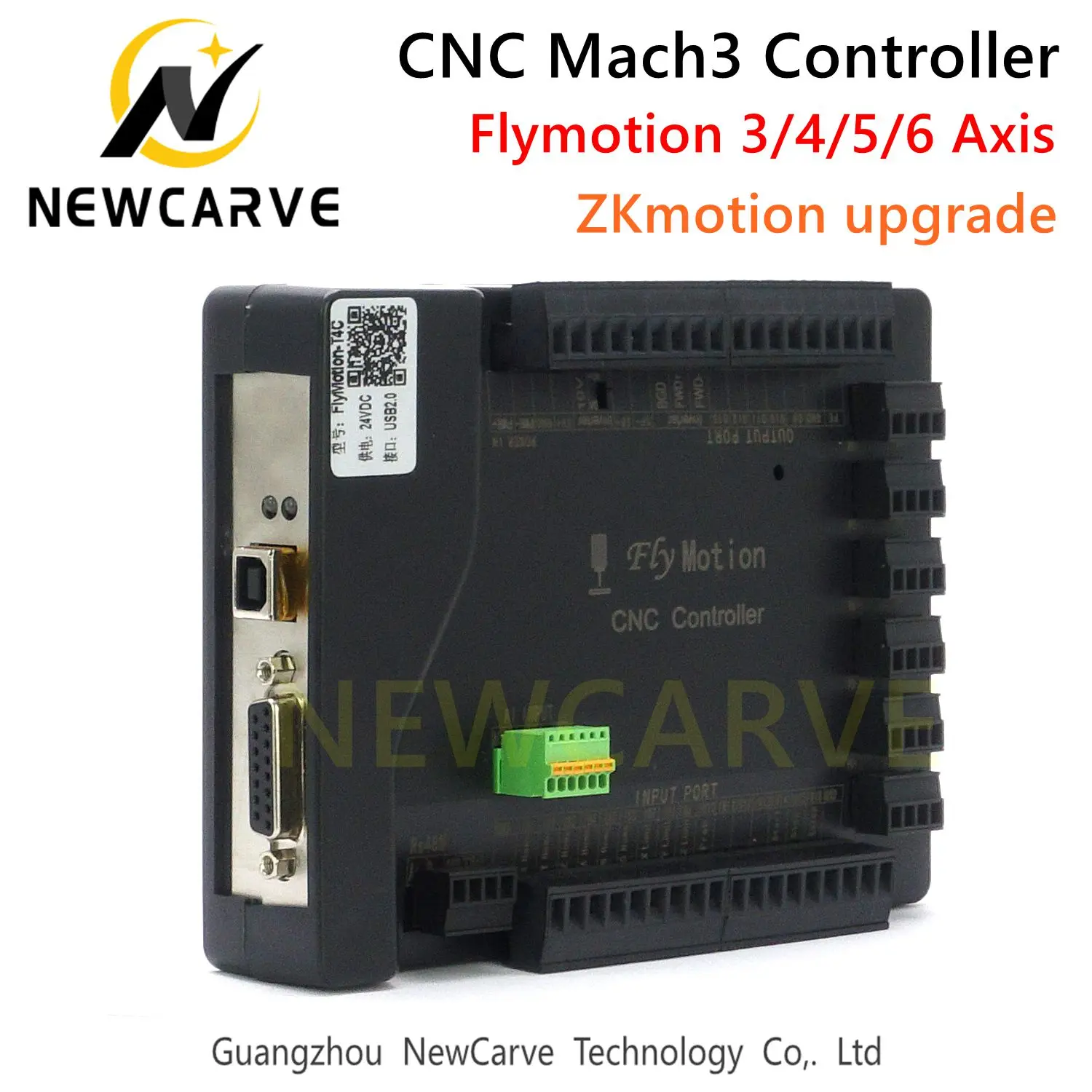

Плата контроллера Zk motion Mach3 3 4 5 6, USB, 24 В + CNC 46

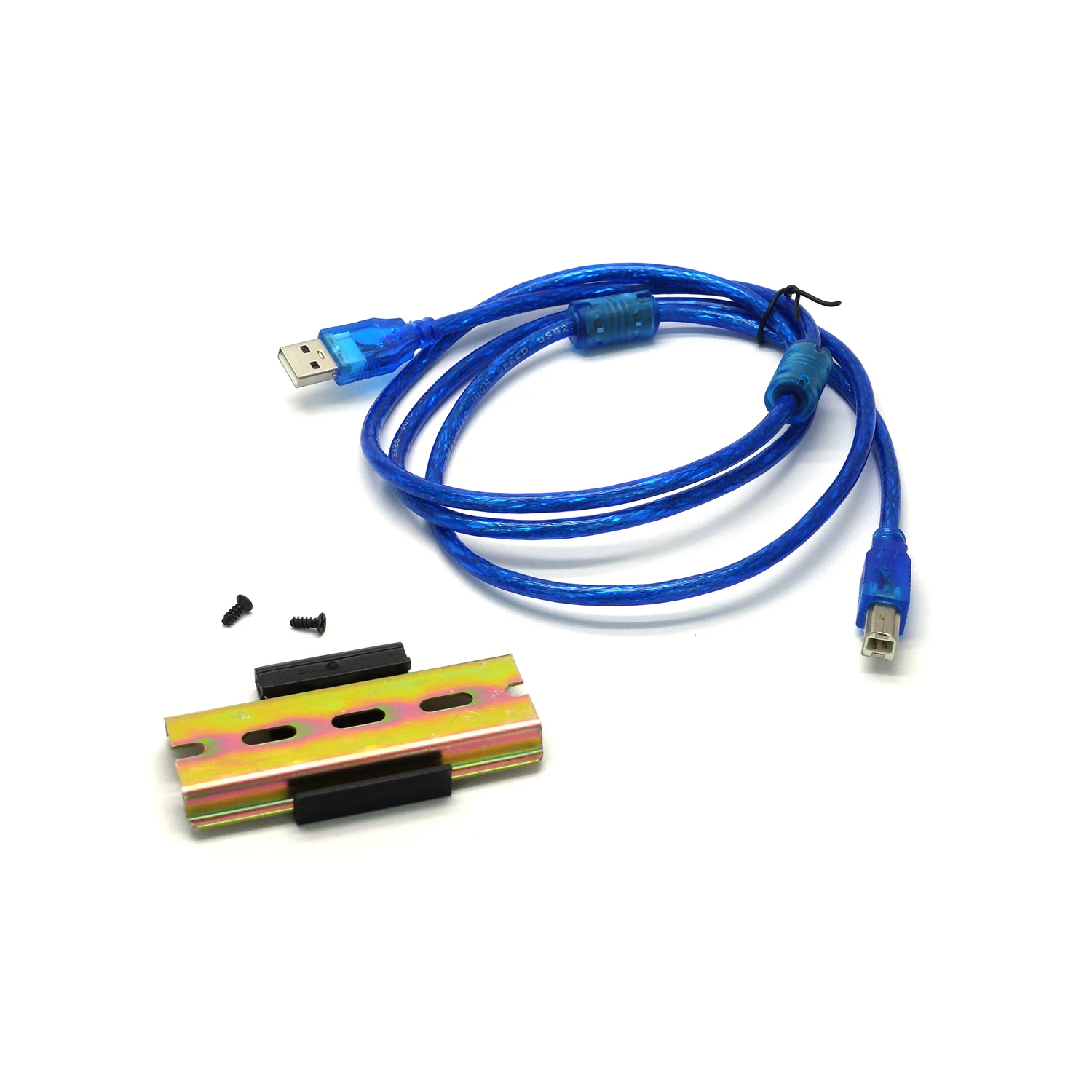

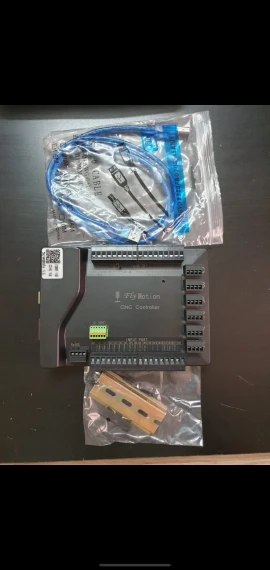

Упаковочный лист: ①:

Спецификация:

1. Полностью поддерживает все версии Mach3, включая версию Mach3 R3.043.066.2. Поддержка серий Windows, включая Windows 2000/XP/Vista/Win7/Win8/Win10.3. Нет необходимости устанавливать драйверы USB, его можно использовать после подключения к компьютеру.4. USB шина использует магнитную изоляцию муфты, изоляцию реального значения, отличается от общей карты управления оптроном входа и выхода, делают высокую надежность, абсолютная гарантия безопасности компьютера USB. В то же время, чтобы гарантировать, что сильная анти-помехи способность EMC.5. Один чип, стабильность системы более обтекаемая, многочиповая обработка, как правило, несравненная6. Двухъядерный сверхскоростной процессор (максимальная одноядерный частота 204 МГц), возможность обработки работы имеет большую избыточность, И обеспечения осуществления четырехосевой тяги under1500KHz частоты импульсный выход, 6 оси импульсный выход частот до 800 кГц, подключенный к серво/шаг7. Размер буфера управления движением может быть установлен и обеспечить быстрый цикл интерполяции может стабильную работу, компьютер работает от перегрузки также может плавно работать и интерполяционный цикл регулируется, может адаптироваться к различным потребностям.8. Имеет 16 входных портов, входной интерфейс более простой, порт влажного и сухого контакта может быть, проводка проста, сухой метод контакта до тех пор, пока Внешнее подключение к физическому переключателю к проводу может быть, все 16 входных портов являются индикаторным сигналом, Для низкой мощности, как правило, указывающая лампа яркая, отладка простая и четкая.9. С 8 выходными портами, один выходной привод мощностью 170 мА макс может быть непосредственно управляется реле постоянного тока.10. PWM скорость выходного порта может быть установлен, частота ШИМ, ширина импульса 0 ~ 1000 непрерывно регулируется.11. С функцией скорости, фактическая скорость шпинделя в интерфейсе Mach3, отображение в реальном времени, точное и Стабильное измерение.12. С 256 байтами пространства NVRAM, он может сохранить координаты 6 осей, следующая мощность без необходимости найти механическое место происхождения.13. Монтажная плата сделана инженером, уровень конструкции четкий с первого взгляда.

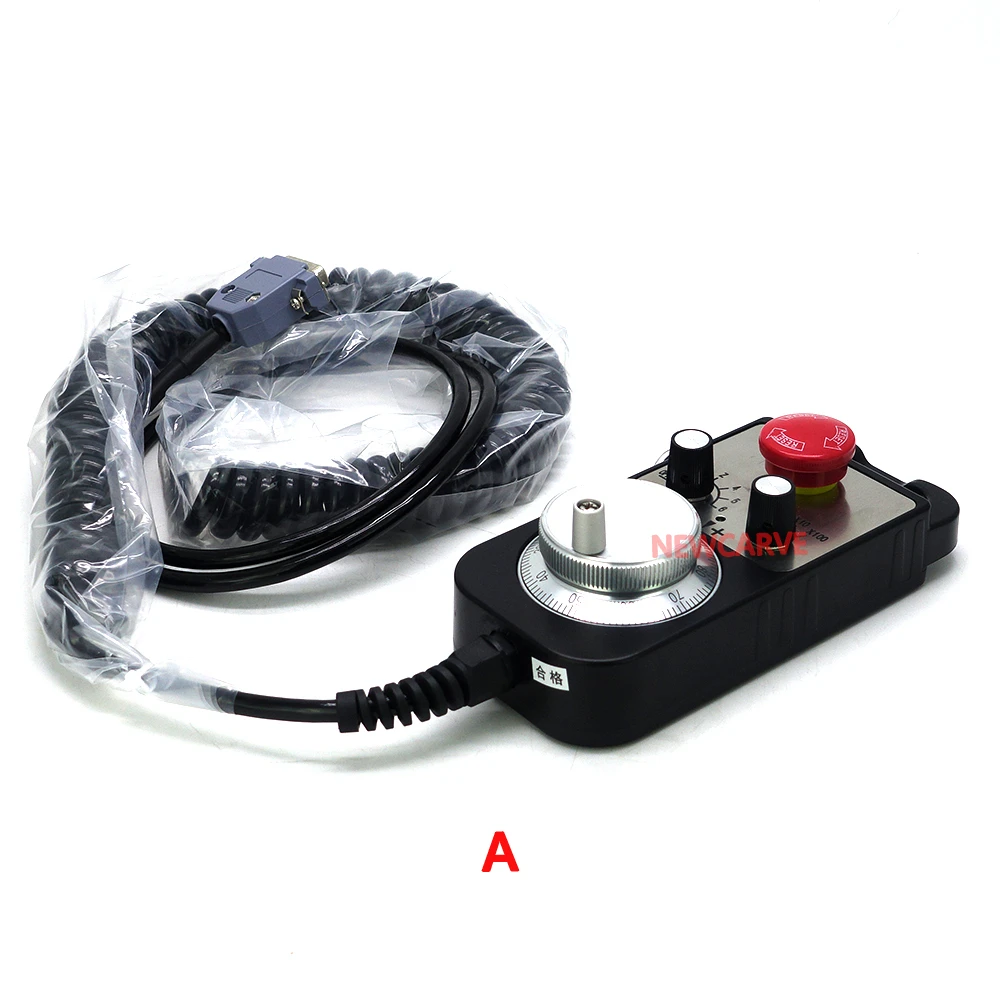

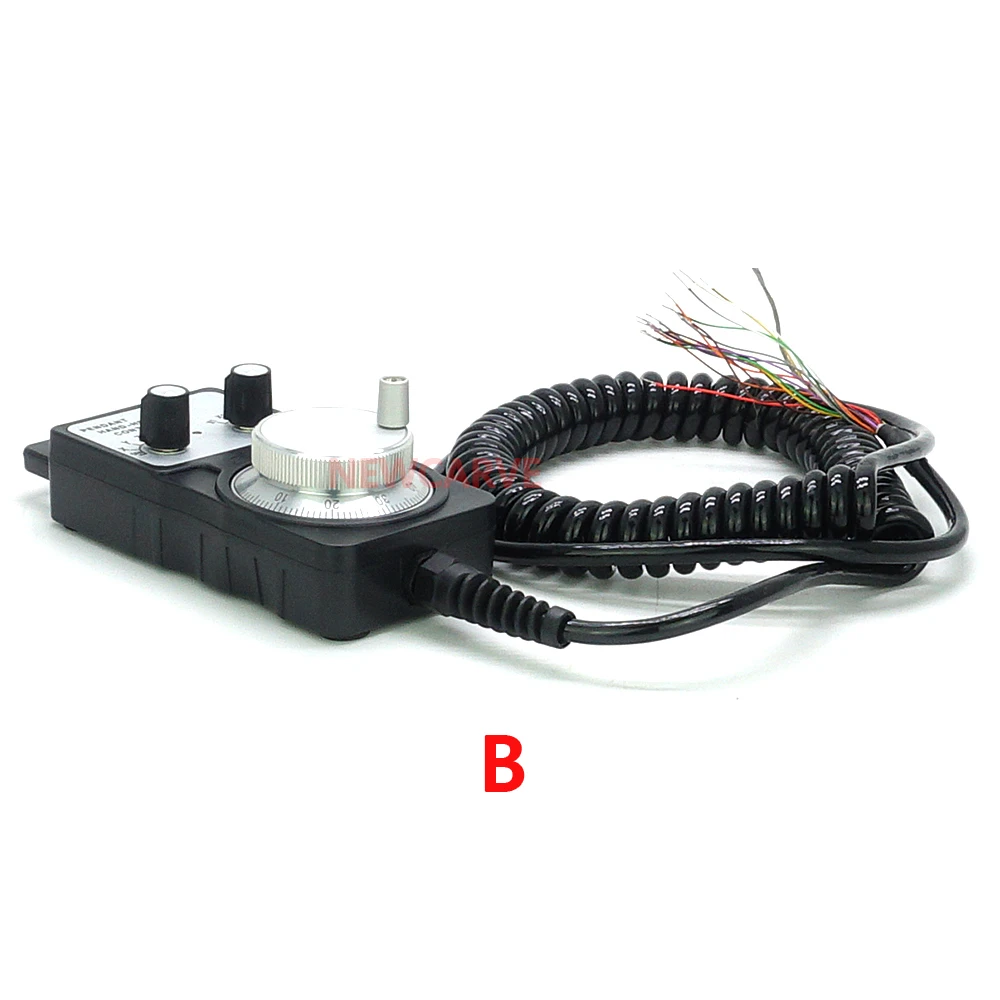

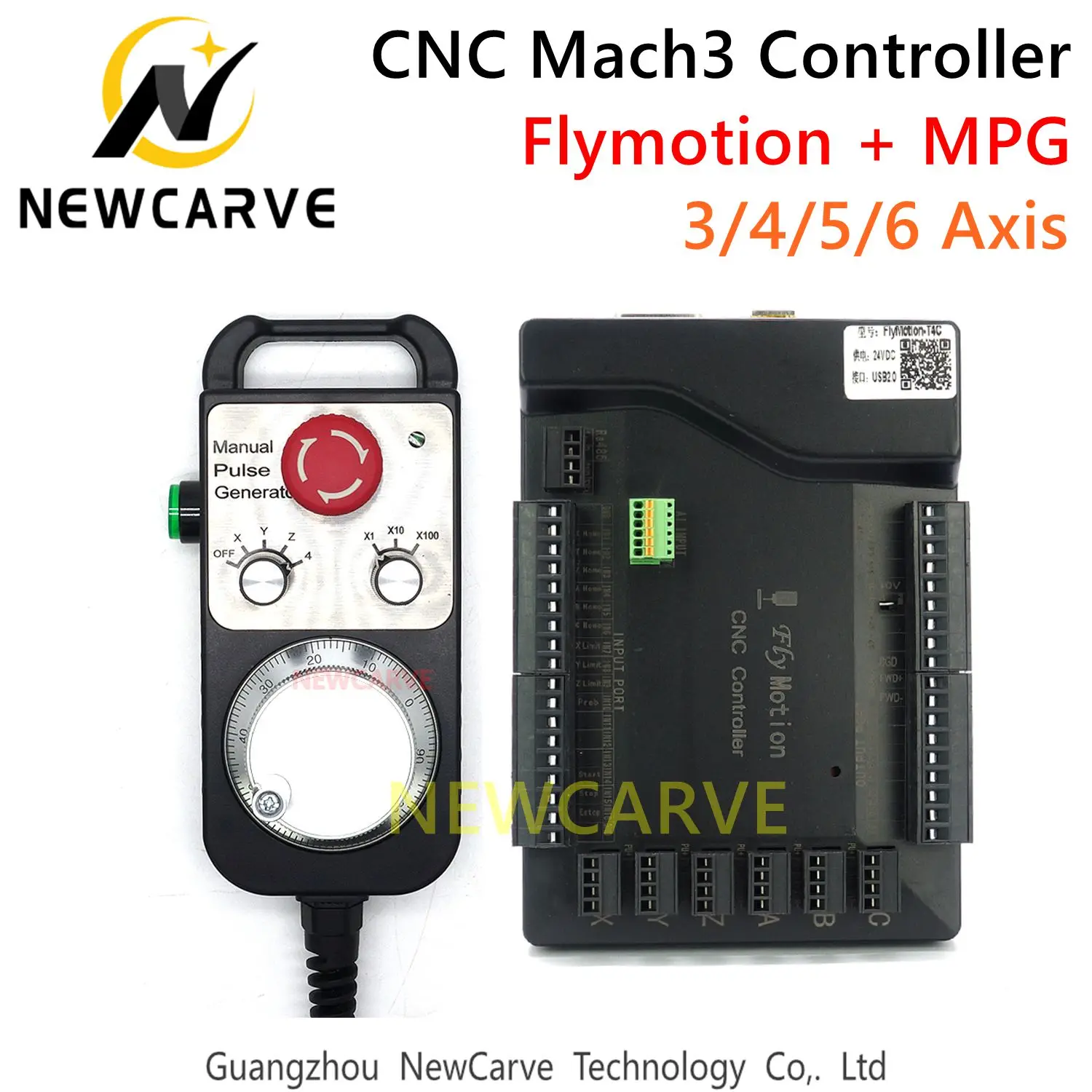

ЧПУ 6 оси ручной контроллер MPG кулон с x1, x10, x100 выбор, вы предлагаете один полный блок MPG кулон с аварийной остановкой для 6 оси CNC машины, оснащен нашим популярным обработанным MPG блоком с 6 осями и шкалой селектора, Светодиодный индикатор также посылает отзыв от станка с ЧПУ к потребителю о состоянии блока.

-Вся проводка изолирована от блока MPG и обеспечивает простоту установки Схемы проводки, она подходит как для коммерческой машины в качестве замены блока управления jog или других компьютерных контроллеров. Что придает системе большую гибкость управления.

Особенности:

-X1, x10, x100 переключатель

-X, Y, Z,4th axis Селекторный переключатель (5th, 6th)-Светодиодный индикатор-Высококачественное профессиональное шасси-6 футов Выдвижной Высококачественный экранированный кабель Шнур-Магнитный держатель основания может разместить в любом месте на стальной поверхности машиныПо категориям в соответствии с требованиями 5V +, 150mA, мощность для MPG-Фазовый выход A,/A и B,/B;-TTL выход, возможность привода +-20 мА;

Поддержка системы ЧПУ:-Тайвань Pou Yuen M600 M500 M520i T300 series, Hagerman, HANUC, GSK, открытый NC, KND, Siemens, the NUM, Spain FAGOR (NEW, 8055I) и так далее.

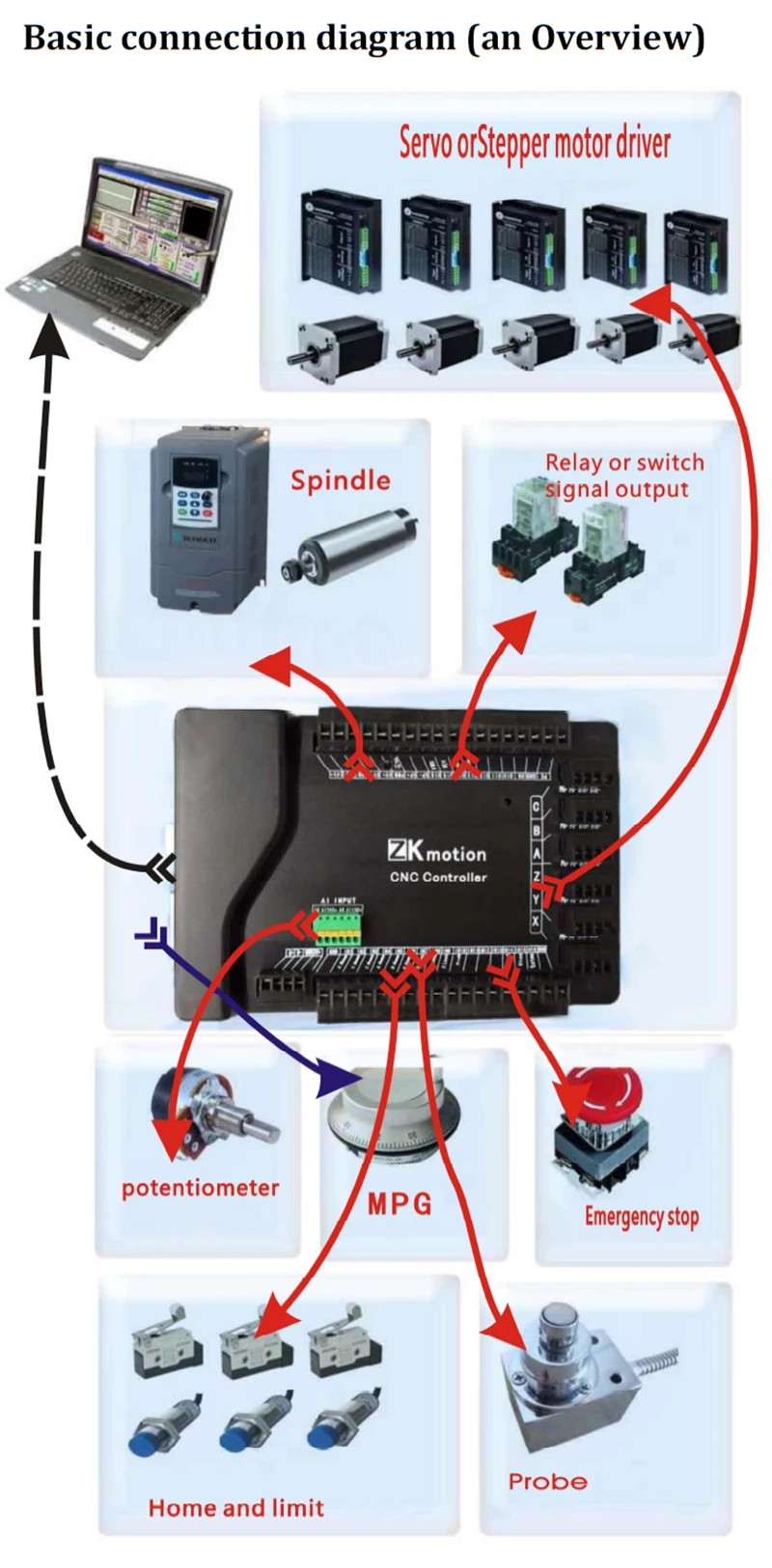

Проводка:-Пользователи могут легко подключить этот блок к системе ЧПУ.

Сопутствующий продукт:

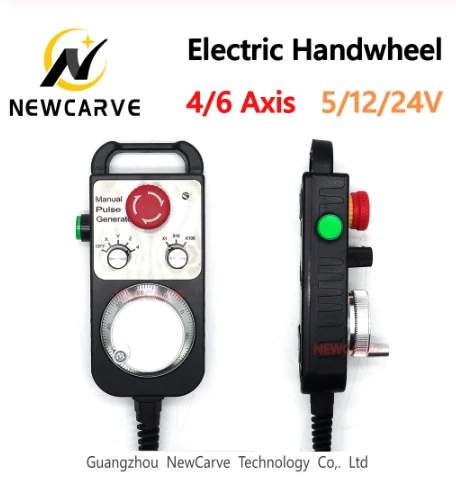

Подвесной маховик имеет 3 вида:

1. Напряжение: 5V 100PPR. Общая модель, адаптируется к 98% рынка 5V штурвал задвижки системы электроснабжения

2. Напряжение: DC 12V 25PPR. Подходит для Mitsubishi

3. Напряжение 24 В 100PPR. Подходит для ПЛК с напряжением питания 24 В

Особенности:

1. Кабель: (легко открыть около 3 метров): импортные материалы, умеренная твердость, выдерживает Более 300000 раз растяжения

2. Корпус: новый материал ABS устойчив к коррозии не легко сломать

3. Ленточный переключатель: FD переключатель от тайваньской компании Fuhua

Спецификация:

Неподключенные провода должны быть обрезаны до голой меди, затем одна за другой, не прикасайтесь к другим линиям, компонентам и корпусу, чтобы избежать короткого замыкания.

1. Пожалуйста, внимательно прочитайте руководство перед проводкой, чтобы не повлиять на работу маховика.

2. Кодировщик не может повернуть, напряжение слишком высокое, чтобы быть сгоревшим, обычно 5 В, например, новое поколение Siemens, но Mitsubishi подключает 12 В, PLC подключает 24 В.

3. Точка COM-это переключатель маховика, который должен быть подключен, в противном случае, переключатель не будет работать правильно.

4. Маховик легкий в обращении, столкновения легко повредить, вращающийся кодовый диск и переключатель не могут быть слишком жесткими, чтобы не повлиять на срок службы

5. Если у вас нет A -, B-сигнала, вы не должны подключаться

6. Если Mitsubishi не имеет A -, B-сигнала, PLC не имеет A -, B-сигнала, эти сигналы не подключены.
