Дисплей на лобовое стекло HUD P16, Автомобильный GPS P16 проектор, цифровой датчик скорости автомобиля, сигнализация безопасности OBD OBD2, диагностический инструмент

Спасибо за покупку нашего цифрового измерителя OBD smart. Этот продукт соединяет интерфейс OBD2 с помощью кабеля OBD и отображает данные вождения, например скорость транспортного средства, обороты двигателя, температуру воды, расход топлива и т. Д. Он может держать глаза водителя всегда на дороге, чтобы избежать опасности опускания головы, чтобы прочитать приборную панель. Этот продукт не изменит данные ECU для автомобиля. Цифровой счетчик OBD smart оснащен очень мощным обнаружением кода ошибки, устройство может четко отображать информацию об ошибке в текстовой форме, и он может очистить информацию о неисправности, И отображение ускоренного конкурентного режима, режим тестирования производительности тормозов, турбо-давление, Прочитайте всю информацию о потоке данных транспортного средства и другие функции.

Основные функции и особенности:

1. Доступно для автомобилей с OBD2 и EUOBD портом (автомобильная автоматическая система диагностики), подключи и работай

2.TFT LCD многоцветный смарт-дисплей

3. Первое сканирование покажет протокол транспортного средства

4. Многофункциональный режим отображения или простой режим отображения функции можно переключать свободно

5. Добавить новые функции: ускорение конкурентного режима, испытание тормозов, может читать всю информацию о потоке данных автомобиля

6. Богатое содержание: скорость транспортного средства, об/мин двигателя, температура воды, напряжение, мгновенный расход топлива, средний расход топлива, одиночное расстояние вождения, общее расстояние вождения, время вождения, турбо давление, соотношение воздуха и топлива, температура масла, Сигнализация низкого напряжения, сигнализация с высокой температурой воды, сигнализация с превышением скорости, сигнализация с кодом неисправности двигателя, устранение кода неисправности, свободное переключение между километрами и милями.

Функции и ключи

1. Индикатор хода: по умолчанию значок потребления топлива LHK, может быть изменен на значок об/мин

2. Многофункциональный Экран: можно выбрать другой режим отображения

3. Область цифрового дисплея: по умолчанию часы, когда он находится в одиночном режиме отображения, потяните кнопку влево, чтобы переключиться на функцию RPM.

4. Кнопка настройки, нажатие влево/вправо, короткое/длинное нажатие

5. Светильник с датчиком

6. Порт OBD

Функции кнопки настройки:

1. Короткое нажатие в:(1) Переключение режима отображения (2) подтверждение меню после входа в меню

2 нажатия влево :( 1) Когда экран отображает только скорость, нажмите влево, чтобы переключиться на цифровые часы и функции RPM

(2) Когда экран имеет статус мульти дисплея:

① Переключение функций левой области ② изменение настройки функции после входа в меню или уменьшение значения по умолчанию

3 нажатие вправо :( 1) Когда экран отображает только скорость, нажмите вправо, чтобы переключить режим отображения (простой режим/Режим часов/стандартный режим) (2) измените настройки функции после входа в меню или Увеличьте значение по умолчанию

4. Нажмите в:(1), чтобы войти в режим настройки меню (2), чтобы сохранить данные после изменения значения по умолчанию.

Нажмите влево/вправо для переключения функции:

Ниже приведены функциональные сокращения

Температура охлаждающей жидкости и т. Д. VLT-напряжение FUE-расход топлива

Об/мин-оборот в минуту ODO-одометр

TIM-время одиночного вождения DIS-расстояние одиночного вождения

Заводской набор:

Удерживайте кнопку настройки, чтобы найти настройки системы, а затем нажмите на кнопку, чтобы войти в меню, нажмите вправо, чтобы перейти к заводскому набору, И Длительное нажатие, чтобы сохранить и выйти.

Устранение кода неисправности:

Когда устройство успешно сканирует программу, удерживайте кнопку, чтобы войти в меню настройки, затем нажмите вправо, чтобы переключиться на диагностику OBD, и короткое нажатие, затем найдите чистые DTCs, нажмите долго, чтобы закончить.

Режим настройки

Нажмите и удерживайте нажатие, чтобы войти в режим настройки, нажмите вправо, чтобы выбрать меню, и нажмите короткое нажатие, чтобы подтвердить. После завершения настройки, нажмите долго, чтобы выйти.

Функции настройки

Языковый набор: Пожалуйста, выберите свой привычный язык (китайский упрощенный китайский, традиционный китайский, английский)

Звуковой переключатель: Включение/выключение зуммера

Сигнализация скорости: Значение по умолчанию составляет 150 (значение по умолчанию может быть изменено, нажатие влево-уменьшение, нажатие вправо-увеличение)

Сигнализация охлаждающей жидкости: Значение по умолчанию составляет 120 °, это означает, что это устройство даст сигнал при температуре охлаждающей жидкости более 120 °

Сигнализация об/мин: По умолчанию значение 6000 r, это означает, что это устройство будет давать сигнал при RPM над 6000 r

Сигнализация летучей мыши: Значение по умолчанию составляет 10,5 V, это значит, что данное устройство даст сигнал тревоги в тех случаях, когда напряжение батареи ниже, чем 10,5 V

Регулировка скорости: Регулировка скорости в соответствии с приборной панелью, значение по умолчанию 107%

Смещение скорости: Когда транспортное средство выключается, но скорость устройства не 0, затем Настройте значение смещения скорости устройства, если скорость устройства показывает 5 км/ч, затем измените смещение скорости устройства по умолчанию на 5

Регулировка летучей мыши: Если напряжение батареи отличается от транспортного средства, его можно отрегулировать.

Размер двигателя: Значение по умолчанию составляет 1,6 л, если расход топлива значительно отличаются от тех, что приборной панели, пожалуйста, сделайте это как размер перемещения

Регулировка топлива: Значение по умолчанию составляет 100%, его можно регулировать

Изменение цвета 1: Верхняя часть скорости в интерфейсе по умолчанию

ChangeColor2: Левая часть/средняя часть в интерфейсе по умолчанию

ChangeColor3: Правая часть/кнопка в интерфейсе по умолчанию

Яркость: 0-Автоматическая регулировка, 1-8-Ручная регулировка, 1-самая темная, 8-самая яркая

Блок CWT: По умолчанию температура охлаждающей жидкости составляет °C, также может быть изменена на

Блок скорости: По умолчанию км/ч, можно изменить на MPH

Расстояние между суммами: Может сделать общее расстояние вождения таким же, как приборная панель (если на приборной панели отображается расстояние до 30010 км, пользователь может сделать значение устройства на 30010 км)

Время отключения питания: Время выключения по умолчанию составляет 10 с, для автоматического запуска и остановки автомобилей, пожалуйста, сделайте время выключения питания 180-240 с

Напряжение снаПо умолчанию: выключен, в том случае, если устройство не может автоматически ВЫКЛЮЧАТЬСЯ, пожалуйста, отрегулируйте напряжение при температуре не выше 13,2 V или более поздней версии

Набор часов: Отрегулируйте время устройства по местному времени

Набор режимов HUD: По умолчанию выключено, вы можете включить отражение на лобовом стекле

Функциональный переключатель Progress bar: По умолчанию LHK является индикатором расхода топлива, может переключаться на бар об/мин

Заводской набор: Выберите Фабричный комплект, нажмите короткое нажатие, чтобы сделать Фабричный комплект

Диагностический набор OBD

Сканирование DTCs: отсканируйте ECU, чтобы проверить, есть ли код ошибки, и показать подробности об ошибке

Очистка DTCs: Переключение на очистку DTCs, короткое нажатие на кнопку, чтобы закончить очистку

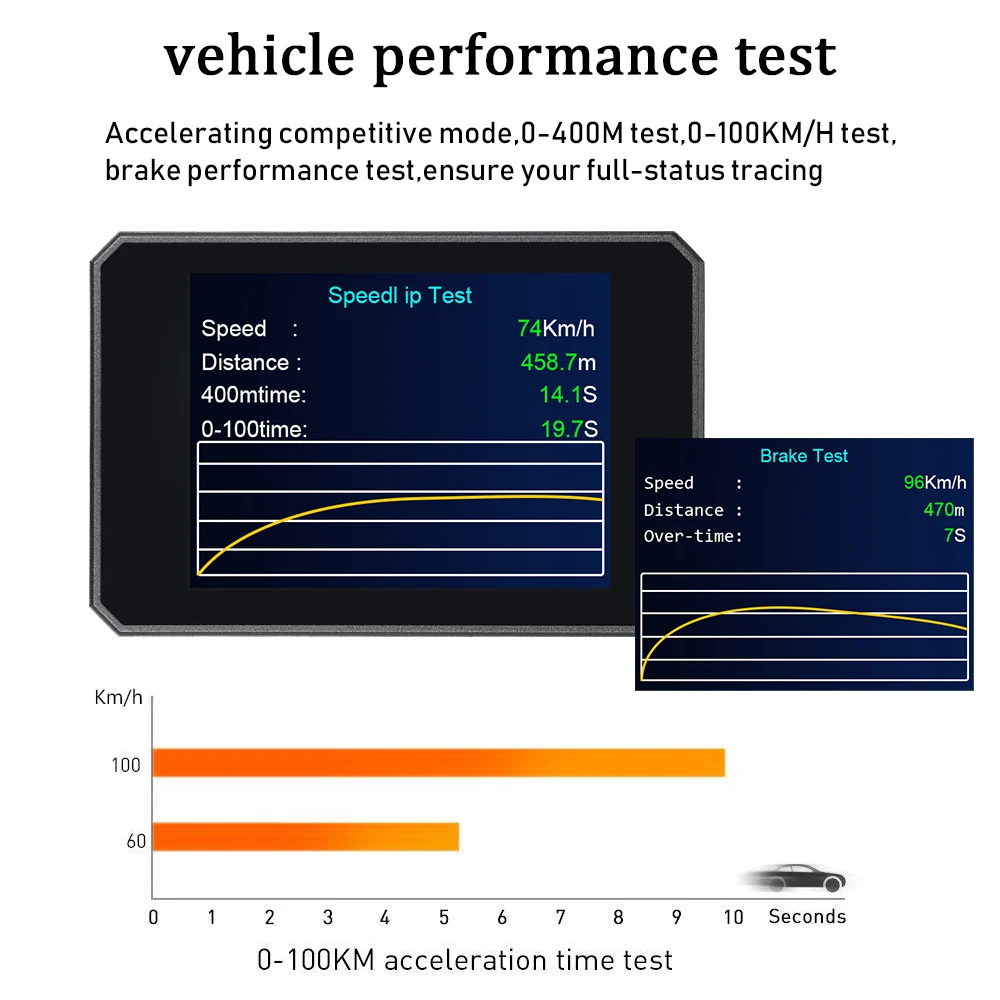

Тест на вождение

Тест скорости: показывает скорость, расстояние, вождение 400 м занимает время, вождение 100 м занимает время

Испытание тормозов: показывает скорость, расстояние и время торможения

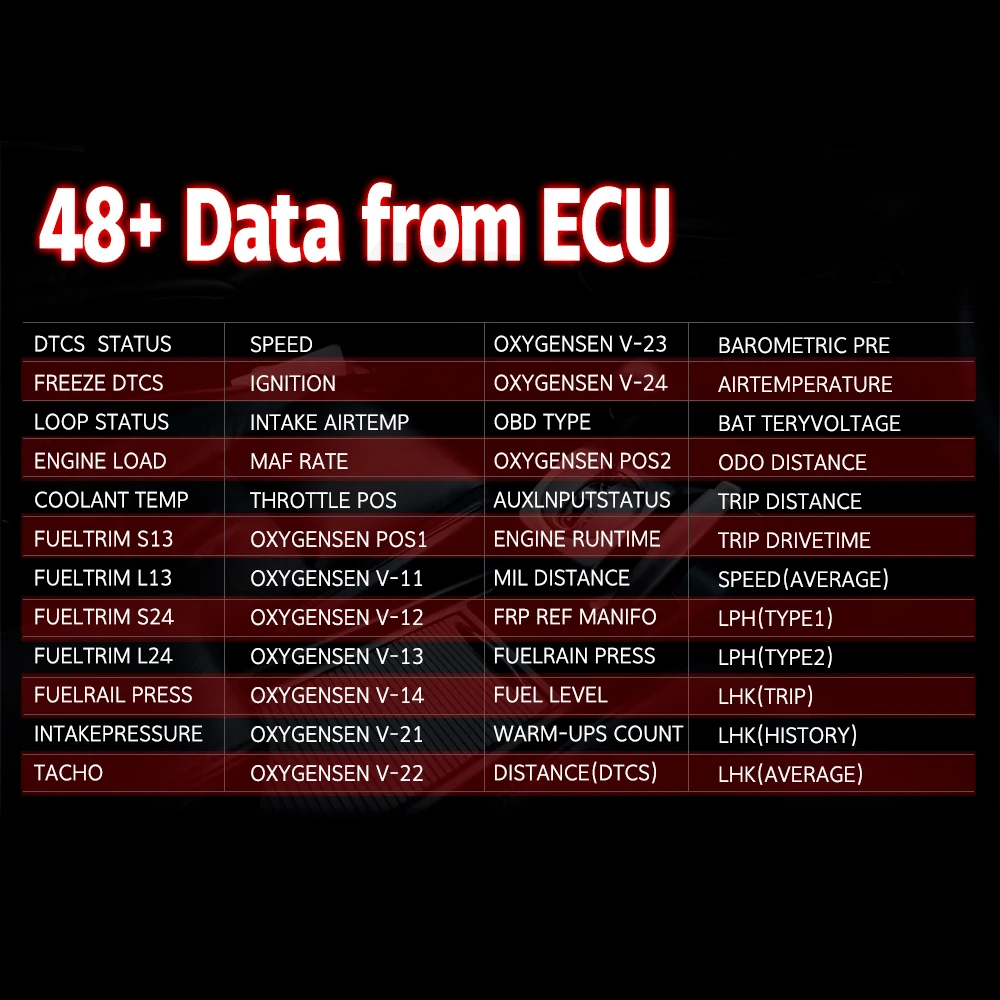

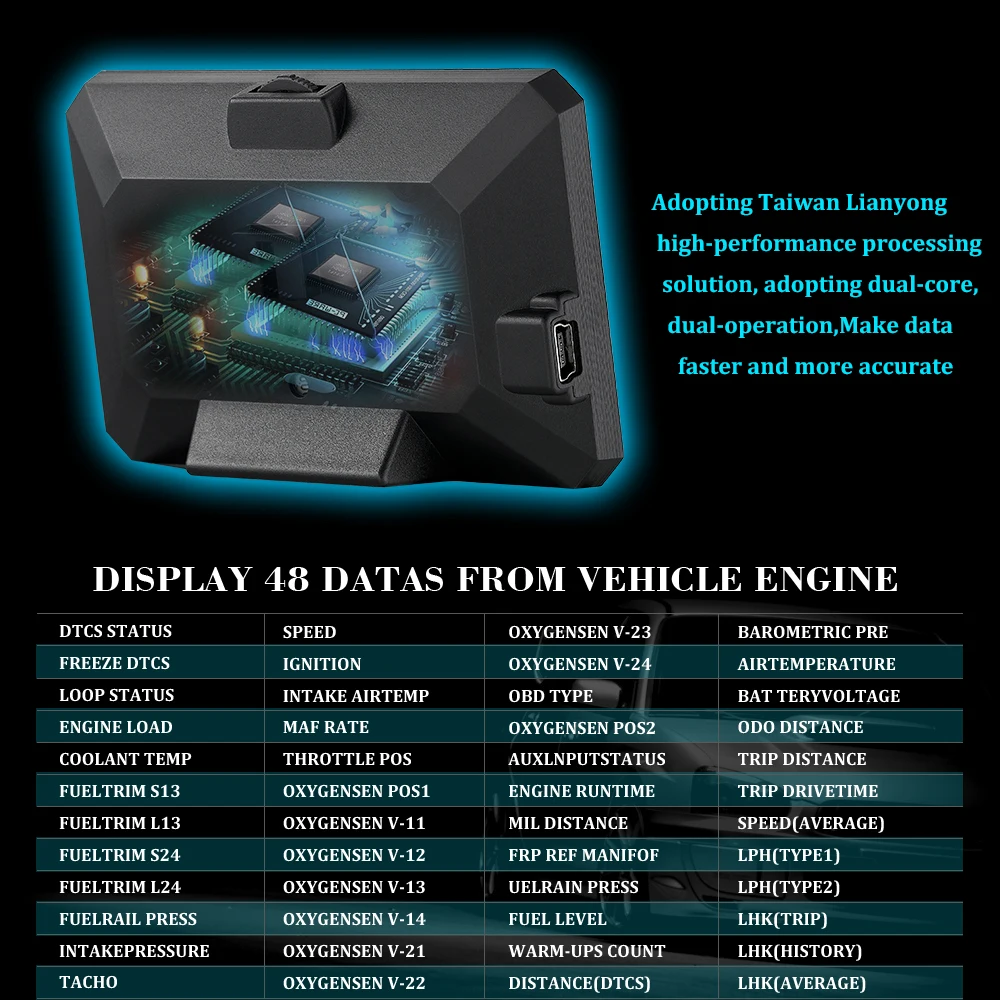

Поток данных

Показать весь поток данных транспортного средства

Установка смарт-цифрового устройства OBD:

1. Знайте свой бренд транспортного средства, умное цифровое устройство OBD работает для автомобилей с OBDII соглашением или ЕС OBD соглашением. Откройте капот двигателя и найдите наклейку ниже (см. Изображение ниже 1), если у него есть такие слова, как сертификат OBDII, то он может быть установлен.

2. Найдите диагностическую ссылку 16 pin (см. Изображение ниже 2) транспортного средства и хорошо подключите его к соединительной линии OBDII.

Технические параметры:

Температура окружающей среды: -40c- + 80c

Атмосферное давление 86-106кпа

Относительная влажность: 10% -95%

Шум окружающей среды: ≤ 60 дБ (A)

Уровень звукового сигнала: ≥ 30 дБ (A)

Рабочее напряжение: 9 В ~ 16 В постоянного тока (12 В постоянного тока/400 мА)

Размер изделия: диаметр 73 мм x Толщина 23 мм

Вес изделия: 58 г

Устранение неполадок

1. Экран без дисплея и без питания

Запустите двигатель автомобиля; Проверьте, тугая ли линия кабеля OBD; Потяните кабели OBD еще раз, чтобы убедиться; Проверьте, включен ли выключатель питания продукта. Если все еще нет дисплея, пожалуйста, измените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если это не хорошо, пожалуйста, отремонтируйте его и попробуйте еще раз.

2. Только показывает напряжение автомобиля и автоматическое выключение после 60 секунд, когда устройство имеет мощность

Данный товар доступен только для автомобилей с Соглашением OBD2 и EU-OBD (Европейский регион: после 03 лет, другие регионы: после 07 лет)

Эти продукты не поддерживают JOBD и OBDI и рекомендуются для тестирования другого автомобиля.

3. Неточная скорость

A. Сначала проверьте правильность блока скорости или нет, блок скорости, включая км/ч и MPH, пожалуйста, обратитесь к настройке, чтобы переключить устройство.

B. Когда продукт включен, удерживайте кнопку, чтобы войти в меню, и нажмите один раз, чтобы перейти к настройке, а затем нажмите кнопку в меню, И нажмите кнопку вправо, чтобы настроить скорость. (Если приборная панель показывает 100, и устройство показывает 101, измените значение по умолчанию на 106%)

4. Неточный расход топлива

Проверьте смещение автомобиля и установите устройство так же, как ваш автомобиль (Если ваш автомобиль составляет 2.0L, затем измените значение устройства на 2.0L). Расход топлива может быть скорректирован, но мы не предлагаем изменить его, потому что все данные считываются непосредственно из ECU автомобиля.

5. Сигнал об/мин

Будильник по умолчанию 6000 r, пожалуйста, обратитесь к настройке для изменения.

6. Сигнал тревоги

Сигнал тревоги по умолчанию составляет 150 км/ч, пожалуйста, обратитесь к настройке, чтобы изменить значение.

7. Устройство не может автоматически выключить питание

А. После выключения транспортного средства устройство все еще отображает скорость, переключает настройки на смещение скорости и регулирует значение так же, как скорость устройства. (Если устройство показывает 5 км/ч после выключения транспортного средства, измените смещение скорости на 5 км/ч)

B. После того, как vehicel выключается устройство по-прежнему дисплей об/мин, переключите присоединительную головку установка спать напряжение и приводят к тому, что стоимость при температуре не выше 13,2 V

8.Авто запуск и остановка автомобилей

Измените время отключения питания на 180s

9. Неправильная операция приводит к сбоям

Сделать Заводской набор
