Многофункциональный TL611 TL631 Pro Универсальный ноутбук и ПК PCI PCI-E Mini PCI-E LPC материнская плата диагностический анализатор тестер отладочная карта

Многофункциональная плата LPC-DEBUG PCI PCI-E LPC, диагностический тест материнской платы LPC-Debug Post Card, диагностический тест-комплект

TL631 PROИспользует новый чип серии флэш-памяти actel ProASIC3 нанометров с новой чистой системой. Наследуйте стиль языка семейного дизайна. Добавлены модули 2,0 и 2,54, добавлены ASUS, MSI, ASRock, диагностические функции и Добавлены функции flying line.

Модуль привода Gemini

Модуль драйвера типа BGA, скрытая деталь. Положите конец отсеву.

Карта TL631 PRO не видит сопротивления и емкости, выглядит красиво и просторно. Используйте его более свободно.

Интегрированная патч цифровая трубка

Саморазработанная переплетная цифровая трубка, фирменный светодиодный сердечник, яркая и удобная, тонкая и научная.

TL611 PRO:Это мощная многоцелевая отладочная карта, пара кодов ошибок, матричный дисплей шестнадцатеричный, этот TL611 может найти проблему вашей системы, за несколько секунд, избавьте компьютер от неприятностей и попытайтесь выяснить длительный процесс, вызванный сбоем системы. Решение соответствует спецификации шины PCI PCIE LPC и поддерживает различные новые и старые Материнские платы с чипсетом!

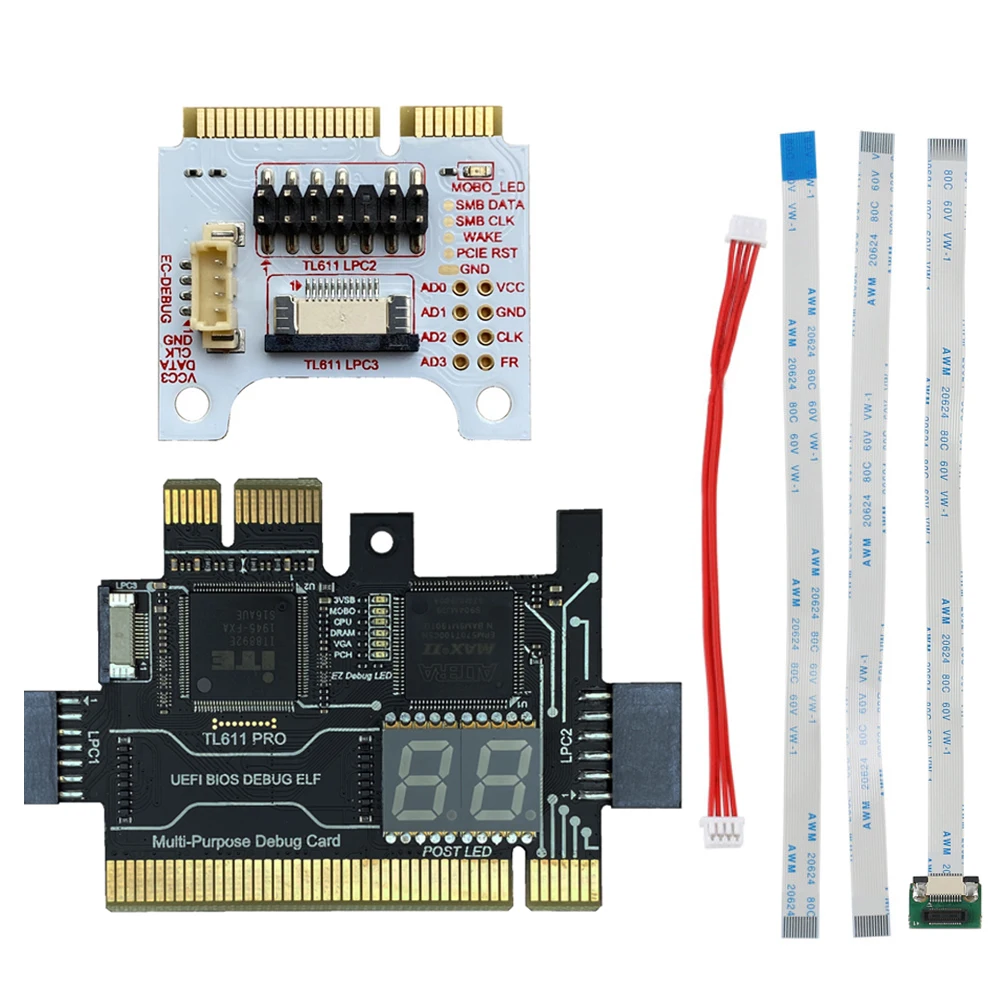

Добавьте конверсионную карту MINI PCIE, поддержка Compal, Quanta, Acer, Lenovo

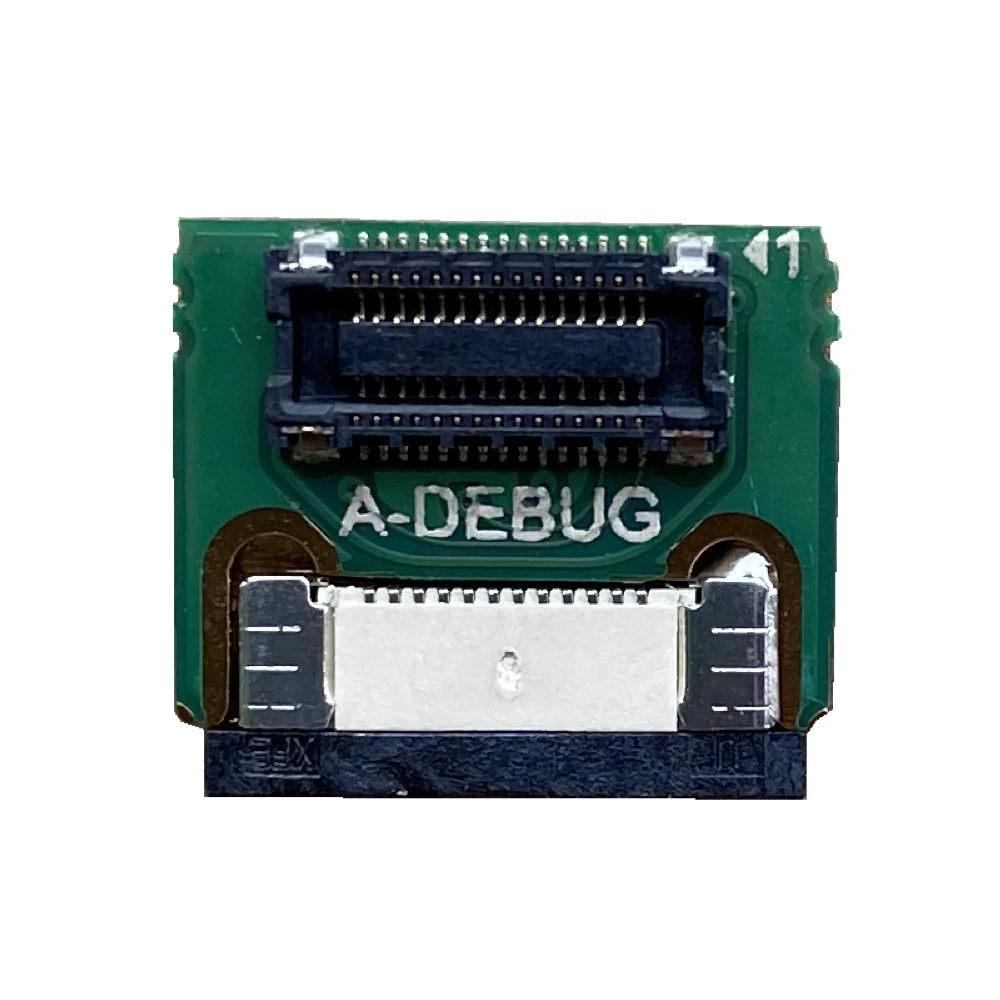

Добавьте карту преобразования A-DEBUG, поддержка настольного ноутбука Apple с разъемом для позиционирования или без него

Поддержка PCI: Все слоты PCIПоддержка LPC: ASUS, Gigabyte, MSI, MSI, ASRock, Rainbow, Onda, Megajet, Mingxuan, Sapphire, Yeston, Elite, ASL, Лига чемпионов, Foxconn, Jetway, TwinMin, Jetway, Lenovo, HP, Intel, Sotec, Pegatron, Zhiming и другие Материнские платы с интерфейсом LPC могут быть Б/у

Поддержка PCIE: поддерживает только некоторые Материнские платы Gigabyte

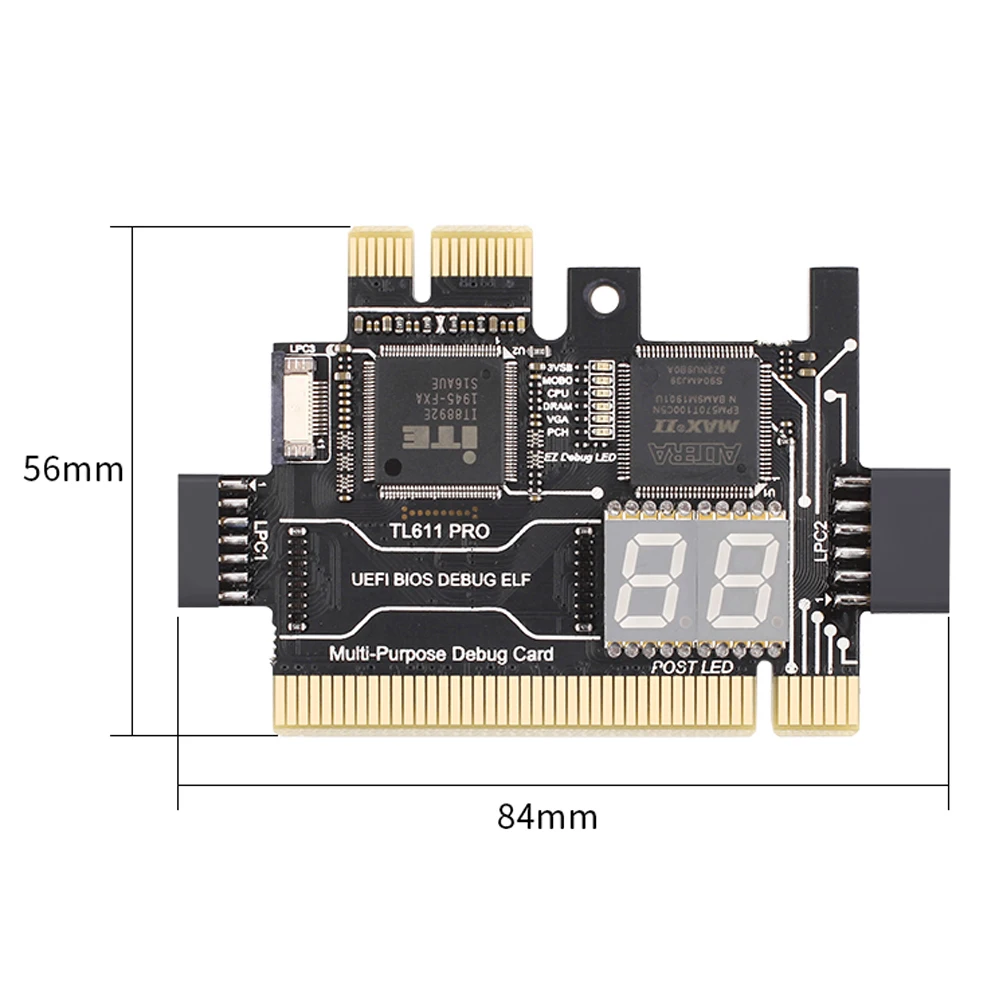

TL611 PRO full view

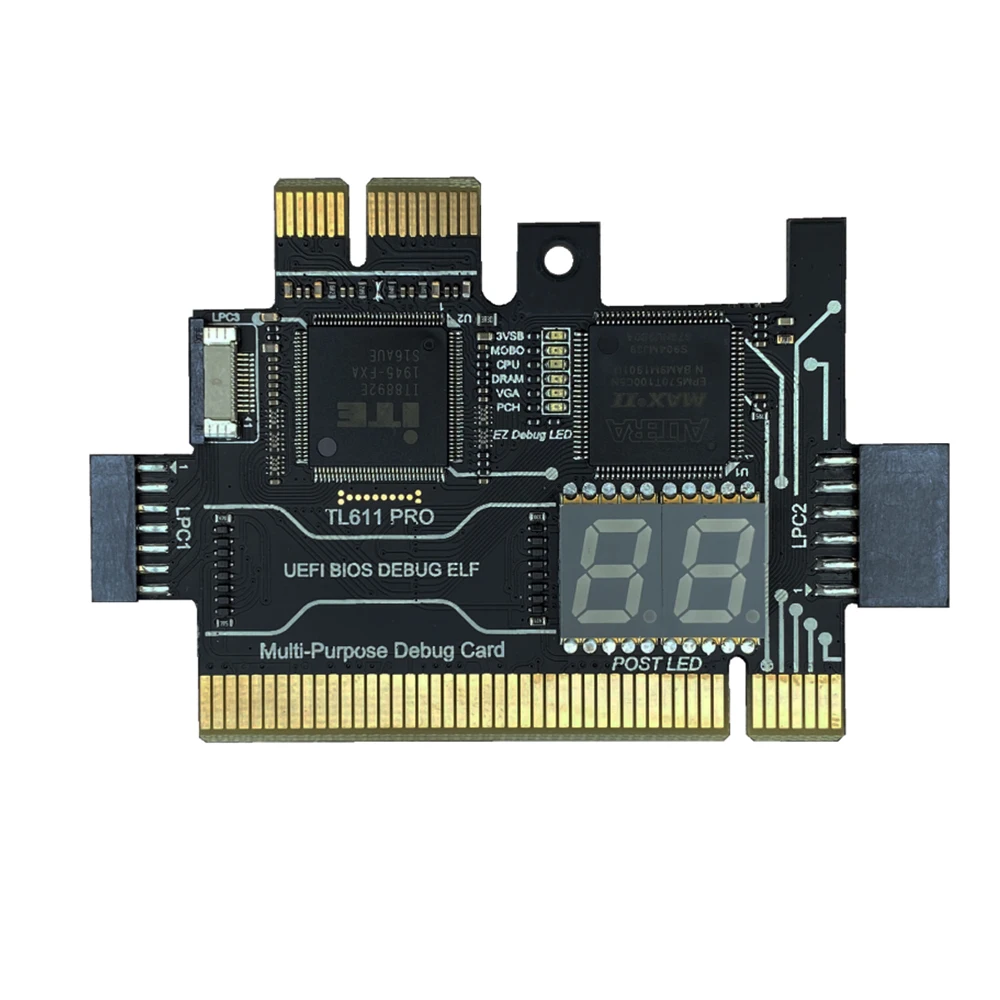

01. Общий высокоскоростной канал LPC1 = подключение материнской платы 2,0 игл небольшого ряда + мини-PCIE ноутбука.02. Высокоскоростной канал PCI = поддерживает все слоты PCl.03. Общий высокоскоростной канал LPC2 = подключенная материнская плата 2,54, большой штырь + супермикро SPl04. Высокоскоростной канал PCIEX1 = может тестировать Гигабайты без материнской Платы PCI.05. Общий высокоскоростной канал LPC3 = подключение ноутбука MINI PCIE, карта преобразования A-DEBUG, ASUS DEBUG-CON, EC-DEBUG.Индикатор питания 06.3VSB, проверьте, нормальное ли питание.07. Индикатор материнской платы MOBO, проверьте, нормальная ли материнская плата.08. Индикатор ЦП, проверьте, является ли модуль ЦП нормальным.09. Индикатор памяти DRAM, проверьте, нормальен ли модуль памяти.10. Графический индикатор VGA, проверьте, нормальен ли Графический модуль. Модуль памяти нормальный.11. Индикатор южного моста ПЧ, проверьте, нормальен ли модуль южного моста.12. Склеиваемая Золотая веревка или брелок.13. Десятичная точка DP, отображается сигнал CLK.

Автоматически определяет рабочий код интерфейса материнской платы LPCАвтоматическое распознавание источника питанияОпределите следующий интерфейс, как показано

. ..... Подождите больше интерфейсов

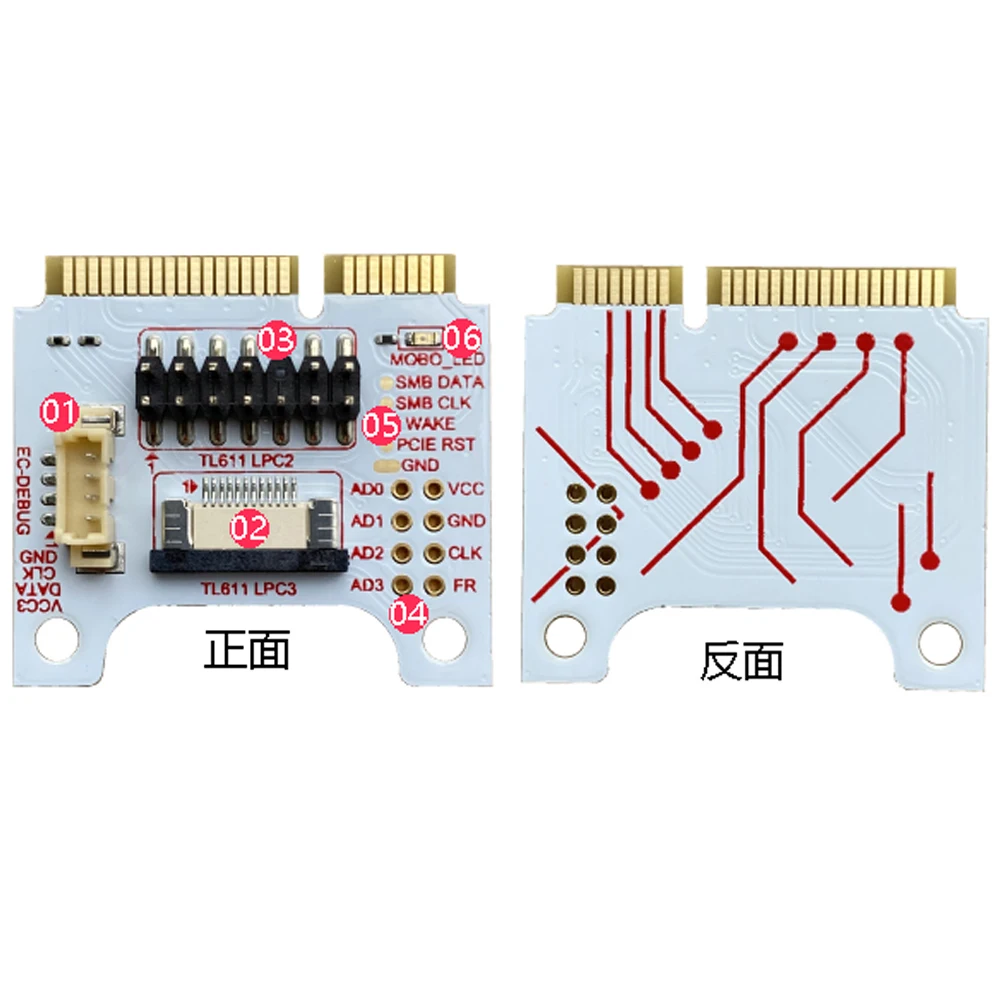

01.EC-DEBUG подключен к материнской плате EC02. Разъем FPC подключается к диагностической карте LPC303. Диагностическая карта для подключения контактного разъема LPC104. LPC Летающая линия05. Точка тестирования сигнала06. Индикатор материнской платы MOBO, проверьте правильность материнской платыВнимание:Подключите контактный разъем и разъем FPC, чтобы разумно подключить диагностическую карту. В то же время подключение диагностической карты приведет к неточному коду работы сигнального буфера.

MINI PCIE поддерживает Compal, Quanta, Acer, Lenovo, интерфейс должен быть добавлен в LPC или шину, иначе он не запустит код.

Для поддержки карты преобразования Apple computer A-DEBUG

Обратите внимание:Гнездо карты преобразования без позиционирования вставляется в вилку без позиционирования, а гнездо позиционирования вставляется в вилку позиционирования. Если он вставлен неправильно, интерфейс будет сломан и поврежден.
