Сверхгетеродинный радиочастотный приемник QIACHIP 433 МГц и модуль передатчика для беспроводного модуля Arduino Uno, комплект сделай сам, Бесплатная подарочная антенна

Применение окружающей среды:

Пульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панорамой, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3.

Посылка включает в себя:

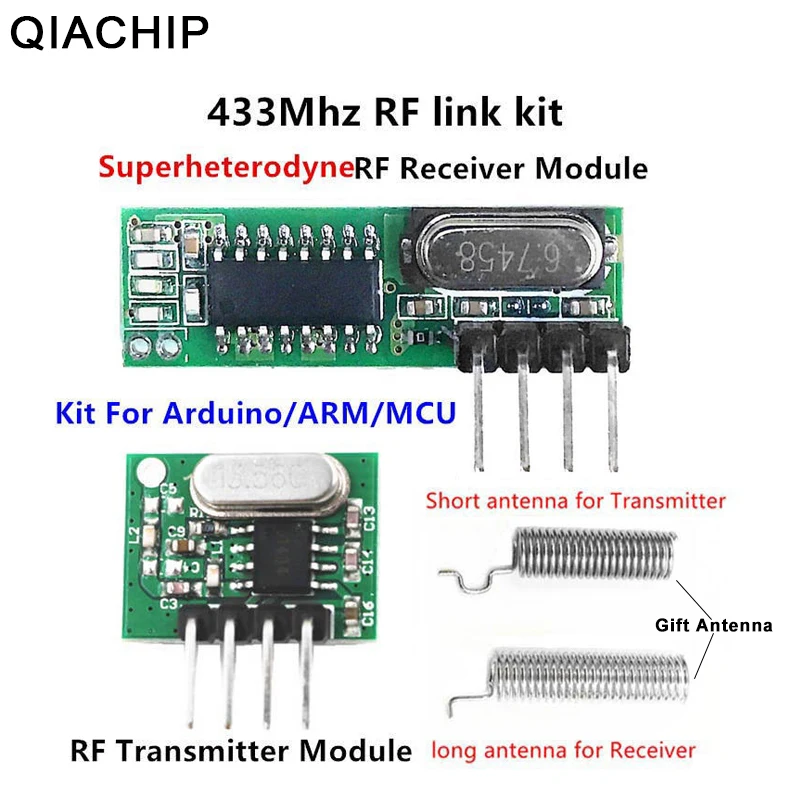

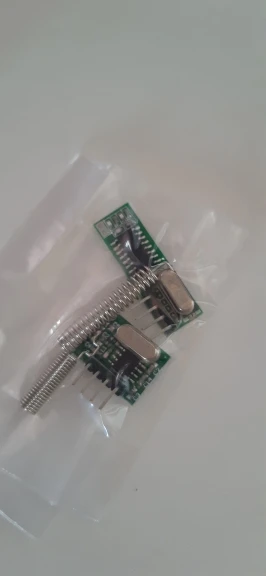

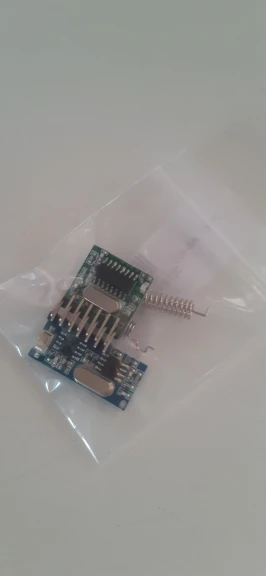

1 * Модуль приемника (RX470-4) 1 * шт модуль передатчика (WL102-341) 2 * шт антенна (короткая антенна для передатчика; Длинная антенна для приемника)

Особенности:

RX470-4 модуль беспроводного приемника supergeterodyne принимает демодуляторы UHF ASK поддерживают модуляцию ASK и OOK. Модуль приемника имеет высокую чувствительность (-108dBm), Низкое энергопотребление, а также высокий динамический диапазон (более 60 дБ). Модуль использует высокоинтегрированный чип, встроенный передний усилитель с низким уровнем шума, смесители, фильтры, Частотный синтезатор и т. д., может максимизировать оптимизацию сигнала.

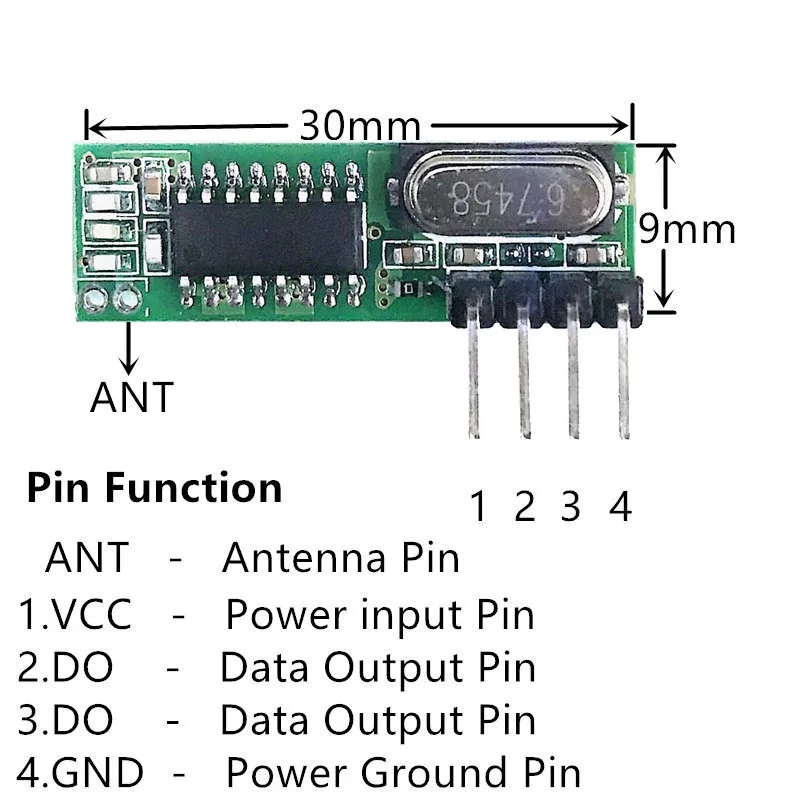

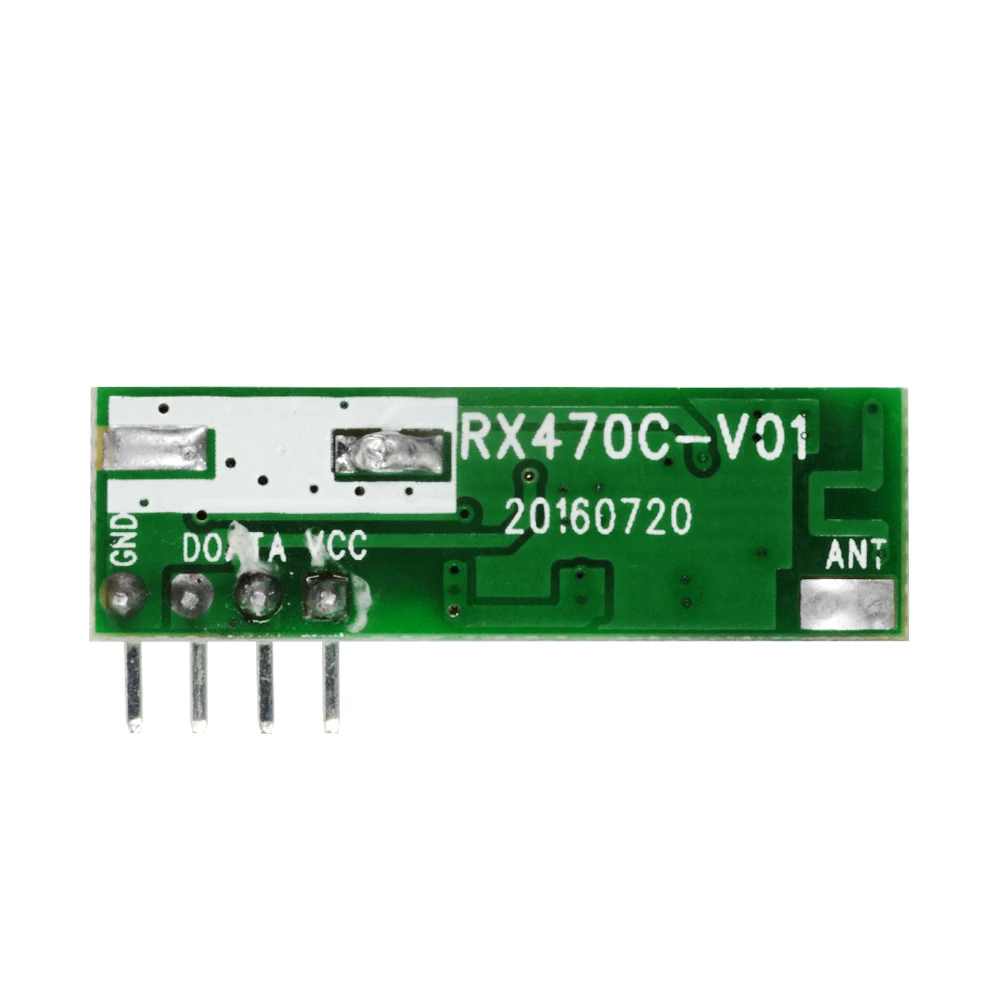

Описание модуля приемника:

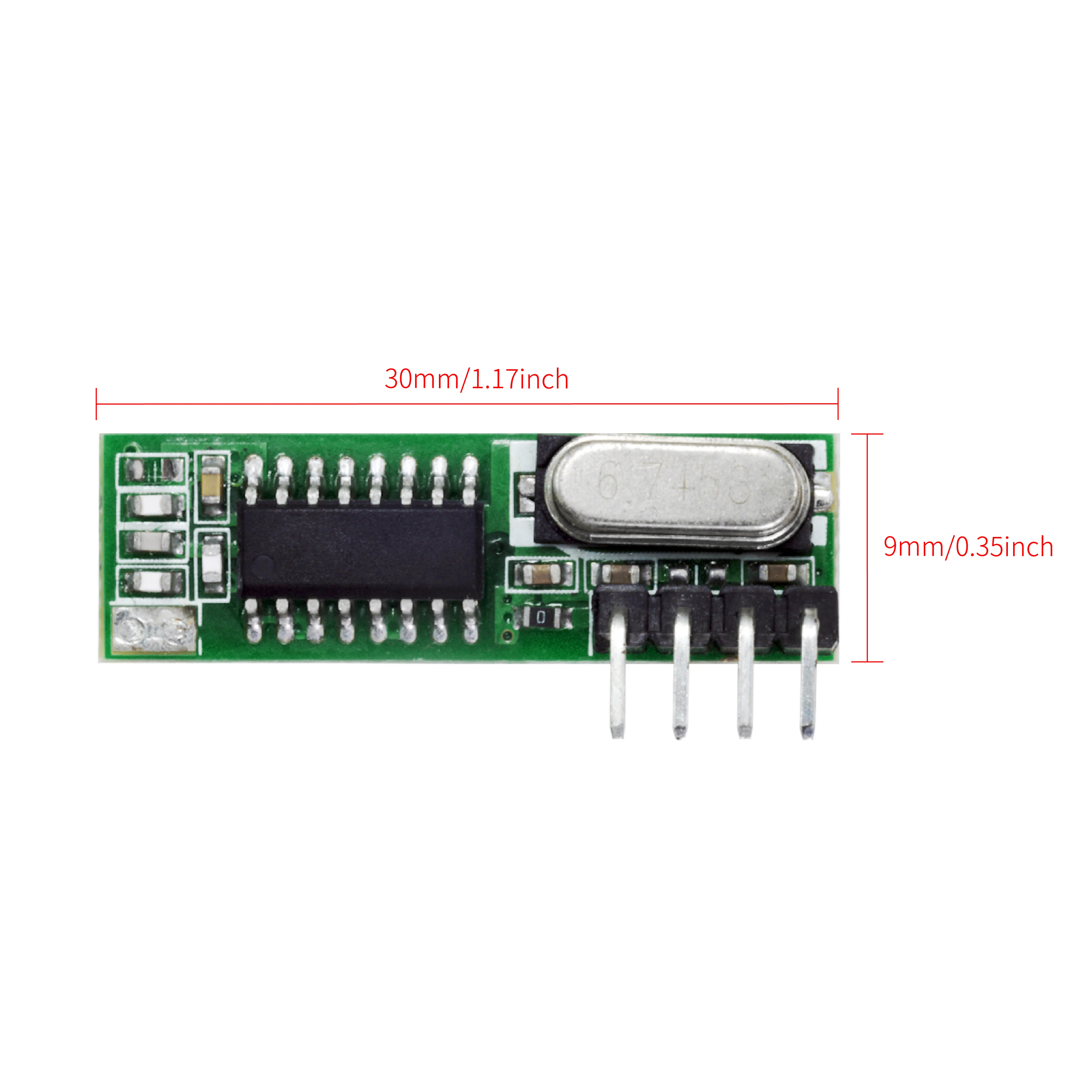

1. Поддержка модуляции ASK / OOK, чувствительность приемника-108dBm; 2. Рабочая частота: 433,92 МГц, полоса пропускания около ± 150 кГц; 3. Приоритет Диапазон входного напряжения: 2,2 V-5V; Рабочий ток: Тип: 2,1 мА (требование: VDD = 5 В); Тип: 2,1 мА (требование: VDD = 3 В) 4. Ток покоя: 1uA 5. Низкое энергопотребление; 6. Хорошая селективность и ложное подавление радиации, и легко пройти CE / Fcc международную сертификацию; 7. Хорошее подавление радиации локального осциллятора, множественный модуль приемника для работы с (т. Е. Больше, чем один доход) и не будет мешать друг другу, используется вместе, не влияя на расстояние приема; 8. Несколько скоростей передачи, общий модуль для 2 кГц, до 10 кГц; 9. Диапазон температур: -40-85 °C 10. Ультра-Малый размер 30 × 9 × 1 (мм) (может быть настроен в соответствии с заказчиком) 11. Внешняя антенна: 32 см одножильный провод, раненный в спираль

Особенности:

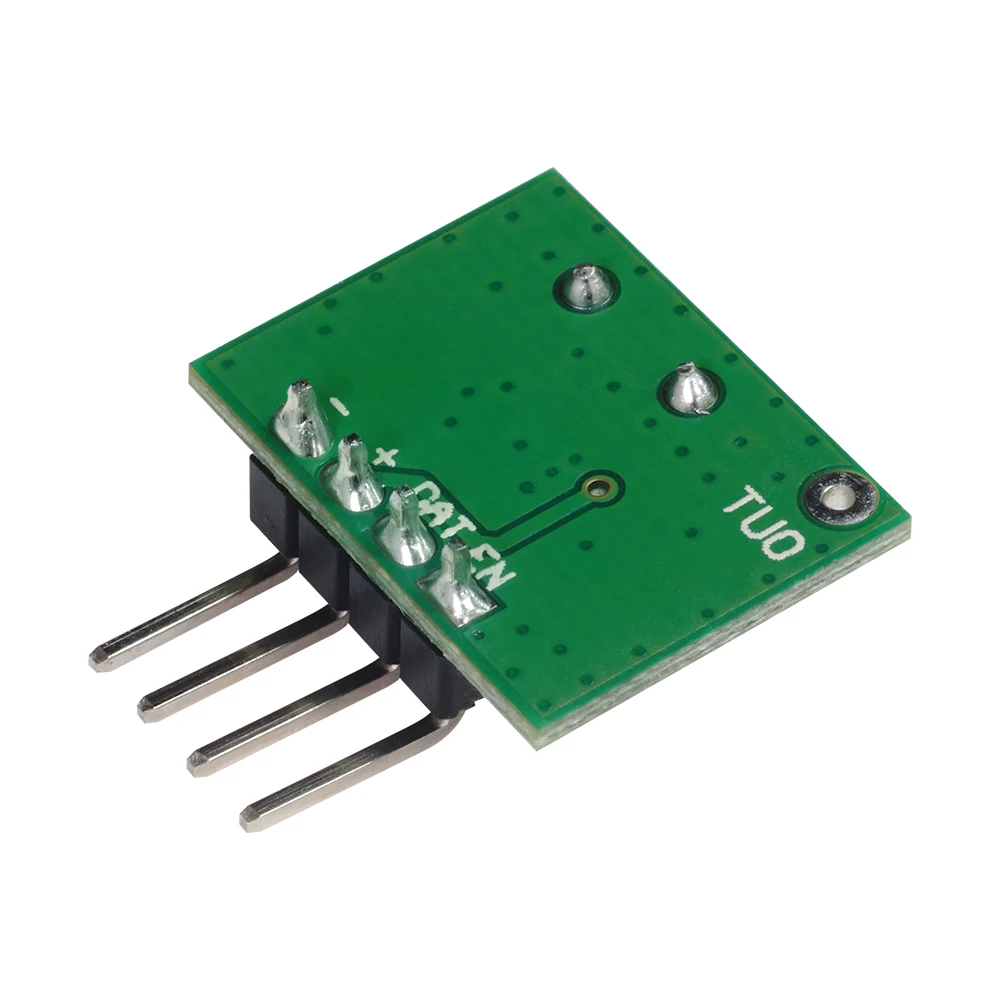

WL102-341 модулем передатчика являются UHF ASK модулированные передатчики, поддержка ASK и модуляция OOK. Модуль передатчика интегрирует аналоговую схему PLL и схему модуляции ASK, с высоким уровнем интеграции и т. д., может быть применен с короткой беспроводной связью. Рабочая частота 433 МГц, мощность передачи больше 11dBm.

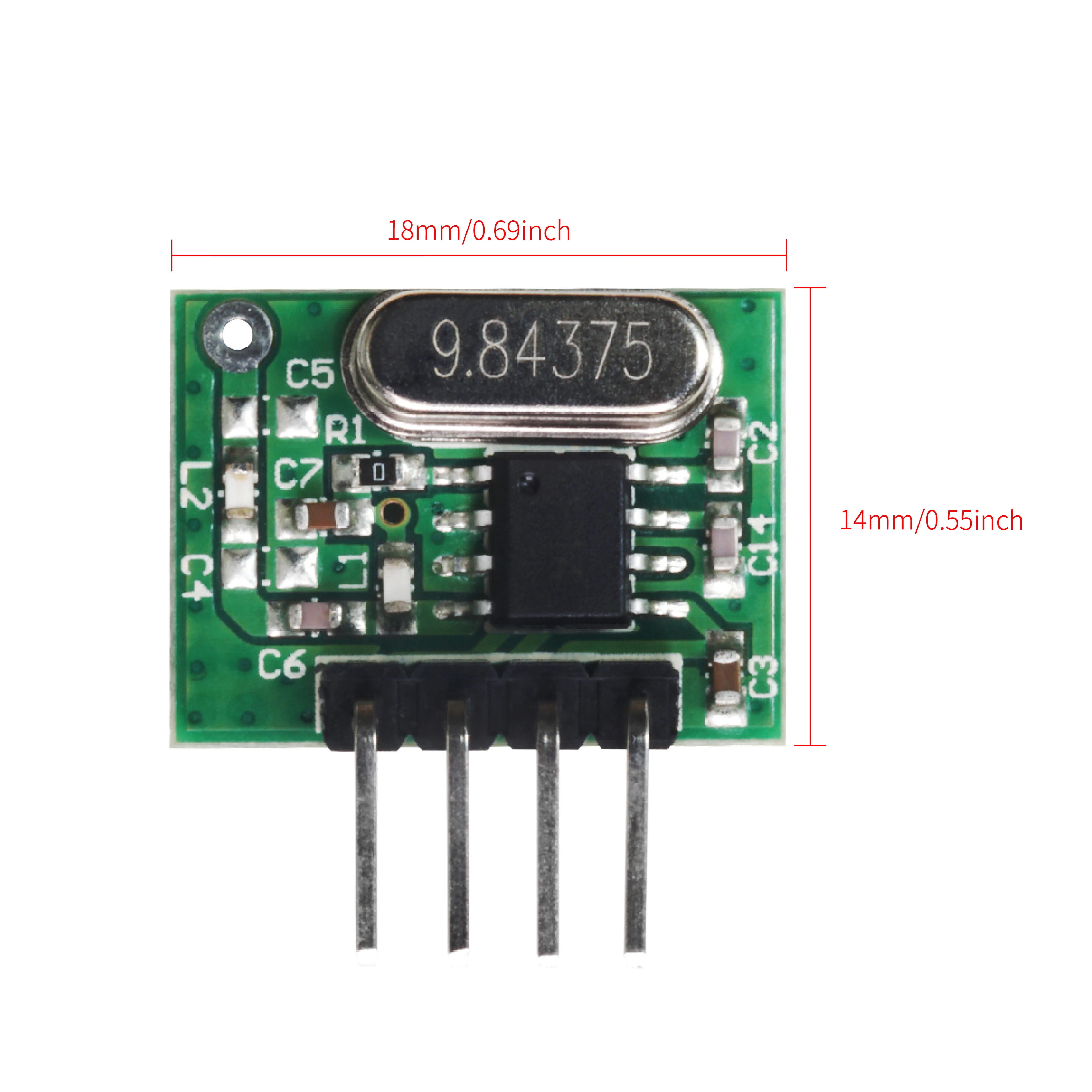

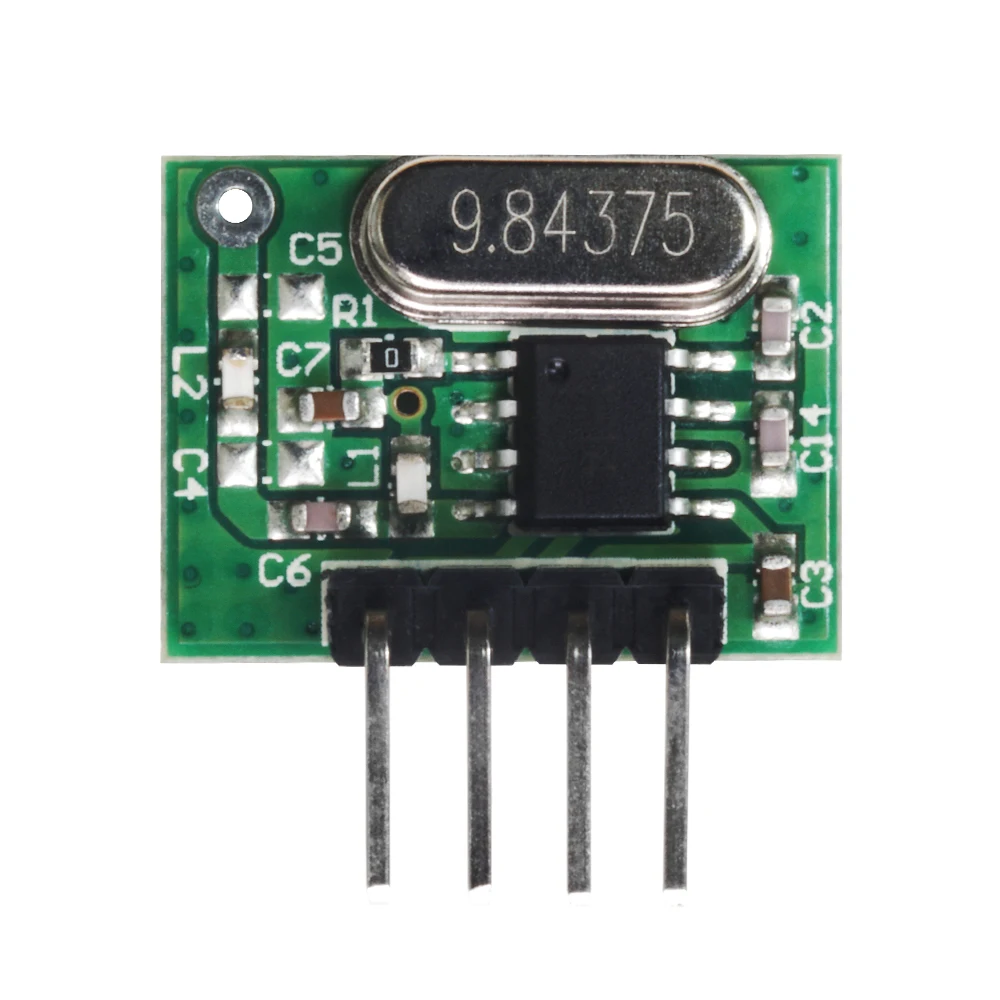

Описание модуля передатчика:

1. Поддержка модуляции ASK / OOK, мощность передачи больше 11dBm; 2. Рабочая частота: 433,92 МГц; 3. Приоритет Диапазон входного напряжения: 2,0 V-3,6 V; 4. Низкое энергопотребление режим выключения тока составляет менее 1uA; 5. Скорость передачи до 20 кГц; 6. Расстояние запуска: 20-200 метров 7. Размер: 16*12*1 мм 8. Внешняя антенна: 25 см Обычная Многожильная или одножильная линия 9. Диапазон температур: -45-85 °C

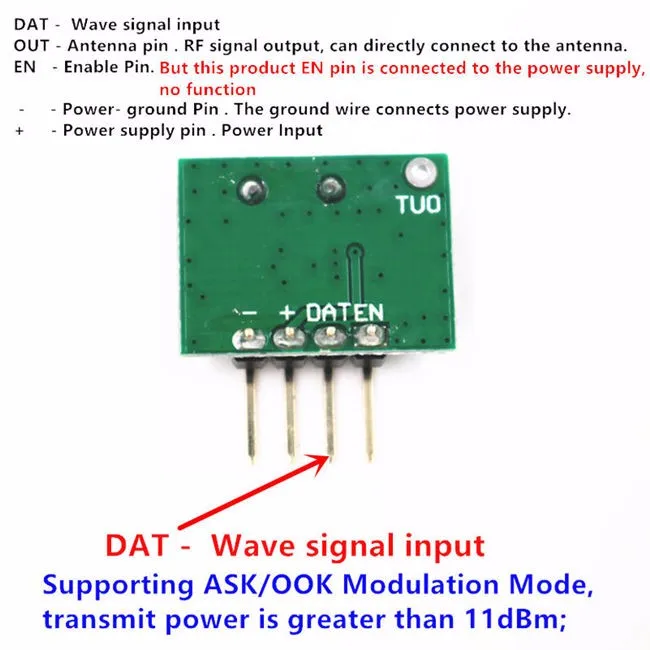

Передатчик Модуль расширения, штыревая панель Разрешение:

Вход сигнала DAT - Wave Штырь внешней антенны. Выход радиочастотного сигнала, может непосредственно подключаться к антенне. EN - Enable Pin. Но этот продукт EN pin подключен к источнику питания, нет функции --Мощность-заземление. Провод заземления соединяет источник питания. +-Штырь источника питания. Мощность Вход

Описание:

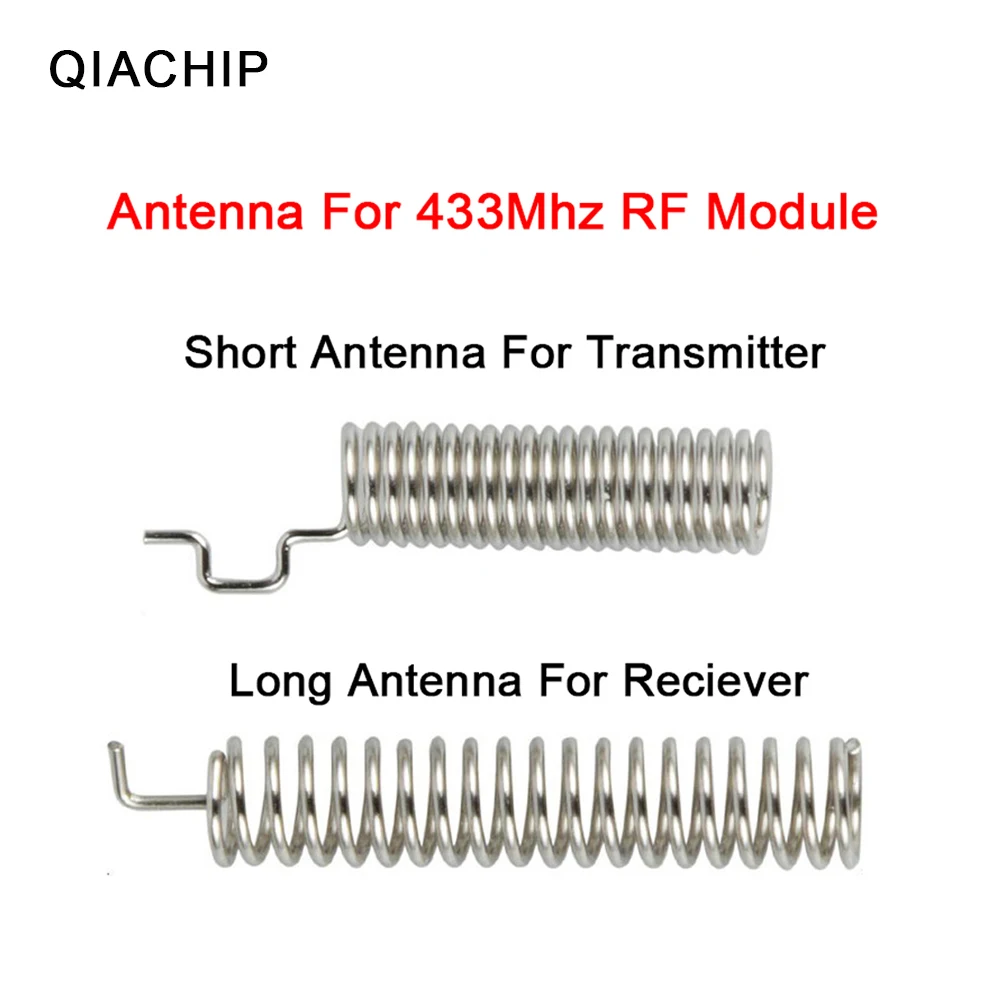

Информация о спецификации: Антенны ядро проводника диаметр (включая антенну кожи): 1,0 мм, (за исключением антенна кожи): 0,5 мм. Длина провода сварного конца: 22,0 мм, длина провода антенного терминала: 21,0 мм; Диаметр обмотки антенны (включая кожу антенны):5 мм; Номер поворота обмотки: 25 витков (антенна для приемника) Поворотный номер обмотки: 21 поворот (антенна для передатчика)
