Удлинительный кабель PCIe 3,0x1 To x1, двойной 90 градусов, правый угол PCI Express 1x Riser USB-карта, ленточный Удлинительный кабель

Удлинительный кабель ADT-Link PCI express 3,0x1

Бренд: ADT-LINK

Название продукта: Удлинительный кабель PCIe x1

Модель продукта:R11SF, R11SL, R11SR, R11SL-TL, R11SL-FL, R11SF-F

Скорость передачи: pmie3.0 x1 Полная скорость, 8 ГГц/бит/с (макс.)

Длина провода: 3 ~ 100 см, длина может быть изменена

Применение: Аудио PCIe x1, LAN, карты USB, расширение

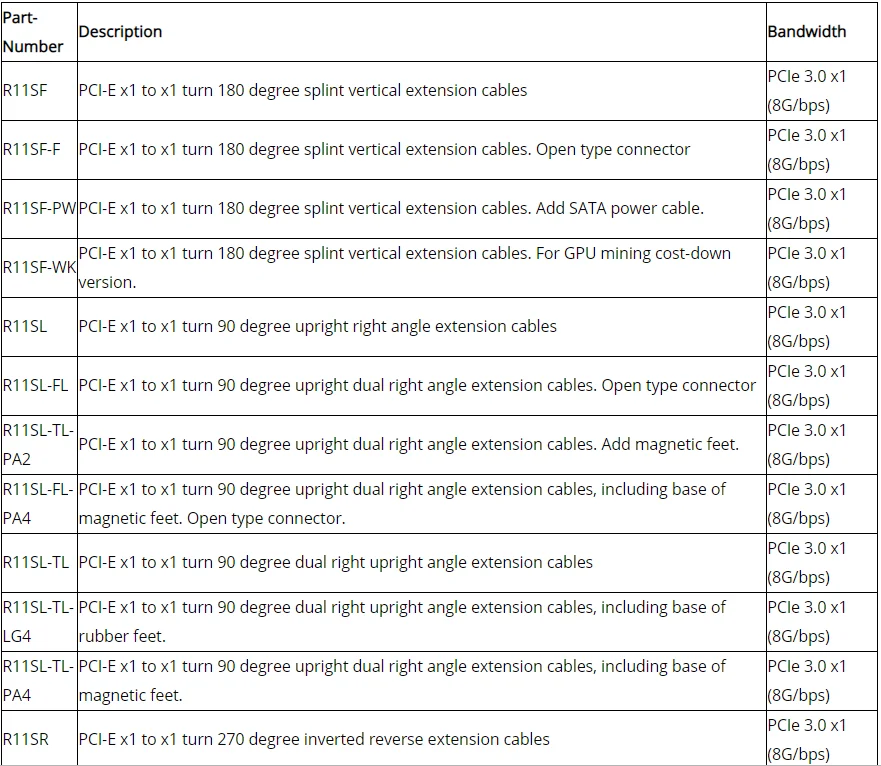

Список позиций серии ADT R11:

Преимущества товара:

-SL: поворот на 90 градусов в вертикальном положении под прямым углом; SF: поворот на 180 градусов по вертикали; SR: поворот на 270 градусов, инвертированный обратный угол

-WK: версия для минирования затрат на GPU.

-FL: разъем открытого типа PCIE;-разъем закрытого типа TL PCIE

-PA2 включает 2 шт. магнитные ножки;-PA4 включает 4 шт. магнитные ножки и PCB-PAD

-LG2 включает 2 резиновые ножки;-LG4, включая 4 резиновые ножки и PCB-PAD

-PW add 15-контактный внешний силовой кабель SATA 1

Описание длины кабеля:

Длина провода относится к части видимого провода. В комплект не входит печатная плата и разъем. Для определения длины провода см. Стрелку 5 см на рисунке ниже.

Вопрос и ответ:

Есть ли Экранирование EMI для кабеля?

Удлинитель использует новейшие материалы для экранирования EMI с пятью плоскими кабелями. Этот метод позволяет полностью покрыть каждый кабель защитой от электромагнитных помех с проводящим полимером для защиты от входящих или исходящих выбросов электромагнитных частот, минимизации помех и ухудшения производительности, И уменьшить вес Экстендера.

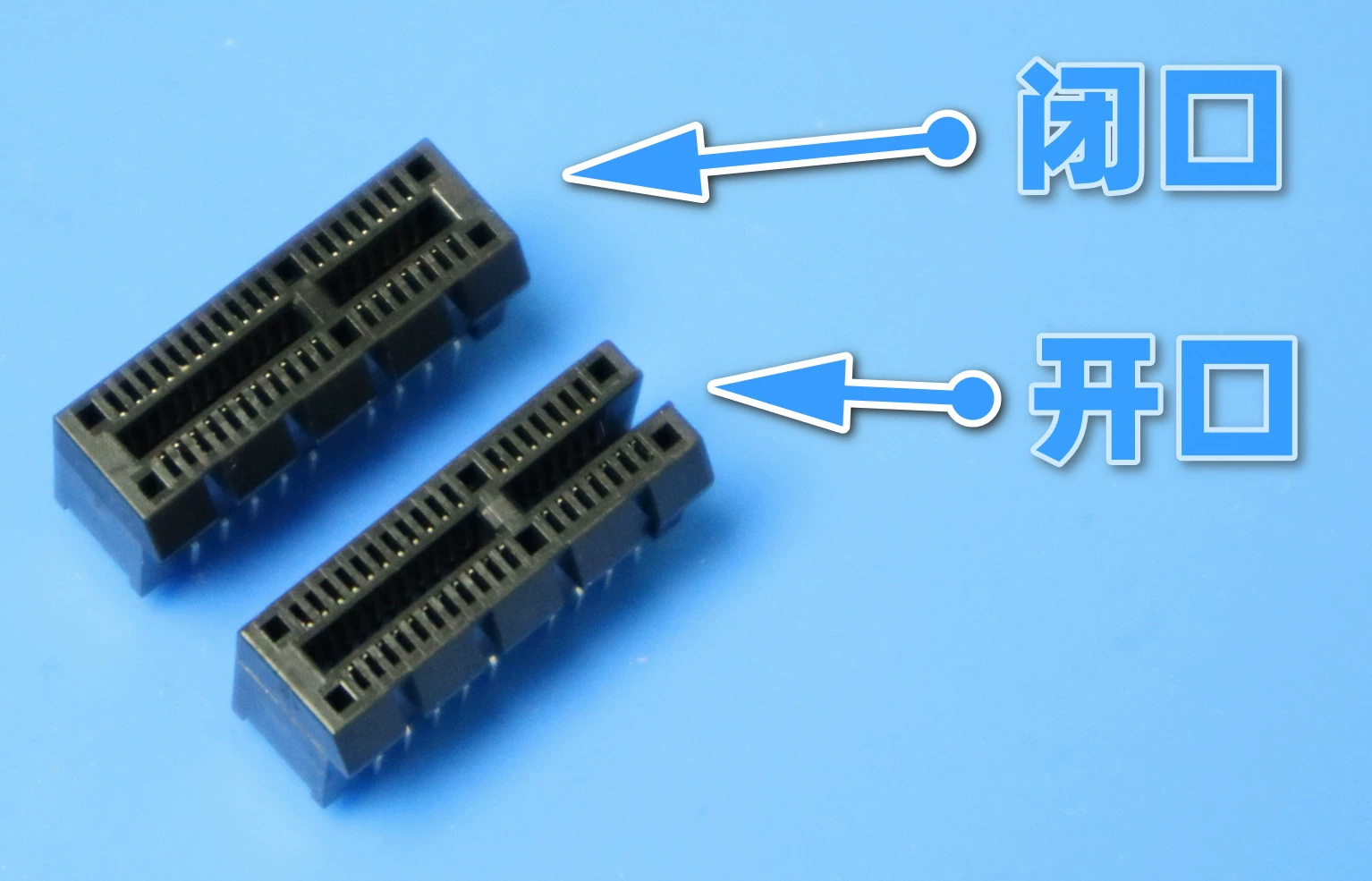

Разница между открытым и закрытым:

Интерфейс закрытого типа отлично подойдет для звуковой карты.

Интерфейс открытого типа имеет большую совместимость. Например, Интернет-карта x4 может соответствовать интерфейсу открытого типа.

Звуковая карта или сетевая карта блокируется видеокартой. Как выбрать модель удлинителя?

Удлинительный кабель звуковой карты обычно выбирает R11SL-TL (закрытое гнездо, двойной прямой угол)-5 см. Если ваша карта находится далеко от материнской платы, Измерьте расстояние самостоятельно и выберите подходящую длину кабеля в соответствии с радио.

Материнская плата mini/micro ATX относительно небольшая, поэтому видеокарта и звуковая карта расположены слишком близко друг к другу, видеовентилятор блокируется звуковой картой, а теплоотдача плохая. Слишком высокая температура микросхемы, а производительность графической карты в 3D-качестве нестабильна. На звуковую карту также влияют электромагнитные помехи вентилятора видеокарты, которые вызывают нарушение высокочастотного звука или шум по току в нижнем шуме.

Используя Удлинительный кабель для звуковой карты модели R11SL-TL на 5 см, вы можете переместить звуковую карту на 3 слота влево, чтобы звуковая карта находилась далеко от видеокарты, что решает проблему взаимного вмешательства.

Слот PCIe x1 блокируется видеокартой и находится под видеокартой. Сколько места требуется для установки удлинительного кабеля?

Открытая высота после вставки модели R11SL-TL двойной прямой угол в паз составляет около 6 мм, как показано ниже

Как показано на рисунке выше, открытая высота удлинителя составляет 6 мм, Пожалуйста, измерьте, подходит ли высота пространства.
