Высокое качество DIY Schlieren вогнутое отражающее зеркало
D114F500: вогнутый Сферический отражатель, 114 мм в диаметре, 500 мм в фокусном расстоянии, алюминиевое покрытие и защитная пленка на поверхности.
D150F750: вогнутый Сферический отражатель, диаметр 153 мм, фокусное расстояние 750 мм, поверхность алюминиевой пленки и защитной пленки.
D203F750: вогнутый Сферический отражатель, диаметр 203 мм, фокусное расстояние 750 мм, поверхность алюминиевой пленки и защитной пленки.
Основание D114: подходит для линз диаметром 114 мм, 3d-печати, материала PLA. Он устойчиво стоит, и его также можно прикрутить для дальнейшей фиксации.
Основание D150: подходит для линз диаметром 153 мм, 3d-печати, материала PLA. Он устойчиво стоит, и его также можно прикрутить для дальнейшей фиксации.
Основание D203: подходит для линз диаметром 203 мм, 3d-печати, материала PLA. Он устойчиво стоит, и его также можно прикрутить для дальнейшей фиксации.

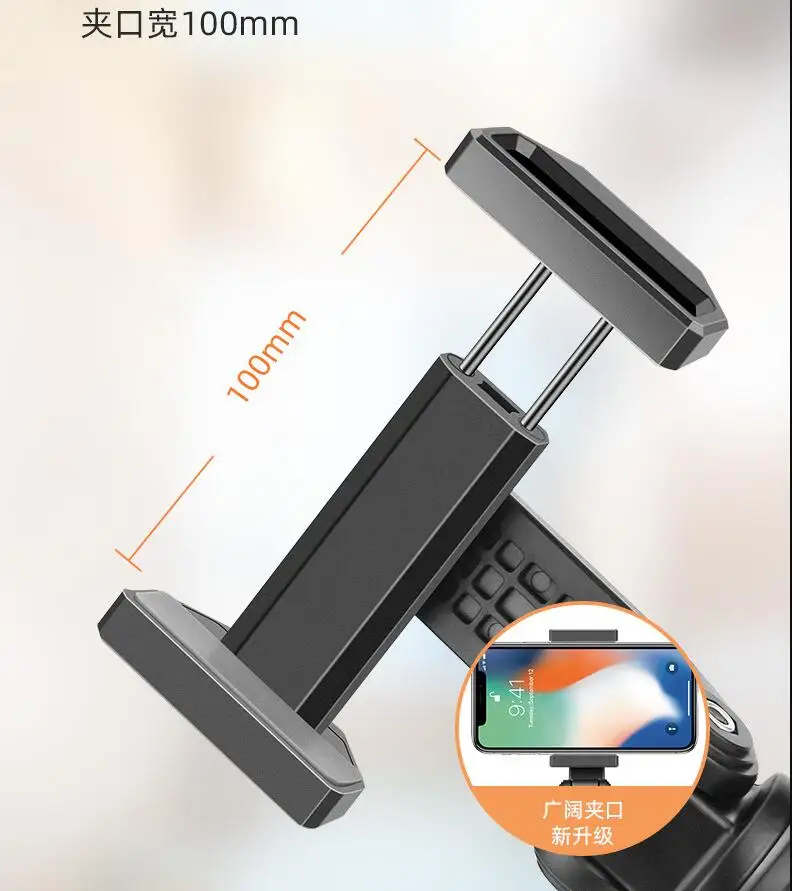

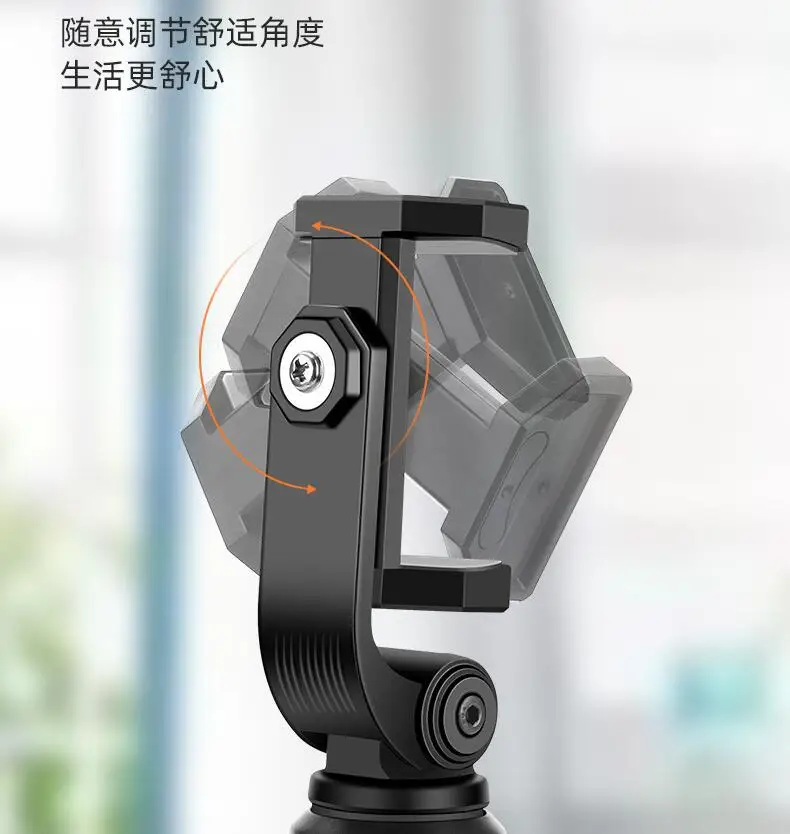

Портативный мобильный телефон-держатель: ширина зажима: 100 мм. Материал: АБС-пластик.
Метод Schlieren является широко используемым методом оптического наблюдения в механических экспериментах.
Основной принцип заключается в использовании градиента коэффициента преломления светильник в измеренном поле потока, чтобы быть непосредственно пропорциональным плотности потока воздуха в поле потока. Он широко используется для наблюдения за пограничным слоем воздушного потока, сгорания, ударных волн, холодной и горячей конвекции в газовых и ветровых туннелях. Или водного туннельного потока.
Метод Schlieren, также известный как метод schlieren, включает в себя черный и белый метод schlieren, метод color schlieren и метод помех schlieren. Это наиболее часто используемый оптический метод для отображения потока поля и измерения с системой schlieren. Метод schlieren был впервые предложен Toepler в 1864 году и был использован при обнаружении коэффициента преломления оптического стекла.
Предложение и разработка:
В 1952 Holde и Norht использовали белый светильник, разделяющий призмы на систему schlieren для достижения цветового изображения schlieren, который расширил область применения технологии schlieren; В 1962, блэнд и пелик использовали метод schlieren для изучения давления воды после температурного эффекта, Следует отметить, что метод schlieren фактически используется для отображения потока в водном туннеле; В 1974 году Merzkirch классифицировал технологию schlieren в области сжимаемого потока, И засекречена техника помех schlieren на системе schlieren. Изучение права, включая помехи решетки, призмовые помехи и помехи, относится к технологии schlieren и признана отечественными аналогами.
Принцип:

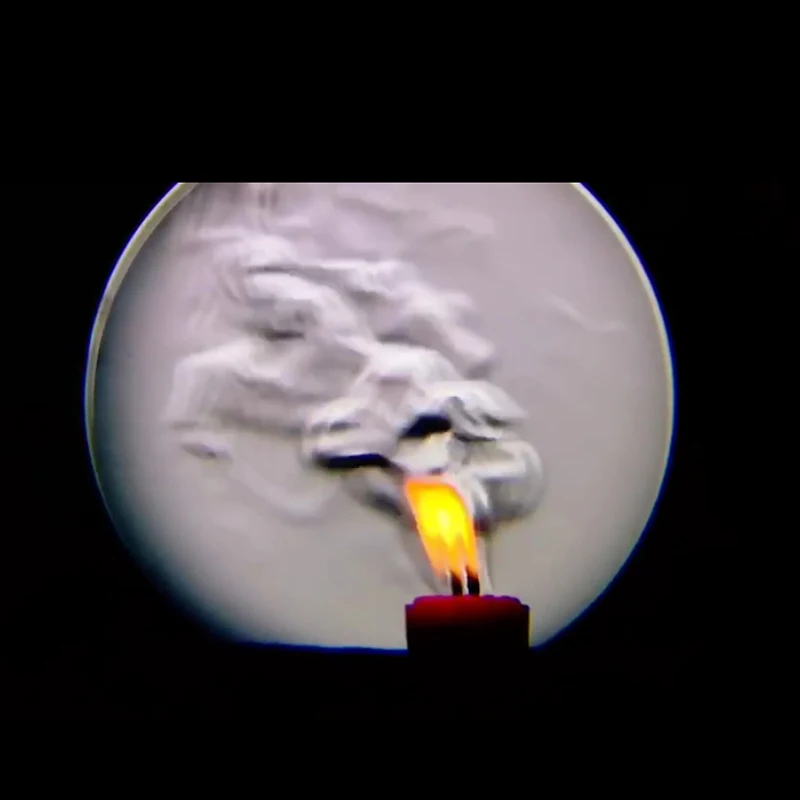

Метод schlieren использует принцип, согласно которому градиентный светильник с индексом преломления в измеренном поле потока пропорционально плотности воздушного потока в поле потока, И преобразует изменение градиента плотности в поле потока в изменение относительной интенсивности светильник на плоскости записи, Так что поле потока может быть сжато. В ударной волне компрессионная волна и другие области с радикальными изменением плотности становятся заметными и различимыми изображениями, которые могут быть записаны.
Устройство:

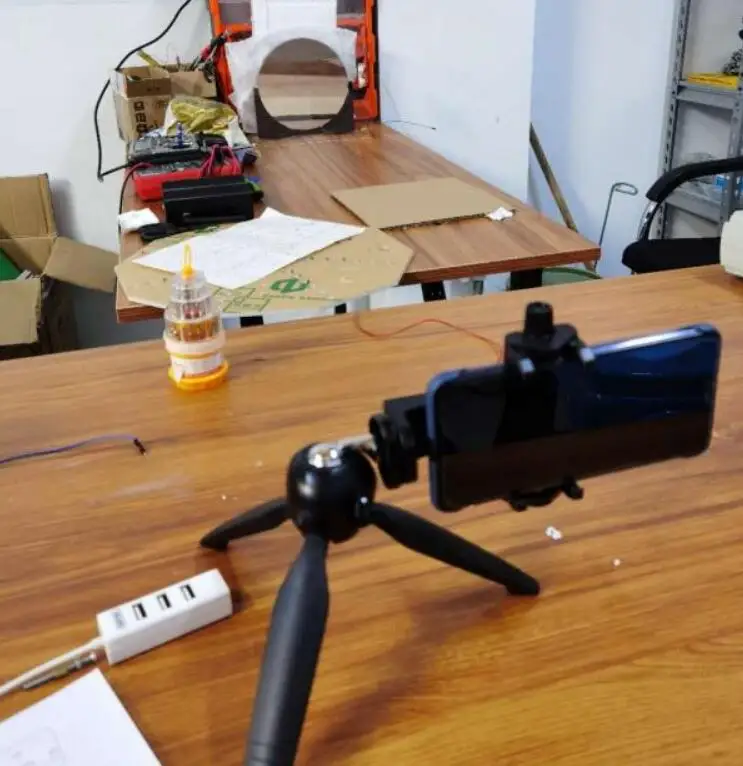

Типичный "z-образный" светильник путь схема schlieren системы, где S-светильник источник, M1 и M2 два сферических зеркала (вогнутые зеркала), средняя прямоугольная область-это поле потока, K-край ножа, L-выпуклая линза, а Q-оборудование для наблюдения, Обычно высокоскоростная фотография. [2] в эксперименте, светильник, излучаемый светильник источник S проходит через поток район после того, как отражение M1, а затем отражается M2, наполовину Режьте край ножа K перпендикулярно градиенту плотности поля потока, И, наконец, поместить в систему визуализации Q (высокоскоростная камера), вы можете захватывать жидкости с различной плотностью воздушного потока.
Преимущества и применение:
Метод schlieren имеет преимущества простых результатов, хорошей технологии визуализации и высокой точности. Он преобразует изменения плотности жидкости, которые невидимы для человеческого глаза в светильник, информацию об интенсивности и записывает их, что делает наблюдение за полем потока более прямым и ярким, особенно технология color schlieren. Развитие, делает изображения более красивыми.
Как наиболее часто используемый метод оптического измерения, метод schlieren имеет широкий спектр применений в экспериментах по механике жидкости. Его можно использовать для наблюдения за пограничным слоем воздушного потока, сгорания, ударных волн, холодной и горячей конвекции в Газе, а также в ветряном туннеле или водном туннельном походе.
