Контроллер MQ Sabvoton SVMC72150, 72 в, 150 А, совместим с BLDC, с адаптером bluetooth

Контроллер Sabvoton до сих пор проектирует только контроллер синусоидального типа, это бесщеточный контроллер постоянного тока, фазовый угол 120 градусов. Как правило, мы хорошо сочетаем его с двигателем QS, если вы хотите сочетать его с двигателем нового бренда, некоторые параметры должны быть протестированы самостоятельно.

1). Дешевая стоимость

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Программируемый

4). Синусоидальная волна без шума

1). Контроллер синусоидальной волны, программируемый, с функцией регенерации

2). Предел постоянного тока: 150 А

3). Максимум. Фазовый ток: 350 А

4). Защита фазового тока: 450 А

5). Напряжение аккумулятора: Номинальное напряжение 24-72 в, макс. 95 в

6). Термический зонд: KTY83-122

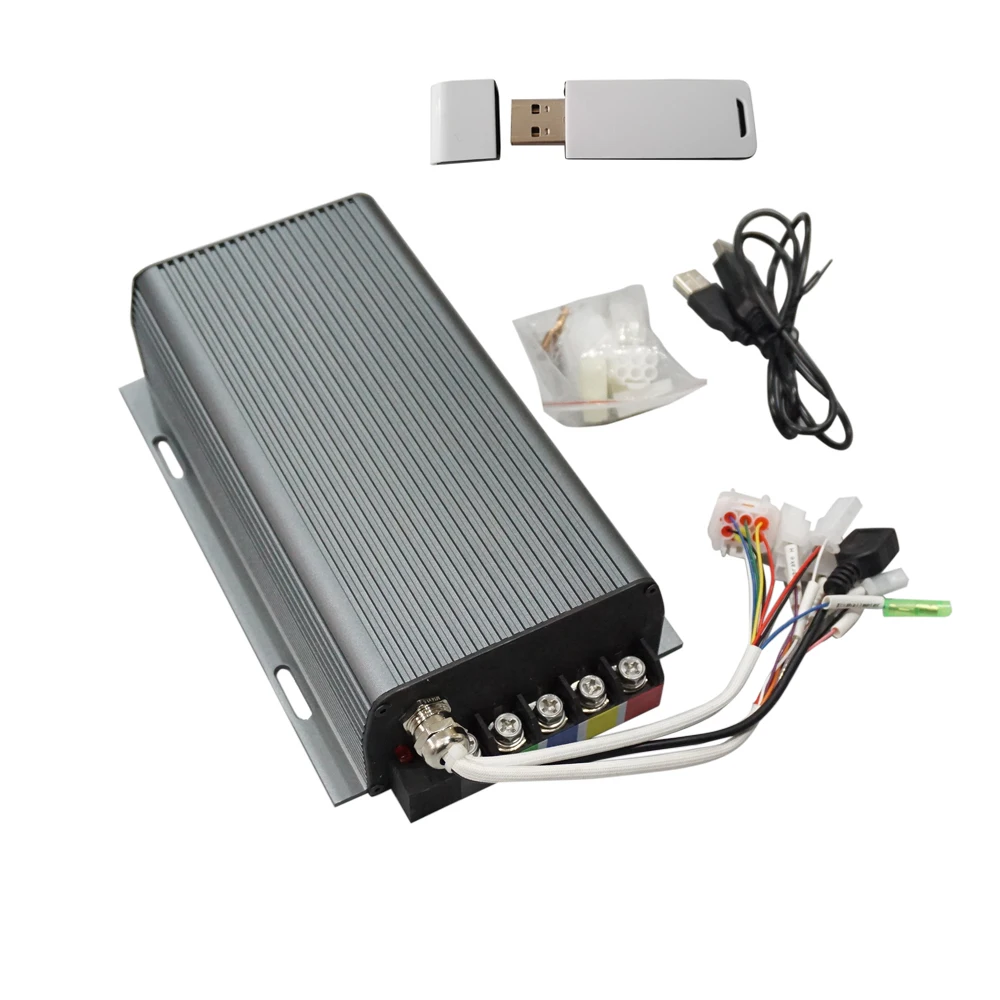

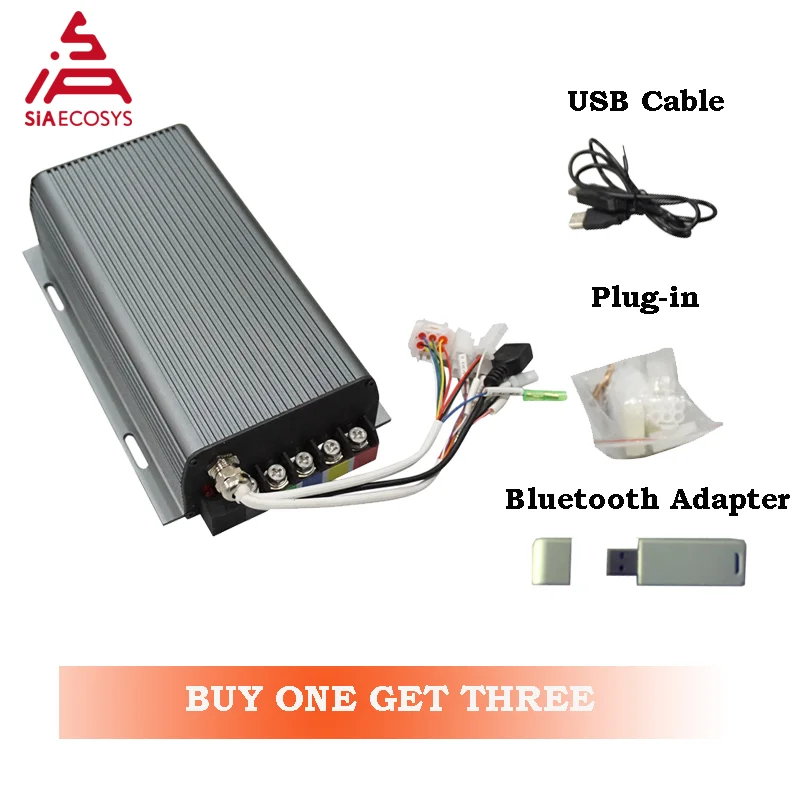

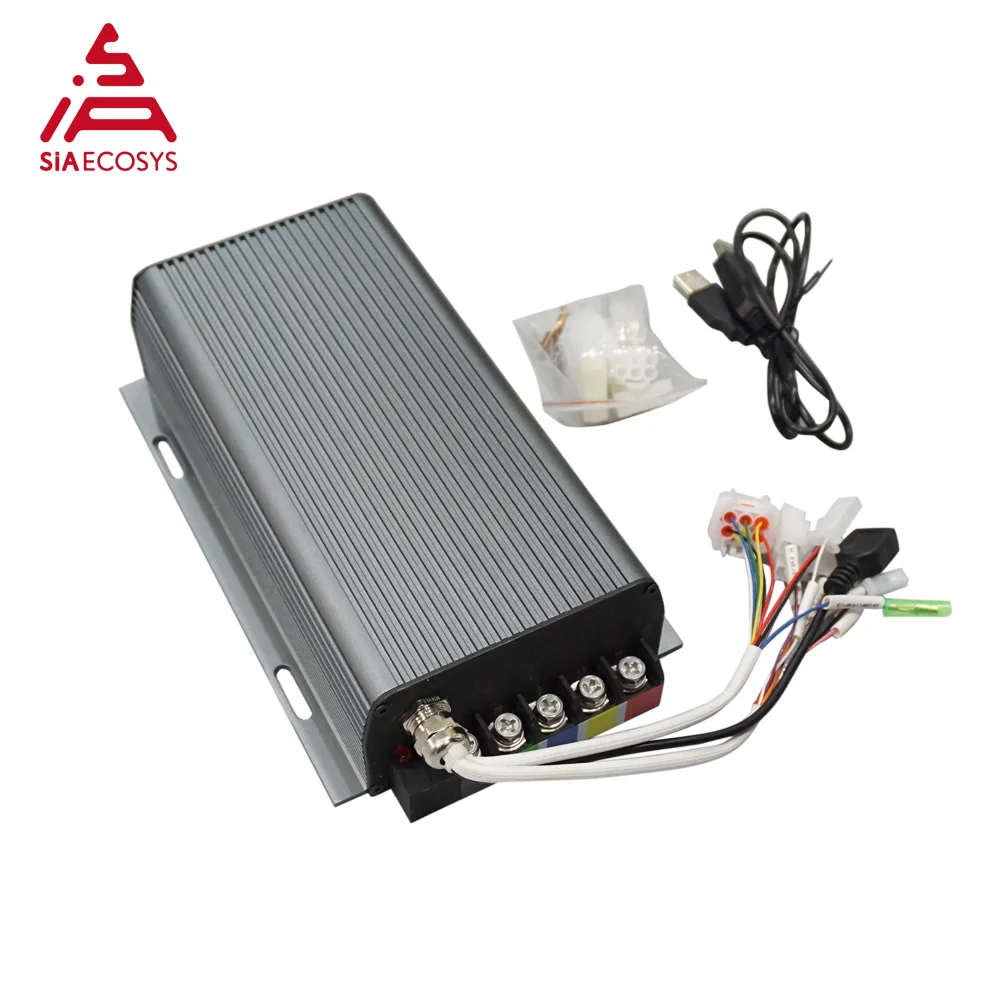

7). Включает один контроллер + USB-кабель конвертера + соответствующий штекер

8). Размер контроллера: 247 мм * 146 мм * 62 мм

9). Вес нетто: 2 кг

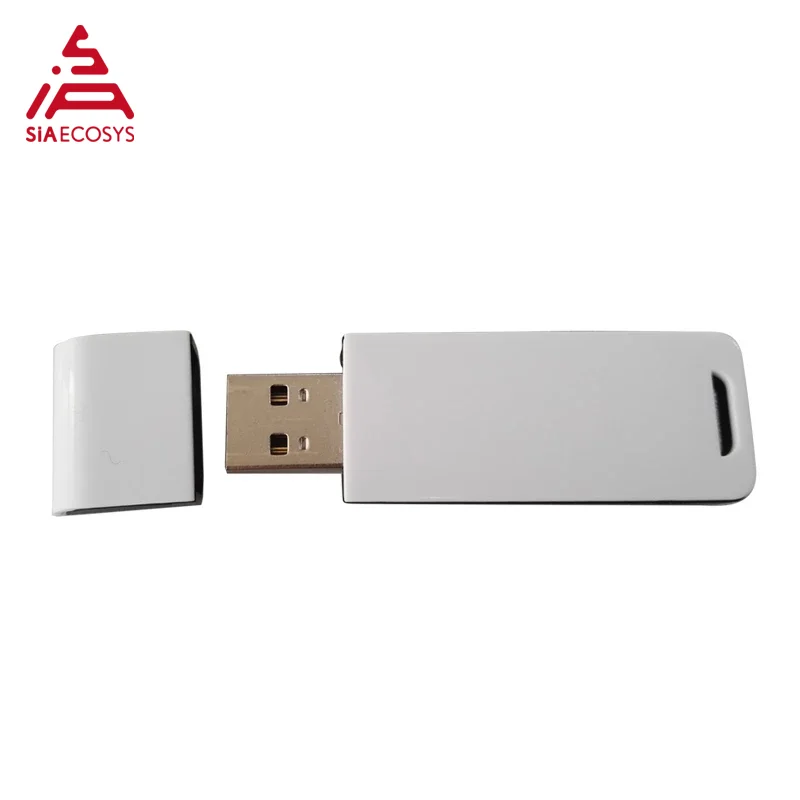

10). Включая адаптер bluetooth.

11). Функция по умолчанию: холл, дроссельная заслонка, электрический замок, высокий уровень тормоза, датчик температуры, электронный тормоз 0-5 В, три кнопки скорости, спидометр холла, реверс, curise.

12). Специальные функции: водонепроницаемый, Противоугонный (без использования по умолчанию)

13). Нормальный тип, не подходит для спидометра TFT, для типа TFT, пожалуйста, свяжитесь с продавцом.

Примечания:

1). Мы обновили функцию электронного тормоза 0-5 В.

Старый: необходимо нажать на тормозной переключатель, чтобы обеспечить функцию электронного тормоза 0-5 В.

Обновление: вы можете достичь функции электронного тормоза 0-5 в без нажатия переключателя тормоза.

2). Для контроллера без замка предоставляется гарантийное обслуживание, но мы можем предложить для вас наши предложения.

3). Функция CA не нормального типа, пожалуйста, свяжитесь с продавцом для получения другой ссылки

4). Пожалуйста, перед включением питания убедитесь, что все соединение правильно.

Вот понятный и простой интерфейс программного обеспечения настройки. Адаптер Bluetooth не является обязательным. Если вы хотите добавить его, пожалуйста, перейдите по этой ссылке:

Это чертеж контроллера SVMC, вы можете использовать его для подключения и настройки функции CA, если вы хотите, чтобы он соответствовал вашему дисплею CA.

Определение контакта электронного тормоза 0-5 В

Красный: тормоз + 5 В

Коричневый: сигнал тормоза

Черный: отрицательный тормоз

Определение трех скоростных контактов

Розовый: Высокоскоростной

Черный: GND

Прозрачный: низкая скорость

Высокое определение тормозного штифта

Фиолетовый: высокий тормоз

Определение контакта Холла

Красный: холл + 5 В

Желто-белый: датчик температуры

Черный: минус зала

Желтый: сигнал Холла (U)

Синий: сигнал Холла (Вт)

Зеленый: сигнал Холла (В)

Определение зажигания

Оранжевый: зажигание

Определение спидометра Холла

Темно-синий: спидометр для зала

Примечания:

1. Все контакты RTN подключены внутри.

2. Функция измерителя заключается в копировании любого из датчиков Холла.

3. Выше определение контакта предназначено для контроллера классического типа.

Пожалуйста, свяжитесь с продавцом, если вы не знаете, как подключить контроллер к мотору и другим частям.

1). Если вы хотите купить только у нас контроллер, сообщите нам параметры вашего подходящий двигатель?

Такие как напряжение двигателя, мощность, скорость...

2). Если вам нужны другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!

Если вас интересует больше моделей контроллеров, пожалуйста, обратитесь к таблице данных ниже и нажмите на гиперссылку на изображение.

Примечание:

1). Нет ордера на разблокированный контроллер типа, если разблокированный тип нужен, пожалуйста, укажите при размещении заказа.

2). Для модели SVMC 60A поддерживает только классическую функцию.

3). Настраиваемая функция CA не поддерживает нормальный тип, но мы предложим вам чертеж, чтобы указать, как подключиться к дисплееру CA.

SVMC Нормальный размер: 247 мм * 146 мм * 62 мм

SVMCxx060 Размер: 215 мм * 146 мм * 62 мм

SVMC96120 Размер: 283 мм * 147 мм * 62 мм

Размер SSC: 186 мм * 165 мм * 70 мм(Пока нет в наличии)

Пожалуйста. Свяжитесь с отделом продаж, чтобы получить ссылку и пароль для загрузки руководств и программного обеспечения до/после получения контроллеров.

В1. Вы продавец или производитель?

О: мы изготавливаем.

В2. Сколько времени занимает ваша продукция?О: обычно Срок производства составляет 12-14 рабочих дней (6 рабочих дней в неделю).

Конкретный срок доставки зависит от товара и количества вашего заказа.

В3. Каков срок гарантии?

О: для двигателя гарантийный срок составляет один год и три месяца. Для других запчастей гарантийный срок составляет один год.

В4. О таможенном оформлении

Для некоторых стран со строгими таможенными пошлинами для импорта, пожалуйста. Сначала подтвердите нам, что у вас есть возможность сделать таможенное оформление, в противном случае мы не возьмем на себя большую ответственность за этот вопрос, возврат денег и товар не поддерживаются.

Список особых стран:

Аргентина, Бразилия, Египет, Турция, Иран, Португалия, Румыния, Казахстан, Украина, йеман и т. Д.

Название некоторых стран не указано, продавец своевременно сообщит вам, если вы разместили заказ онлайн напрямую. Спасибо за понимание.

Налог не включен.

Ни мотора QS, ни супер EVs!
