Описание:

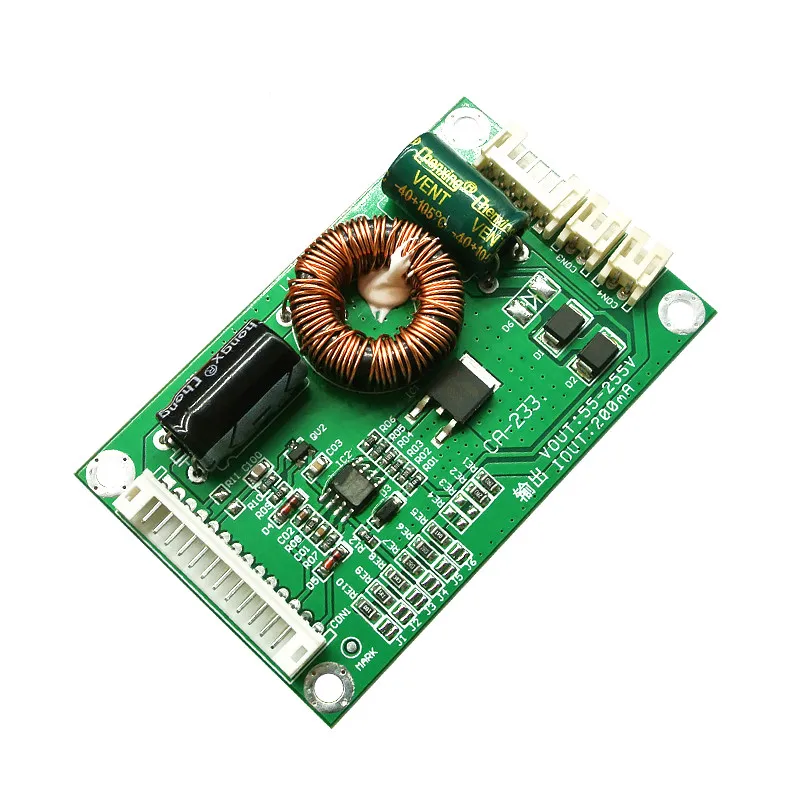

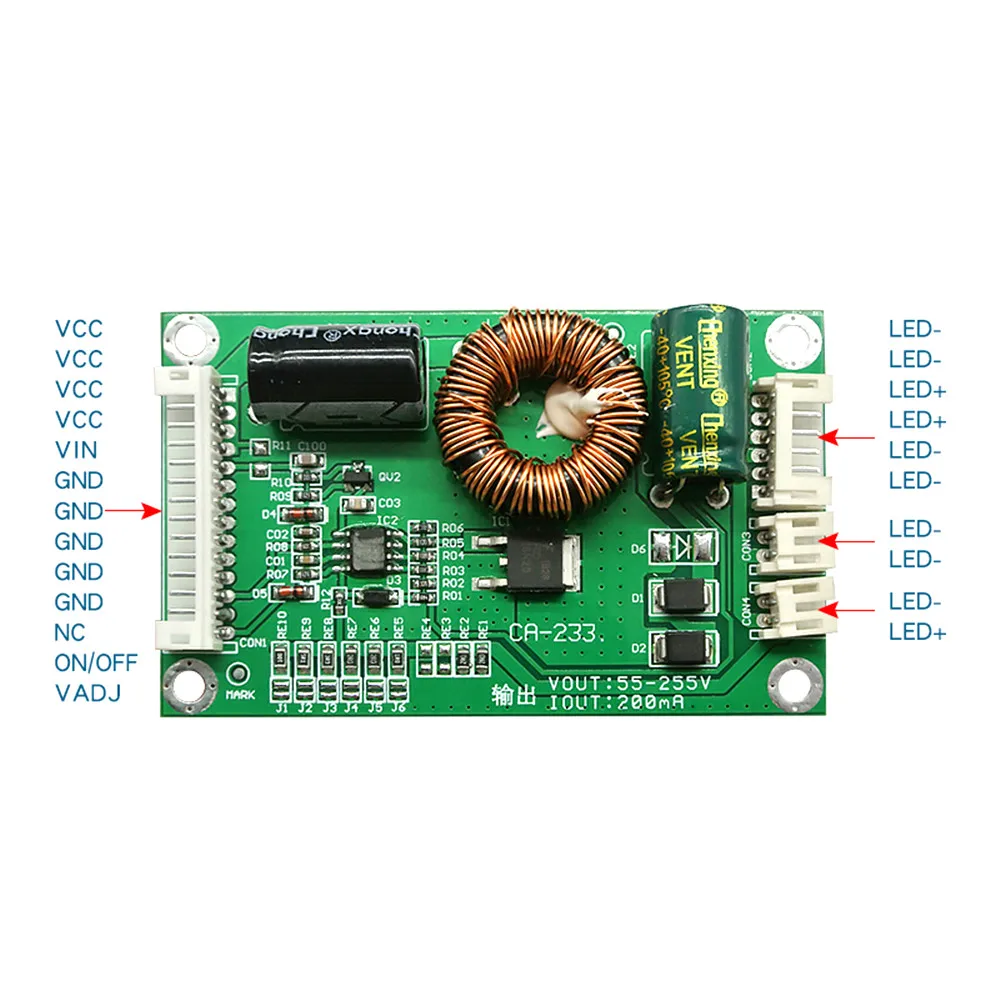

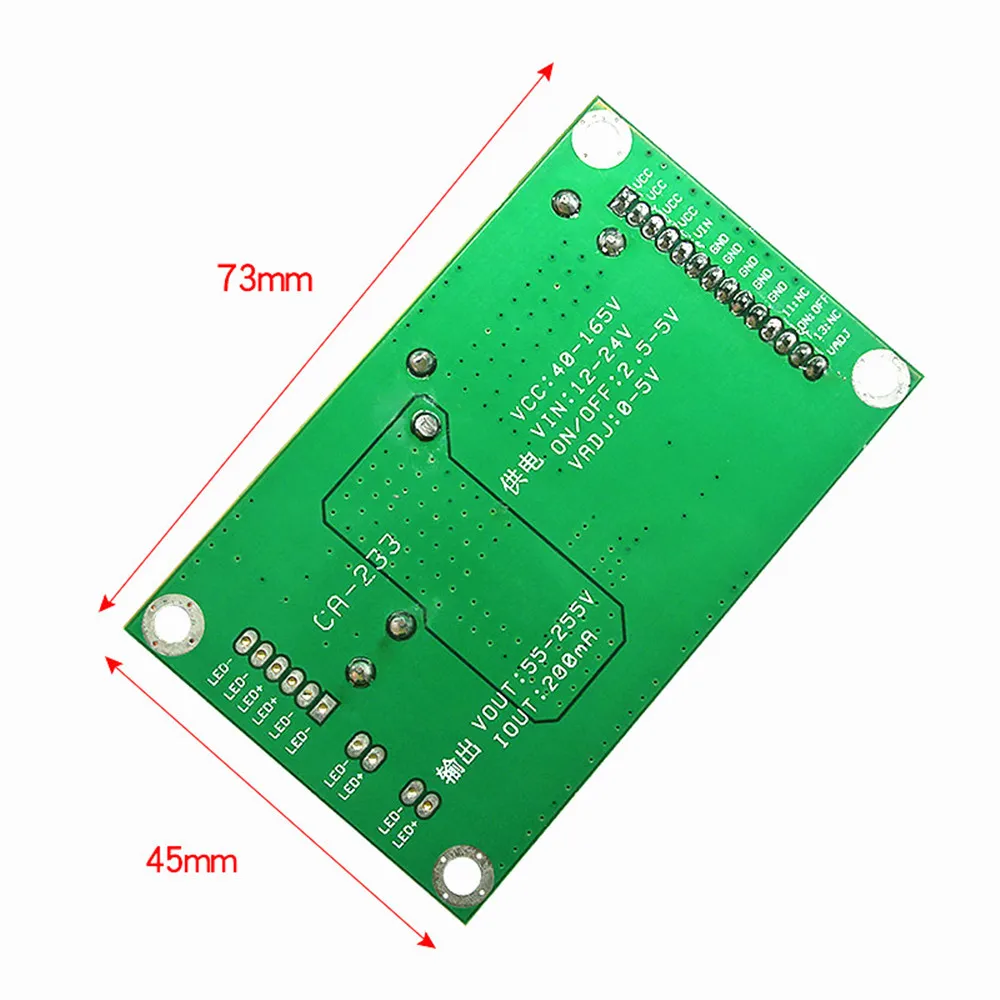

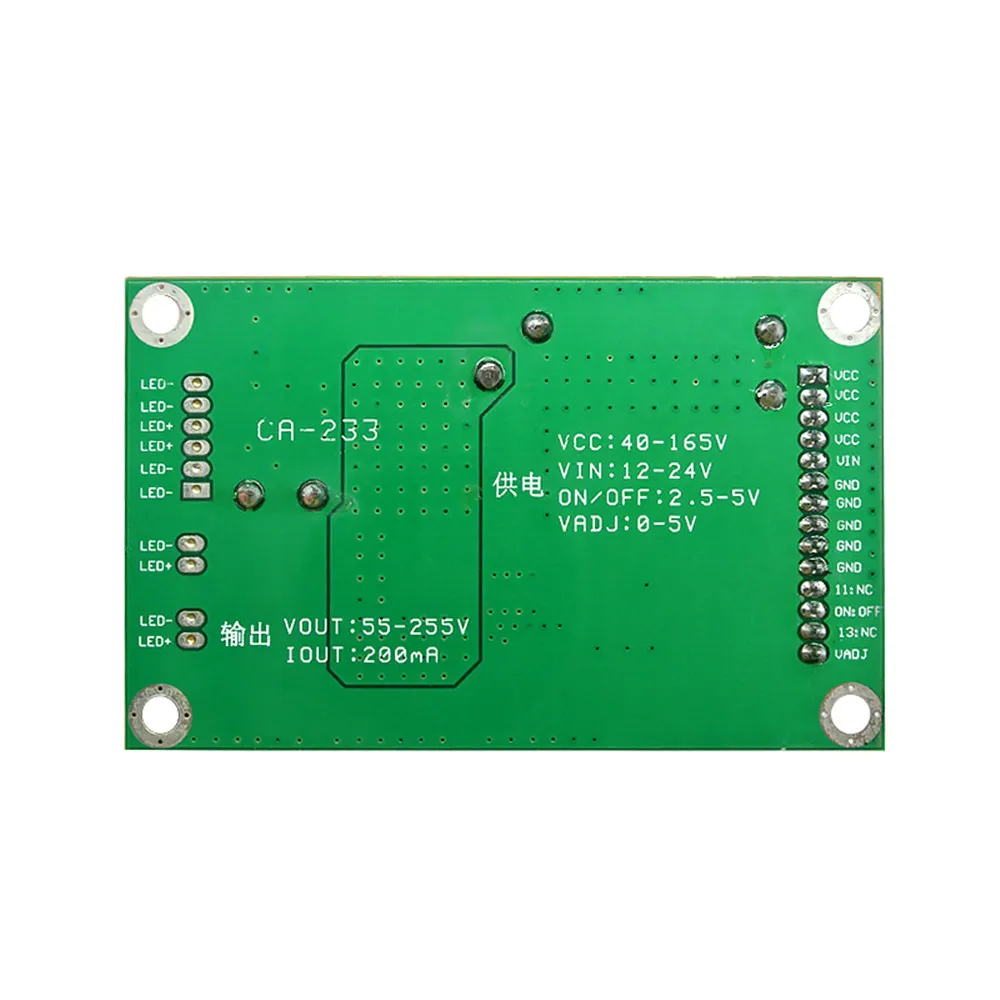

1. Исправьте встроенную плату источника питания с положительной стороны конденсатора фильтра подсветки, чтобы дать диапазон напряжения VCC в диапазоне 45-165 В.2. Подключите напряжение 12-24 В к VIN. Не подключайте к высоковольтному VIN выше 45 В.3. Нижняя линия источника питания подключена к GND4.NC пуст, не подключен5. Найдите сигнал переключателя на оригинальной плате Питания и подключите его к ВКЛ/ВЫКЛ. Контрольный диапазон составляет 2,5-5 В.6. Подключите сигнал затемнения оригинальной машины к выводу VADJ, 5 В-самый темный, 0 В-самый яркий
Если вы не знаете, какое напряжение требуется для ленты подсветки, попробуйте при установке установить Минимальный ток (по умолчанию 200 мА). Если яркости подсветки недостаточно, медленно Увеличьте ее. Не используйте Максимальный ток для подсветки. Светильник вая лента легко сгорает или пригорает. Доска.

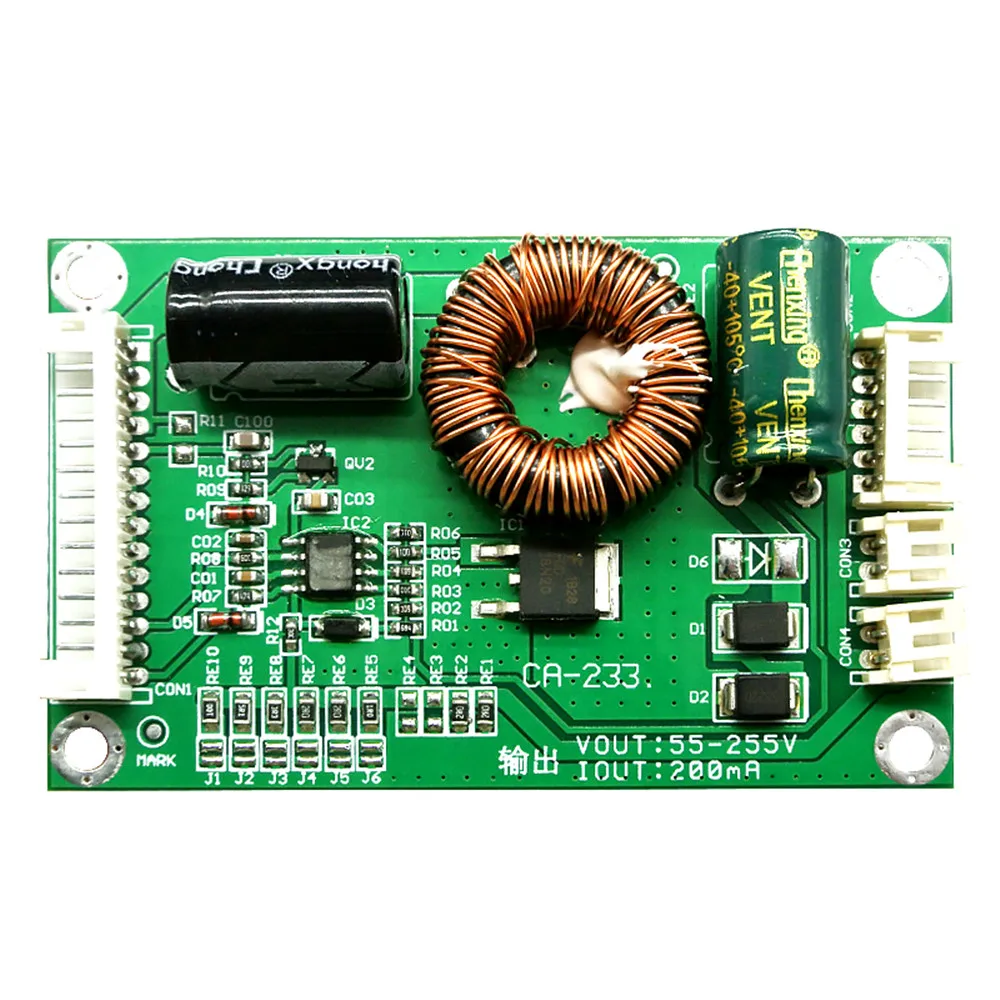

CA-233 инструкции по регулировке тока:
J1 = 20 мА
J2 = 40 мА
J3 = 60 мА
J4 = J5 = 100 мА
J6 = 200 мА
Выход по умолчанию-ма. При коротком замыкании паяльного соединения соответствующее значение тока может быть увеличено (добавлено на основании 200 мА). Будьте осторожны, чтобы не увеличить чрезмерный ток, чтобы избежать перегорания световой полосы.
О входном напряжении: для этой платы постоянного тока требуется 2 входа напряжения, VCC подключен к напряжению 40-165 В, VIN подключен к напряжению 12-24 В, И только одно напряжение не повышается.
Поскольку этот продукт является хрупким, (входной и выходной сигнал заднего хода или выходной положительный и отрицательный результат будут повреждены), после использования нельзя будет продать дважды, поэтому товары магазина отвечают только за гарантию, возврат не принимается. Пожалуйста, сначала ознакомьтесь с инструкцией, будьте внимательны!
Совет: обратите внимание на изоляцию платы драйвера. Не ставьте его сразу на проводящий объект, такой как железная пластина после включения питания. После включения питания обратите внимание на разряд большого электролиза 400 В (чтобы избежать поражения электрическим током или повреждения). Зимой человеческое тело очень статично. Не прикасайтесь к полупроводнику печатной платы напрямую (вы можете мыть руки и коснуться снова).
