Sweden LUNDAH LL 1527 Lunda Niu reissure 1 + 1:1 + 1 аудио изоляционный трансформатор усовершенствованная версия микрофонного входного трансформатора, который используется для пассивного предварительного использования.
Наши 4 независимых катушки, также 1:1:1

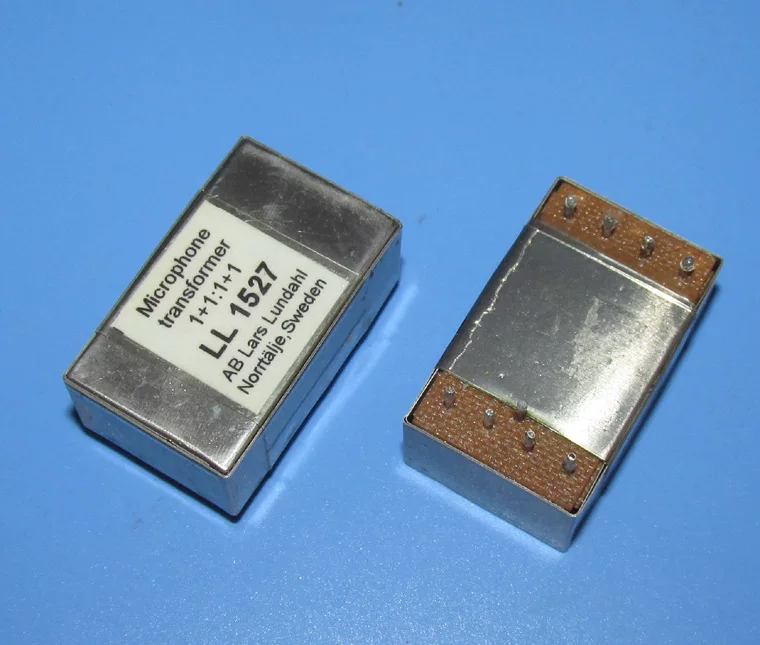

Шведский трансформатор аудиосигнала Lundahl Lunda ll1527 обладает выдающимся эффектом использования и частотной реакцией. Это трансформатор аудио сигнала общего назначения с классическим дизайном. Он имеет отличную пропускную способность, низкое медное сопротивление и высокий уровень сигнала. Используется в микрофонах. Или линейный вход и выход, также используется для изоляции аудио линии, а также используется для взаимного преобразования между односторонними и сбалансированными сигналами. Он все еще находится в производстве и имеет очевидные преимущества в слуху и производительности. Фактический продукт Lundahl Lunda LL1527 выглядит следующим образом:

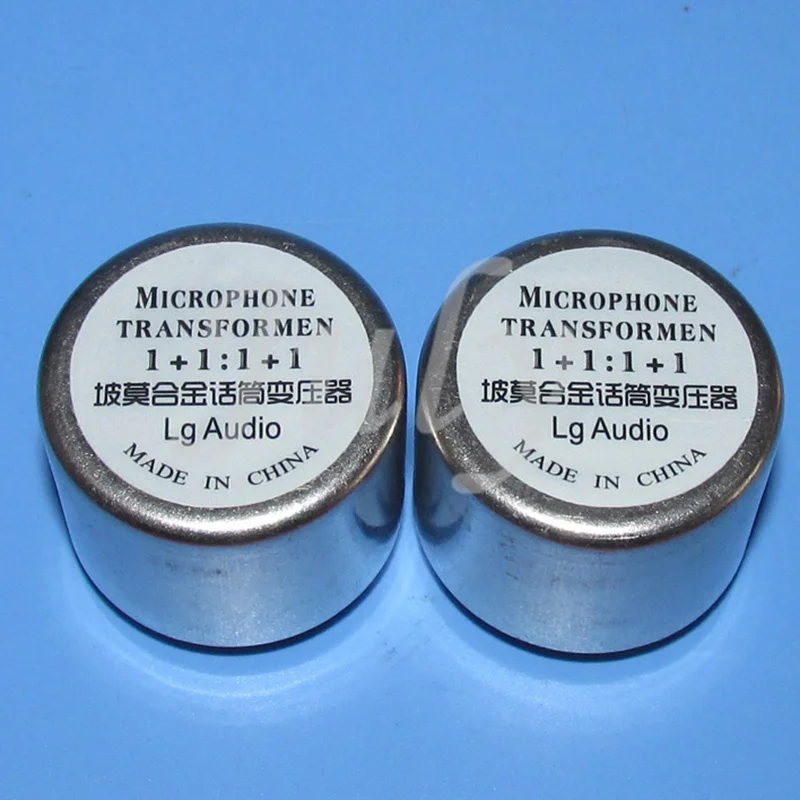

Lundahl LL1527 первичные и вторичные состоят из двух различных обмоток. Каждая катушка имеет основную обмотку и вторичную обмотку, отделенную электростатическим экраном. Его ядро-металлический сердечник с высокой магнитной проницаемостью. Красивый и прочный, запечатанный в пермаллойной оболочке.
Первичное сопротивление катушки LL1527 составляет более 40 Ом. После того, как он используется для CD или декодирования или выходной линии, нагрузка тяжелая, что может привести к ухудшению качества звука. Этот раздел можно улучшить, который представлен ниже.
LUNDAH LL 1527 параметры:
Коэффициент поворота: 1 + 1 : 1 + 1
Размеры (Д x Ш x В над печатной платой, в мм)
38x24x17
Вес:
48 г
Rec. Диаметр отверстия PCB:
1,5 мм
Статическое сопротивление каждого основного:
43Ω
Статическое сопротивление каждого вторичного:
56Ω
Искажение (primaries, соединенные в серии, исходное сопротивление 800Ω ):
+ 6 ДБУ 0.1% @ 50 Гц
+ 16 дБ <1% @ 50 Гц
Резонансная точка:
> 200 кГц
Оптимальная нагрузка для лучшего отклика квадратной волны
(Сек. В серии):
3 - 4 кОм
Частотная характеристика (источник 800Ω, нагрузка 4 кОм последовательное соединение):
10 Гц-150 кГц +/-0,2 дБ
Потеря через трансформатор (на средней полосе, с вышеуказанными окончаниями):
0,4 дБ

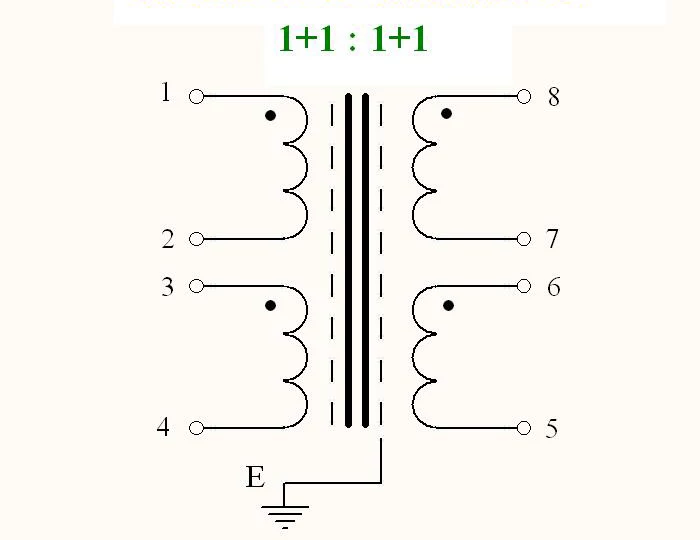

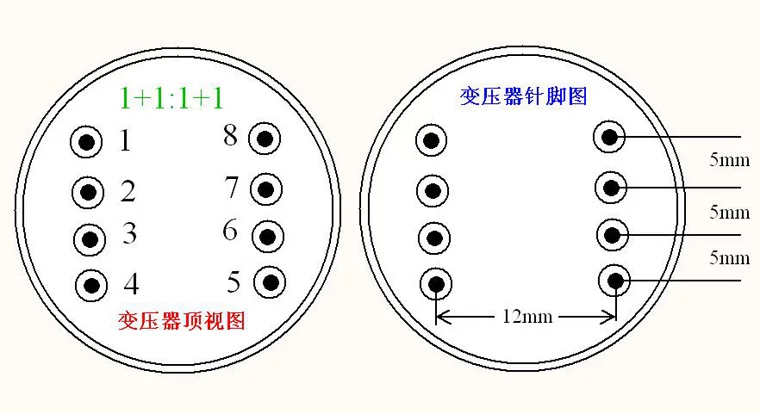

Схема расположения выводов 1 + 1:1 + 1 аудио изоляционного трансформатора выглядит следующим образом:


1:1 сигнала трансформатора, 1:1 трансформатор сигнала имеет высокий коэффициент сцепления и широкий частотный отклик

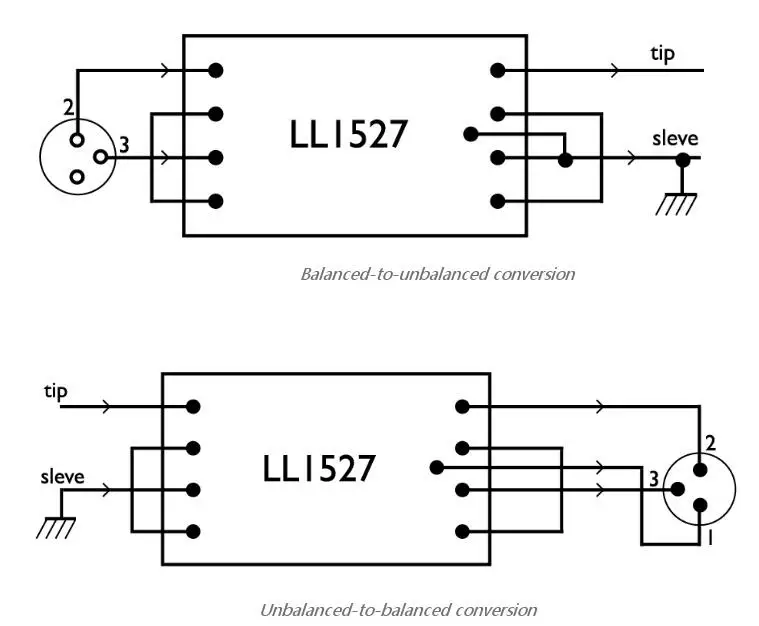

Может быть однократным, одноконечным, сбалансированным, сбалансированным до одноконечного
Используется для вывода CD RCA для сбалансированного предварительного или сбалансированного ввода усилителя
Может использоваться для декодирования сбалансированного выхода на RCA пред-этап или усилитель RCA вход
Может использоваться для балансировки выходного сигнала миксера на вход сбалансированного усилителя
Сравнение параметров повторной гравировки и улучшенной версии 1 + 1:1 + 1 аудио изоляционного трансформатора и Lunda трансформатора:
Lundahl LL1527 крупного рогатого скота
Первичное среднее медное сопротивление составляет около 43,5 Ом
Среднее сопротивление меди составляет около 43,8 Ом
Средняя Первичная индуктивность составляет около 22 ч
Вторичный Средний индуктивности составляет около 22,5 H
Источник сигнала 600Ω выход, 600Ω нагрузочный тест Частотная характеристика:
20 Гц-30 кГц-0.8дб
Повторно Выгравированный и улучшенный вариант крупного рогатого скота:
Первичное среднее медное сопротивление составляет около 138 Ом
Среднее сопротивление меди составляет около 159 Ом
Средняя Первичная индуктивность составляет около34-70HИзмерение 100 Гц
Средняя индуктивность составляет около34-70HИзмерение 100 Гц
Источник сигнала 600Ω выход, 600Ω нагрузочный тест Частотная характеристика:
20 Гц-72 кГц-1 дБ, перегрузки по току 25 мА
Эта 1 + 1:1 + 1 повторно Выгравированная и улучшенная версия трансформатора имеет четыре независимых обмотки, такие как Lunda Niu. Основные два провода намотаны параллельно, и медное сопротивление и индуктивность почти одинаковые. Вторичные два провода намотаны параллельно, и медное сопротивление и индуктивность почти одинаковые. По сравнению с Lunda крупного рогатого скота индуктивность намного больше, чем у Lunda крупного рогатого скота, низкая частота равна, и высокая частота намного лучше, чем у Lunda крупного рогатого скота.
Продаваемые трансформаторы имеют соответствующие параметры индуктивности и сопротивления меди для справки.

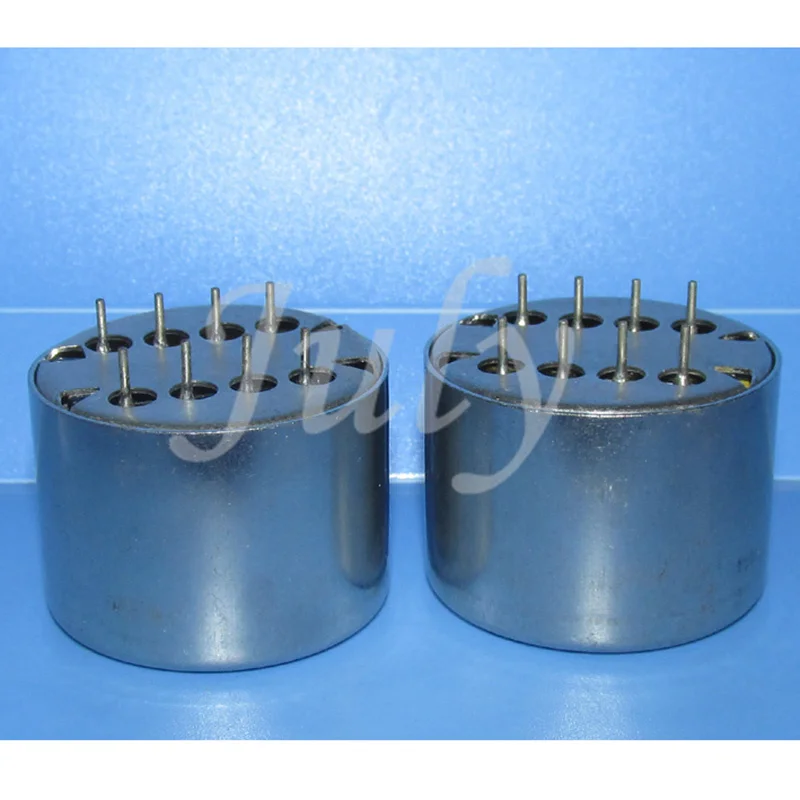

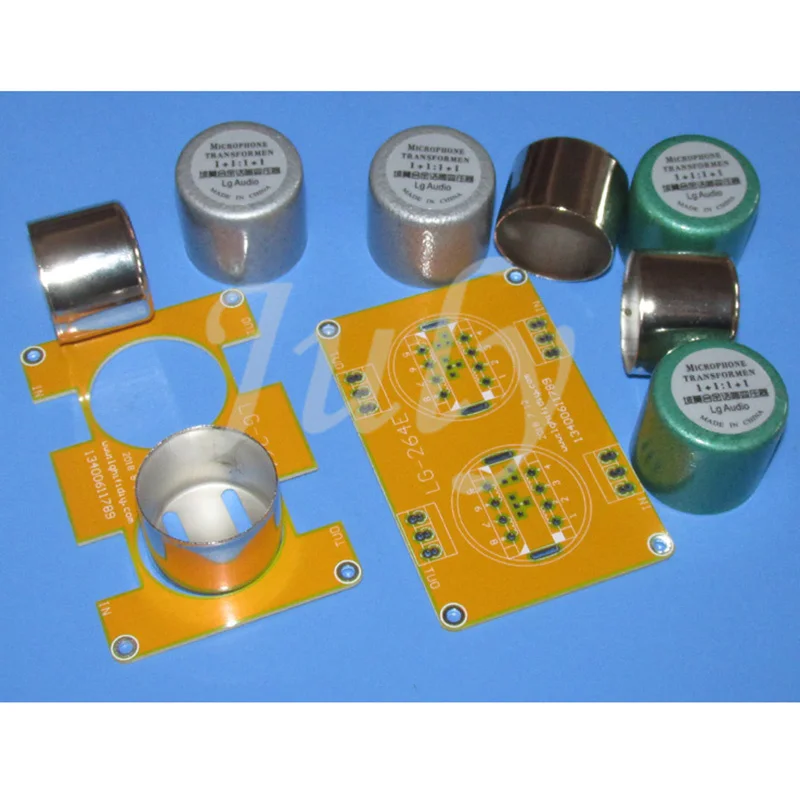

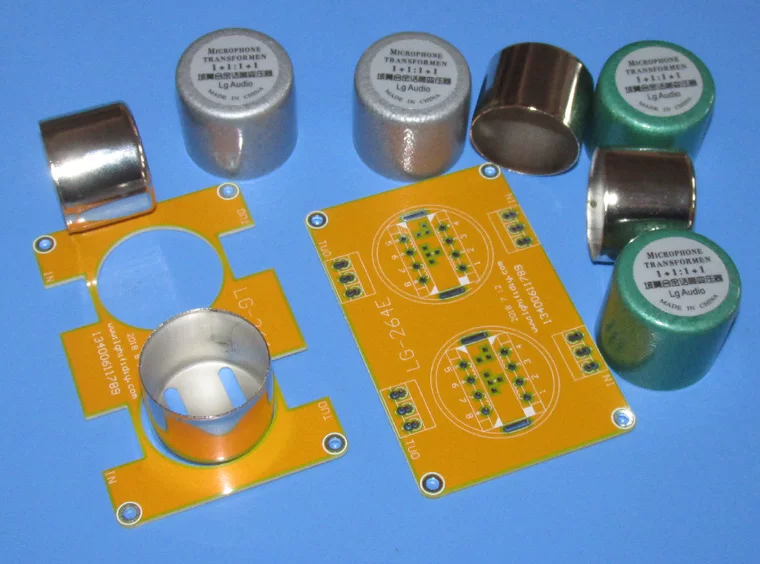

Круговой пермаллоя Щит имеет диаметр 31mmX высотой 22 мм, а толщина-0,6 мм. Двойные ряды 8-pin отверстия.
Размер печатной платы: 95*61 мм, двухслойная плата, толщина платы 2 мм.

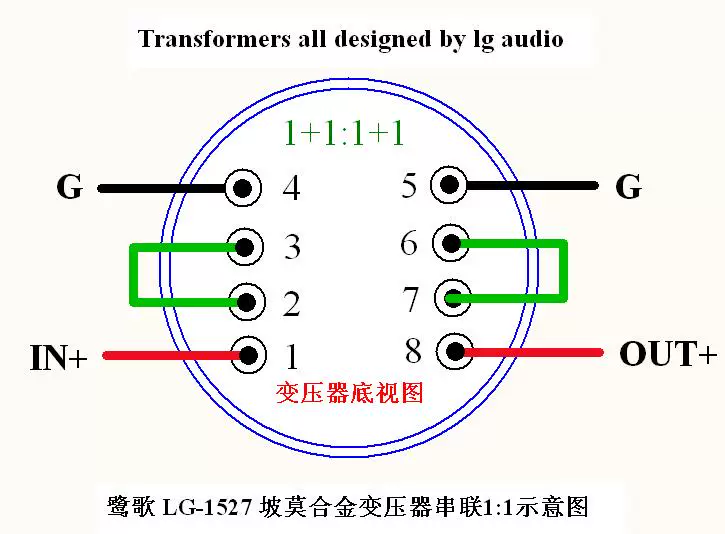

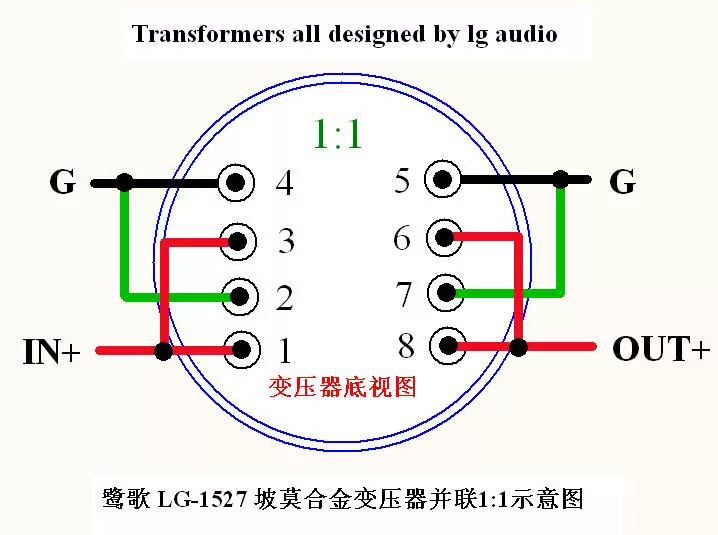

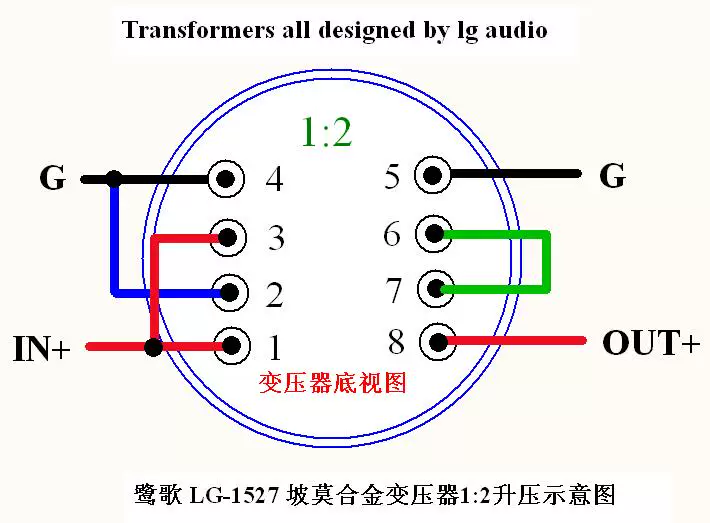

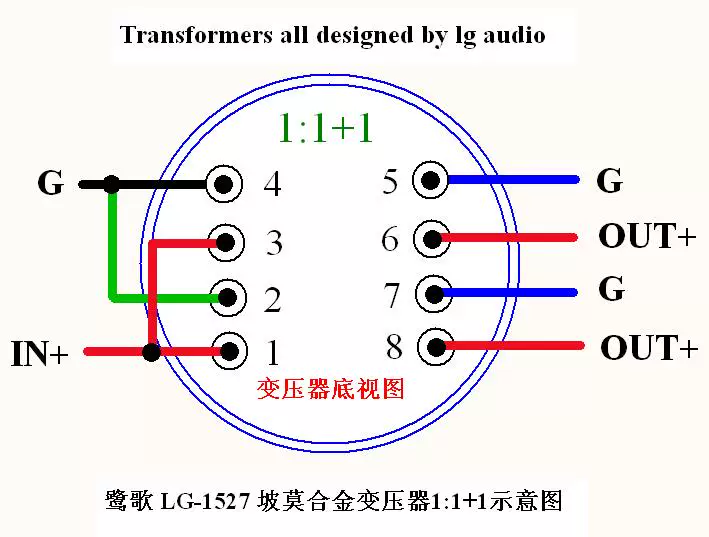

Есть 4 соединения для этого трансформатора, см. Ниже.

Флуоресцентный
Флуоресцентный
Флуоресцентный

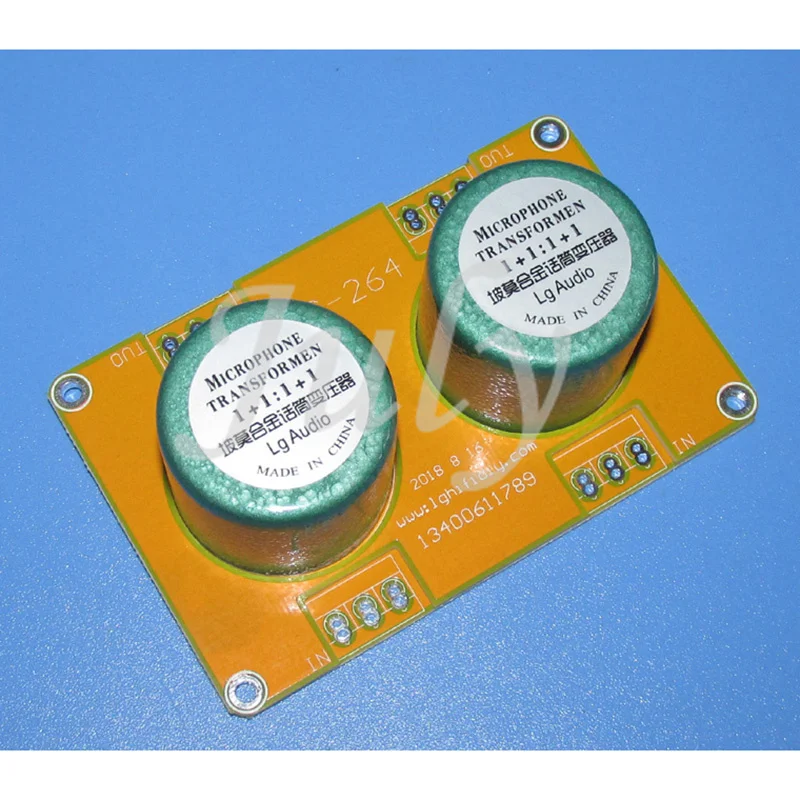

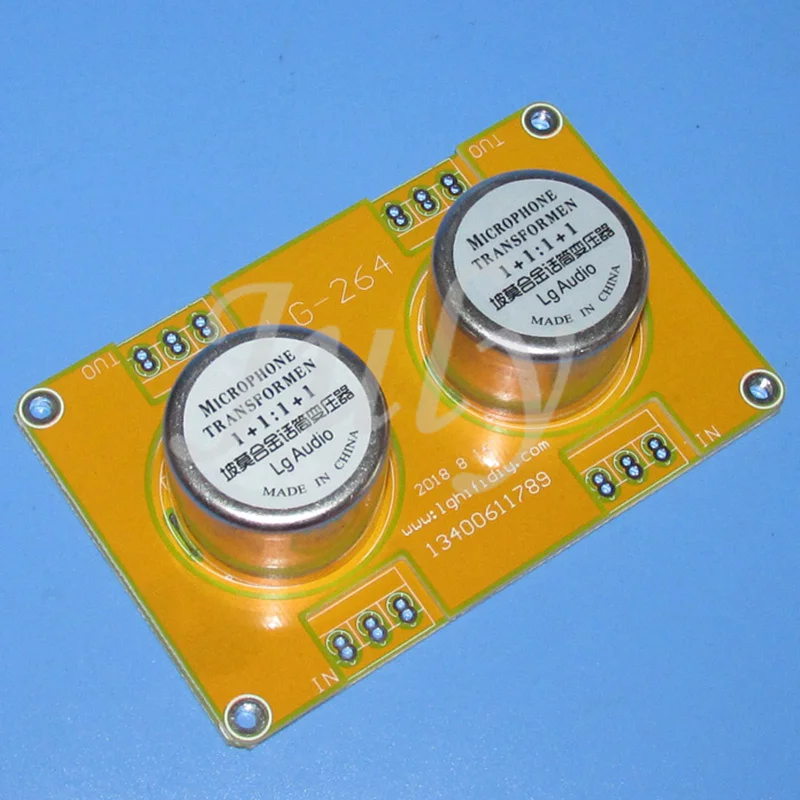

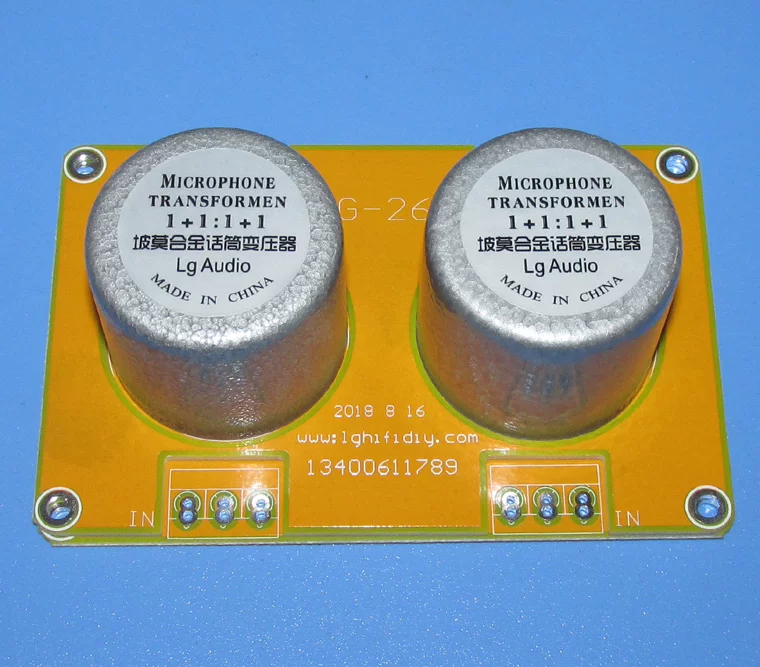

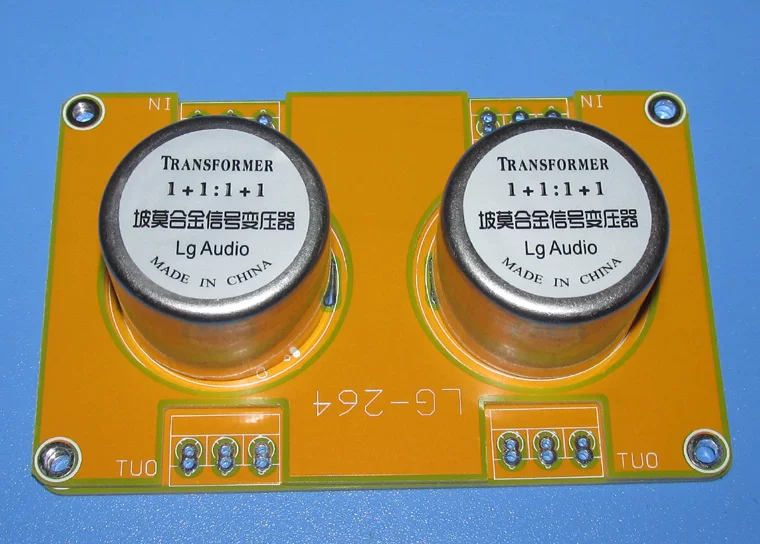

Два трансформатора и пермаллой щит сварены на печатной плате
