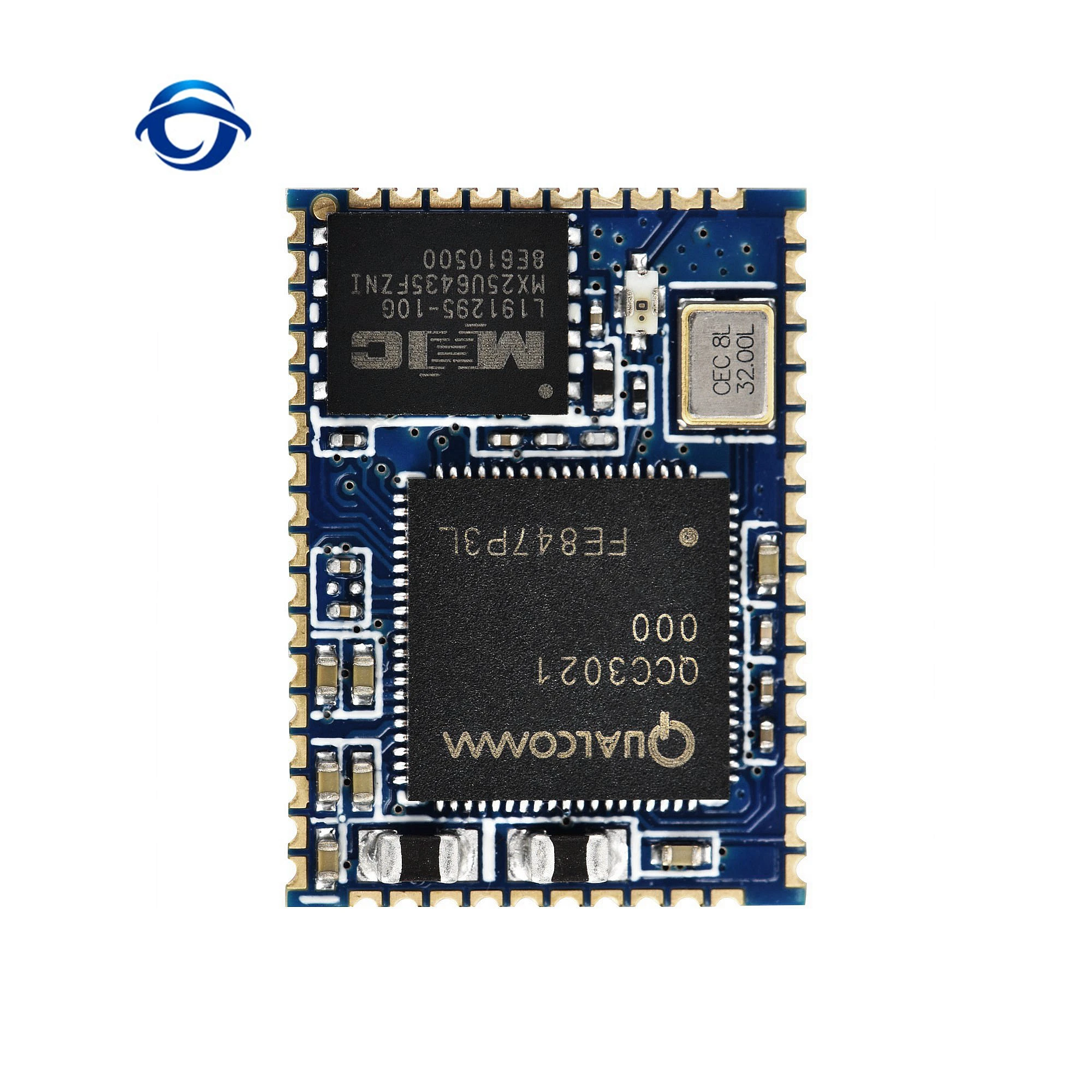

Модель модуля: BTM321
Чип Bluetooth: QCC3021, 32m SPI flash встроенный модуль
Версия Bluetooth: 5,1
Размер модуля: 13 мм x 18 мм x 2,5 мм
Мощность Напряжение питания: 3,0-4,3 V
Спецификация модуля Bluetooth:
Http://www.tianjiarun.com/zb_users/upload/2020/04/SJR-BTM321_SPEC.pdf
Прошивка по умолчанию:
1. Поддержка SBC, AAC декодирование, без функции вызова, опционально I2S, аналоговый выход
2. Описание ключа:
SYS _ CTRL: включение на высоком уровне, выключение на низком уровне и автоматическое включение Режима сопряжения при запуске
PIO2: короткое нажатие воспроизведение пауза, длительное нажатие 3 секунды для ввода сопряжения, длительное нажатие 5 секунд для очистки записи сопряжения
PIO3: Короткое нажатие на предыдущую песню, длительное нажатие, чтобы уменьшить громкость
PIO4: короткое нажатие одной песни, длительное нажатие для увеличения громкости
PIO5: подключение высокого уровня, не Подключение низкого уровня
PIO19: с аудио выходом высокого уровня, без аудио низкого уровня
PIO20: выход для SPDIF
3. Описание индикатора кодека:
Bluetooth не подключен: LED0 LED1 альтернативный мерцающий
Подключение по Bluetooth: LED1 всегда включен
Воспроизведение аудио Bluetooth: LED1 всегда включен
