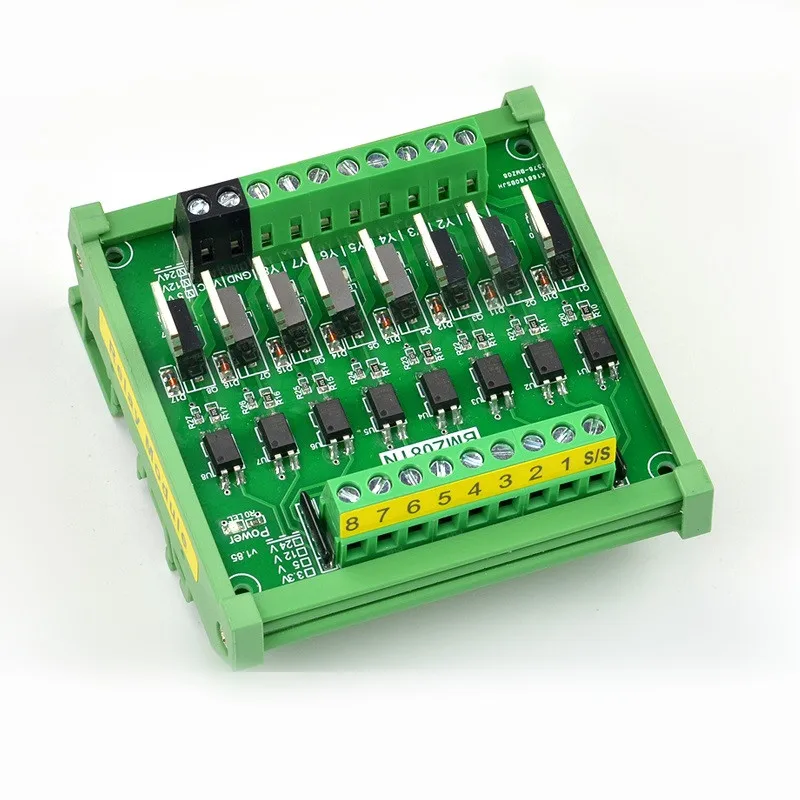

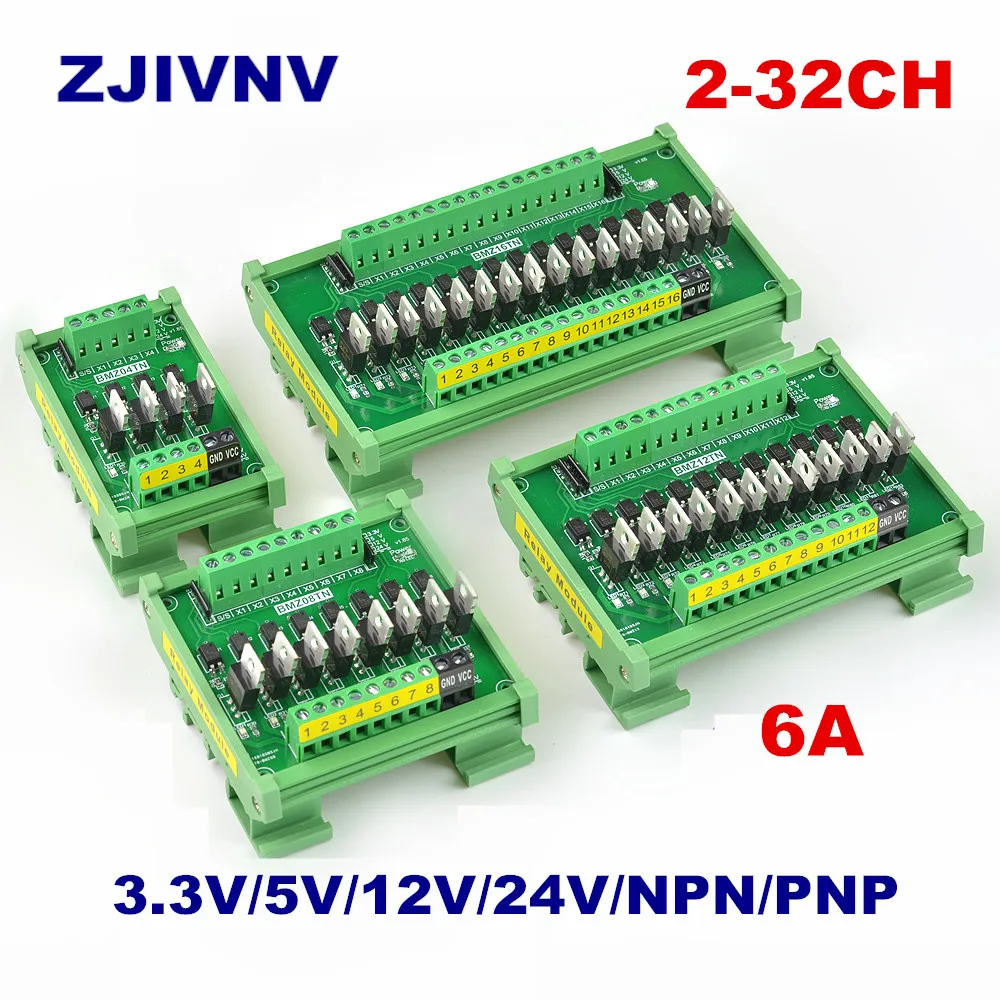

Плата усилителя сигнала ввода-вывода, 4-32 канала, Плата усилителя сигнала PLC, PNP NPN преобразование, вход, изоляция оптопары, транзистор, напряжение тигра 24 В

2. Совместим с положительным и отрицательным контролем.

Сигнал тигра: 24 В

Входной ток: 5-10 мА

Тип выхода: Бесконтактный

Компонент привода: P/N канальный полевой транзистор

Максимальный выходной ток: 6А

Выходное напряжение: DC5-24V

Время работы: 1 мс или меньше

Время сброса: 1 мс или меньше

Максимальная частота переключения: 2000 Гц

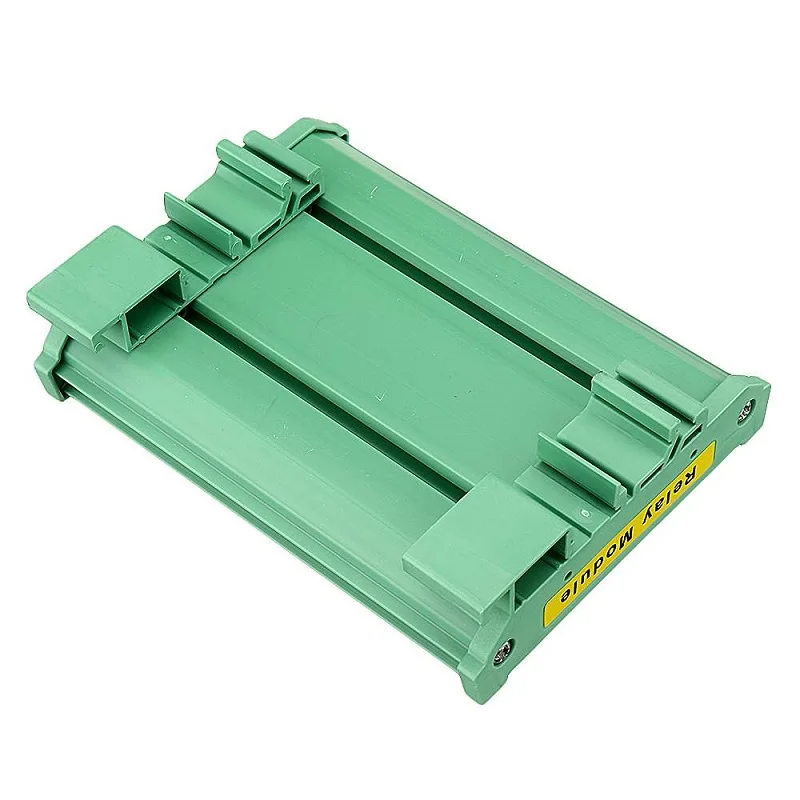

Горизонтальная групповая установка: Стандартная рейкаИнструкции:

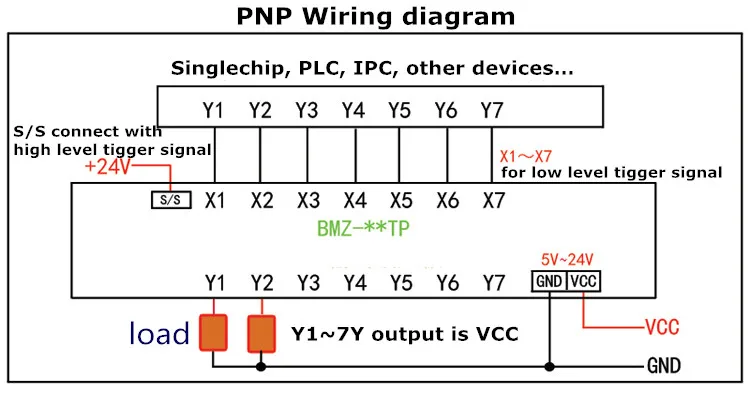

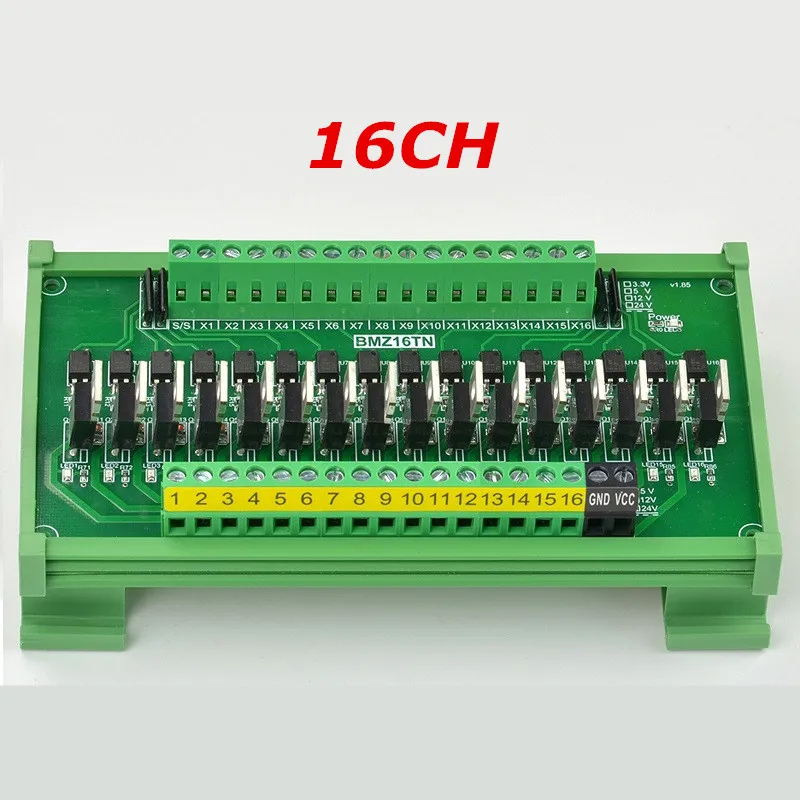

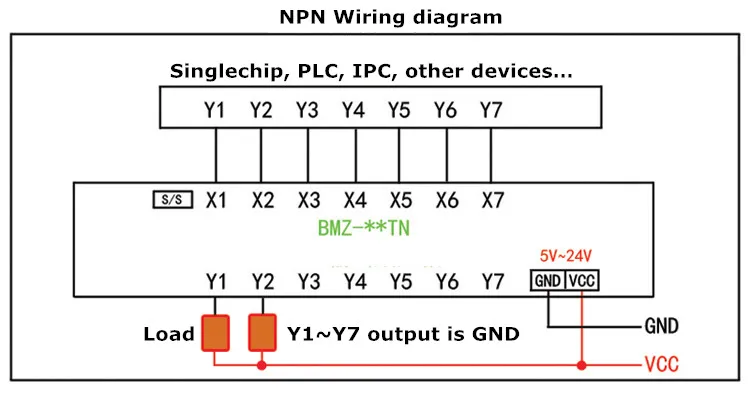

X1 ~ X7-это клеммы доступа к сигналу триггера.

S/S-это клемма выбора для высоких и низких уровней триггерного сигнала.

Например:

Когда сигнал триггера высокий, то клемму S/S следует подключить к отрицательной клемме, соответствующей сигналу триггера.

И наоборот, когда сигнал триггера низкий, клемма S/S должна быть подключена к положительному полюсу, соответствующему сигналу триггера.

Размер изделия:

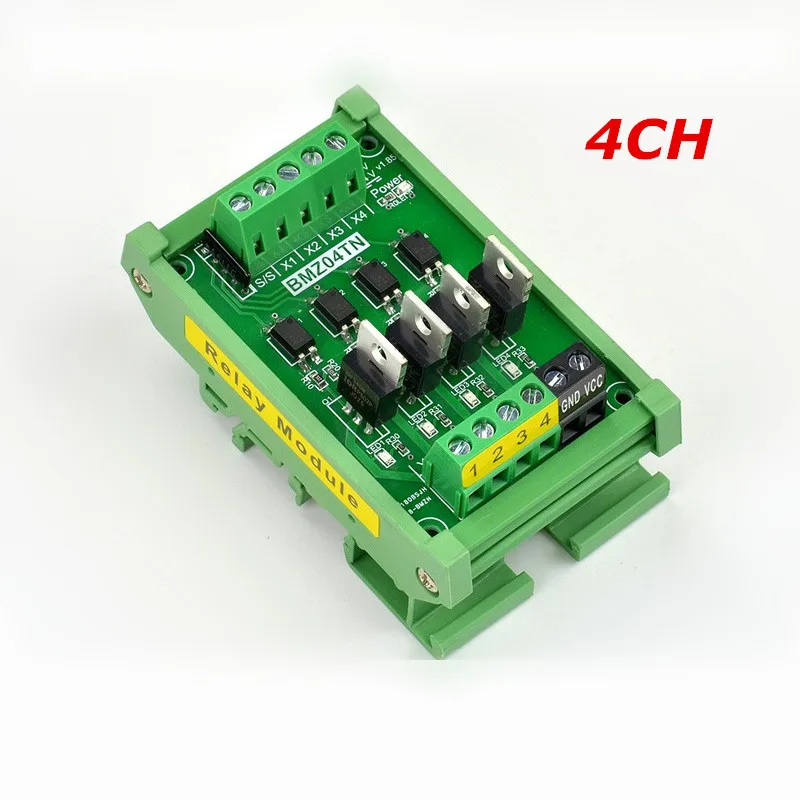

4 канала: 50 мм * 80 мм * 40 мм

8 каналов: 80 мм * 80 мм * 40 мм

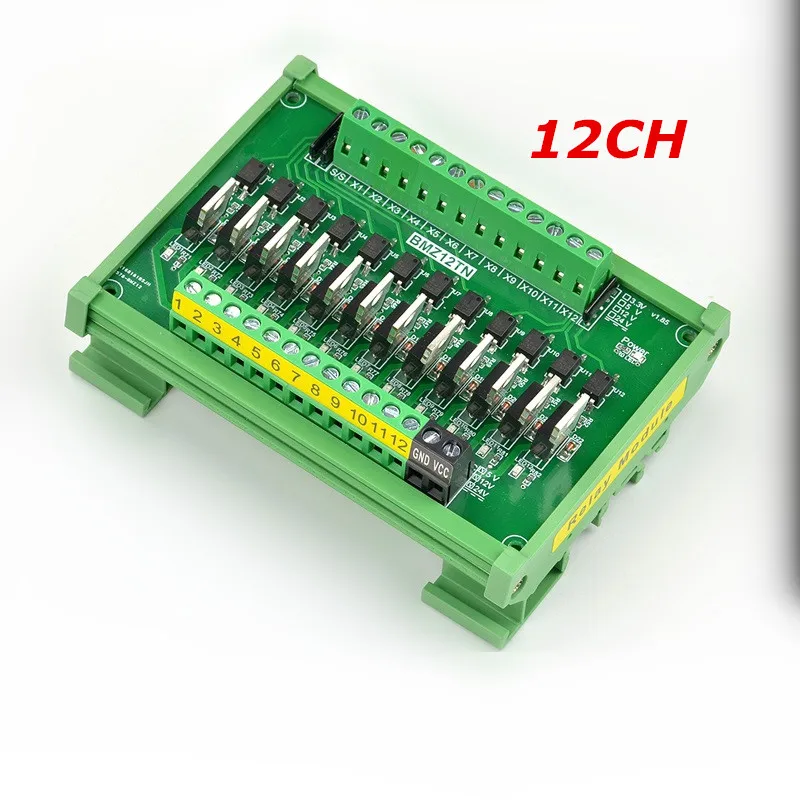

12 каналов: 112 мм * 80 мм * 40 мм

16 каналов: 145 мм * 80 мм * 40 мм

24 канала: 205 мм * 80 мм * 40 мм
