SiaecosysQSMOTOR 3000 Вт 72V90kph 2wd двойной мотор-концентратор с KLS7230H комплектами контроллеров для электрического вездехода автомобиля

Е. Г. Электрический маленький автомобиль

Вес электронного автомобиля, около 300 кг + 2*75 кг

Скорость: Пик 90 км/ч

Наклон скалолазания: 12 градусов @ 450 кг

Батарея: 72V150Ah

Диаметр шины: 0,52 м

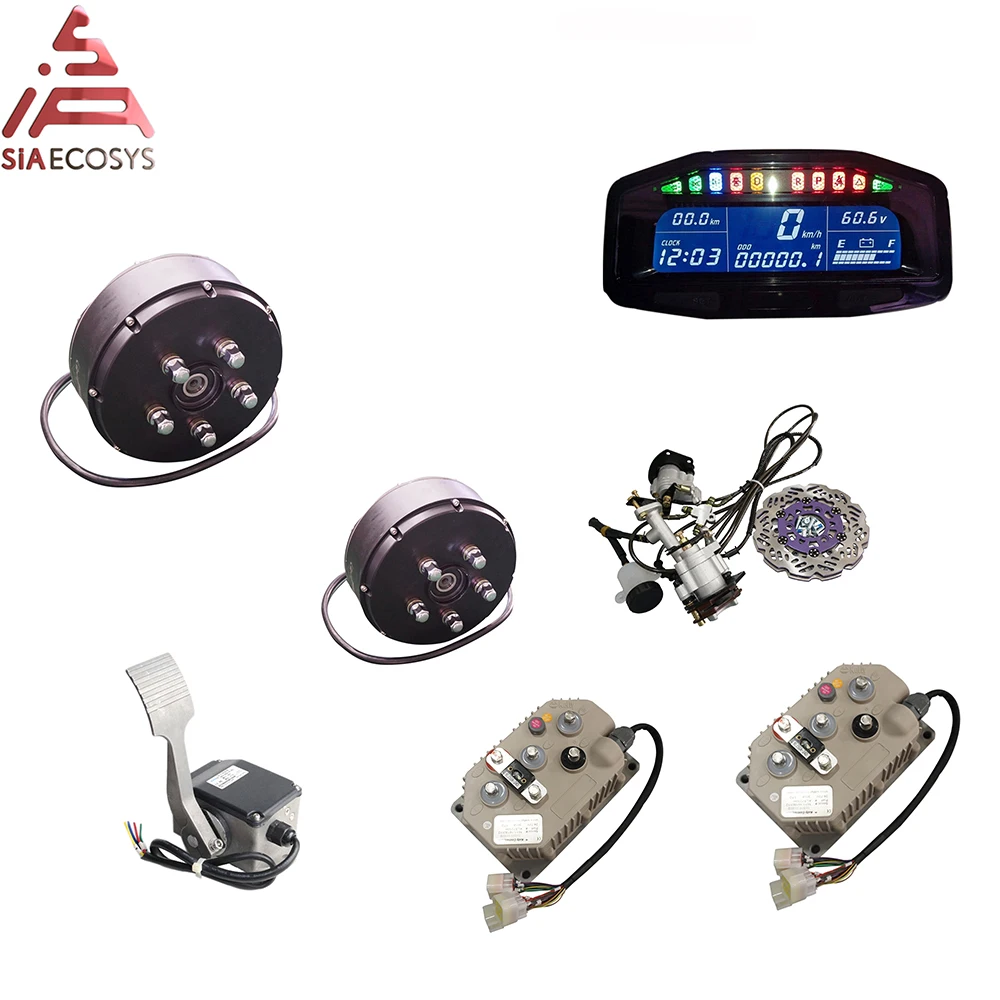

Один комплект включает комплекты ниже

1. 2 шт. X колесном 3000W 205 V3 электродвигатель для ступицы колеса

2. 2 шт. X KLS7230H синусоидальный волновой ДВИГАТЕЛЬ УПРАВЛЕНИЯ

3. 1 шт. X XE-8 спидометр

4. 1 шт. X 0-5 в электрическая Автомобильная педаль дроссельной заслонки

5. 1 шт. X 1 буксир 2 03 версия гидравлическая Дисковая тормозная система с 220 мм Тормозная Пластина

Ключ Особенности

1). Простота изготовления электромобиля. Коробка передач, вал передачи, сцепление нет необходимости. Которые экономят место.

2). Он может быть установлен на колесах и легко быть гибридным автомобилем.

4). Легко изготовить 4-х колесных дисков, которые могут пятна.

5). Поддержка рекуперативного торможения

6). Высокая эффективность: 85 ~ 92%

Описание продукта:

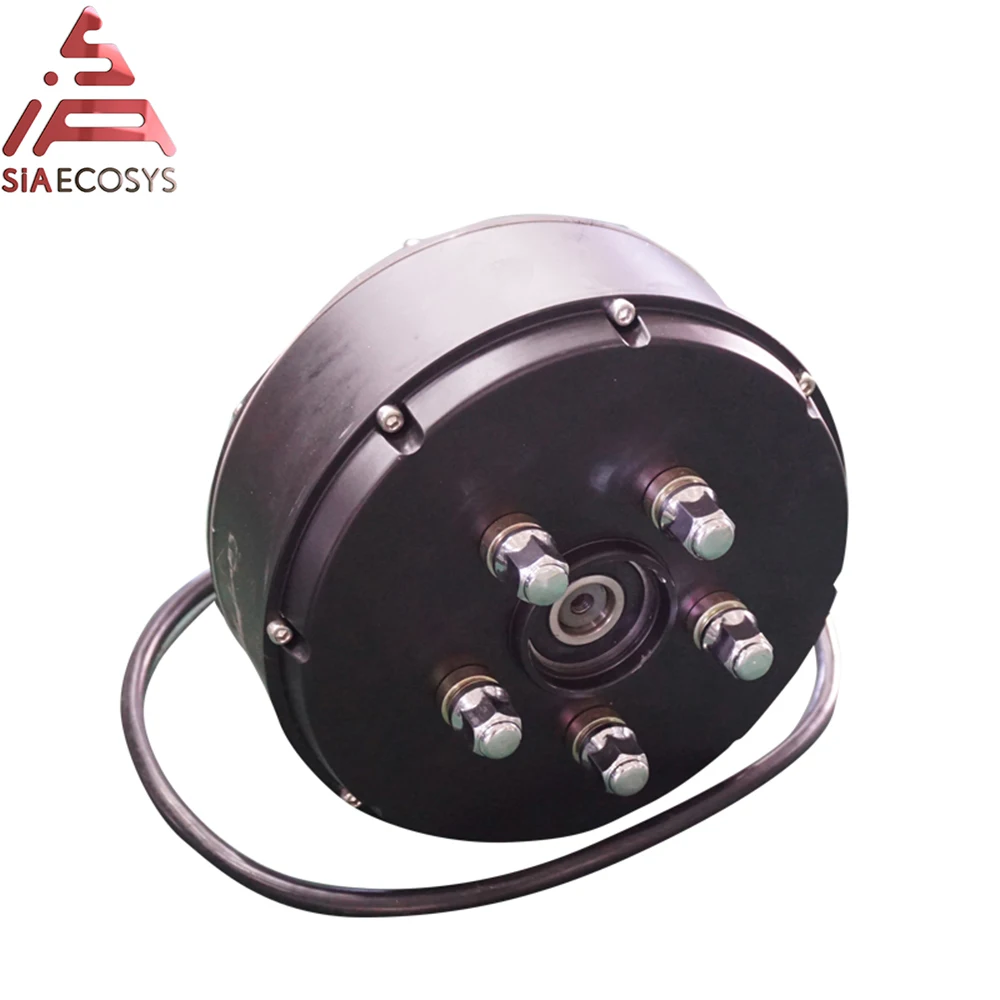

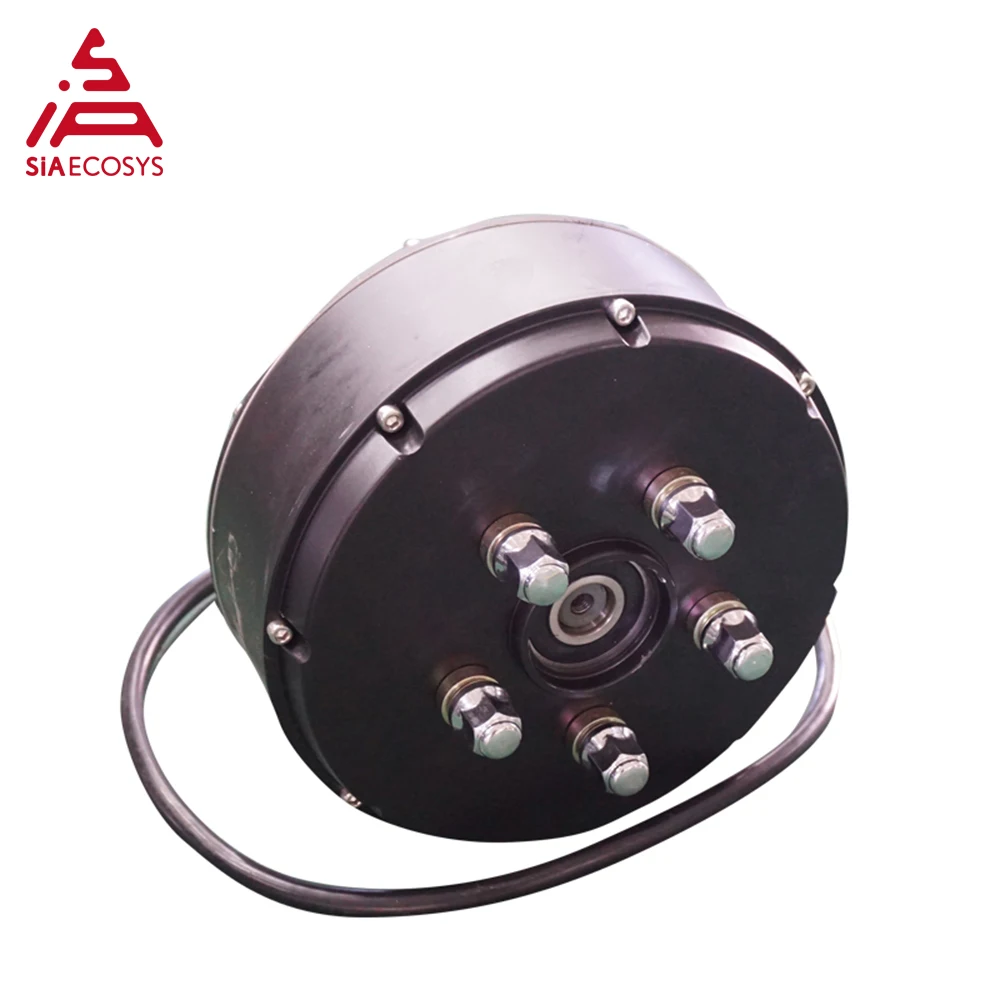

1. QSMOTOR 205 3000 Вт V3 электродвигатель

Описание продукта:

Тип двигателя: внешний ротор BLDC, мотор-концентратор с датчиком Холла

Бренд: QS Motor, QSMOTOR

Конструкция двигателя: одноосный без обода мопеда (интегрированный)

Для обода Размеры:12 дюймов и выше обода колеса, CB ≥ 60 мм, PCD настраиваемый (4*100 мм по умолчанию)

Высота магнита: 50 мм, 16 пар полюсов

Статор: Алюминий ядро

Номинальная мощность: 3000 Вт

Скорость: 90KPH

Диапазон рабочего напряжения: 48-96 в, будет 72 в по умолчанию.

Максимальный крутящий момент около 181.5н. М

KV: 16,25

Термический зонд: KTY83-122 (по умолчанию, опционально)

Максимальная эффективность около 88%

Рабочая температура: 70-120 ℃, Пик 150 ℃

Тип тормоза: дисковый тормоз (по умолчанию), PCD: 3*80 мм, CB:58 мм

Два зала с водонепроницаемыми соединителями (один для использования, один для запасных

12 мм мост на плоской подошве

10 мм ² поперечное сечение фазового провода (не включая изоляционный слой)

Водонепроницаемый Класс: IP54

Цвет: черный (по умолчанию)

Вес нетто/вес брутто: 17,0 кг/18,5 кг

Измерения чертежа

QS 205 e-car hub motor (алюминиевая крышка)

Тесты отчет:

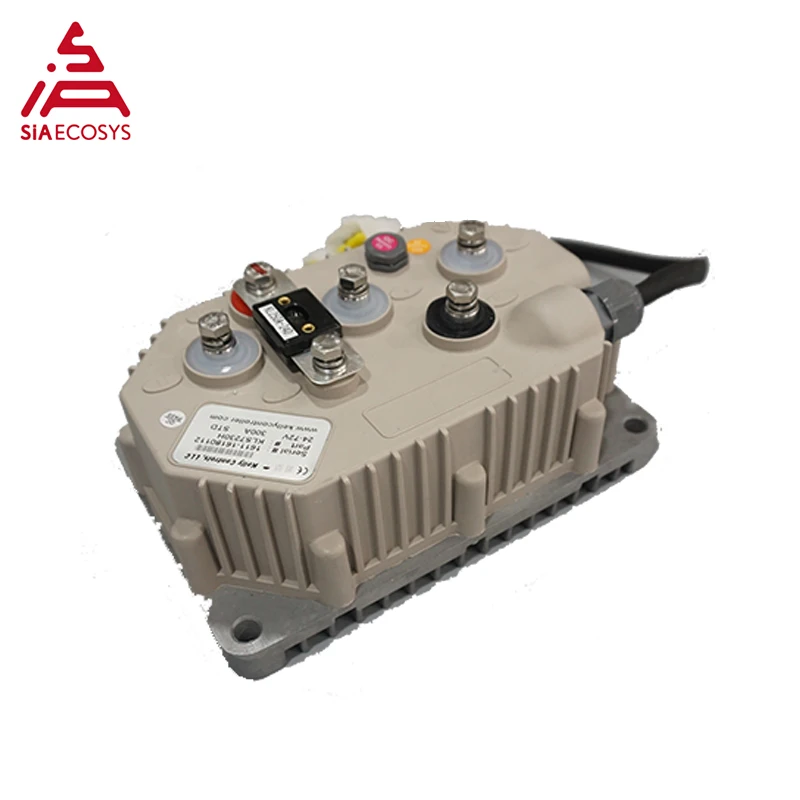

2. QSKLS7230H72V Синусоидальная волна BLDC контроллер двигателя

1. Контроллер синусоидальной волны, программируемый, с функцией regen

2. Ограничение тока двигателя, 20 секунд: 300A

3. Предел тока двигателя, непрерывный: 100A

4. Термический зонд: KTY83-122

5. Включая один контроллер + usb-кабель конвертера + подходящую вилку

6. Размер контроллера: 194 мм * 126 мм * 86,8 мм

7. Вес нетто: 1,82 кг

8. Водонепроницаемый IP66

9. По умолчанию не включает bluetooth, водонепроницаемый (эти функции являются необязательными); Может поддерживать Can-bus

10. Рабочее напряжение: 18 В ~ 90 в; Номинальное напряжение: 24 В ~ 72 в

Рисунок

Вот чертеж нашего обычного контроллера QSKLS7230H.

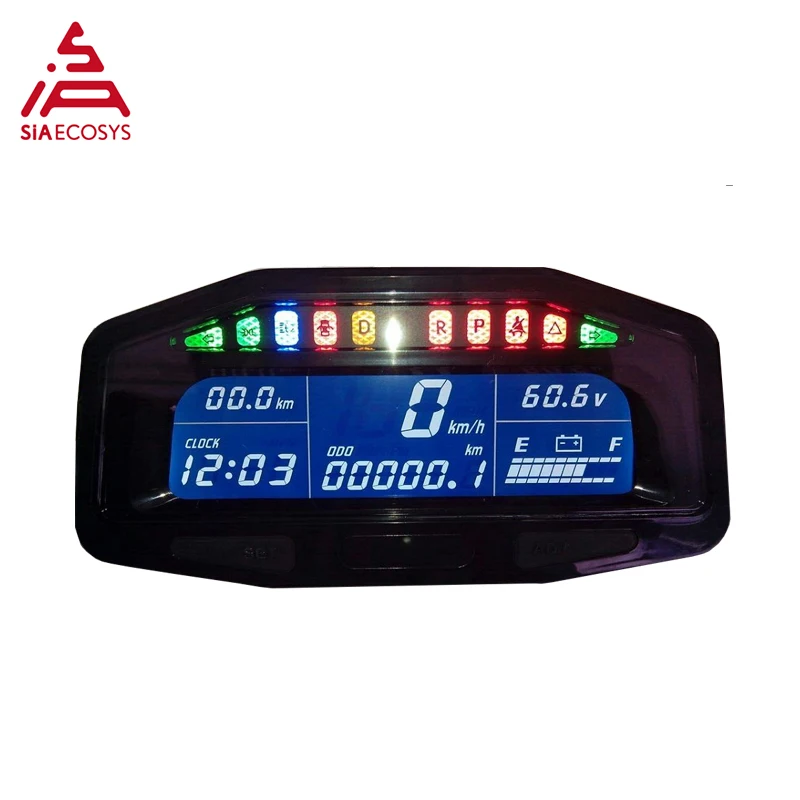

3.XE-8 спидометр

Место происхождения: Китай (материк)

Партномер: X8-E

Применение: электрический автомобиль, EV

Номинальное напряжение: 48-96 в

Рабочее напряжение: 0-120 в

Программируемые Элементы: напряжение, поездки, время, фоновый светильник

Показать время, расстояние вождения, скорость, напряжение, электрическое количество

Тип тестовой скорости: Датчик Холла

Вес нетто: 0,57 кг

Размер: 205 мм * 103 мм * 67 мм

Размер упаковки: 220 мм * 160 мм * 100 мм

PS: мы не предоставляем водонепроницаемые разъемы для женщин и мужчин, контакты для изображения ниже по умолчанию.

Это будет стоить дополнительных USD3.0/Набор для блока спидометра.

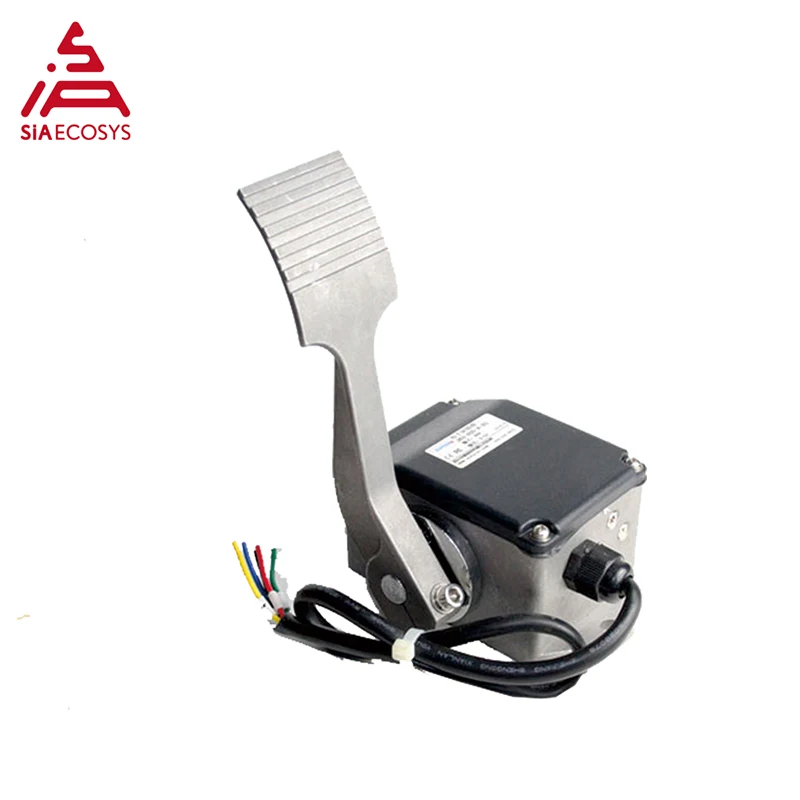

4.0,8-4,2 V электрическая Автомобильная педаль дроссельной заслонки

Тип зала: JKH mode

Входное напряжение: 5 в 12 В 15 в 24 в 36 в 48 в 60 в 72 в 84 в 96 в 120 в

Выход напряжение: 0,8 V-4,2 V

По умолчанию: три провода (не удается подключиться с переключателем), 4,2 v входное напряжение. 0,8-4,2 в выходное напряжение.

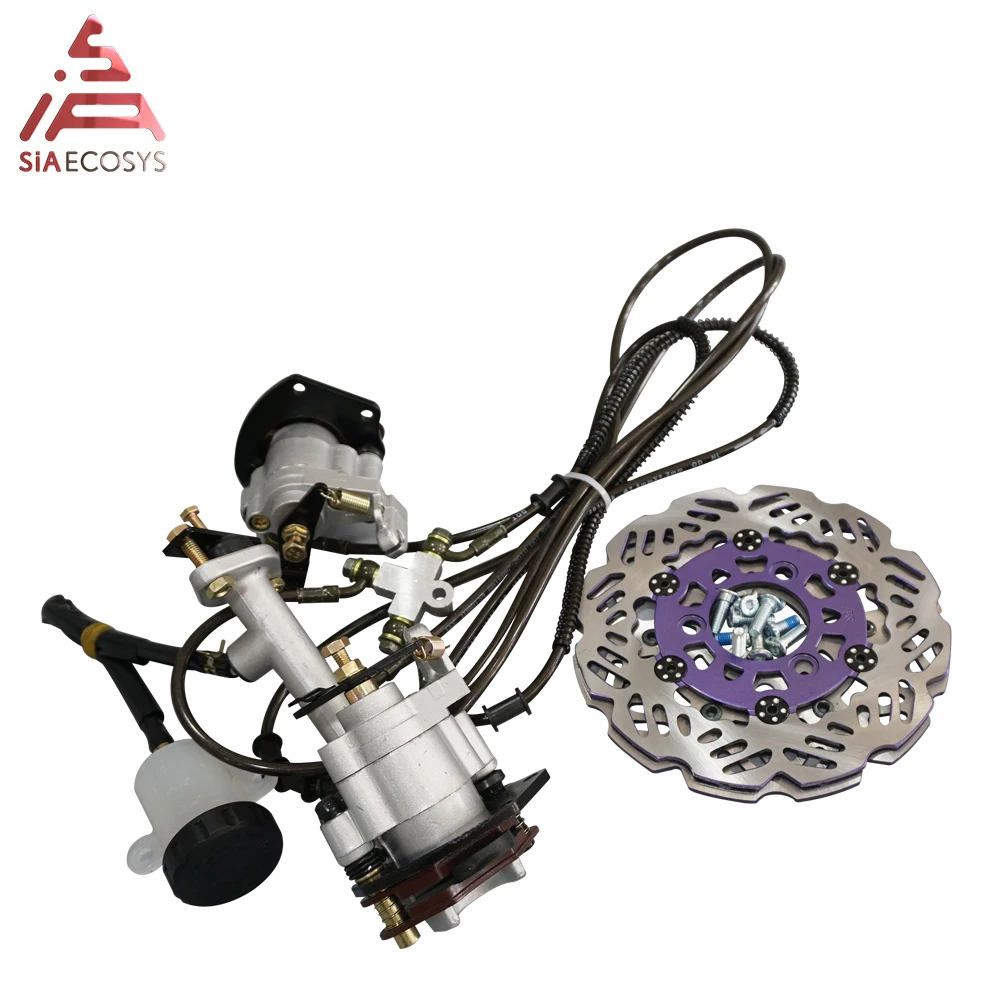

5.1 буксировочная 2 гидравлическая Дисковая тормозная система

Один главный цилиндр с двумя суппортами

03 суппорт с механическим стояночным тормозом (серый), 34 мм Плунжер, шаг крепления 80 или 45 мм (по умолчанию)

Foot главный тормозной цилиндр

Высокого давления 220 см X1 + 80 см X2

Механический стояночный тормозной кабель 42 см + 2x140 см

220 мм дисковые тормозные пластины и винты (PCD 3*80 мм, cb58мм, толщина 4 мм)

Без под воздействием тормозной жидкости

Подходит для двигателей QS 205 с одним валом

Вес нетто: около 3,4 кг (без тормозного диска)

Пожалуйста, примите во внимание:

Доступен Дополнительный внешний вид, чертеж, Кривая производительности/отчет о тестировании.

Если вам нужна дополнительная техническая информация, пожалуйста, свяжитесь с нами.

Мы дадим вам ответ в течение 12 часов.

Применение QS 205 e-car одного вала ступицы мотора комплектов
