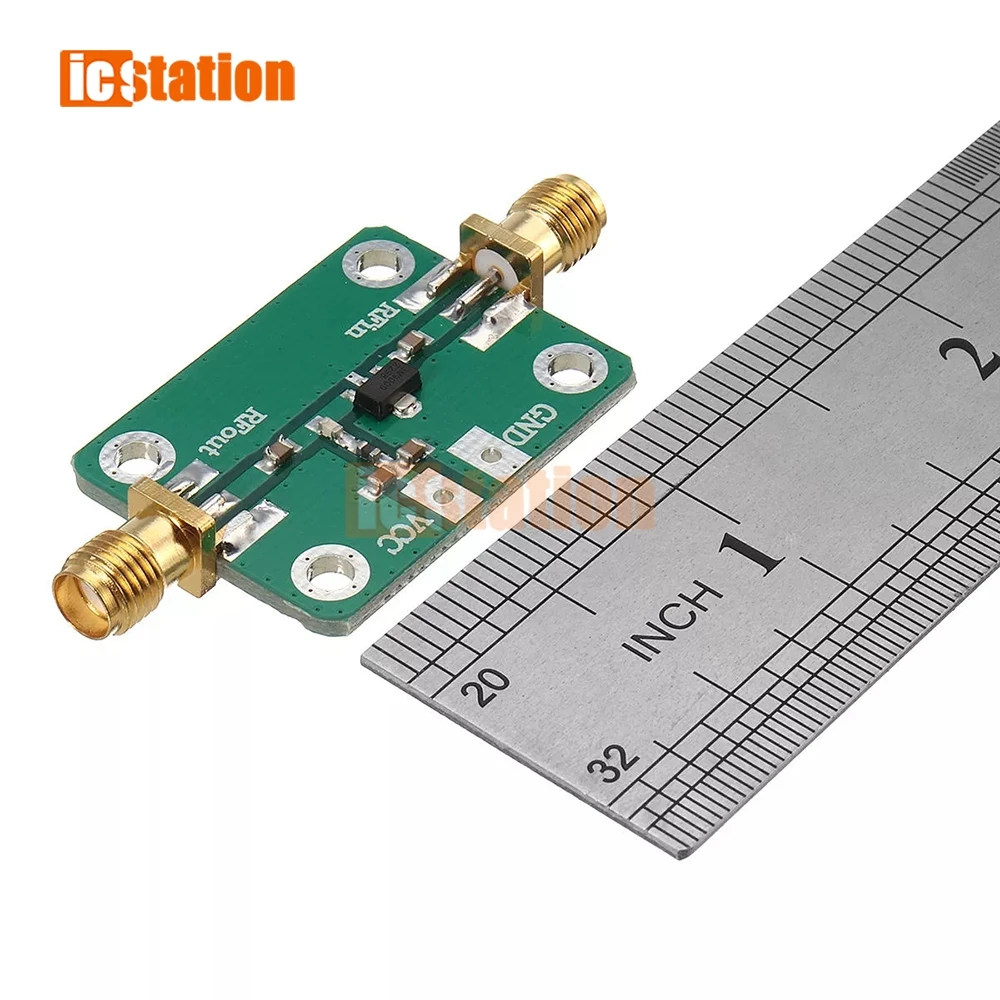

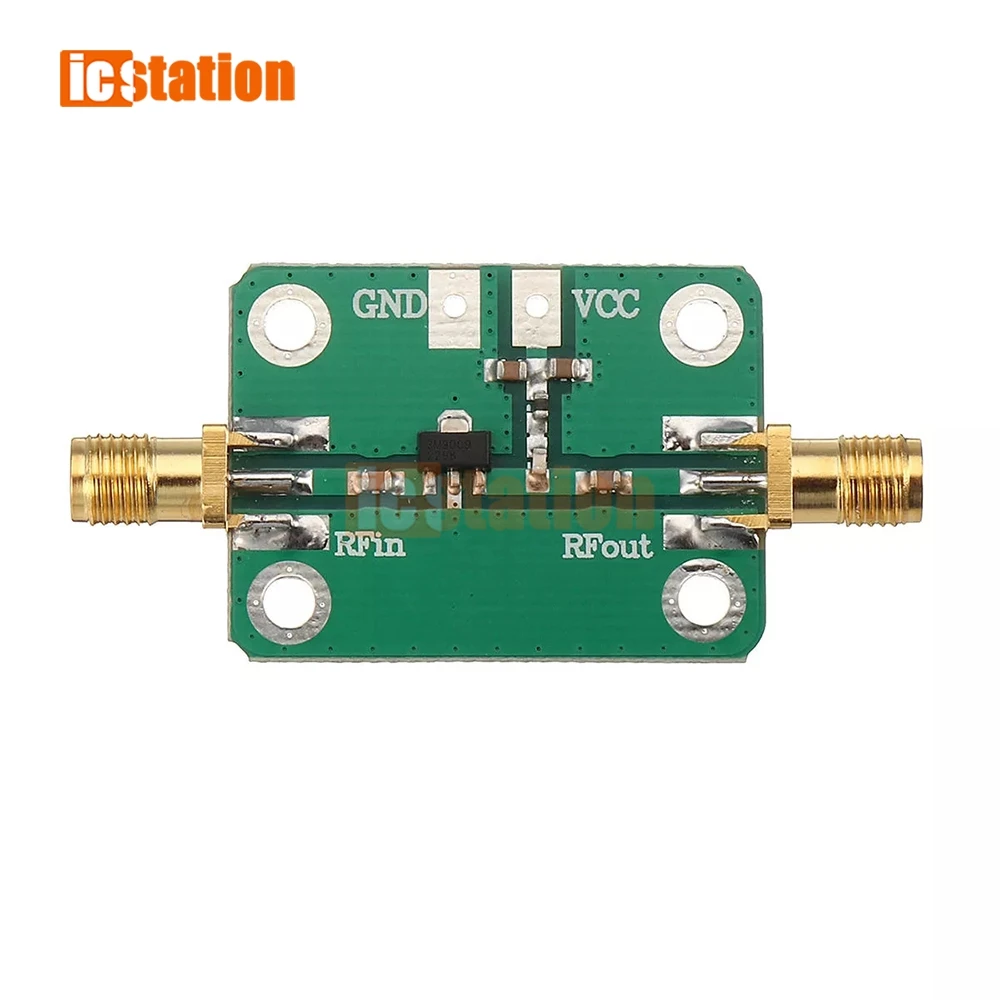

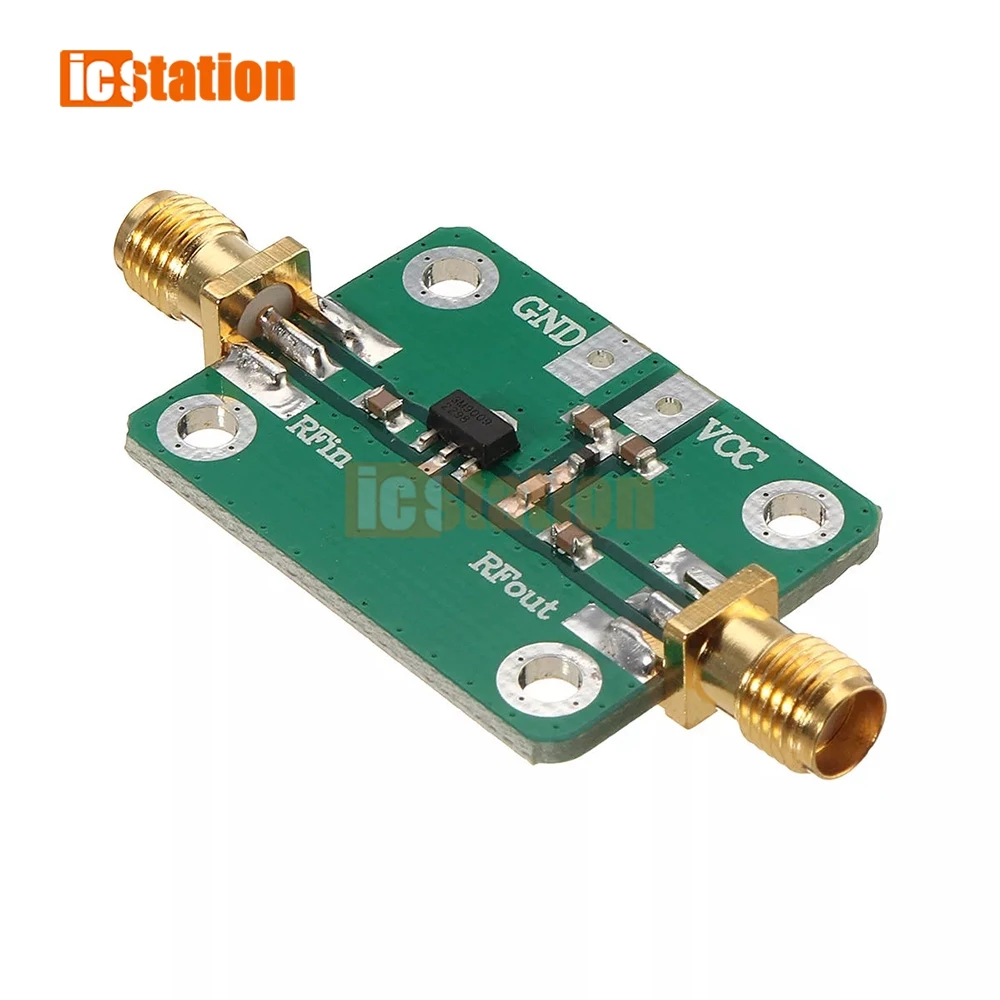

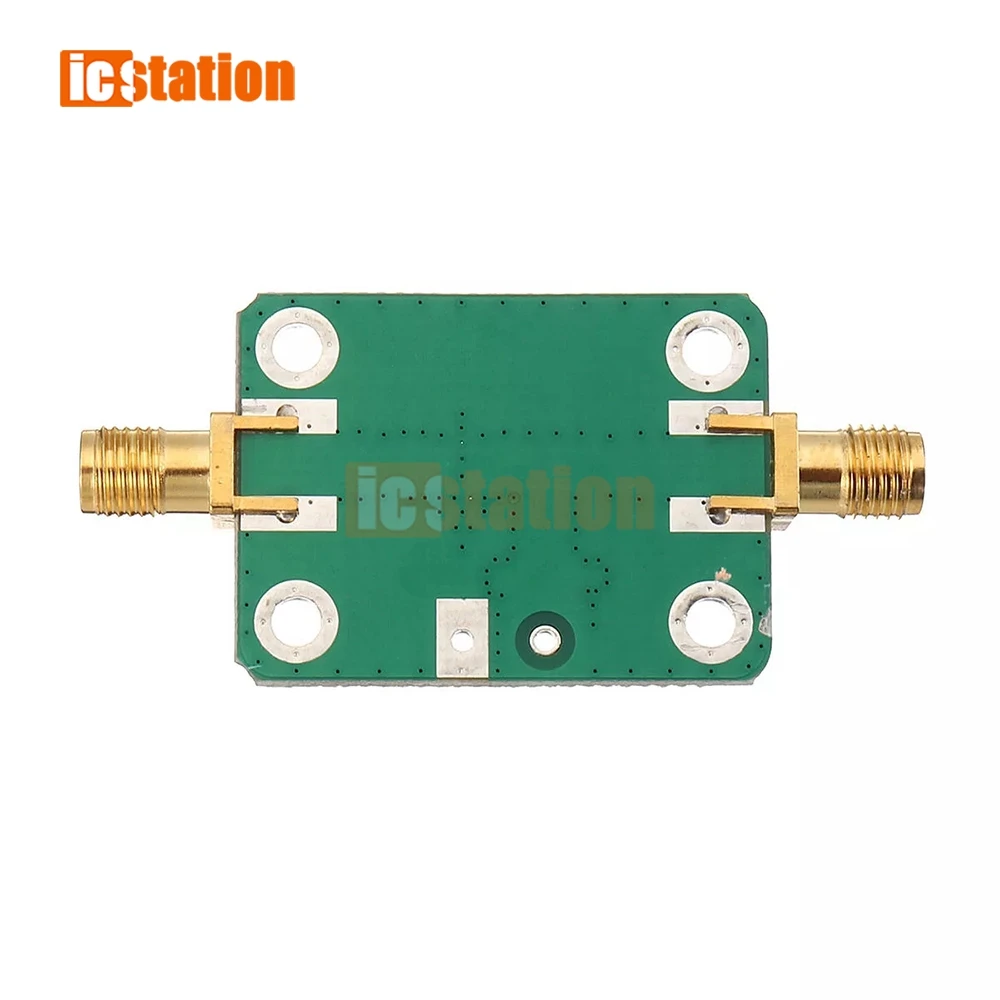

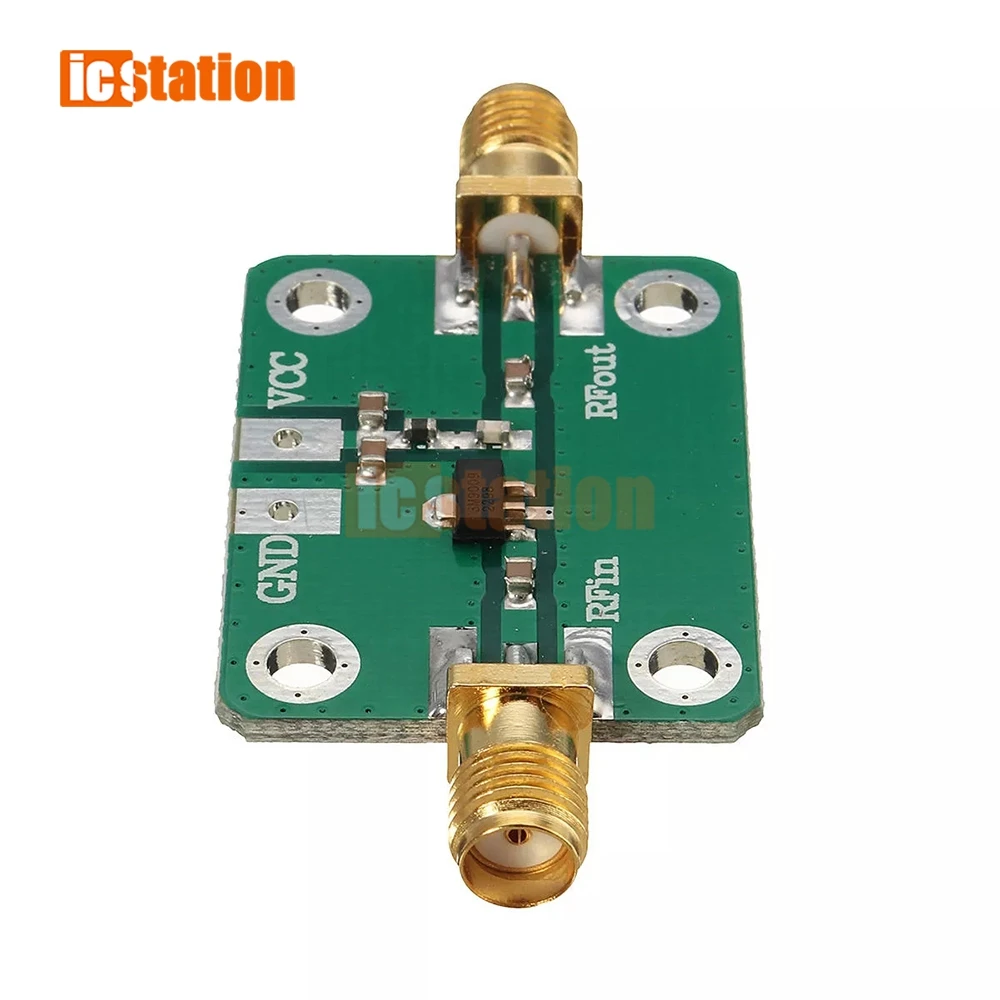

Радиочастотный усилитель с низким уровнем шума HMC580 Vpp = плата модуля 5 В

Радиочастотный усилитель с низким уровнем шума HMC580 Vpp = плата модуля 5 В

Описание:

Усилитель разработан со ссылкой на официальные данные HMC580. С преимуществами широкого диапазона частот, стабильного усиления, высокой выходной мощности + 22dBm @ 1dBP, и так далее, он особенно подходит для различных схем выхода RF.

Индекс параметров Smplifier:

1) Рабочая частота: 1-1000 МГц

2) усиление усиления: 20 дБ (типичное значение)

3) Коэффициент шума: дБ (типичное значение)

4) усиление усилителя: как показано на следующем рисунке

F = 5 МГц, усиление = 24 дБ

F = 30 МГц усиление = 23 дБ

F = коэффициент усиления 100 МГц = 23 дБ

F = 150 МГц усиление = 23 дБ

F = 420 МГц усиление = 21 дБ

F = 750 МГц усиление = 19 дБ

F = Усиление 1000 МГц = 17 дБ

5) Максимальная выходная мощность: + 22dBm (170 мВт) @ 1 дБ точка сжатия

6) Рабочий ток: 88mA (5 В)

7) источника питания Напряжение: 3,3-5,5 вольт постоянного тока (постоянного тока)

8) сопротивление системы: 50 Ом
