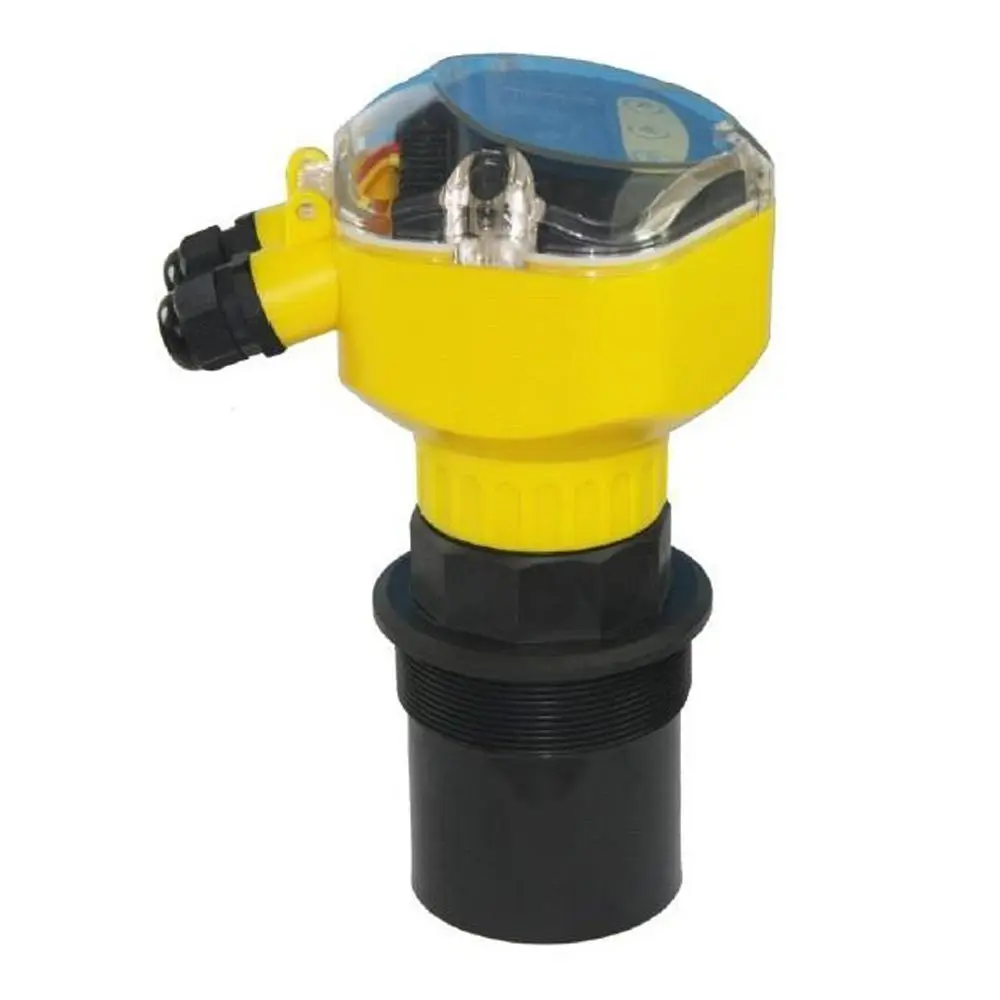

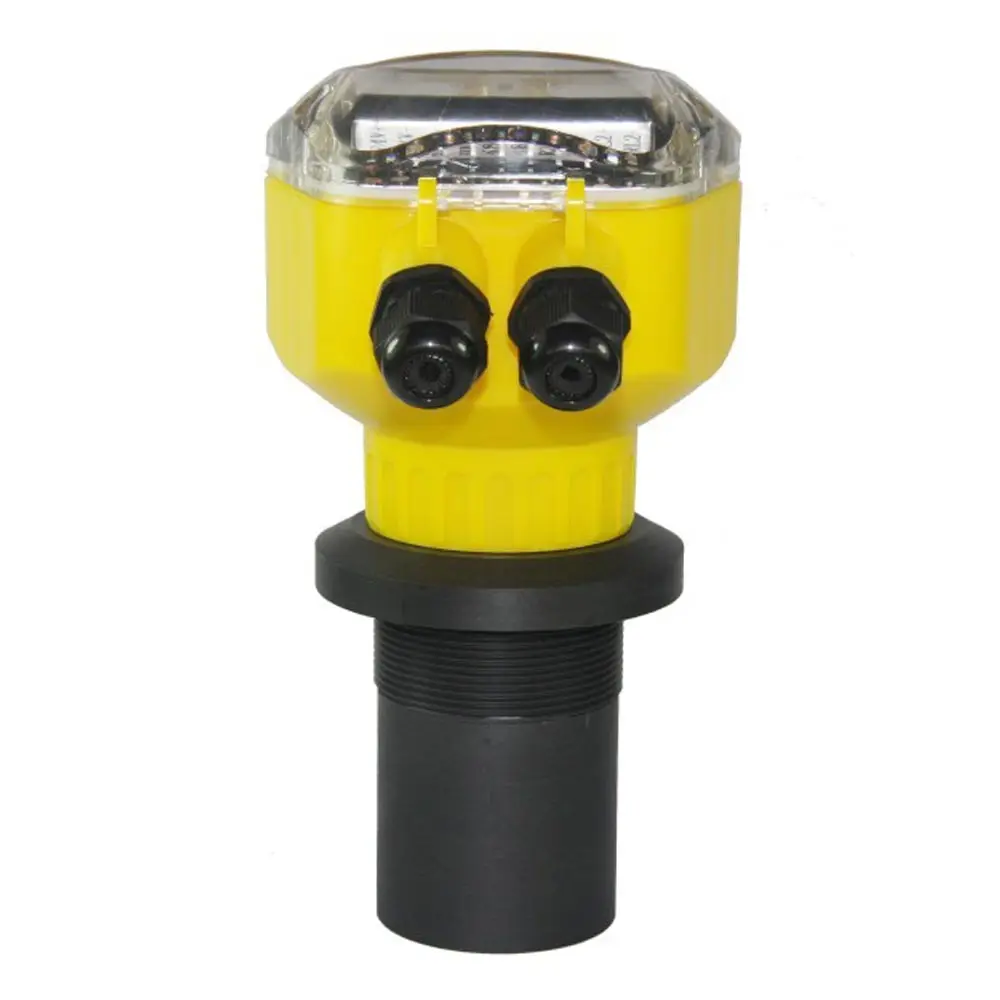

Ультразвуковой Цифровой измеритель уровня интегрированный Тип DC24V 4-20mA выход опционально RS232/485 реле 0-60 м
Примечание: максимальный диапазон двухпроводной системы составляет 15 м.
Стандартная конфигурация DC24V, опционально AC220V, AC220V имеет только четырехпроводную систему. Мы можем настроить DC12V или солнечную энергию.
По умолчанию мы отправляем двухпроводную систему с диапазоном 15 м.
Стандартный материал зонда ABS, PVFD антикоррозийный зонд, добавьте USD35.00.

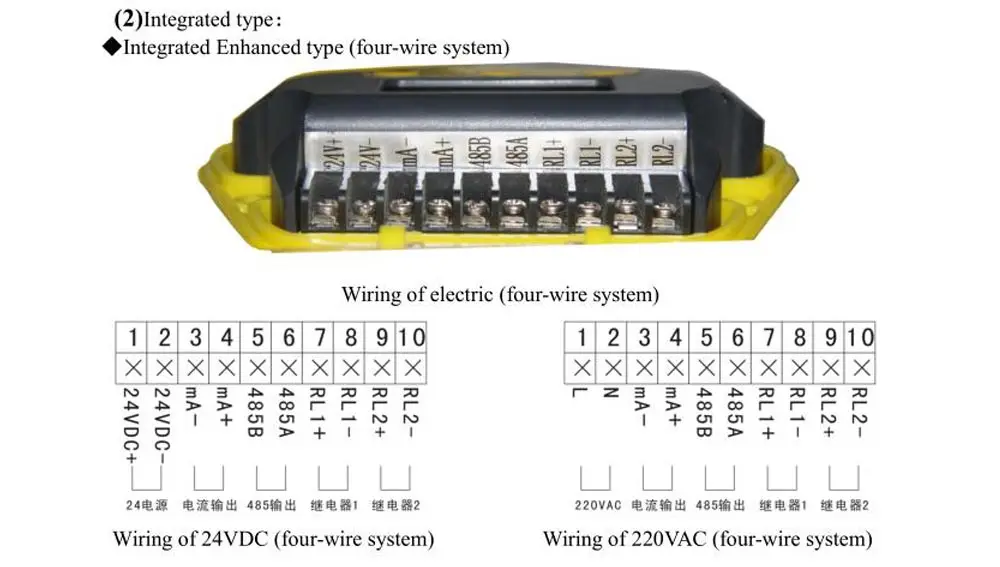

Стандартная конфигурация 4-20mA выход, четырехпроводная система может добавить ниже выход:
RS485, добавить USD17.00
RS232, добавить USD17.00
Реле, добавить USD17.00
Ультразвуковой измеритель уровня является инструментом измеренного уровня материала,
Бесконтактный, высокая надежность, экономичность, простота установки и
Обслуживание. Он отвечает требованиям уровня материала без контакта и
Имеет независимые права собственности с развитием в течение многих лет
Наша компания.
Ультразвуковой измеритель уровня с китайским и английским меню и простым
Набор, может удовлетворить различные требования заказчика. Как правило, после
Инструкция по установке, затем установите несколько параметров, он начнет работать.

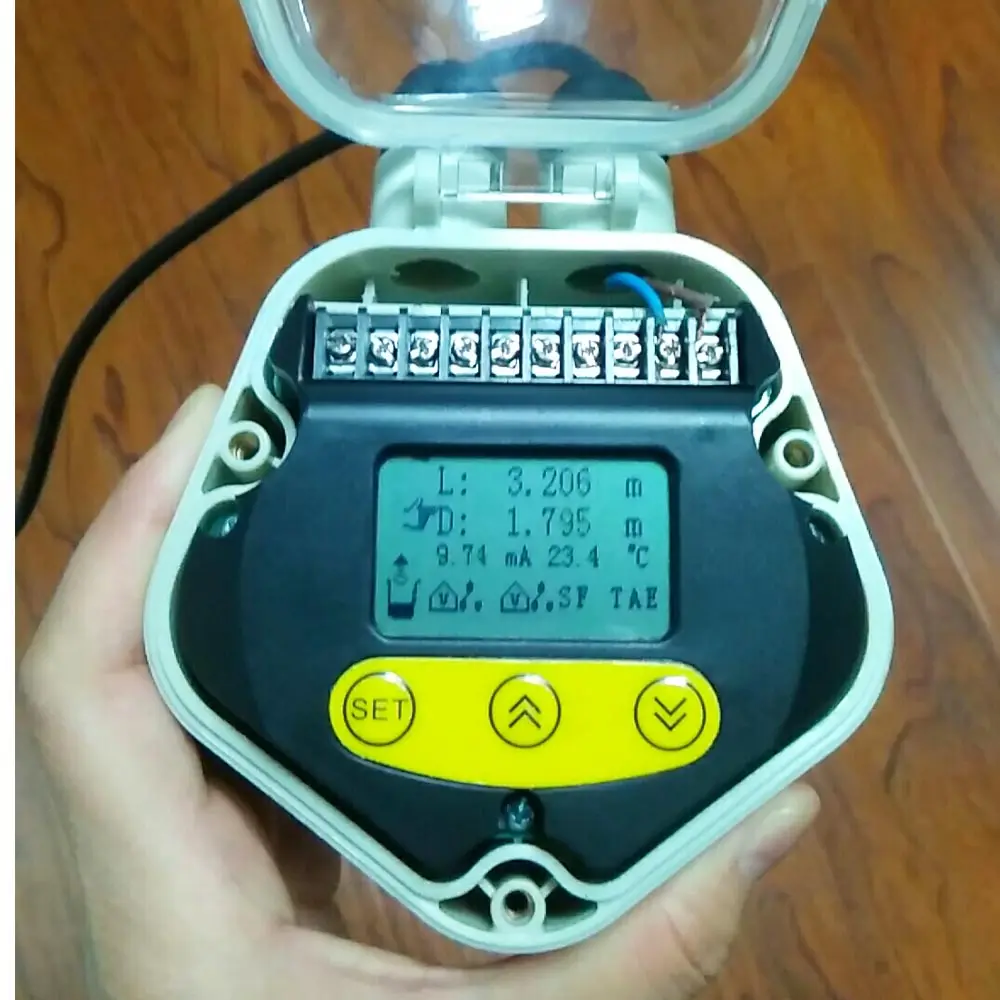

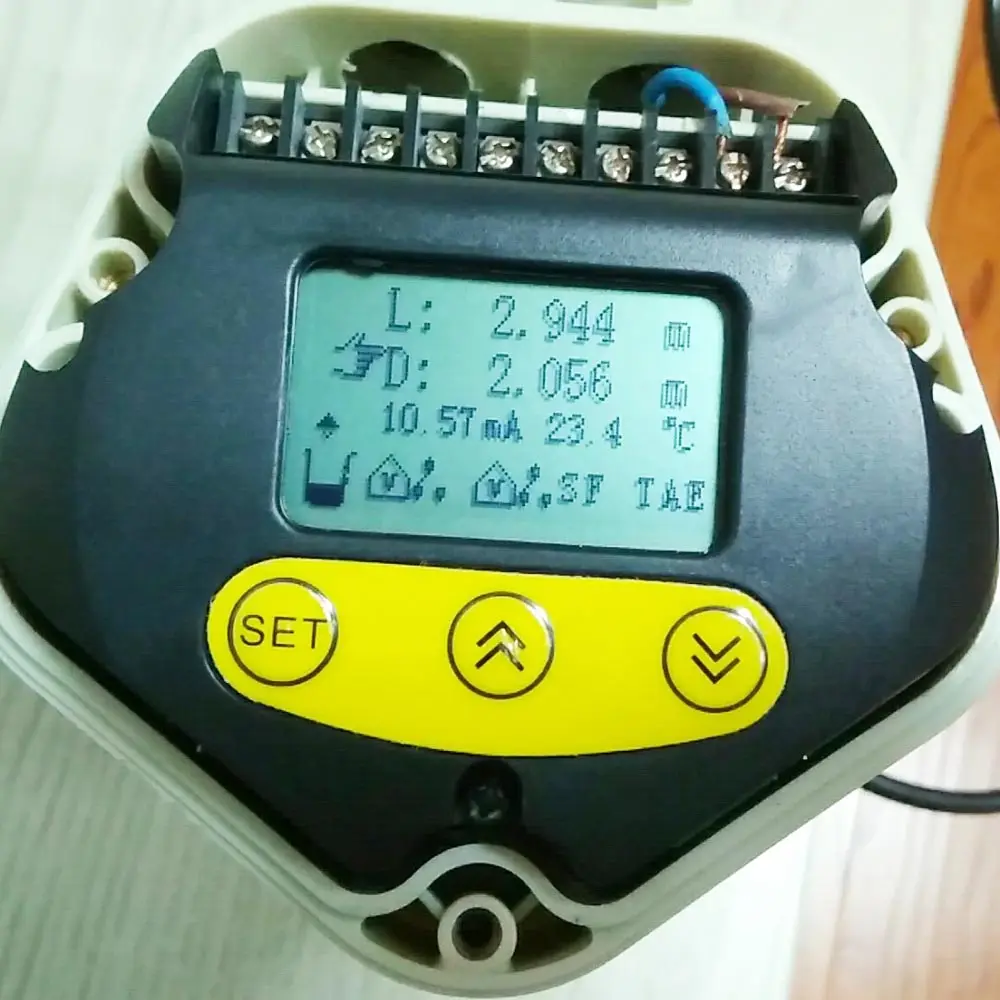

Наши продукты могут быть отлажены через три клавиши на панели. Затем,
Измеренное значение отображается светодиодный.
Технические данные:
Функция
Интегрированный Тип
Сплит-Тип
Диапазон
5 м, 10 м, 15 м, 20 м, 30 м, 40 м, 50 м, 60 м
5 м, 10 м, 15 м, 20 м, 30 м, 40 м, 50 м, 60 м
Точность
0.25%-0.5%
0.25%-0.5%
Разрешение
3 мм или 0.1% (больше)
3 мм или 0.1% (больше)
Дисплей
Китайский и английский светодиодный
Китайский и английский светодиодный
Аналоговый выход
Четырехпроводная 4 ~ 20 мА/510 load нагрузка
Двухпроводная нагрузка 4 ~ 20 мА/250 Ом
4 ~ 20мА/510 load нагрузка
Релейный выход
Две группы:
AC 250V/ 8A или DC 30V/ 5A
Статус может быть запрограммирован
Две группы для одного канала
Четыре группы для двойных каналов
AC 250V/ 8A или DC 30V/ 5A
Статус может быть запрограммирован
Источник питания
Стандарт: 24VDC
Дополнительно: 220 В переменного тока + 15% 50 Гц
Стандарт: 220 В переменного тока + 15% 50 Гц
Дополнительно: 24VDC или 120mA
Настройка: 12VDC или аккумулятор
Защита окружающей среды
Температура
Светодиодный: -20 ~ + 60 ℃,
Зонд: 20 ~ + 80 ℃
Светодиодный: -20 ~ + 60 ℃,
Зонд: 20 ~ + 80 ℃
Связь
Вариант: 485232 связи
(Соглашение по производству)
Вариант: 485232 связи
(Соглашение по производству)
Степень защиты
Светодиодный: IP65,
Зонд: IP68
Светодиодный: IP65,
Зонд: IP68
Кабель-зонд
Нет
Стандарт: 10 м самый длинный: 100 м
Установка зонда
В зависимости от диапазона и типа зонда
В зависимости от диапазона и типа зонда
Энергопотребление
Сплит-Тип
Источник питания: 24 В,
Без реле: 100 мА
Канал 1 реле: 120 мА;
Канал 2 реле: 145ма;
Канал 3 реле: 170мА;
Канал 4 реле: 190ма;
Удельная мощность выглядит следующим образом:
Без реле: 24 × 100mA = 2,4 Вт;
1 канал реле: 24 × 120mA = 2,9 Вт;
Канал 2 реле: 24 × 145mA = 3,5 Вт;
Канал 3 реле: 24 × 170mA = 4,1 Вт;
4 канала реле: 24 × 190mA = 4,6 Вт;
Энергопотребление
Интегрированный тип (четырехпроводная система)
Источник питания: 24 В,
Без реле: 80 мА
Канал 1 реле: 105ма;
Канал 2 реле: 130 мА;
Удельная мощность выглядит следующим образом:
Без реле: 24 × 80mA = 1,9 Вт;
1 канал реле: 24 × 105mA = 2,5 Вт;
Канал 2 реле: 24 × 130mA = 3,1 Вт;
Энергопотребление

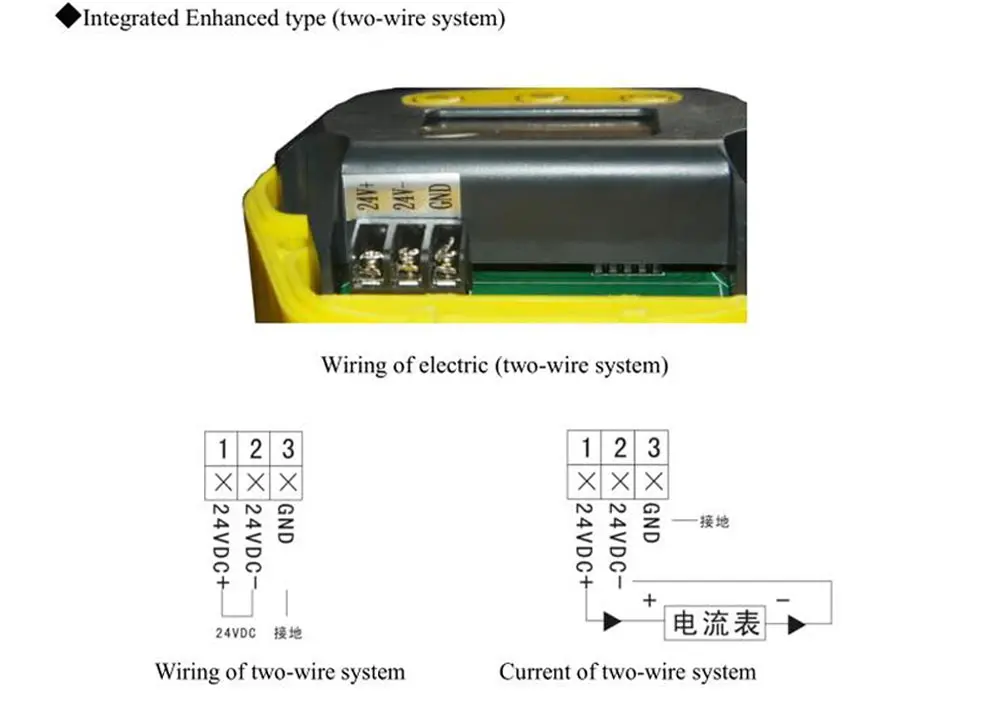

Интегрированный тип (двухпроводная система)
Источник питания: 24 В,
Без реле: 30 мА
Удельная мощность выглядит следующим образом:
Без реле: 24 × 30 мА = 0,72 Вт
Примечание:
Ультразвуковые зонды также могут быть настроены в соответствии с потребностями клиента в
Эта серия: высокое давление и высокая термостойкость, светильник, Малый
Диаметр, небольшая слепая зона и другие специальные регуляторные зонды.
