Последнее обновление: 13.04.2022

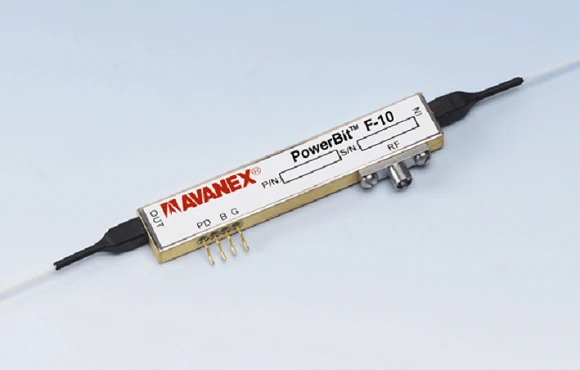

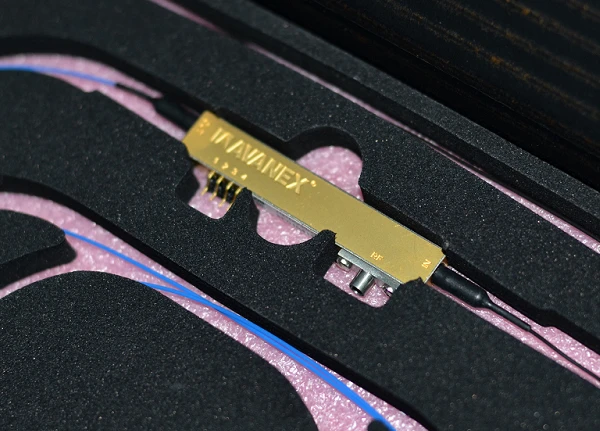

Гиалуронат литияВысокоскоростной модулятор электрооптической интенсивности (амплитуда)
Основная информация
Длина рабочей светильник вой волны:1525-1610нм (C + LБраслет)
RFПропускная способность модуляции:> 13 ГГц
Коэффициент вымирания:20 ~30 дБ
Вносимые потери:3,5 ~ 4 дБ
Входное волокно: одномодовое волокно, сохраняющее поляризацию
Выходное волокно: одномодовое волокноCorning SMF-28、 Одномодовое волокно с поляризацией
Входной порт RF:GPO、SMAОпционально
Применение
Джой Оптоволоконная связь
Джой Датчик оптического волокна
Джой Волоконный лазер
Параметры производительности
Параметры
Минимальное значение
Максимальное значение
Блок
Максимальная входная мощность (электрическая)
РЧ-порт/AC с соединением
25
ДБм
Максимальная входная мощность (оптическая)
CW
100
MW
Максимальная скорость изменения рабочей температуры
1
°C/мин
Диапазон температур хранения
-40
+ 85
°C
Диапазон рабочих температур
0
+ 70
°C
Фотоэлектрические параметры
Параметры
Типичное значение
Блок
Оптические параметрыОптический
Рабочая длина волныРабочий диапазон длин волн
1525-1610
Нм
Вносимые потериВносимые потери
3,5
ДБ
Коэффициент вымиранияКоэффициент вымирания (DC)
≥ 20
ДБ
Потеря возвратаОптические Возвратные потери (без разъемов)
≥ 45
ДБ
Электрические параметрыЭлектрический

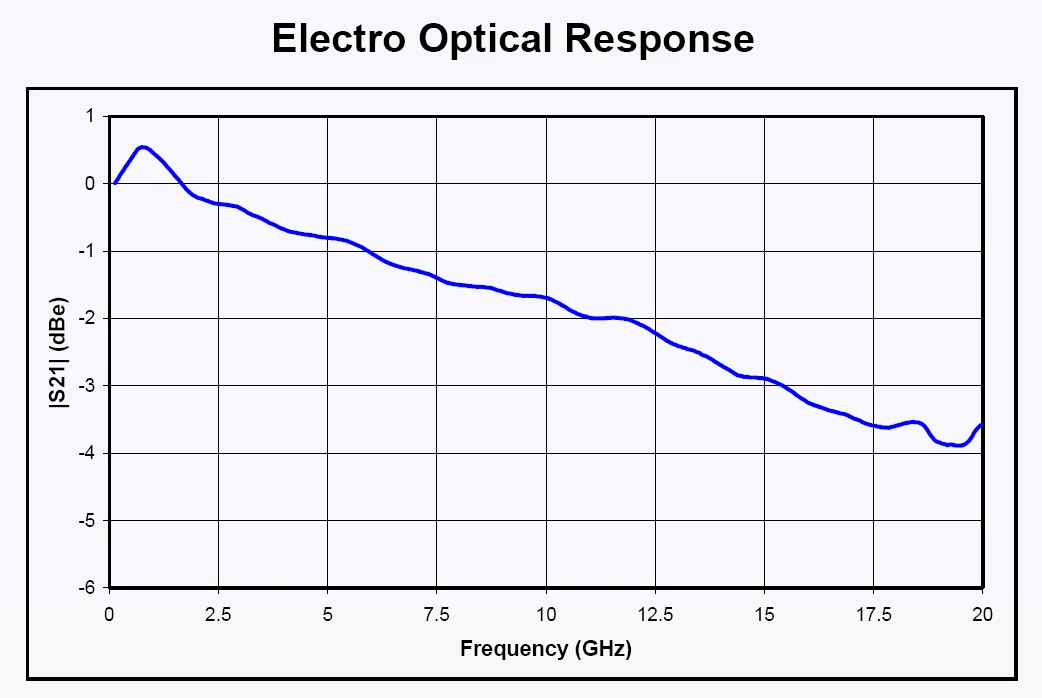

S21 Электро оптическая полоса пропускания (-3 dBe)
12,5
ГГц

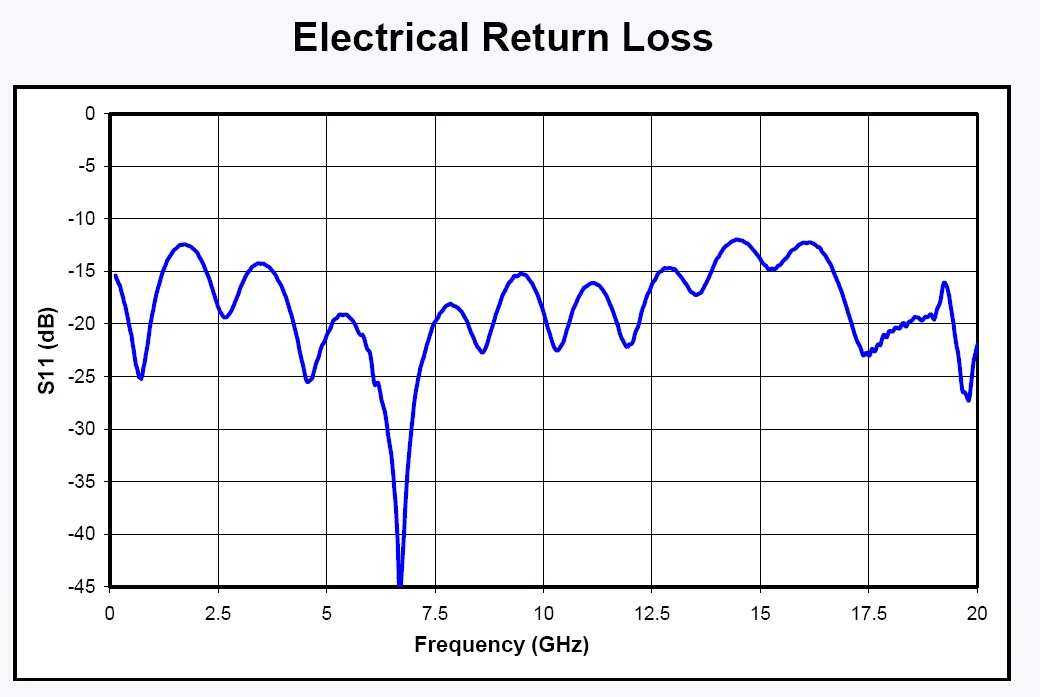

S11 электрические Возвратные потери
≤ -10
ДБ
ВЧ-напряжение (@ 1 кГц)
3,8
V
Напряжение смещения вd (@ 1 кГц)
5,0
V
Напряжение электропривода PRBS (Vamp)
4
V
Динамический коэффициент вымирания
14
ДБ
Фотодиодная ответственность (относится к выходной мощности)
≥ 10-3
A/W
Линейность
± 10%
Входное и выходное волокно и RF типы интерфейса
Тип радиочастотного интерфейсаRF разъем
GPO
Контакт напряжения смещенияСмещение и разъем PD
Свинцовые штифты
Входное волокноВходное волокно
Corning/Fujikura SM15P UV/UV400Волокно, сохраняющее поляризацию
Выходное волокноВыходное волокно
Corning SMF-28™1Одномодовое волокно
Corning/Fujikura SM15P UV/UV400Волокно, сохраняющее поляризацию

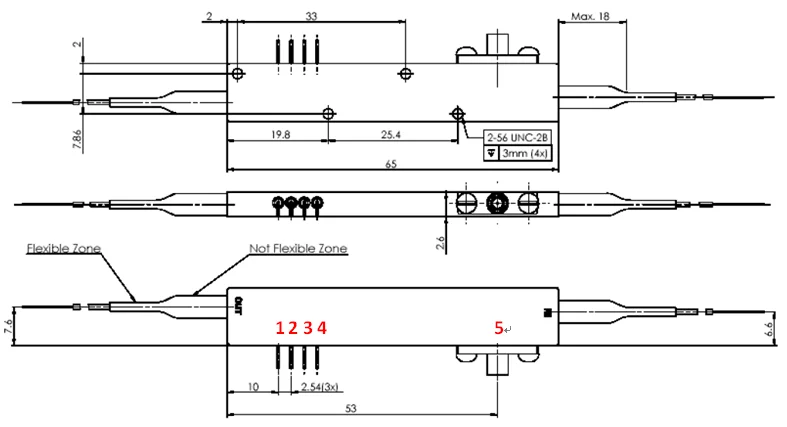

Определение контакта
Серийный номер Pin
Идентификация
Определение
1
PD
Фотодиодный катод
2
PD
Фотодиодный анод
3
Б
Положительный электрод смещения напряженияСмещение
4
G
Отрицательный электрод смещения напряженияЗемля
5
RF
Вход радиочастотного сигналаВход RF (штекер GPO)
*Среди них3、4、5Необходимо взять на себя ногу

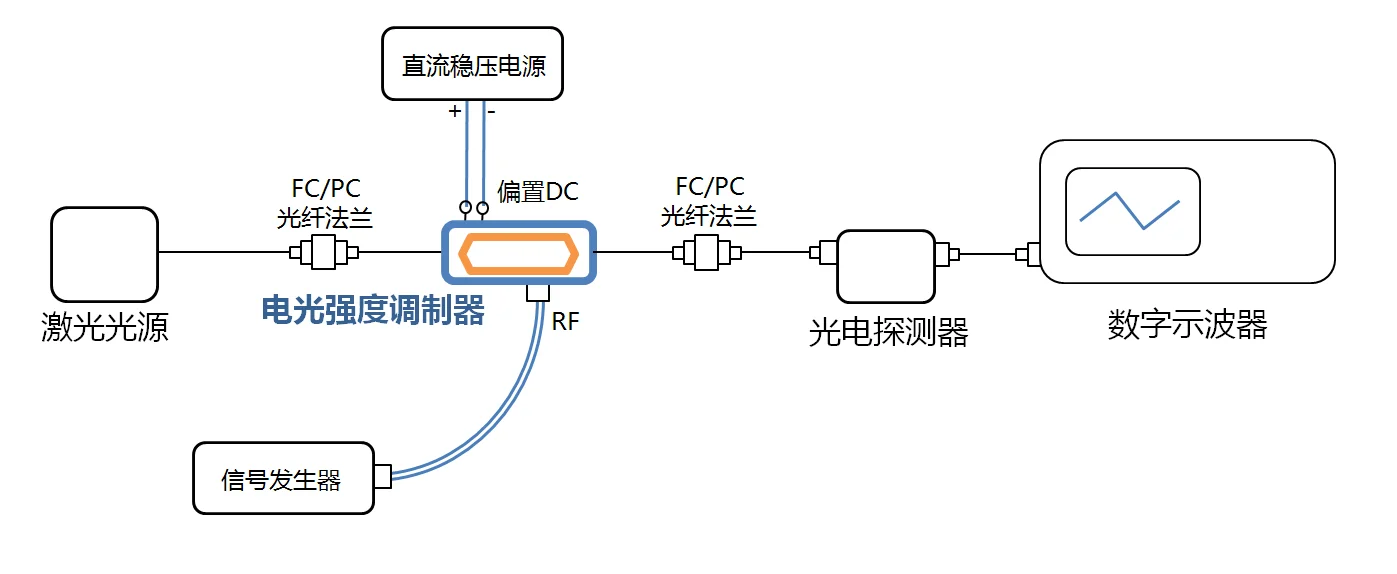

Применение

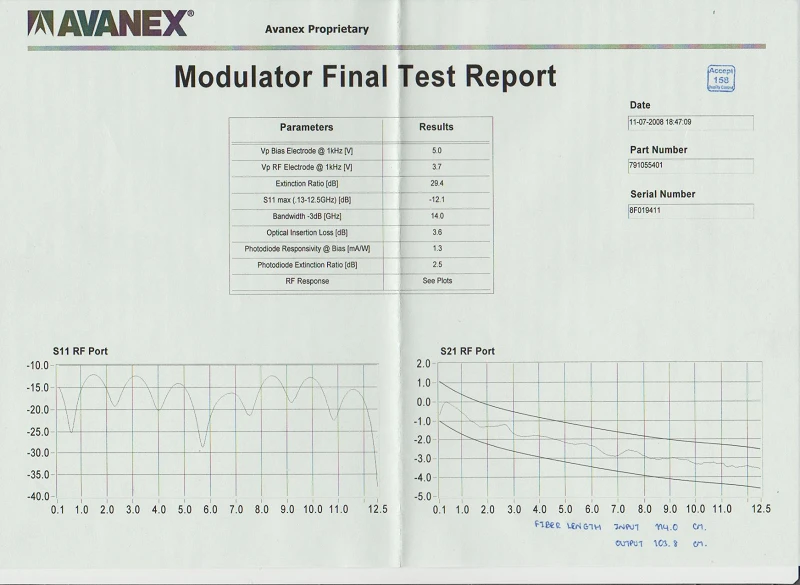

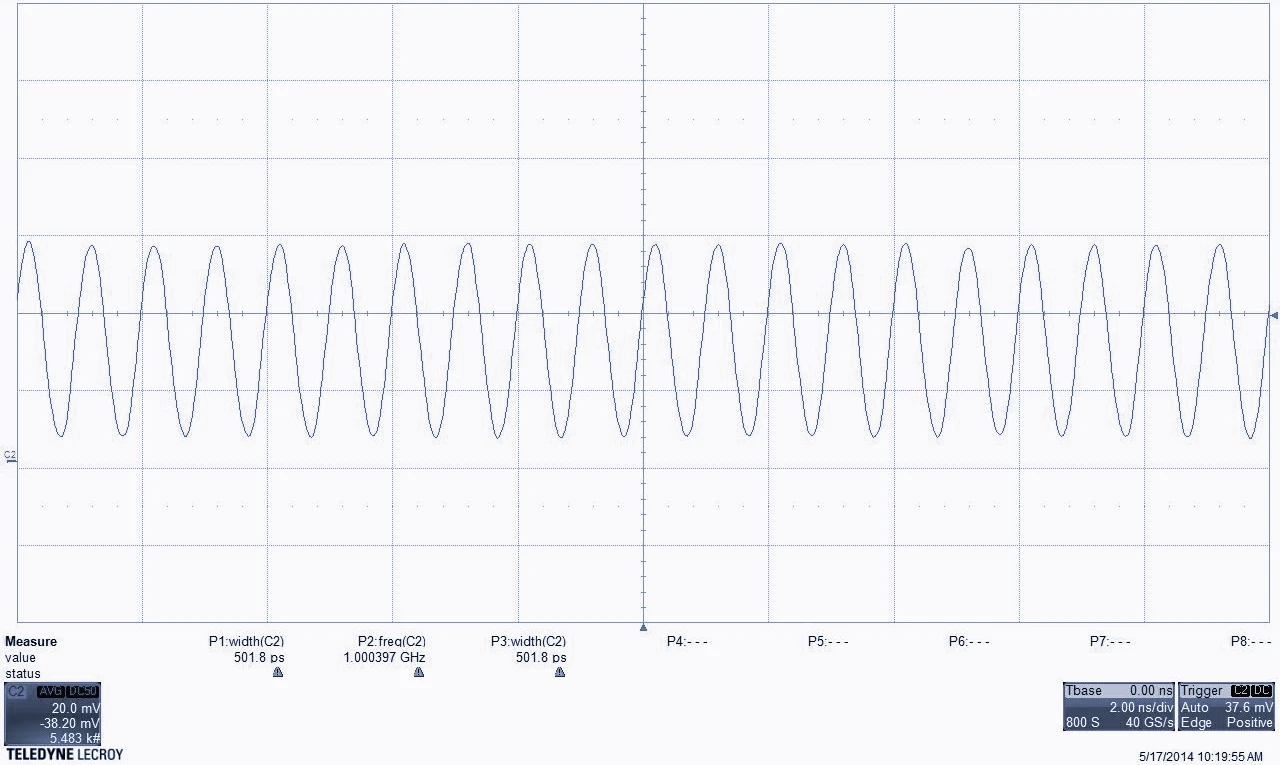

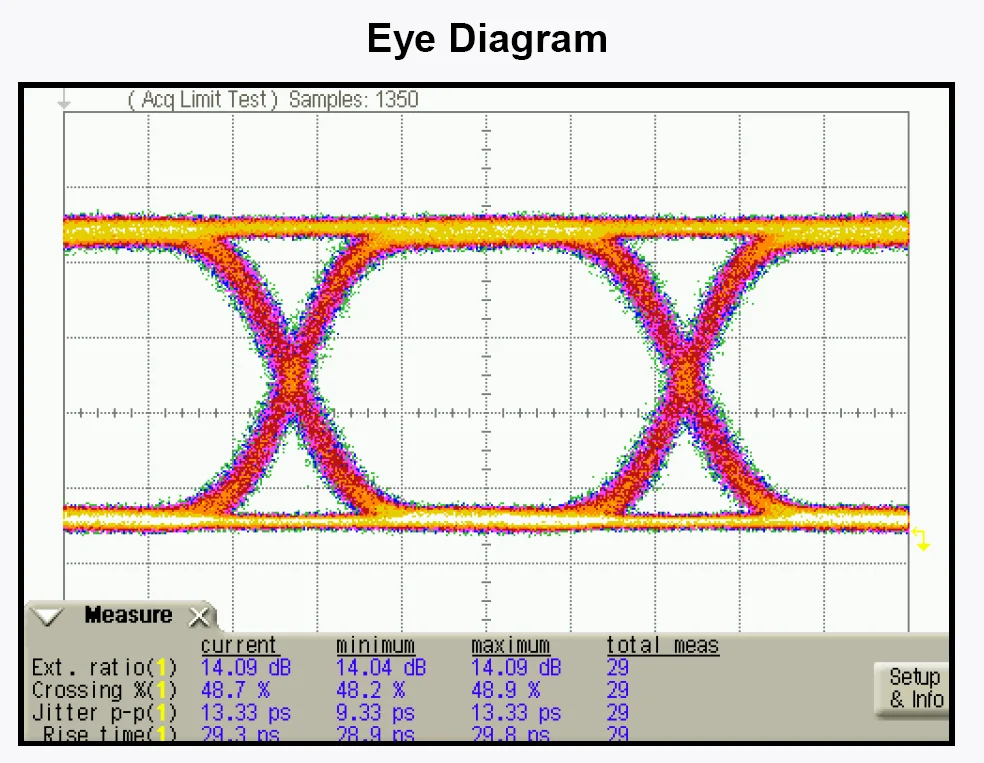

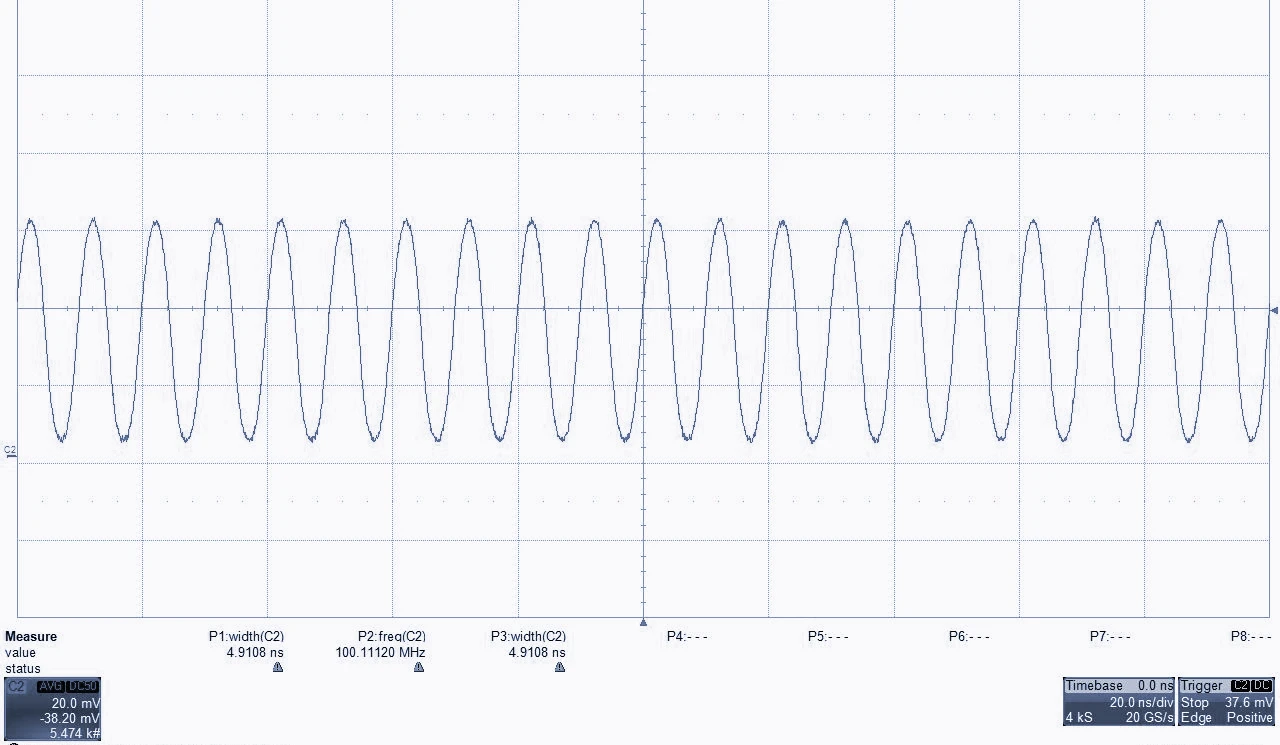

Результаты измерений
'
