Модуль управления полетом Bluetooth K8 V8 KBAR VBAR APM PIXHAWK Высокое напряжение/нормальная версия для радиоуправляемого вертолета мультикоптера
K8 V8 KBAR VBAR APM PIXHAWK Модуль управления полетом Bluetooth Высоковольтная/нормальная версия для радиоуправляемого квадрокоптера мультикоптера запасные части.
Модуль Bluetooth для последовательного портаМодуль порта Bluetooth, используется для K8 KBAR VBAR гироскопа и APM, PIXHAWK и других настроек управления полетом.
Сама технология Bluetooth используется для близкой связи, а расстояние связи ограничено. Как правило, максимальное расстояние составляет около десяти метров, что достаточно для отладки параметров KBAR.
В бар VBAR версия поставляется с 4-контактный DuPont линия, APM, Контроллер полета PIXHAWK и другими версиями В комплект входит специальный кабель.
Версия высокого напряжения имеет диапазон рабочего напряжения 4-12 В, и нормальная версия имеет диапазон рабочего напряжения 4-6 в.Для gyros, таких как VBAR или KBAR, рабочее напряжение модуля Bluetooth зависит от выходного напряжения BEC (или ESC). Нормальное выходное напряжение BEC (или ESC) составляет около 5 В. Можно использовать как высоковольтные, так и низковольтные версии. Высококлассное выходное напряжение BEC (или ESC) выше 6 в. Используйте Высоковольтную версию модуля Bluetooth.
Для управления полетом, например APM или PIXHAWK, общее напряжение цифрового интерфейса составляет около 5 В, поэтому можно использовать модули высокого и низкого напряжения.

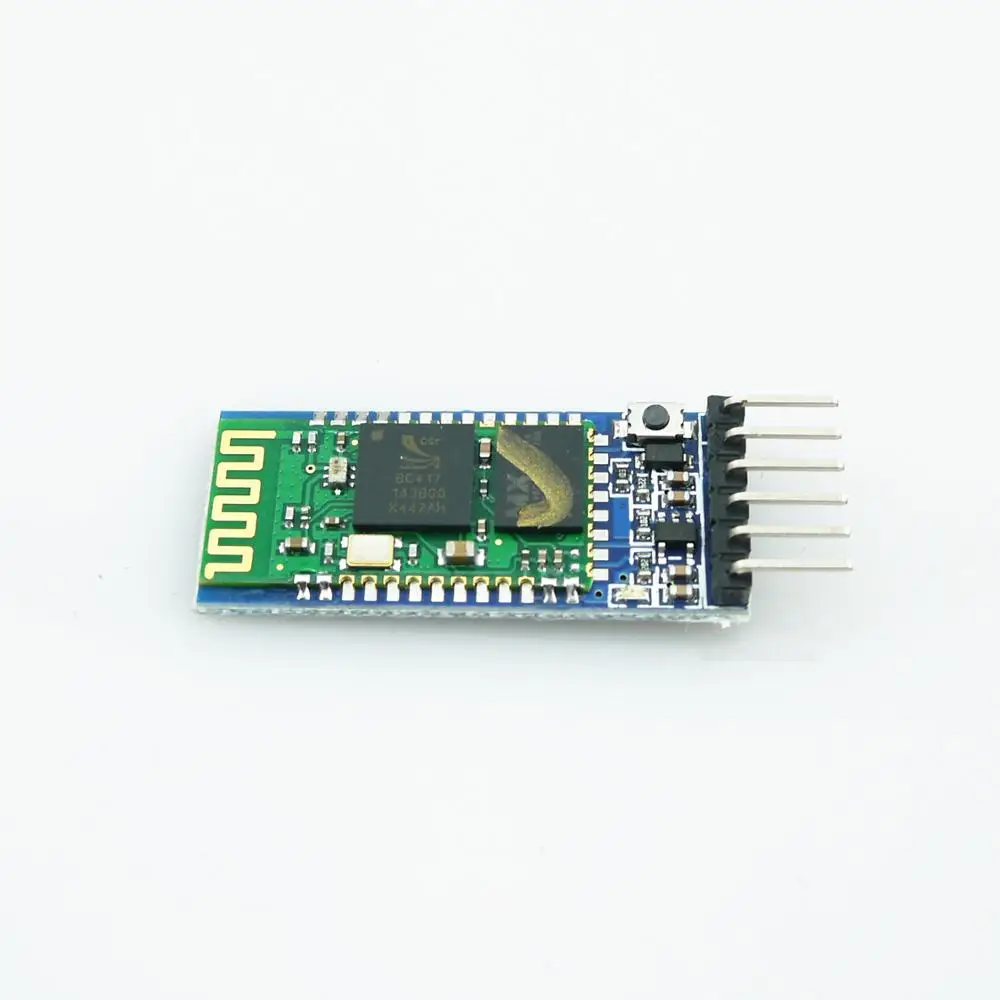

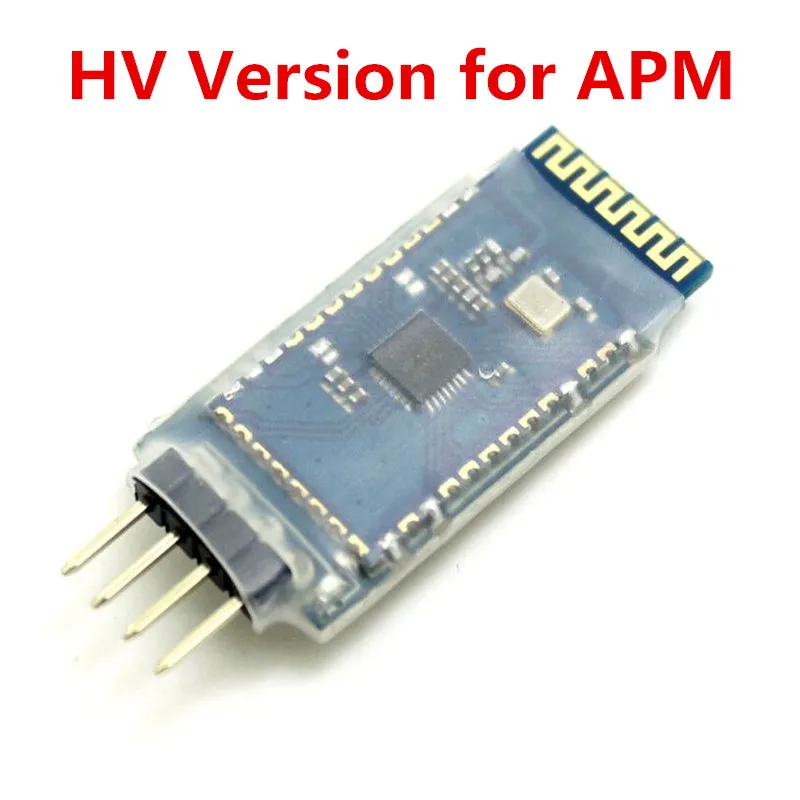

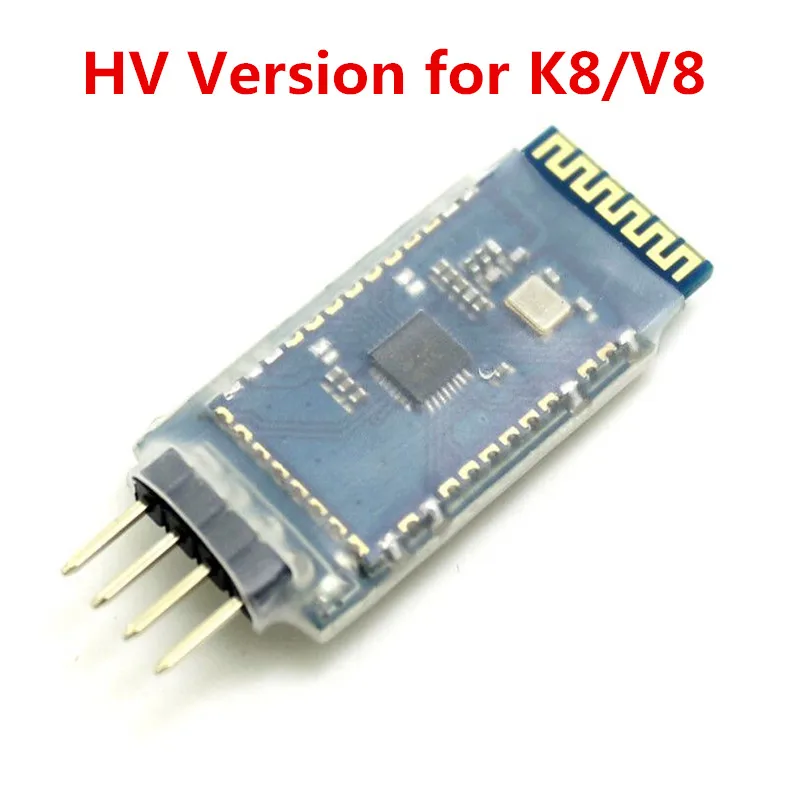

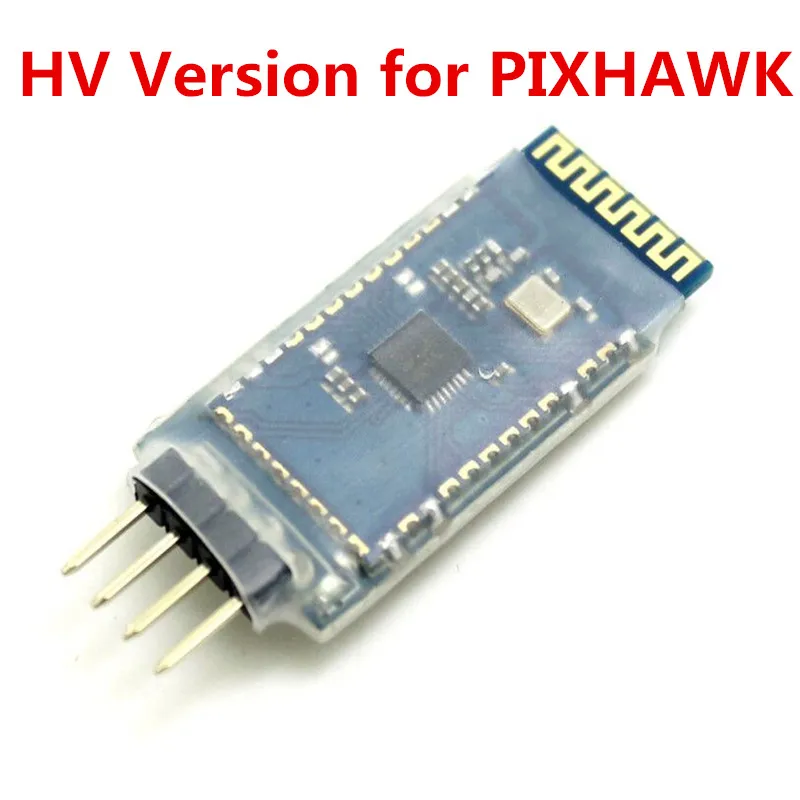

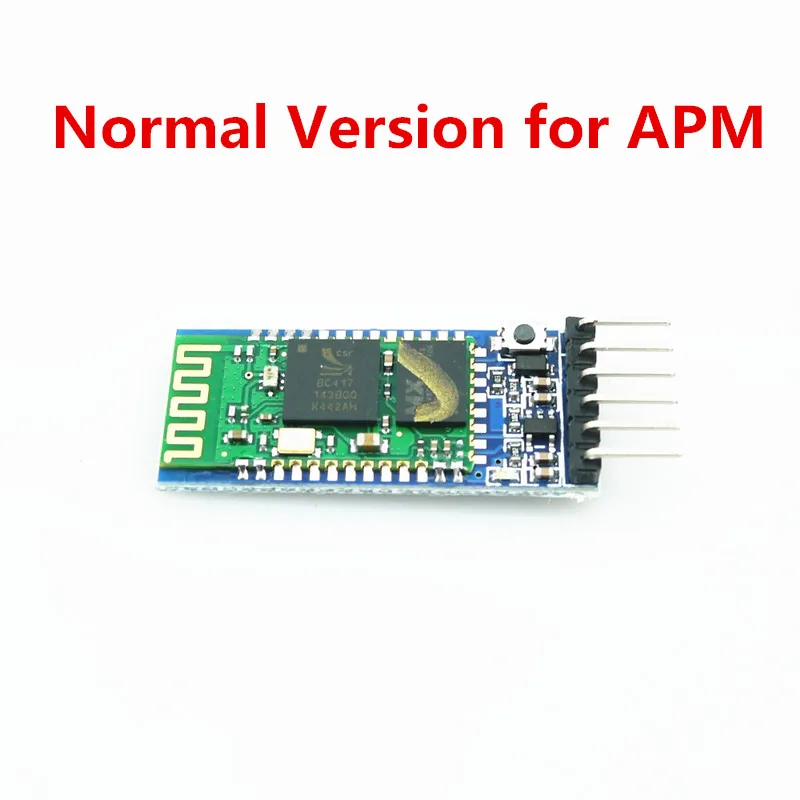

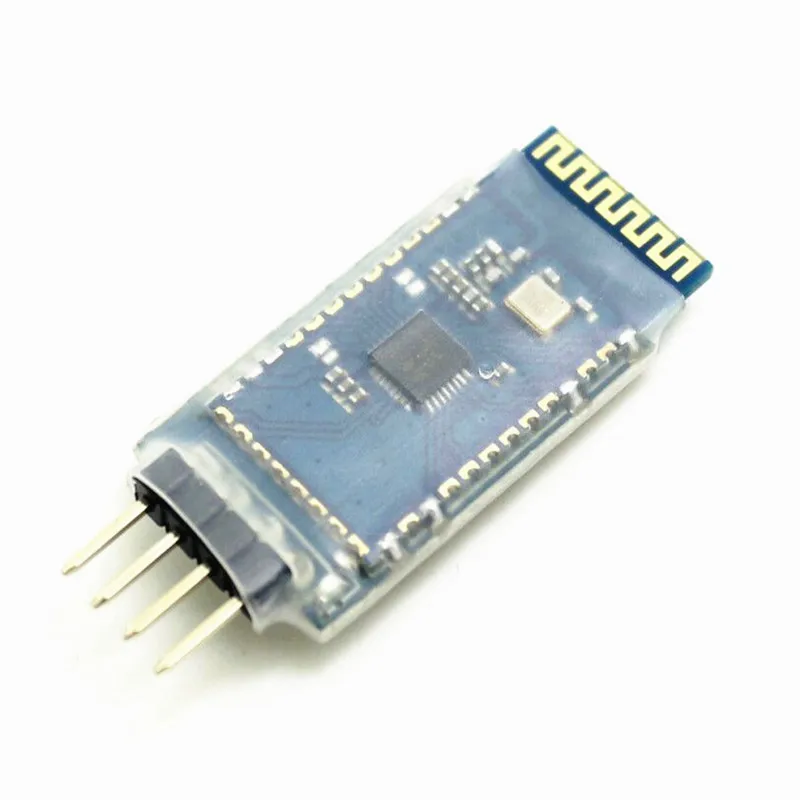

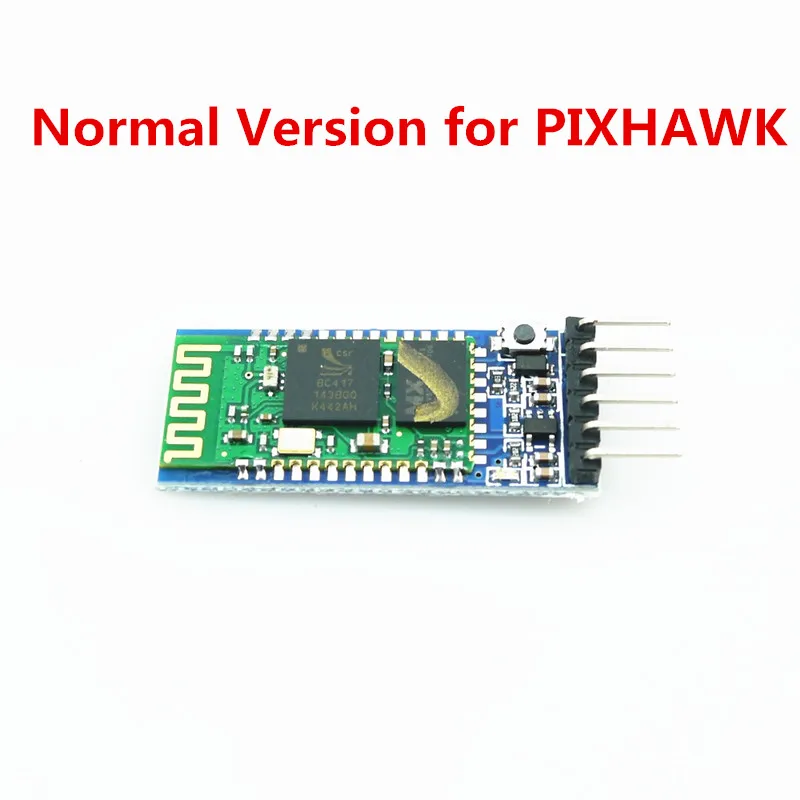

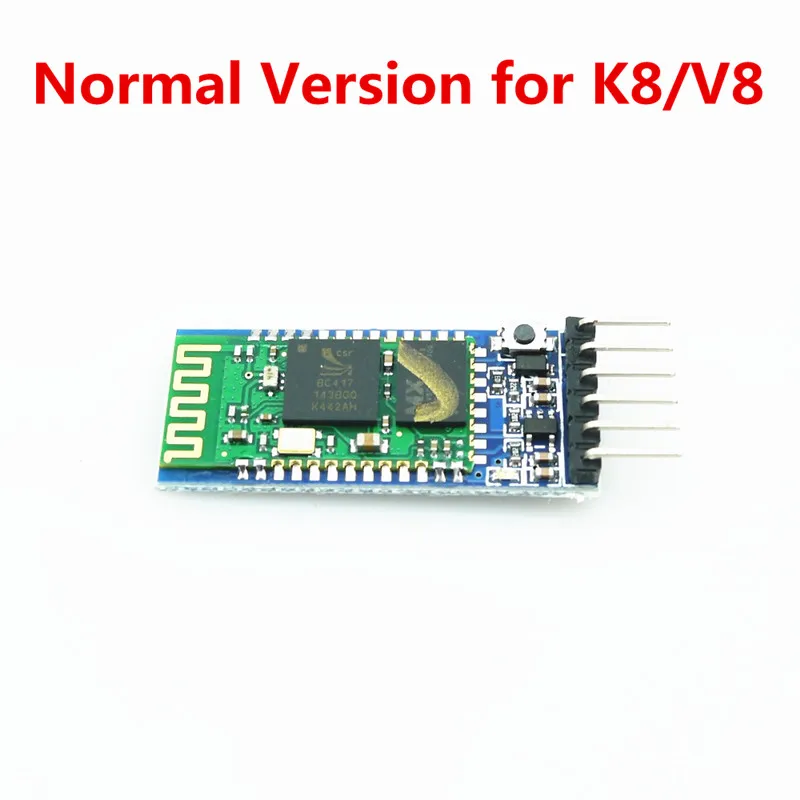

Синяя версия модуля Bluetooth высокого напряжения легче, чем зеленая общая версия, с более широким рабочим напряжением и максимальной поддержкой 12 В, таким образом, вы можете безопасно использовать высоковольтный источник питания BEC, не беспокоясь о сжигании модуля. Кроме того, Высоковольтная версии Bluetooth модуль добавляет 3,3 V 5V преобразования уровня схемы, и устройство подключено к Wi-Fi 5V последовательный порт уровень безопаснее и стабильнее. В то же время версия высокого напряжения использует чипы нового поколения, интеграция выше, и стоимость оборудования соответственно снижена, поэтому цена ниже, чем у обычного модуля Bluetooth.

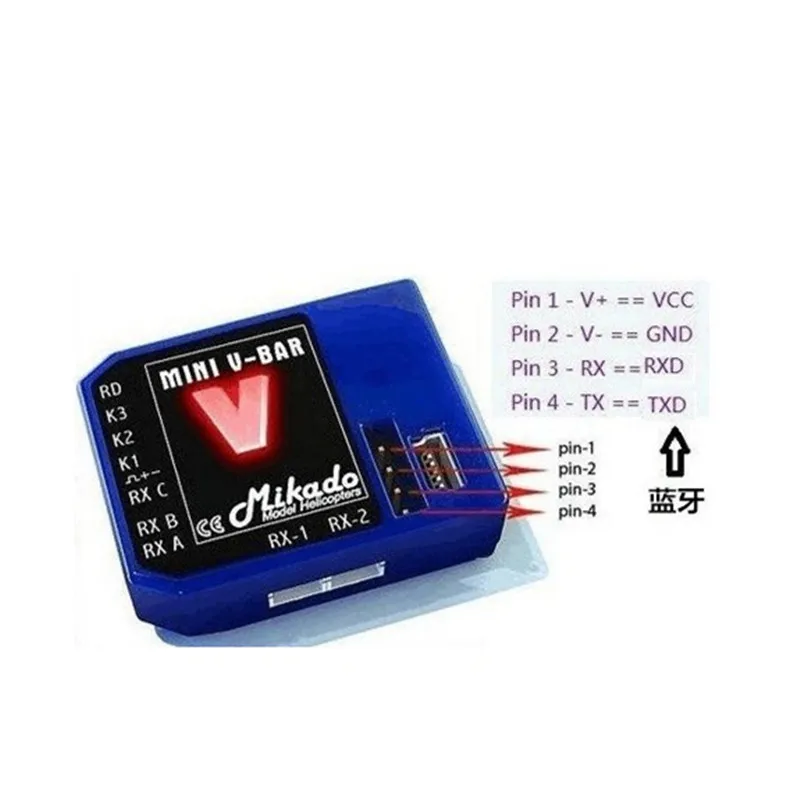

Адрес загрузки соответствующего программного обеспечения: http://pan.baidu.com/s/1jHMNJ50Подключение к VBAR или KBAR:
Первая пара с компьютером, если вам нужен пароль: 0000 (синий высоковольтный пароль 1234)
Подключение к компьютеру
Http:/Wechat
Подключите телефон
Http:/Wechat
Http://wenku.baidu.com/link?url=-iEificMF2Vcibs6_pT3UOGYfqHbEVSAJxcajXFC8sm6KLhFvRkxWYe9o_nwDJsUApJPqUMVi4PG87Gj2_ZvVjYJE_Z61CfpvpdVSf1YOaW
Соединение Bluetooth VBAR (или KBAR) относительно простое, просто нужно подключить модуль Bluetooth к телефону, затем откройте программное обеспечение телефона, выберите сопряженный Bluetooth, И просто подождите около 20 секунд, вы можете подключить, затем вы можете настроить его. Если вам нужен VBAR для подключения к компьютеру через Bluetooth, пожалуйста, обратитесь к указанному выше сообщению для подключения, выполните правильную работу почты, вы можете подключиться нормально, но проблема компьютерного программного обеспечения VBAR, процесс каждого подключения громоздкий, Компьютерная система и проблема с драйвером также могут иметь влияние, а сам модуль Bluetooth имеет ограниченную прибыль, поэтому вам необходимо обратиться к оператору почты, И не обеспечивает техническую поддержку подключенных VBAR компьютеров.
О рабочем напряжении:
Некоторые модельные друзья могут не быть ясны в отношении механизма питания модуля Bluetooth. Поэтому, когда модуль Bluetooth подключен к KBAR или VBAR, хотя модуль подключен к гироскопу, он фактически питается BEC, для обычного BEC и приема. Напряжение около 5 В, затем два модуля Bluetooth в магазине могут работать нормально, но некоторые из них используются для высокой производительности управления, используя высоковольтные сервоприводы (например, 8,4 в и т. д.), они используют выходное напряжение BEC. Он также выше, в то время как обычный модуль поддерживает только источник питания до 6 в, поэтому можно использовать только высоковольтные модули.
Кроме того, так называемое Высокое напряжение относится к модульному напряжению VCC, последовательному порту (TX и RX) части модуля Bluetooth, то есть, интерфейс связи с бар VBAR гироскоп или Полетный контроллер (для Кбар интерфейс напряжение 3,3 Вольт, APM и другие управления полетом интерфейсы) Напряжение составляет 5 В), в настоящее время поддерживает 3,3 V или 5V, поэтому, пожалуйста, будьте осторожны, чтобы не подключить TX и RX для VCC при разводке, это может привести к модуль повреждений.

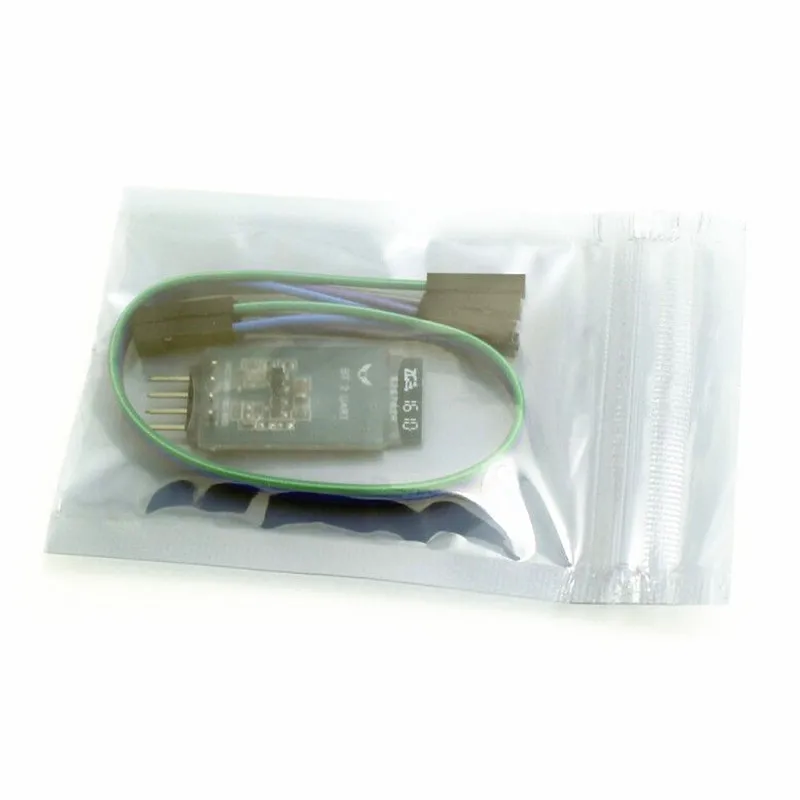

Посылка включает в себя:1 x модуль управления полетом Bluetooth (по выбору покупателя)
