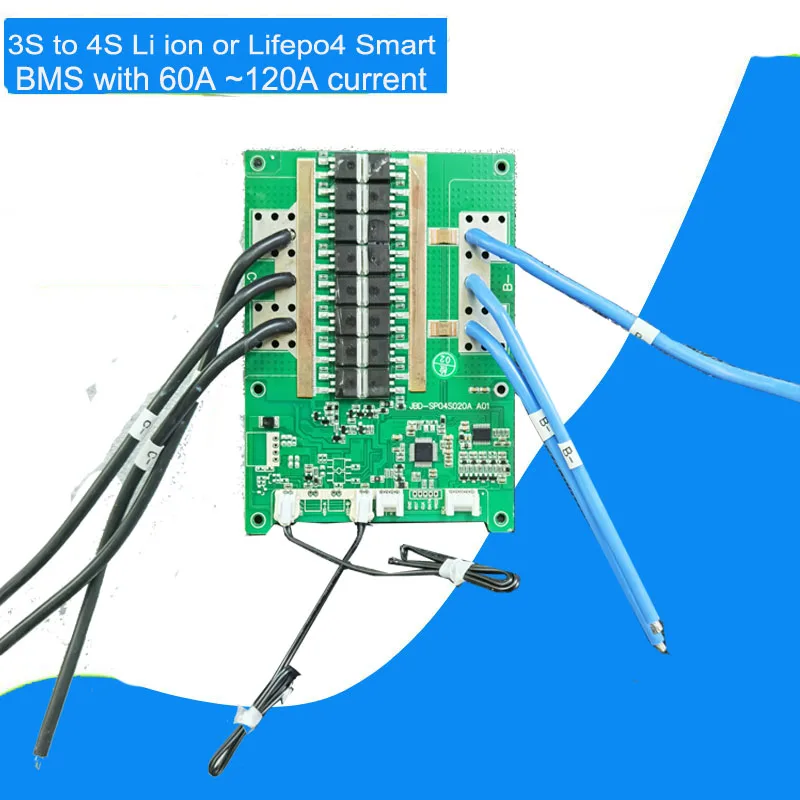

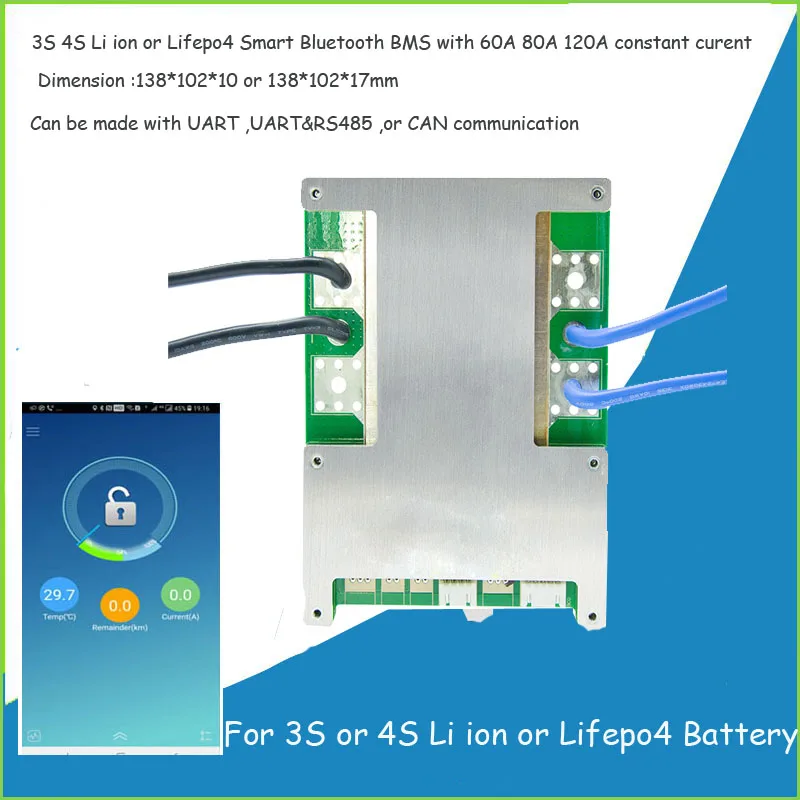

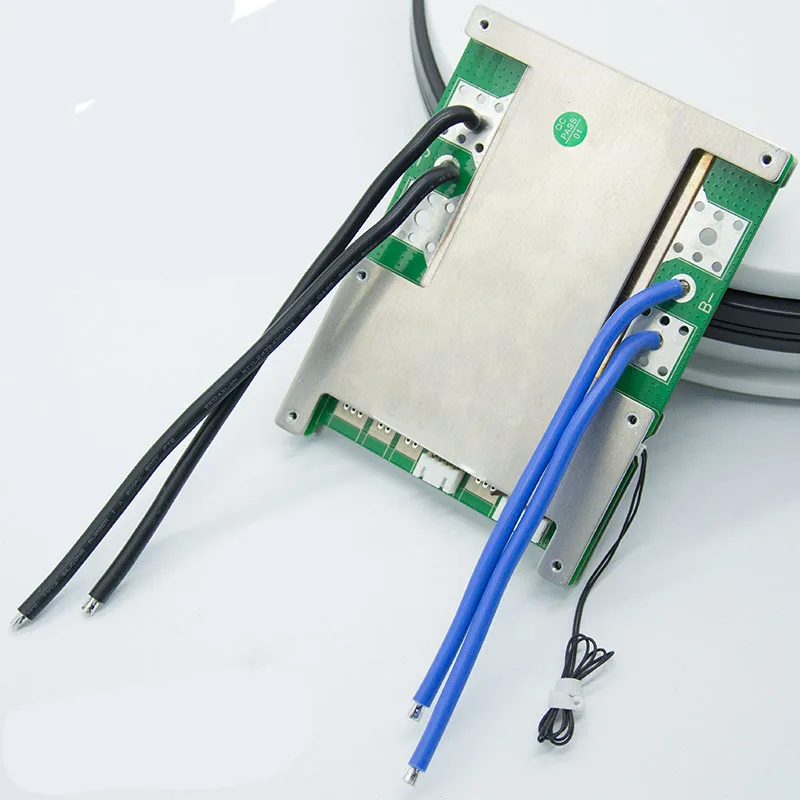

12 В 3S 12,6 в литий-ионный или 4S Lifepo4 Smart Bluetooth BMS с дополнительным UART RS485 или может связь с постоянной 60A 100A 120A

Описание товара

1) введение и особенности:Это интеллектуальная Защитная плата, специально разработанная для аккумуляторных батарей. Она может применяться к литиевым аккумуляторам с различными химическими свойствами, такими как литий-ионные, литий-полимерные. Литий-железо-фосфат и др. Защитная плата обладает высокой грузоподъемностью, а максимальный непрерывный ток разряда может достигать 120 А.● Защита клеток 3s или 4S серии для литиевого аккумулятора (3*4,2 = 12,6 в литий-ионный аккумулятор или 4*4,2 = 16,8 в литий-ионный аккумулятор и 4*3,65 = 14,6 в батарея Lifepo4), клиент может выбрать подходящий тип в зависимости от ваших характеристик батареи● Различные функции защиты для зарядки и разрядки (перезаряд, переразряд, защита от высоких или низких температур, защита от перегрузки по току, защита от короткого замыкания и т. д.) С двухслойной защитой оборудования и программного обеспечения.● Точный расчет SOC с функцией SOC автоматического обучения● Функция автоматической зарядки аккумулятора или функция статического баланса для аккумуляторной системы● Оснащен модулем Bluetooth с изолированным UART или RS485 и UART двойной связи, который может позволить пользователю просматривать информацию о батареях в нашем приложении или компьютерном программном обеспечении, которое может быть предоставлено нами. Клиент может использовать программное обеспечение ПК для гибкой установки параметров защиты, клиент может загрузить программное обеспечение по указанной ссылке.● С портом SW для управления выходомПокупатель может выбрать подходящую спецификацию, исходя из ваших требований, UART или Double (UART и RS485 ),LFP средства для применения батареи Lifepo4, пожалуйста, свяжитесь с нами, если у вас есть какая-либо деталь, с которой вы не сомневаетесь.

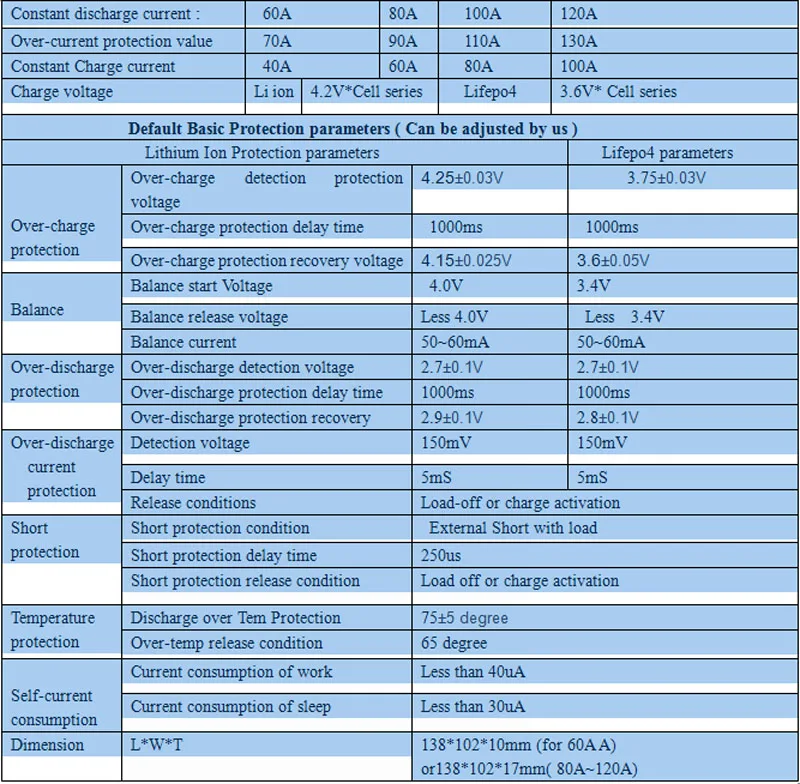

Параметры BMS по умолчанию

Как показано ниже, наше значение настройки defaul, clinet может без проблем использовать модуль ПК, чтобы установить их на вашей стороне. Если вы хотите, чтобы мы установили его, вы можете без проблем оставить нам сообщение в соответствии со спецификацией вашего аккумулятора

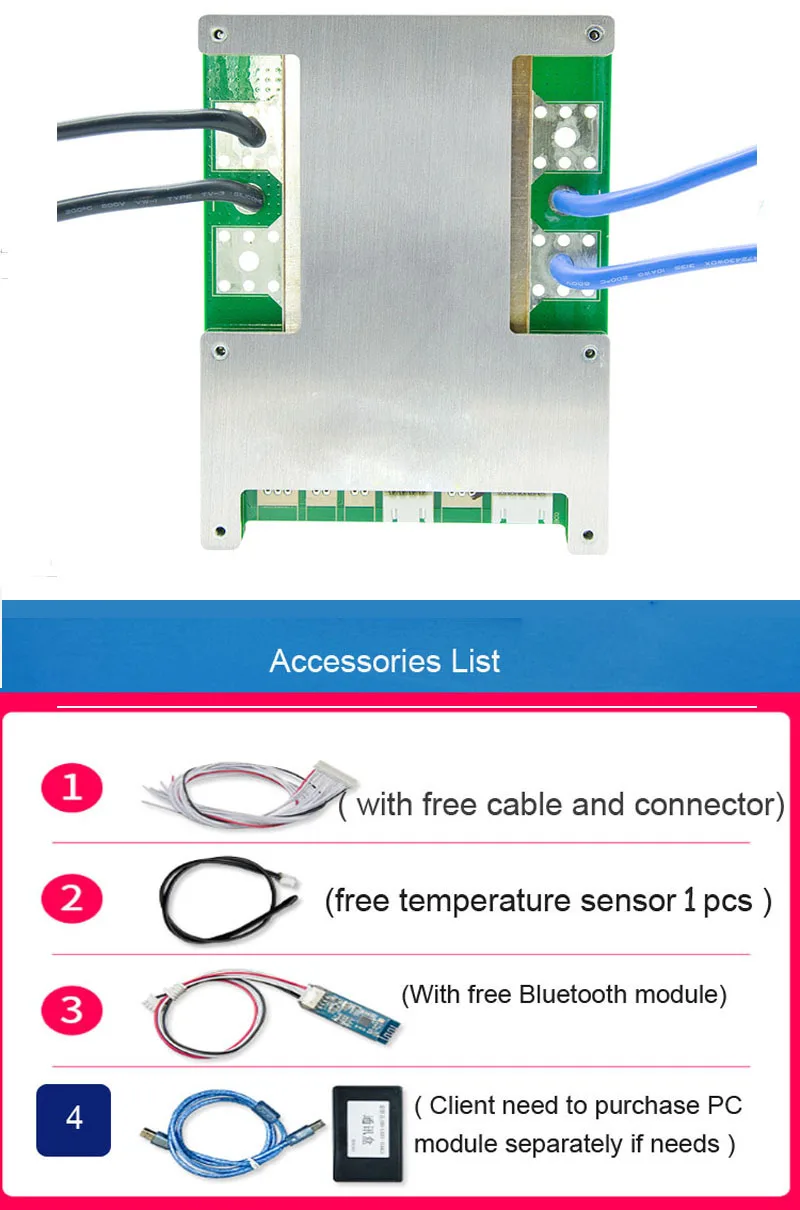

Список товаров и аксессуаров

Наш умный BMS с функцией Bluetooth будет включать Бесплатный модуль Bluetooth и соединительные кабели. Если клиенту нужен модуль связи с ПК, вы можете купить его отдельно без проблем

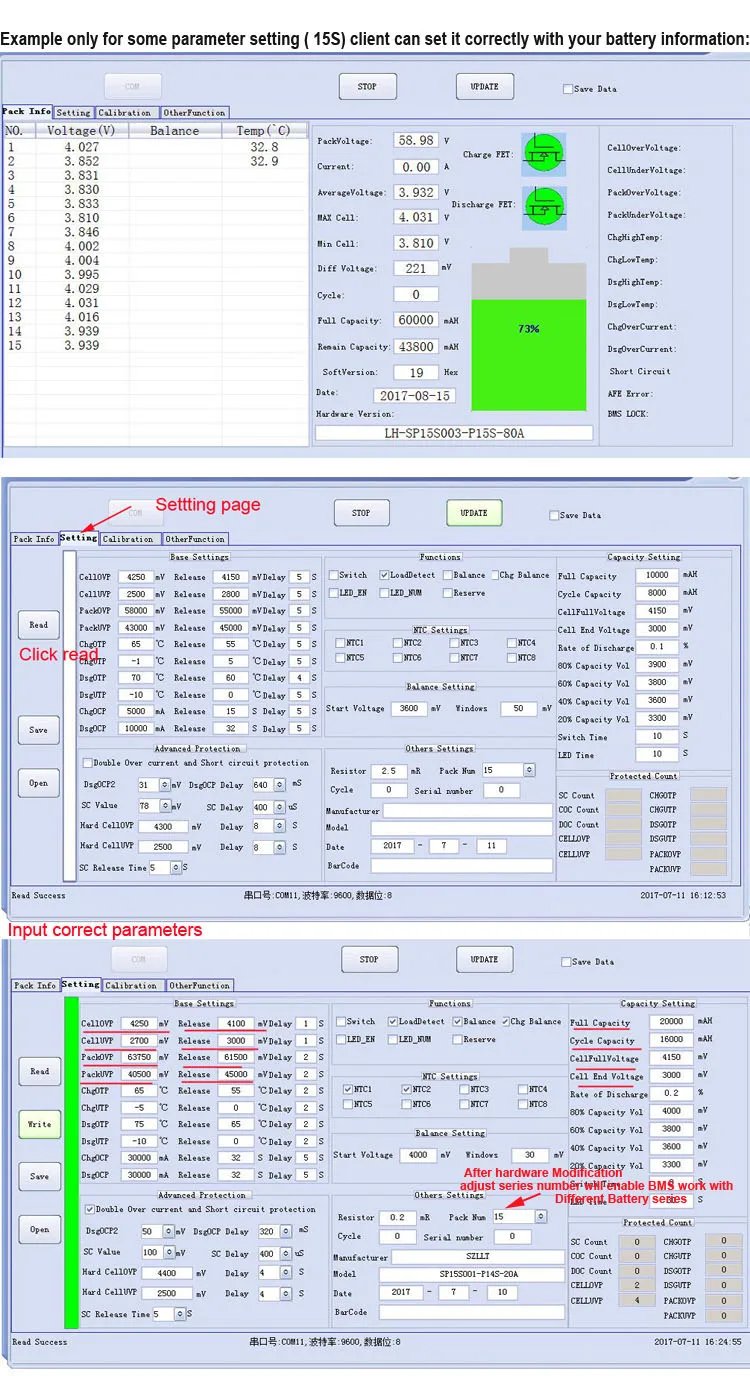

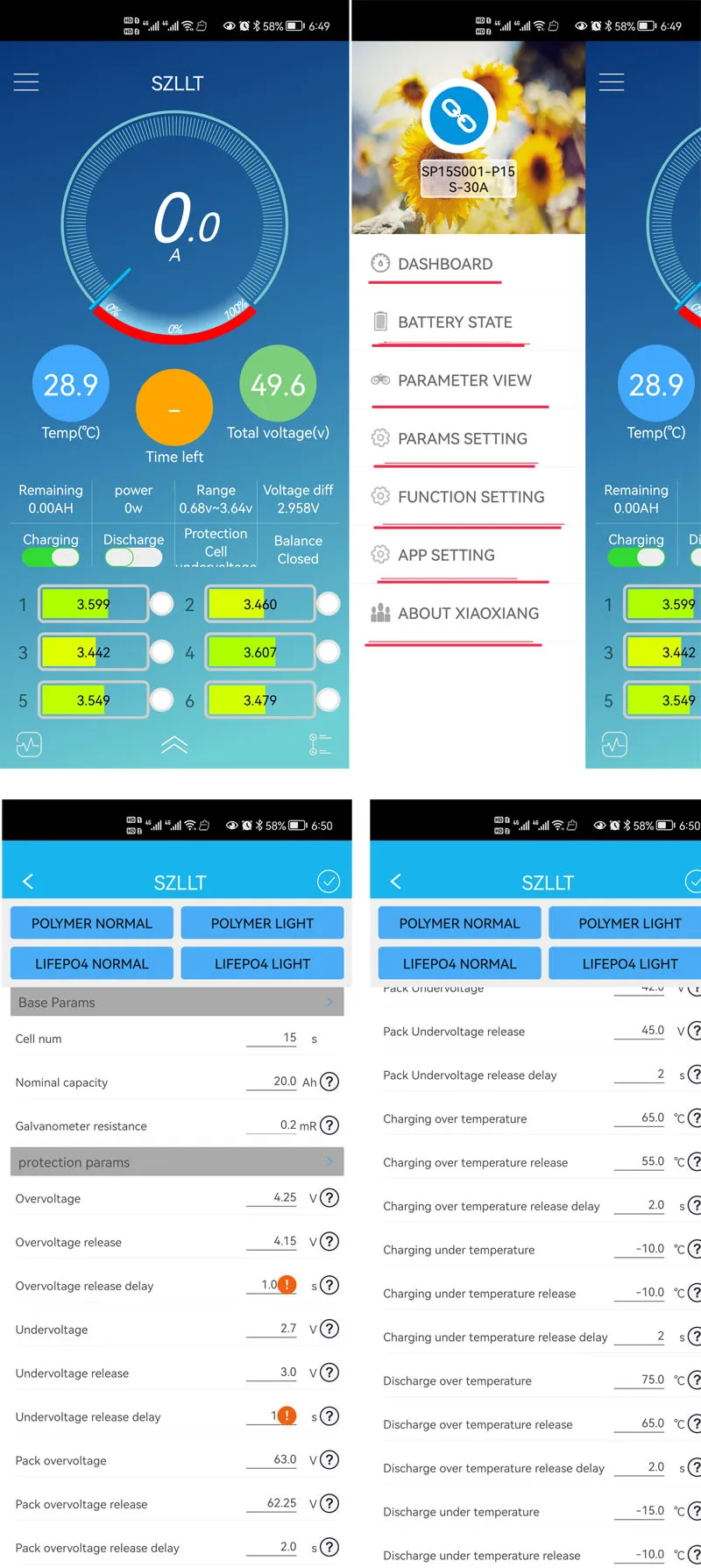

Отображение функций программного обеспечения (приложение и компьютерное программное обеспечение)

Что может сделать модуль связи Bluetooth?С модулем связи Bluetooth приложение может быть подключено, и вся информация BMS может отображаться на вашемМобильный телефон. И parmaters можно установить напрямую через приложение

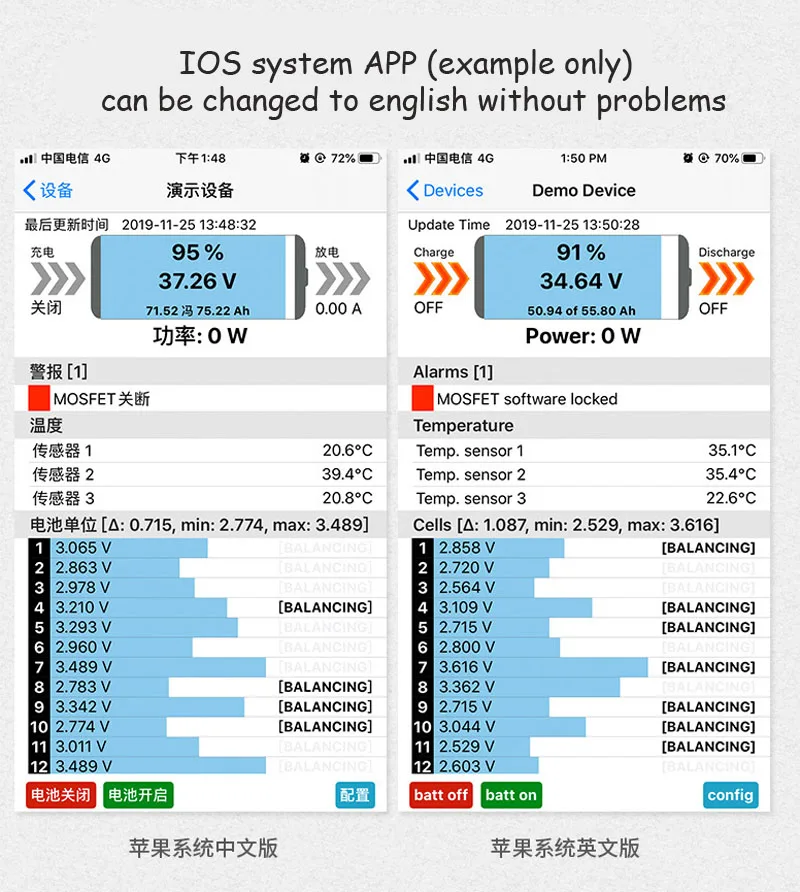

Для системы IOS

Система IOS будет такой, ее можно без проблем изменить на английскую версию

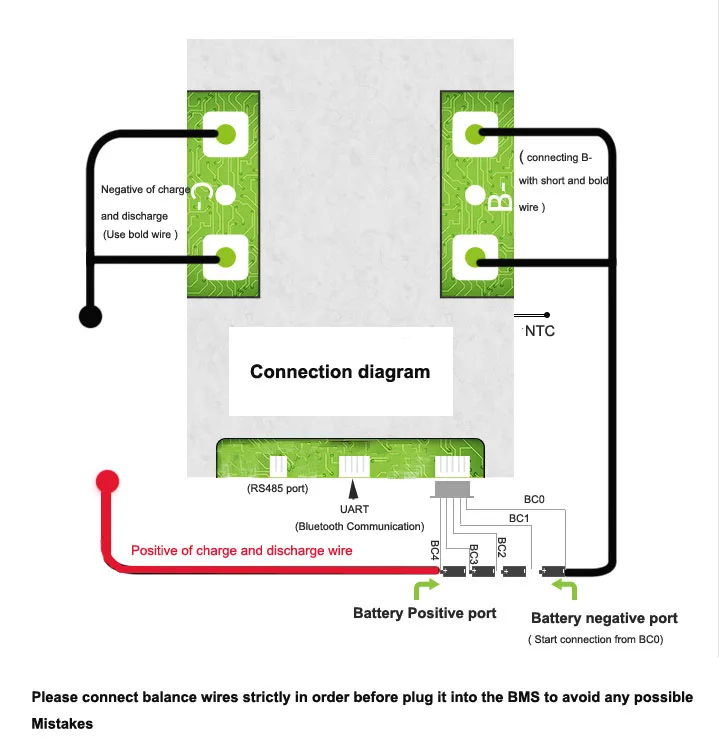

Схема подключения

А. Во-первых, подключите жирные провода от B-порта BMS к отрицательному порту аккумуляторного блока. (B-провод должен быть как можно короче), затем подключите эти провода обнаружения напряжения (пожалуйста, снимите эти провода из BMS перед подключением этих проводов к батарее, чтобы избежать ошибок подключения)Б. Во-вторых, пожалуйста, начните подключать эти балансные провода к аккумуляторной системе от BC0, черный тонкий провод должен быть подключен к отрицательному значению батареи, А второй провод-белый провод BC1 должен быть подключен к положительному порту ячейки первой серии. BC2 должен подключаться к положительному порту ячейки второй серии, а провод BC3-к положительному порту третьей ячейки. Таким образом, подключение по одному до последнего положительного порта ячейкиC. Третий. После подключения этих балансных проводов Измерьте напряжение разъема от каждого соседнего провода, напряжение между каждым соседним проводом для литий-ионных аккумуляторов должно быть менее 4 в, а для Lifepo4 аккумуляторов должно быть менее 3,5 в, после подтверждения порядка подключения этих проводов, вы можете подключить кабельный разъем к BMS. -Неправильное подключение наверняка повредит BMS. Пожалуйста, будьте осторожны с этим шагом.Д. Наконец, подключите C- wire Как минус заряда и разряда, B + провод как положительный заряд и разряд, эти провода должныИспользуйте жирный провод для соединения с большим распределением тока. Затем, пожалуйста, сравните напряжение от BMS и напряжение напряжения непосредственно от батареи, чтобы посмотреть, являются ли они одинаковыми или нет. Если они одинаковые. Ваше соединение верно, иначе произойдут ужасные вещи!

Наши преимущества
