Последнее обновление: 24.09.2024
Его можно подключить к внешней панели дисплея скорости ZM-BL01, показываяСкорость, Установите параметры привода;
Он имеет высокую скорость на выходе с максимальной скоростью 10000 об./мин.;
Режим управления скоростью: Аналоговое Количество 0-5 В
У него есть сторона управления сигналом EN, DIR
Может выводить импульс тахометра (ОптоэлектронныйИзоляция, Выход ворот);
Имеет перегрузку по току, перенапряжение, пониженное напряжение, перегрев, остановку двигателя и другие функции защиты
Обзор продукта

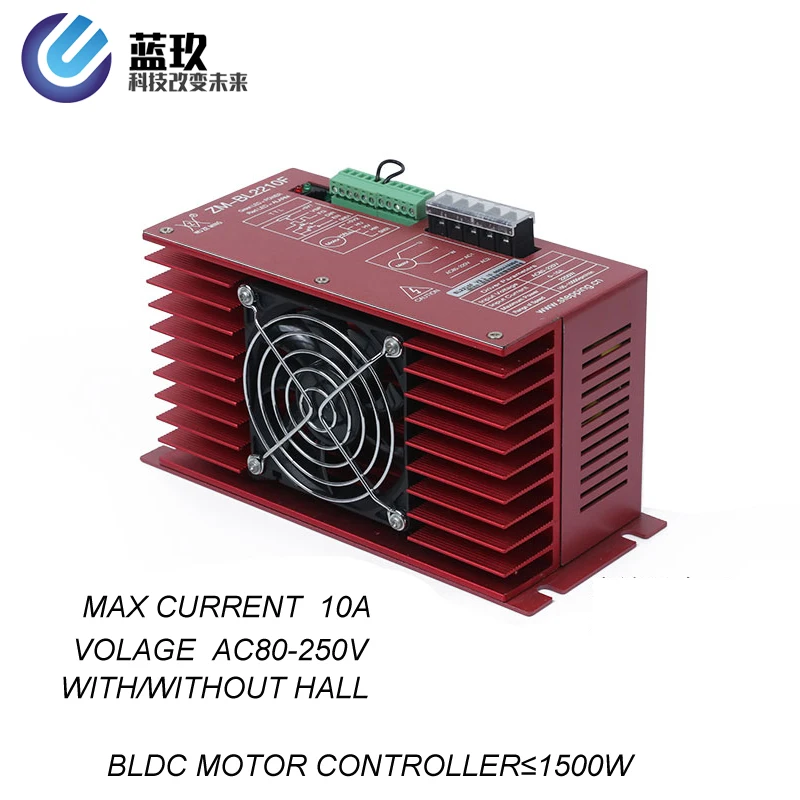

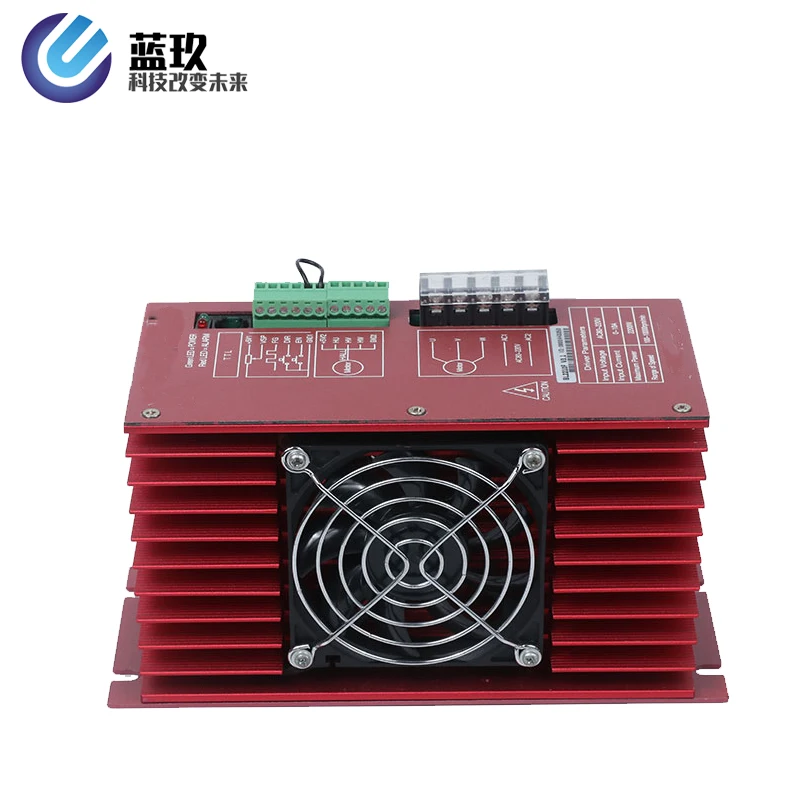

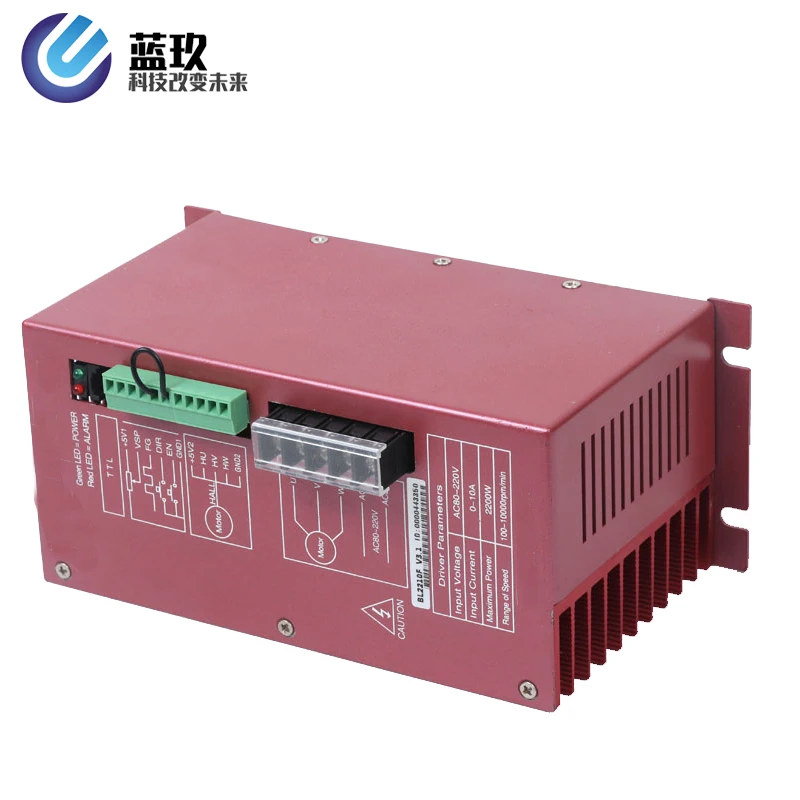

BL2210F-это новейший высокотехнологичный продукт нашей компании, предназначенный для привода двигателя средней мощности. Он использует крупномасштабную интегральную схему для замены оригинального оборудования, поэтому обладает более высокой эффективностью защиты от помех и быстрой реакции. Подходит для всех трехфазных бесщеточных двигателей постоянного тока с максимальным током 10 А и низким напряжением AC80V-250V (платы показывают AC80V-220V) , независимо от того, подходит ли драйвер двигателя с Холом. Он широко используется в вязальном оборудовании, медицинском оборудовании, оборудовании для упаковки пищевых продуктов, электрических инструментах и в ряде областей управления электрической автоматизацией.
Функциональный обзор
Функции следующие:(Настройки по умолчаниюРежим: квадратная волна, холл, открытая петля)1. Модель запуска: квадратная волна, с датчиком холла, скорость открытого контура
2. Модель запуска: квадратная волна, с датчиком холла, скорость замкнутого контура
3. Модель запуска: квадратная волна, без датчика Холла, скорость открытого контура
4. Модель запуска: квадратная волна, без датчика Холла, скорость замкнутого контура
5. Модель запуска: устройство с постоянным крутящим моментом, скорость открытого цикла (не запускайте в течение длительного времени при перегрузке)
6. Модель запуска: устройство с постоянным крутящим моментом, скорость замкнутого цикла (не запускайте в течение длительного времени при перегрузке)
На основе нашего верхнего программного обеспечения и ручного отладчика, все вышеуказанные функции можно настроить самостоятельно
Блок питания
Постоянный ток 80 В ~ 220 В переменного тока
(Емкость в соответствии с выбором мощности двигателя)
Максимальный входной ток
Не больше 10 А
(В зависимости от двигателя и номинальной нагрузки)
Максимальная мощность
Максимальная мощность составляет 2200 Вт (строго запрещается двигатель перегрузки)
Адаптируемый мотор
Адаптируемая выходная мощность≤ 150Двигатель 0 Вт
Сопротивление изоляции
Общая температура 500 МОм
Прочность изоляции
Общая температура и давление 0,5 кв, 1 мин
Метод охлаждения
Естественное воздушное охлаждение и принудительное воздушное охлаждение
Защита окружающей среды
Состояние
Избегайте пыли, масляного тумана и агрессивных газов
Температура
0 ℃ ~ + 50 ℃
Влажность
﹤ 80% относительной влажности, без конденсации, без мороза
Вибрация
5,9 м/с2Макс
Зарезервированная температура
-20 ℃ ~ + 65 ℃
Размеры
Мм x мм x 86 мм
Вес
Около 1 кг
1. HСможете ли вы начать работу как можно скорее при первом использовании накопителя?
После того, как вы правильно Подключите шнур питания, линию двигателя, линию холла, внешний потенциометр медленно разгоняется. После того, как двигатель повернут правильно, вы можете проверить включение, направление и другие функции. Если вы не знакомы с продуктом, первое использование необходимо сделать после теста. И тогда его можно установить для фактического использования.
2.Что произойдет, если источник питания обратный?
Сразу же сгорит привод.
3. Какое максимальное напряжение верхнего управляющего сигнала?
Максимальное напряжение сигнала регулирования скорости составляет 5 В. Превышение этого напряжения приведет к сгоранию привода.
4.После длительной работы драйвера нагревается корпус. Это нормально?
Да, это так. При комнатной температуре, после длительного рабочего времени, до 90 градусов. И это не повлияет на работоспособность.
5.Индикатор питания горит, но двигатель не поворачивается и не переключается, в чем причина?
Может быть ошибка в фазовой линии и линии холла. Пожалуйста, снова Включите проводку в соответствии с руководством по эксплуатации двигателя.
6.Может ли моя скорость двигателя перевести на 6000 с этим приводом?
Максимальная скорость бесщеточного двигателя определяется параметрами самого двигателя. Привод может управлять скоростью двигателя от 0 до максимальной скорости.
7.У меня уже есть мотор и как установить этот привод после подключения?
Необходимо сначала определить фазу двигателя и определение линии холла, а затем подключить его к проводам. Если вы не уверены, вам нужно спросить у производителей двигателей. Неправильная проводка может привести к повреждению привода.
8.Могу ли я добавить некоторые функции на этот диск или разработать новый продукт?
Да, пожалуйста, свяжитесь с нами.
