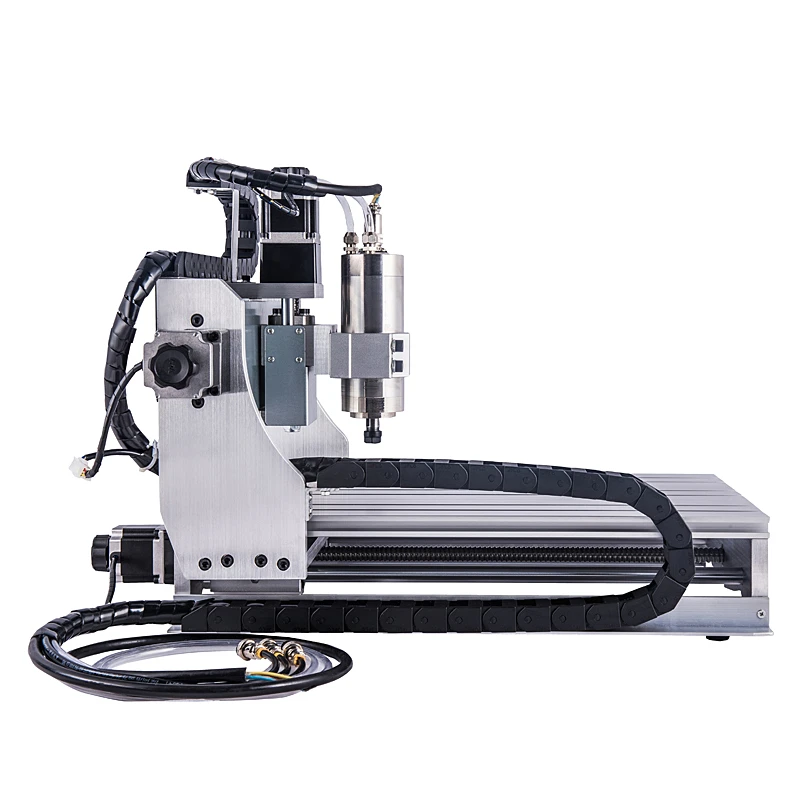

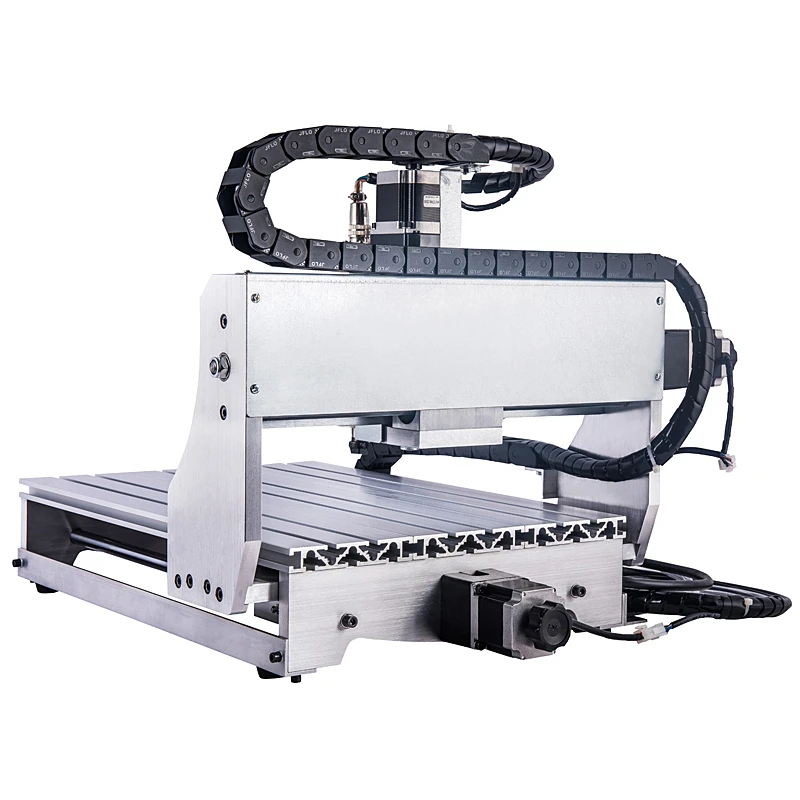

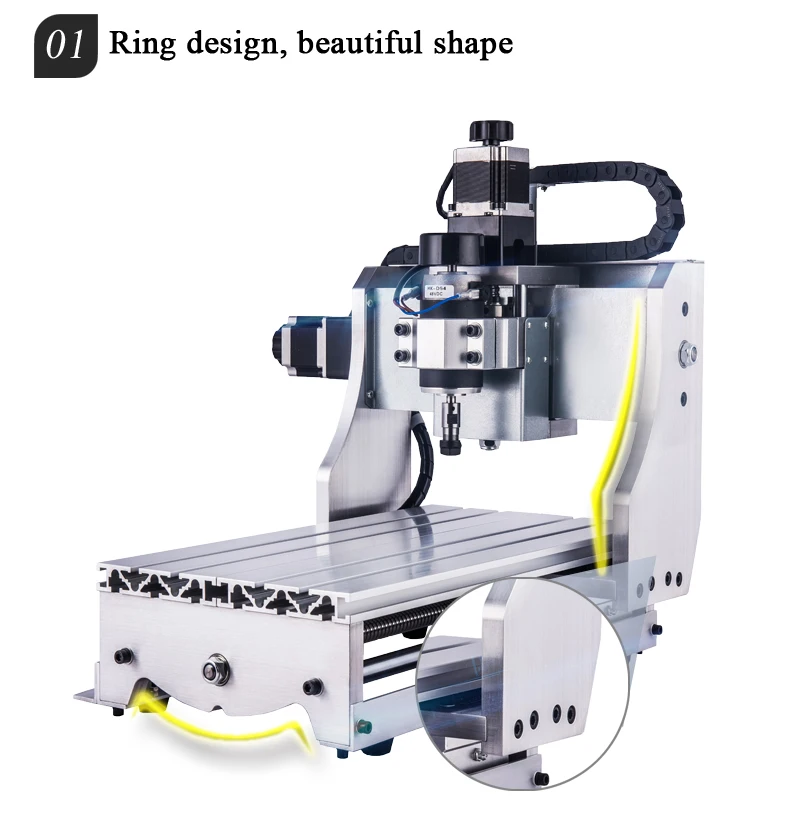

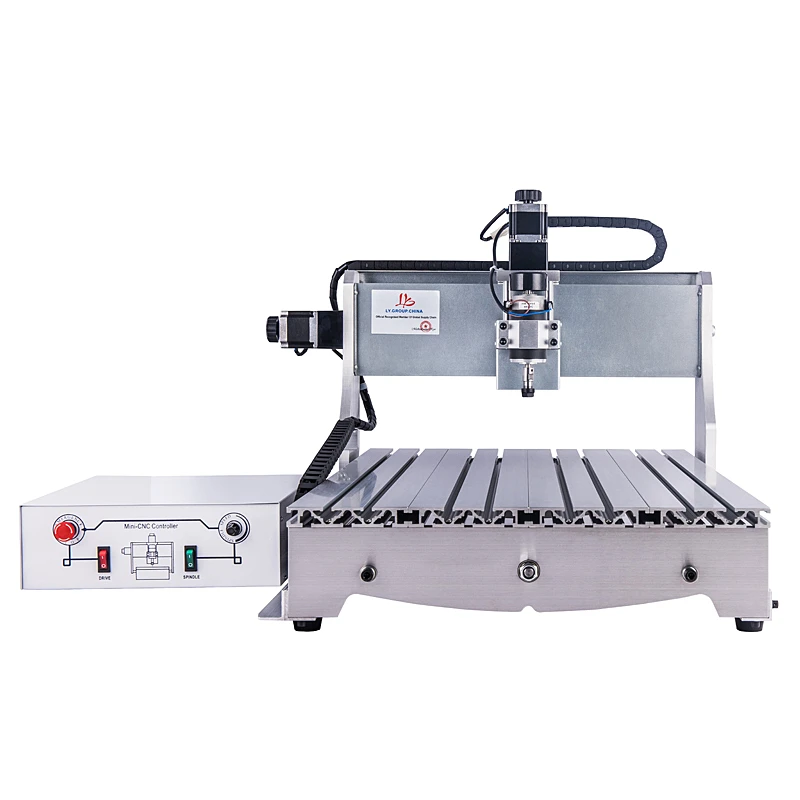

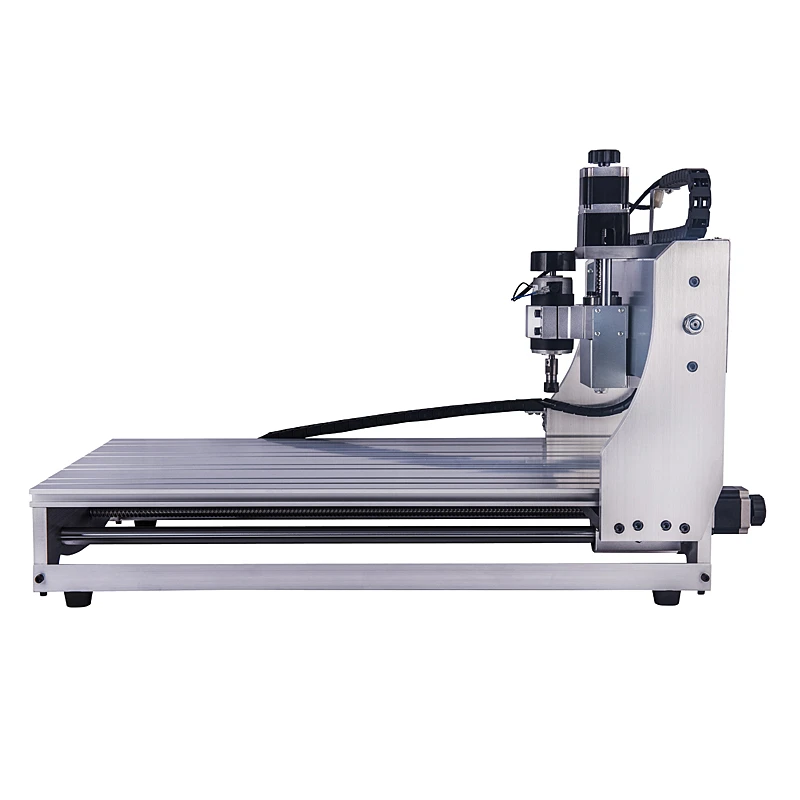

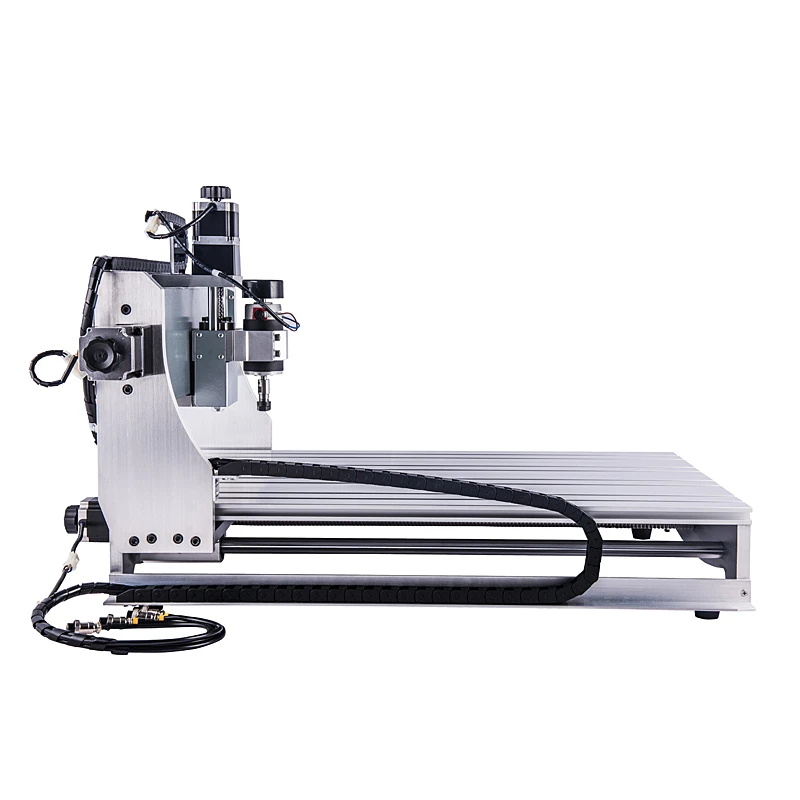

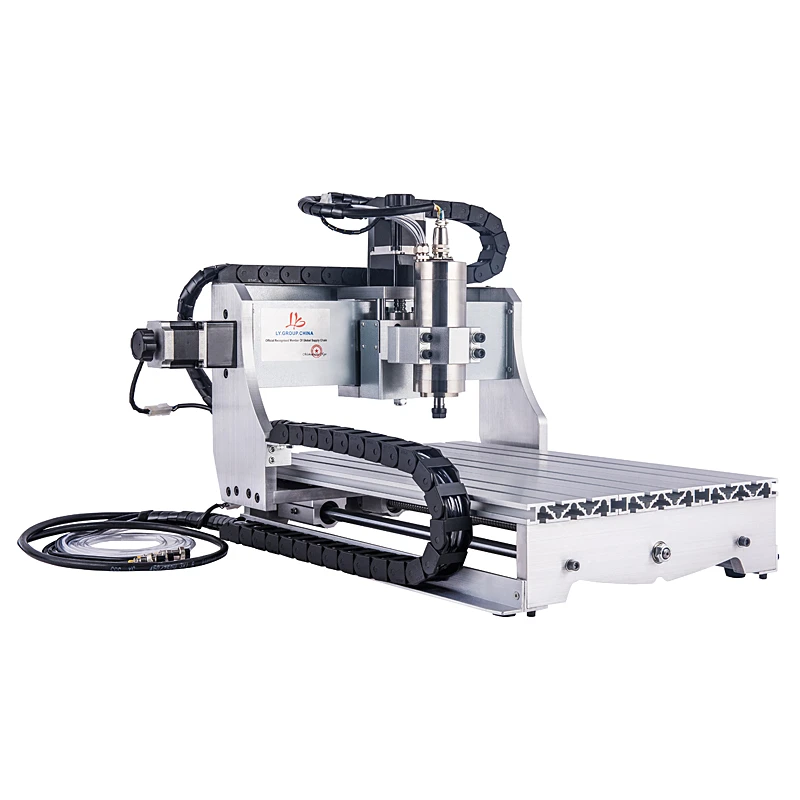

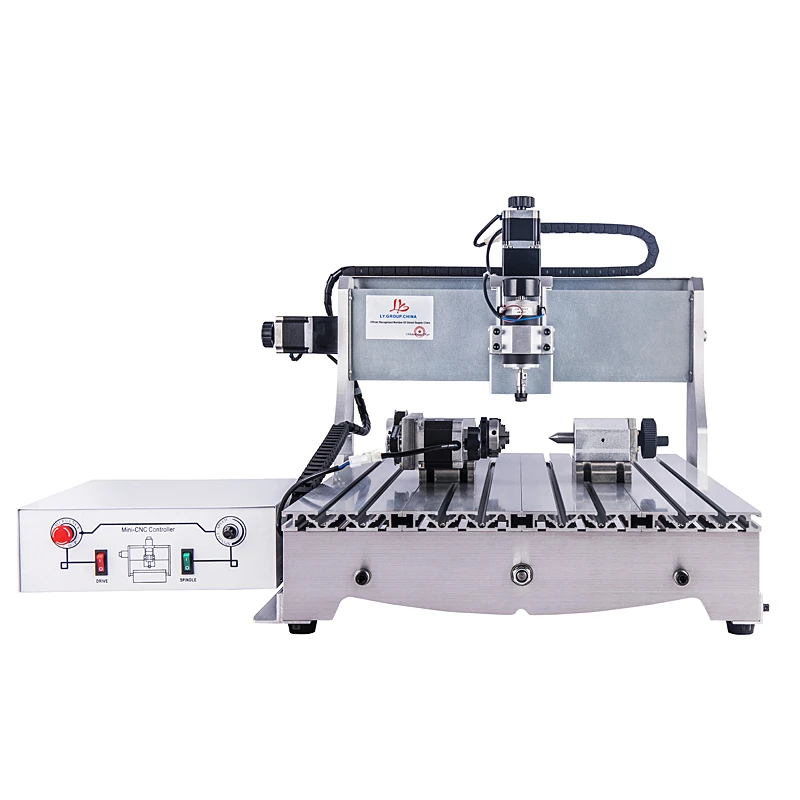

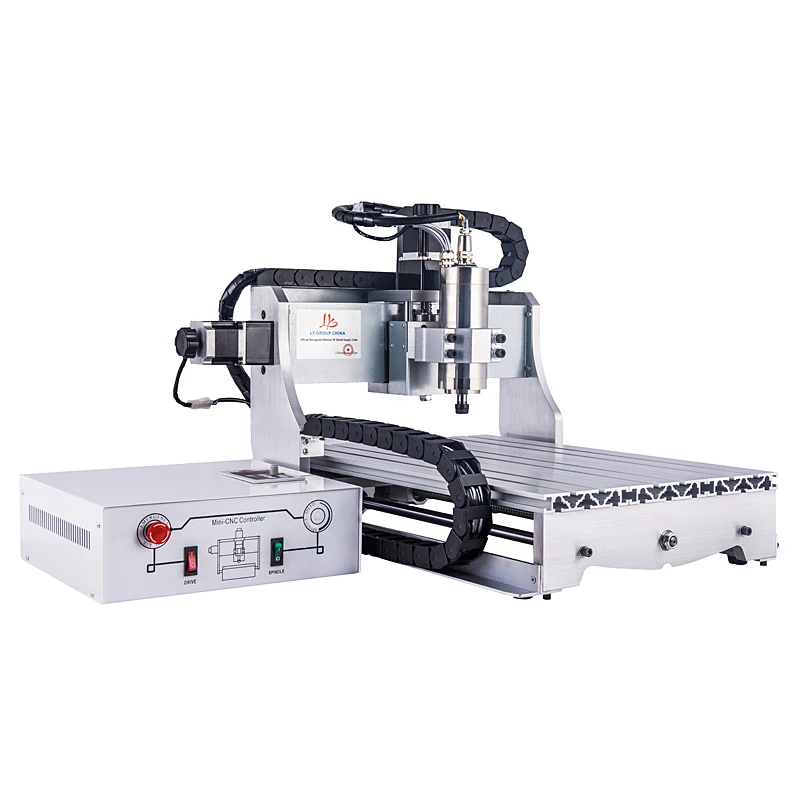

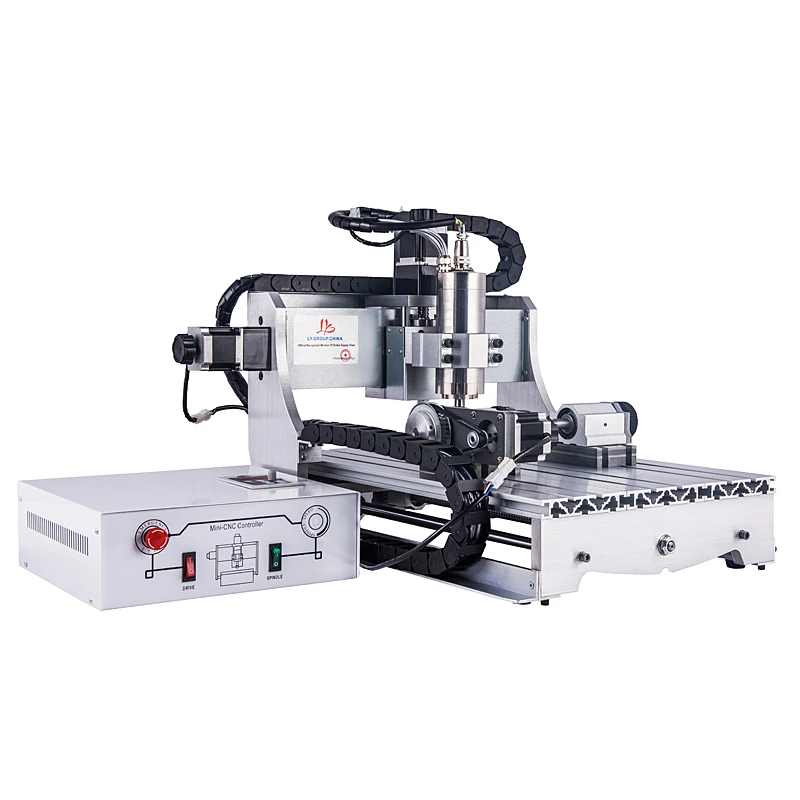

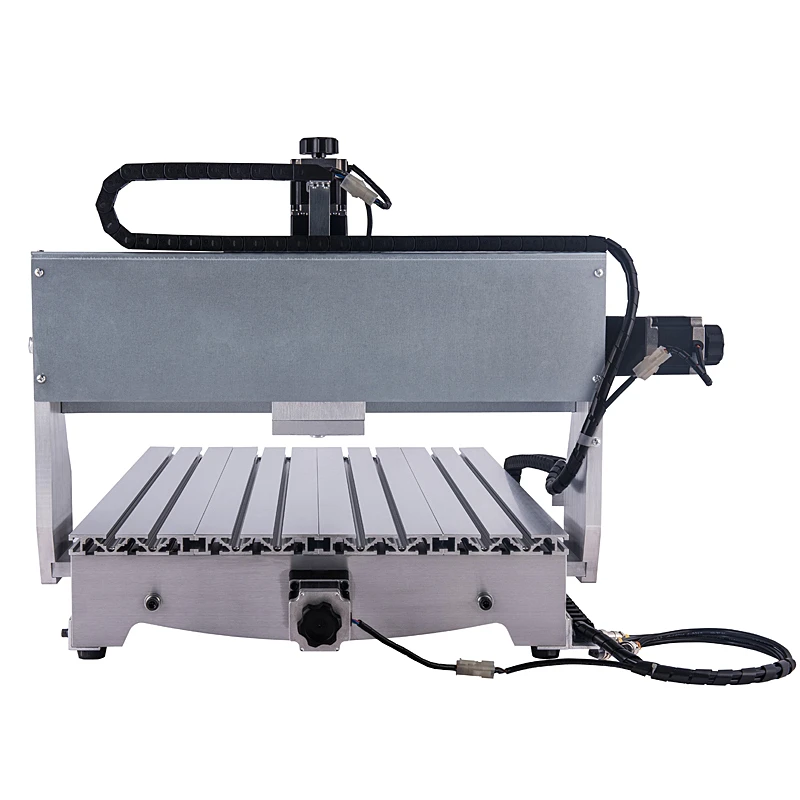

Гравировальный станок с ЧПУ 3040, автоматический деревообрабатывающий станок для резьбы по металлу 6040, фрезерный станок для рекламы Diy нефрит, металл Stone

Введение

Фрезерный станок с ЧПУ подходит для промышленности, технологических исследований, дизайна рекламы, создания искусства, обучения, студенческого проекта и хобби.

Фрезерный станок с ЧПУ предназначен для гравировки больших площадей, таких как промышленное или хобби Прототип здания, изготовление строительных моделей, PCB, Рекламные Знаки, художественные работы, ремесла, модели самолетов, RC модельные части и т. Д. Таким образом, вы можете сделать гравировку в офисе или дома.

Модель и технические параметры

Модель

3020/3040/6040 800 Вт/1500 Вт/2200 Вт

Атрибут

LPT 3 оси

LPT 4 оси

Ось

3 оси

4 оси

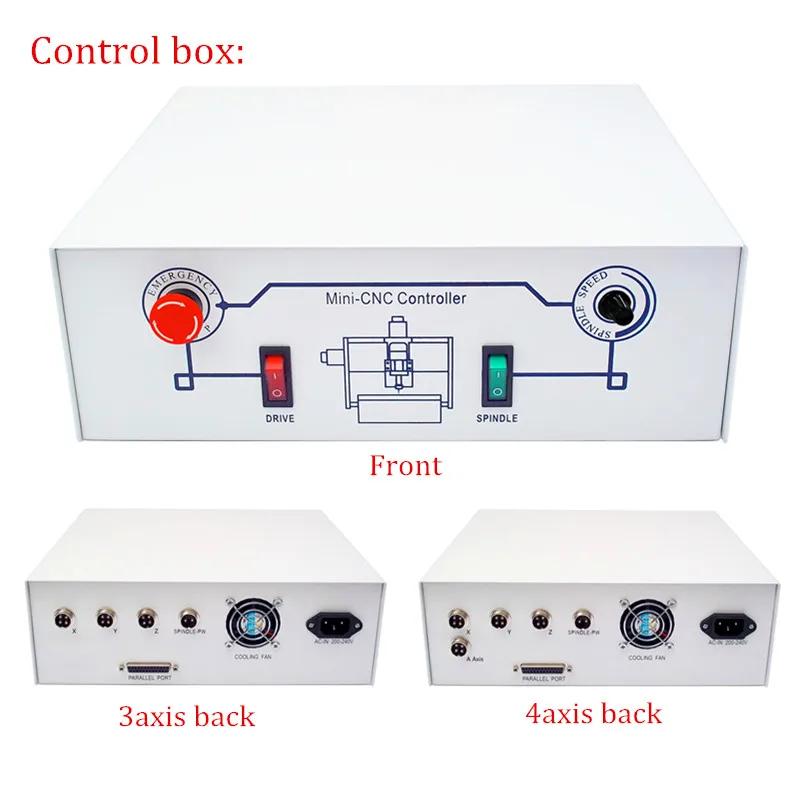

Интерфейс

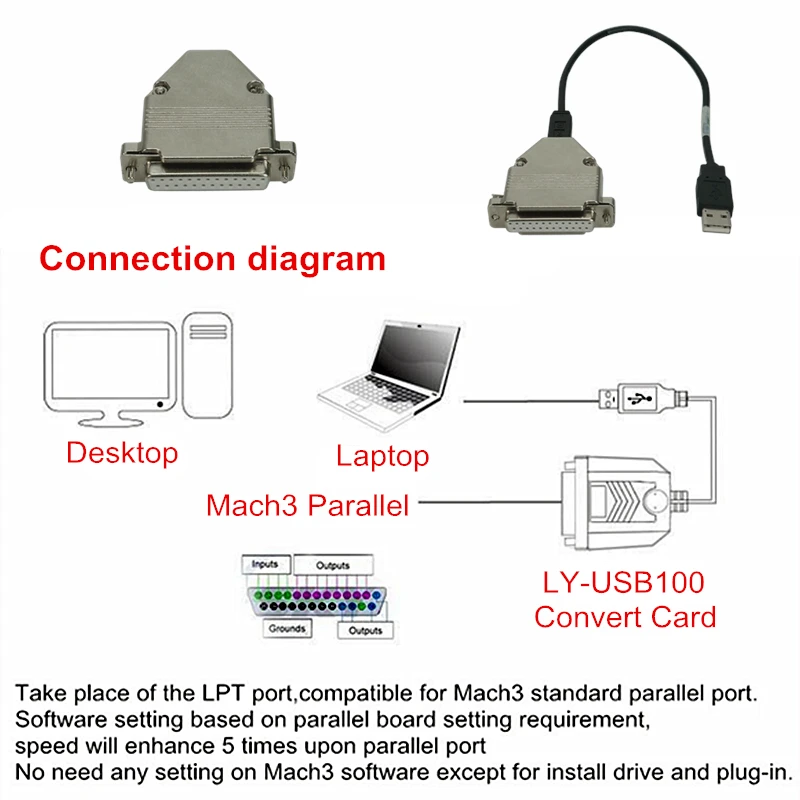

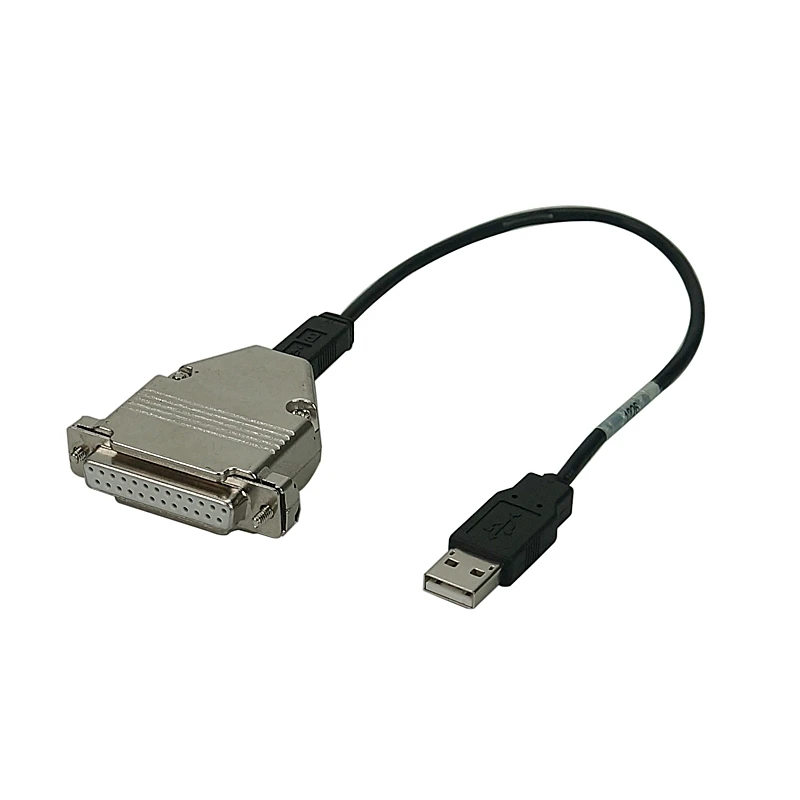

Порт LPT

Порт LPT

Концевой выключатель

Нет

Нет

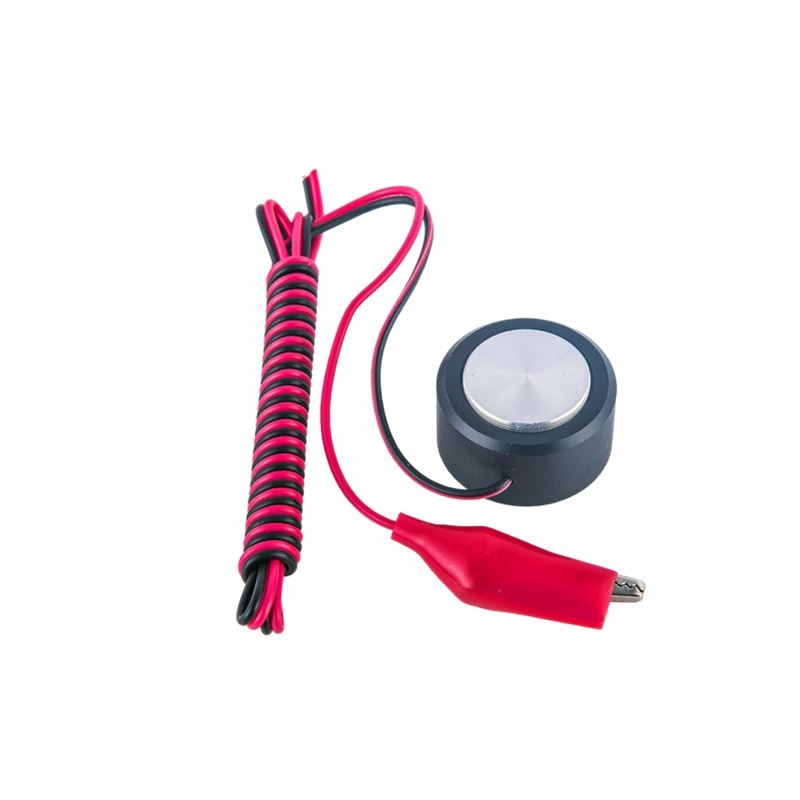

Автоматическая проверка инструментов

Нет

Нет

Мотор шпинделя:

800 Вт/1500 Вт/2200 Вт

800 Вт/1500 Вт/2200 Вт

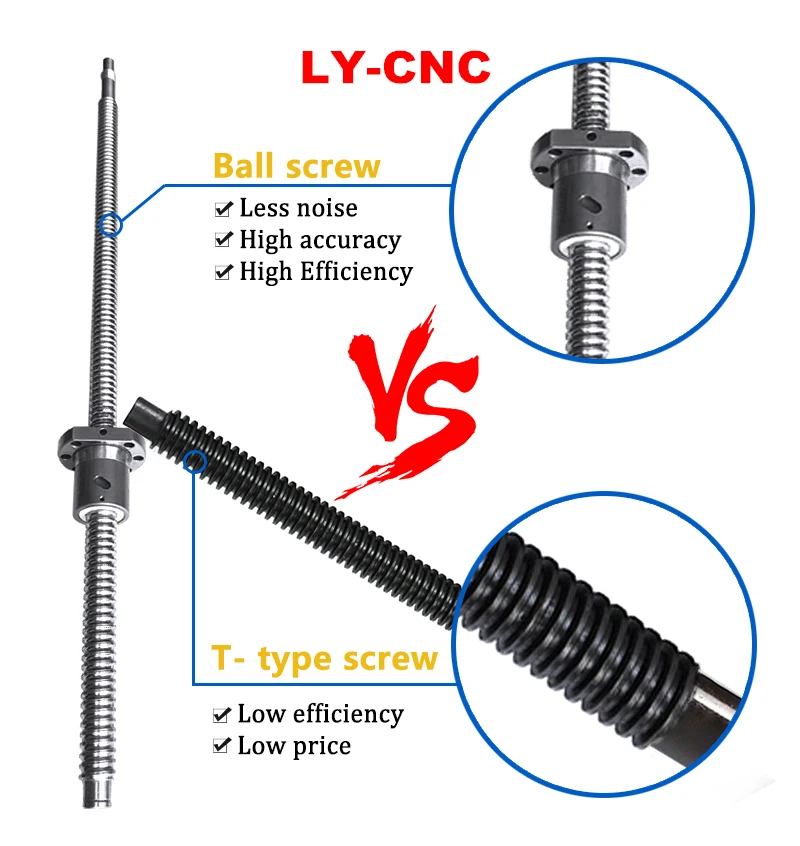

Тип винта

1605 шариковый винт

1605 шариковый винт

Вес:

3020

3040

6040

27 кг

36 кг

51 кг

31 кг

40 кг

55 кг

Размеры машины:

3020

3040

6040

560x450x450мм

660x570x450мм

860x690x550мм

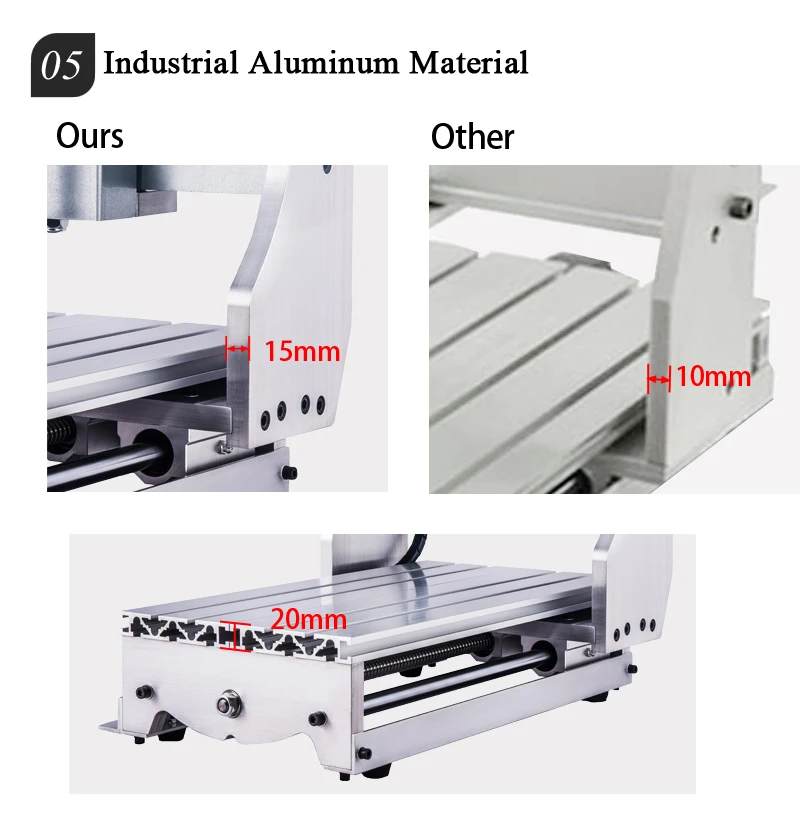

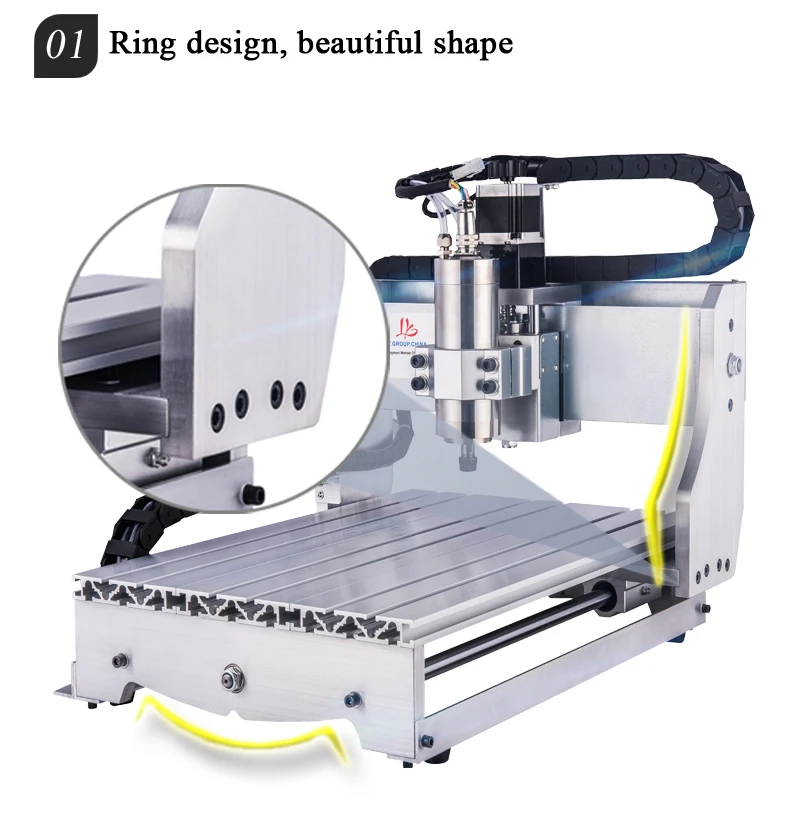

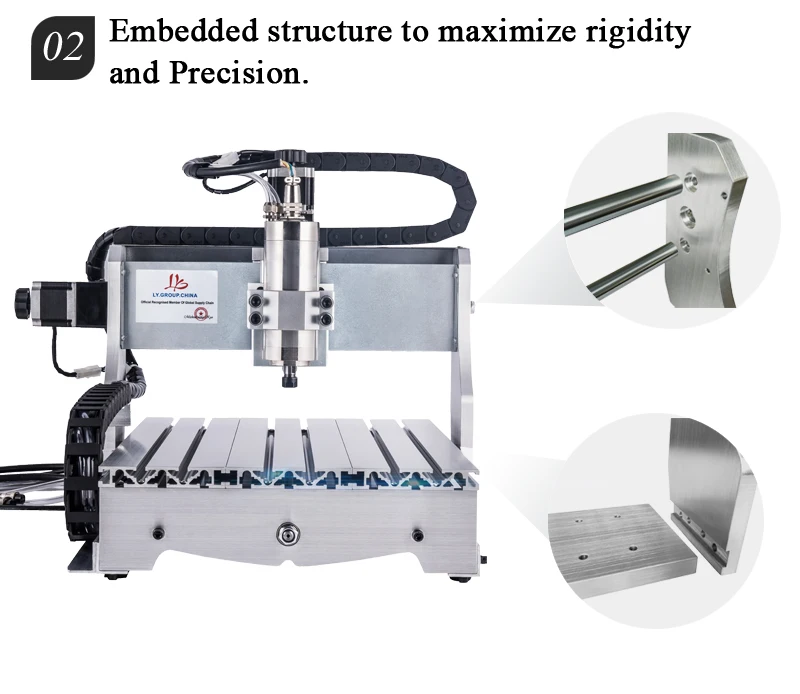

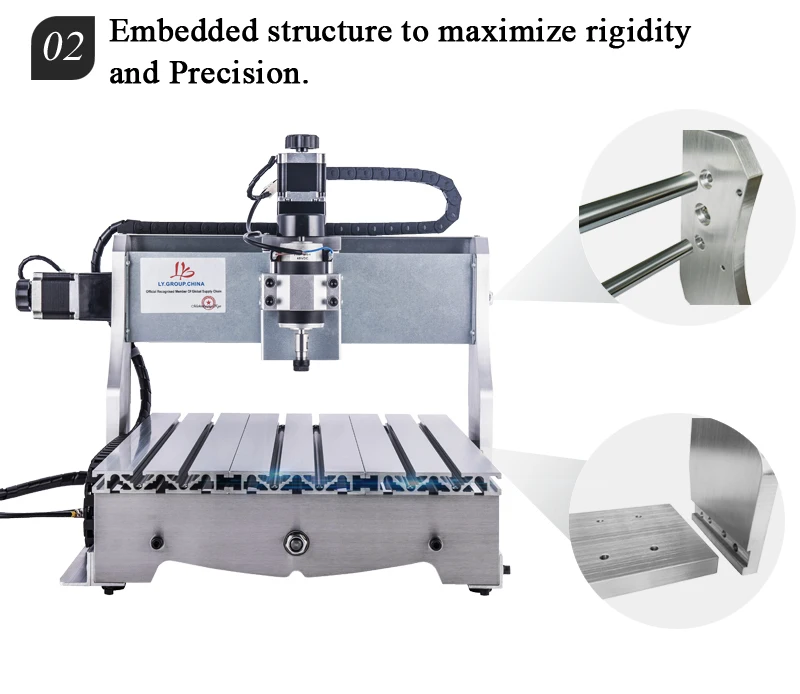

Материал стойки:

6061 и 6063 Твердый алюминиевый сплав (уникальные и специальные профили прессования прессформы, пусть поддельные карлики.)

Площадь Гравировки:

3020

3040

6040

300X200mm

300x400мм

600x400мм

Ход оси Z:

3020

3040

6040

60 мм, глубина гравировки зависит от длины края инструмента

60 мм, глубина гравировки зависит от длины края инструмента

80 мм, глубина гравировки зависит от длины края инструмента

Допустимая толщина материала:

3020

3040

6040

≤ 60 мм

≤ 60 мм

≤ 80 мм

Тип рельса:

Chromeplate Вал + линейные подшипники, Поверхностное упрочнение 61HRC

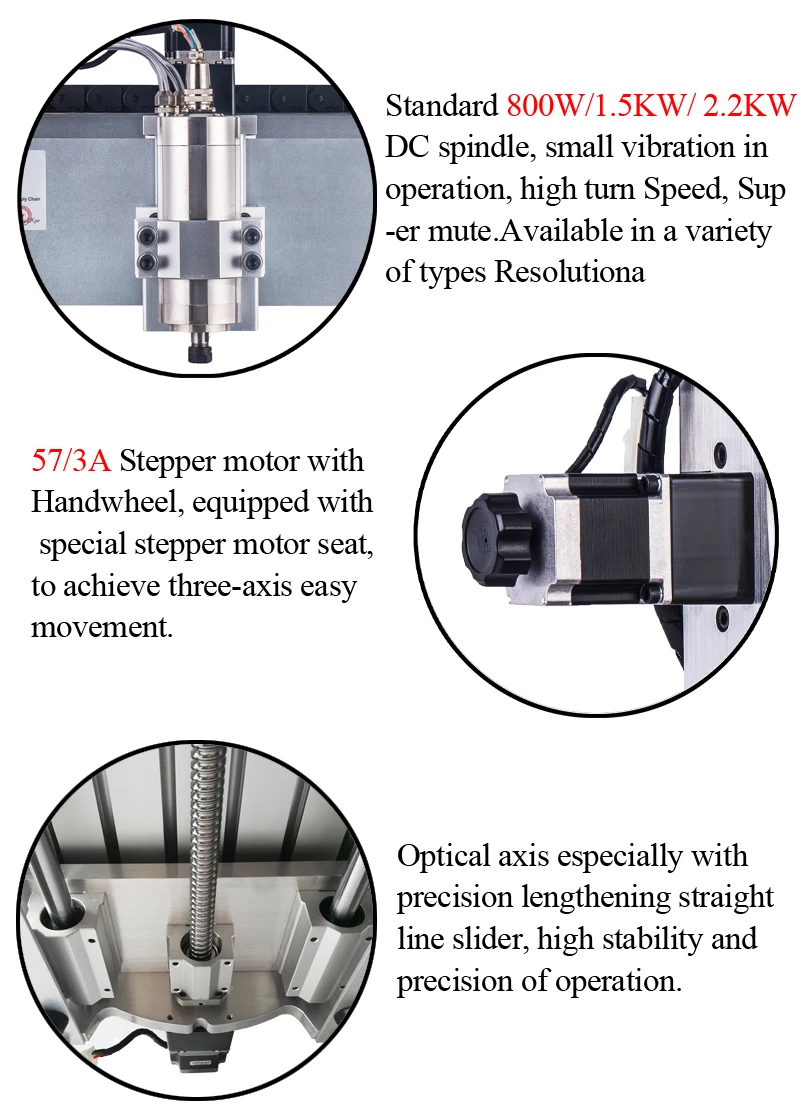

Мотор шпинделя:

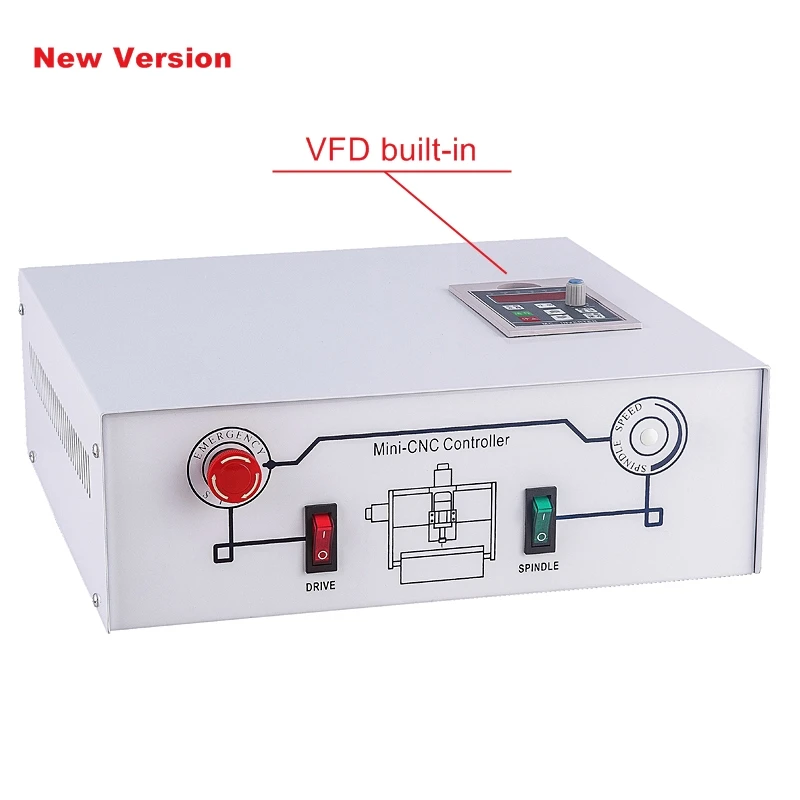

0,8/1,5/2.2KWШпиндель водяного охлаждения VFD

Цанговый Тип:

0,8/1,5 кВт ER11,1/8 "(3,175 мм) цанговый/2200 Вт ER16,

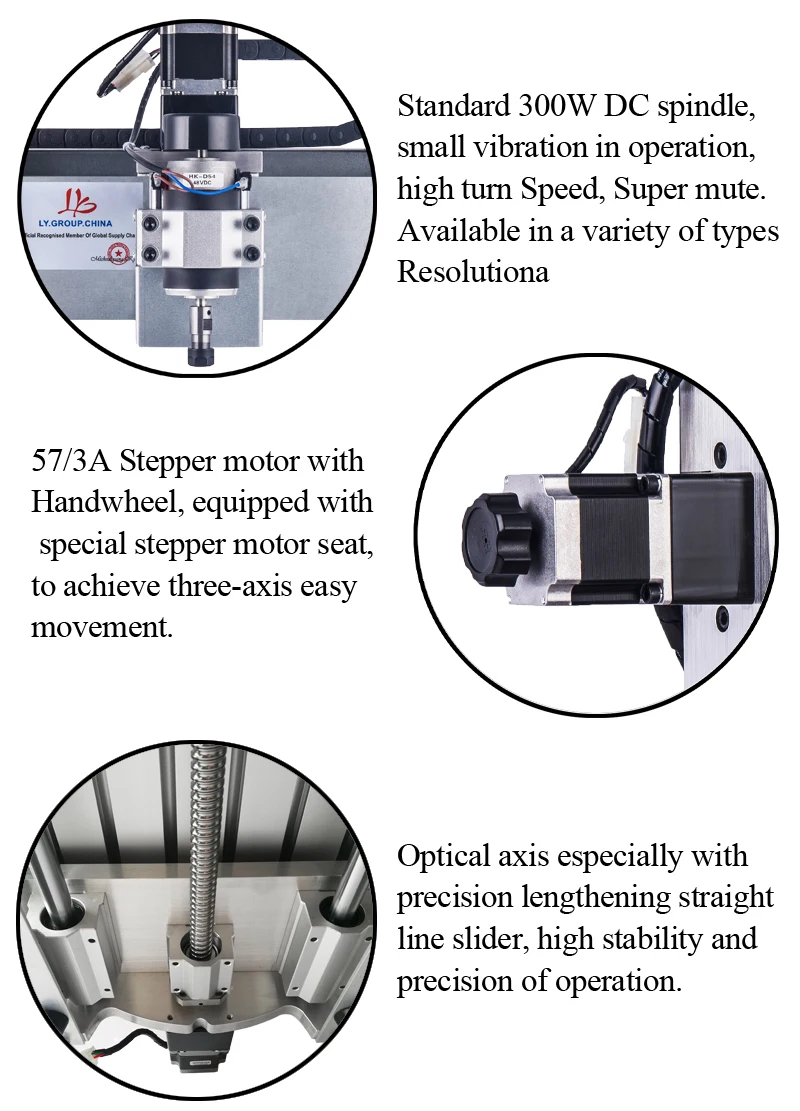

Шаговый двигатель и привод:

Двухфазный гибридный шаговый двигатель 3 а/фаза, 150 Н. См, 8 сегментов привода.

Максимальная рабочая скорость:

4000 мм/мин (скорость гравировки: 300-3000 мм/мин)

Точность повторного позиционирования:

≤ 0,03 мм

Совместимость программного обеспечения:

Mach3/Emc2/Kcam, (Type3,Wentai, ArtCAM,coppercam)

Код команды:

G код/.nc/.ncc/.tab/.txt

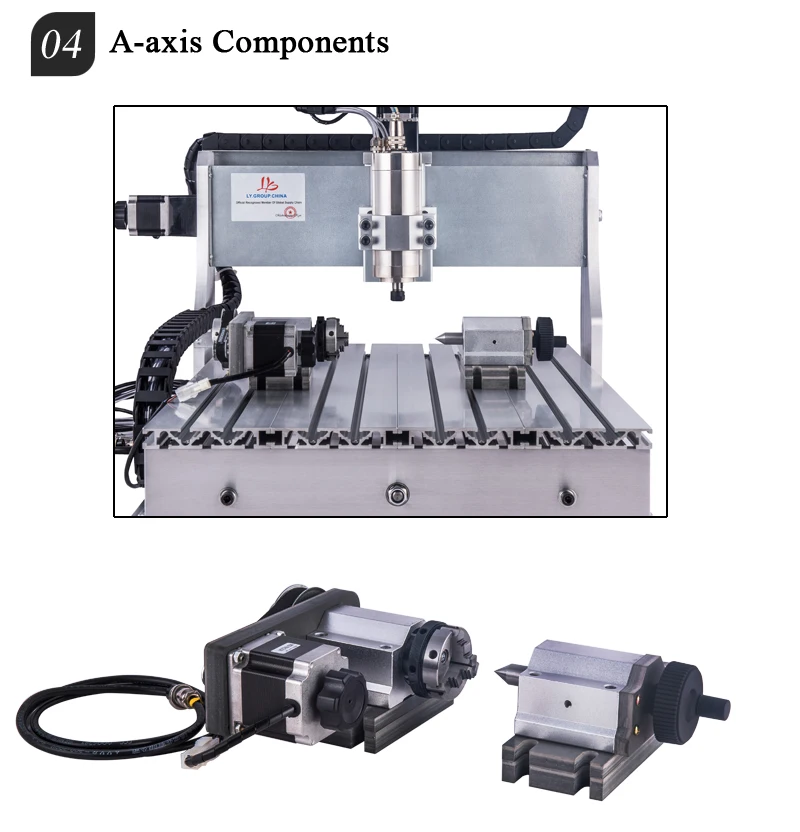

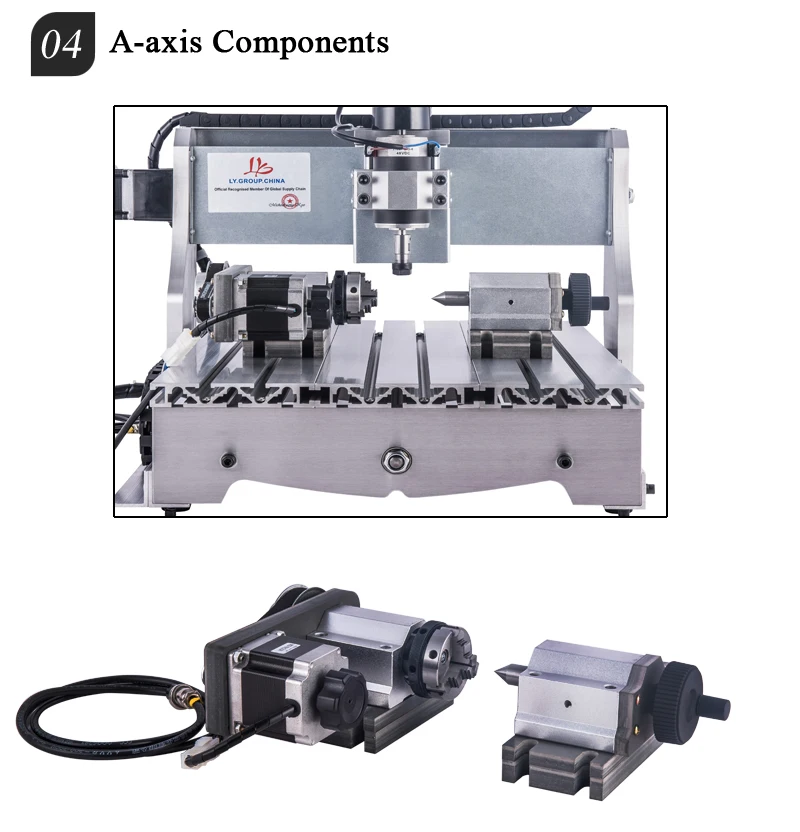

Ось вращения (4-я ось)

Описание:

Размер патрона: 50 мм Самоцентрирующийся патрон

Высота центра: H = 51 мм

Диаметр зажима: 50 мм или меньше

Режим замедления: синхронное колесо/ремень

Коэффициент замедления: 4:1

Шаговый двигатель: Новый 57 Тип/3A

Шаговый привод: T65-axis привод

Точность позиционирования: 0,075 °

Вес: 4 кг

Модель и технические параметры

Модель

3020/3040/6040 500 Вт

Ось

3 оси

4 оси

Интерфейс

Порт LPT

Порт LPT

Концевой выключатель

Нет

Нет

Автоматическая проверка инструментов

Нет

Нет

Мотор шпинделя:

500 Вт

500 Вт

Тип винта

1605 шариковый винт

1605 шариковый винт

Вес:

3020

3040

6040

26 кг

32 кг

46 кг

30 кг

36 кг

50 кг

Размеры машины:

3020

3040

6040

560x450x450мм

660x570x450мм

860x690x550мм

Материал стойки:

6061 и 6063 Твердый алюминиевый сплав (уникальные и специальные профили прессования прессформы, пусть поддельные карлики.)

Площадь Гравировки:

3020

3040

6040

300X200mm

300x400мм

600x400мм

Ход оси Z:

3020

3040

6040

60 мм, глубина гравировки зависит от длины края инструмента

60 мм, глубина гравировки зависит от длины края инструмента

80 мм, глубина гравировки зависит от длины края инструмента

Допустимая толщина материала:

3020

3040

6040

≤ 60 мм

≤ 60 мм

≤ 80 мм

Тип рельса:

Chromeplate Вал + линейные подшипники, Поверхностное упрочнение 61HRC

Мотор шпинделя:

500 Вт/12000р/мин (очень маленький шум)

Цанговый Тип:

ER11,1/8 "(3,175 мм) Цанга

Шаговый двигатель и привод:

Двухфазный гибридный шаговый двигатель 3 а/фаза, 150 Н. См, 8 сегментов привода.

Максимальная рабочая скорость:

4000 мм/мин (скорость гравировки: 300-3000 мм/мин)

Точность повторного позиционирования:

≤ 0,03 мм

Совместимость программного обеспечения:

Mach3/Emc2/Kcam, (Type3,Wentai, ArtCAM,coppercam)

Код команды:

G код/.nc/.ncc/.tab/.txt

Ось вращения (4-я ось)

Описание:

Размер патрона: 50 мм Самоцентрирующийся патрон

Высота центра: H = 51 мм

Диаметр зажима: 50 мм или меньше

Режим замедления: синхронное колесо/ремень

Коэффициент замедления: 4:1

Шаговый двигатель: Новый 57 Тип/3A

Шаговый привод: T65-axis привод

Точность позиционирования: 0,075 °

Вес: 4 кг
