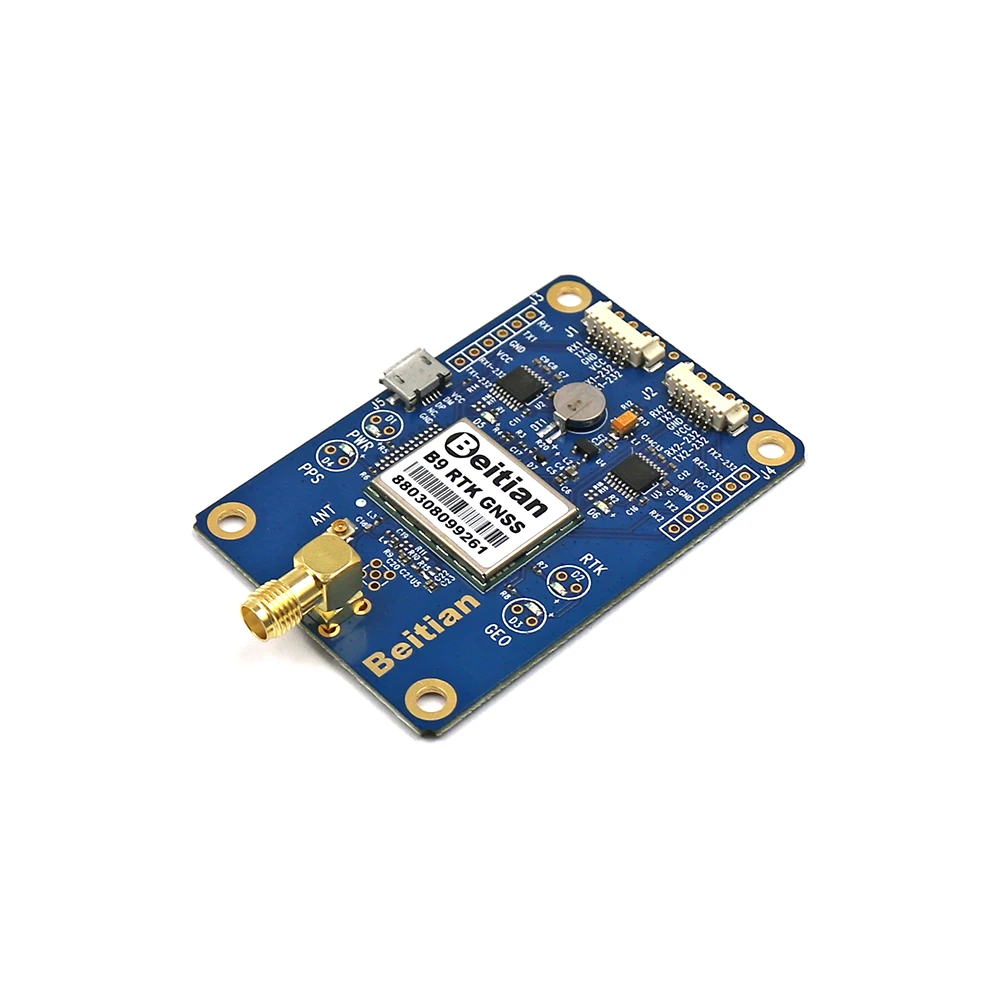

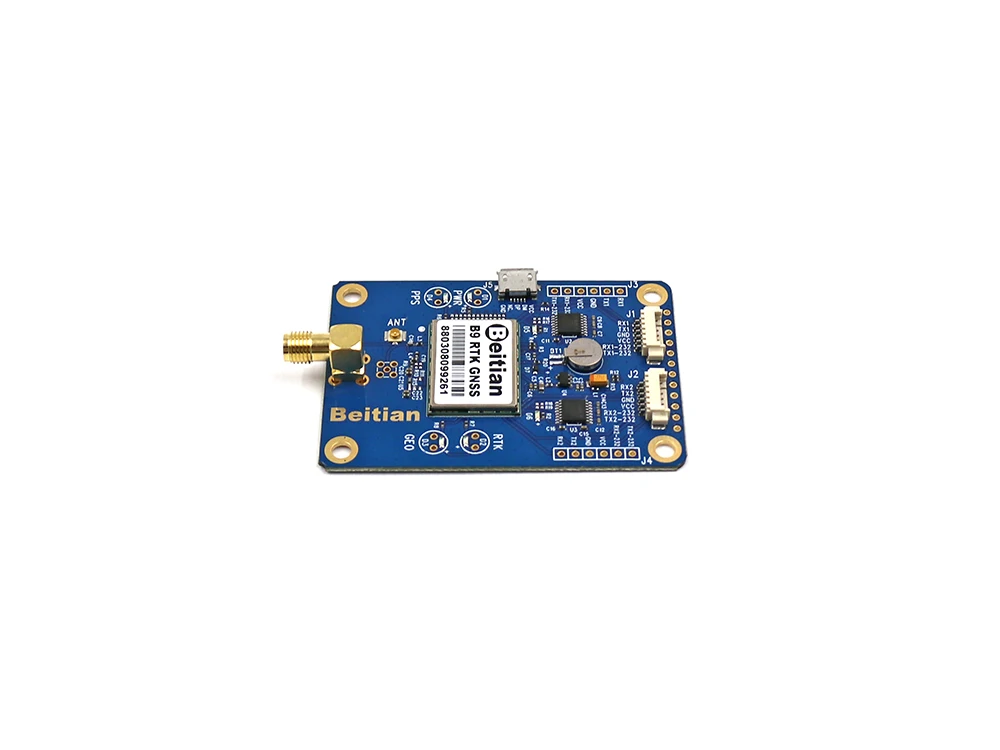

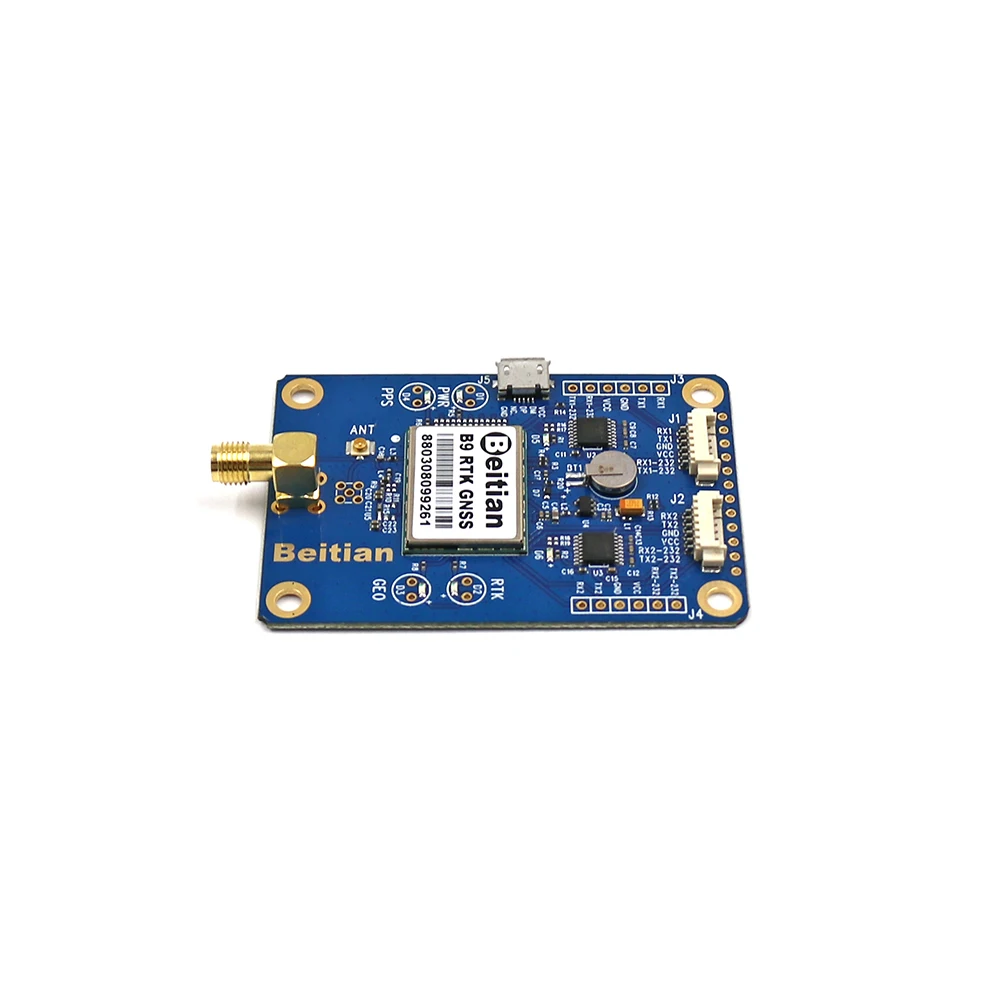

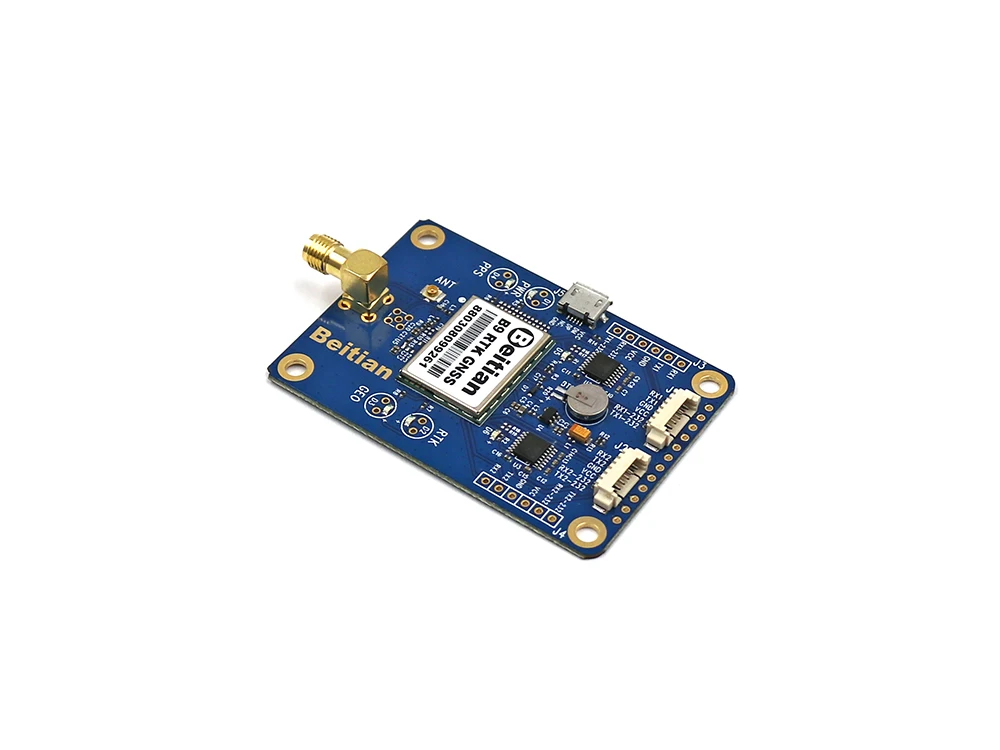

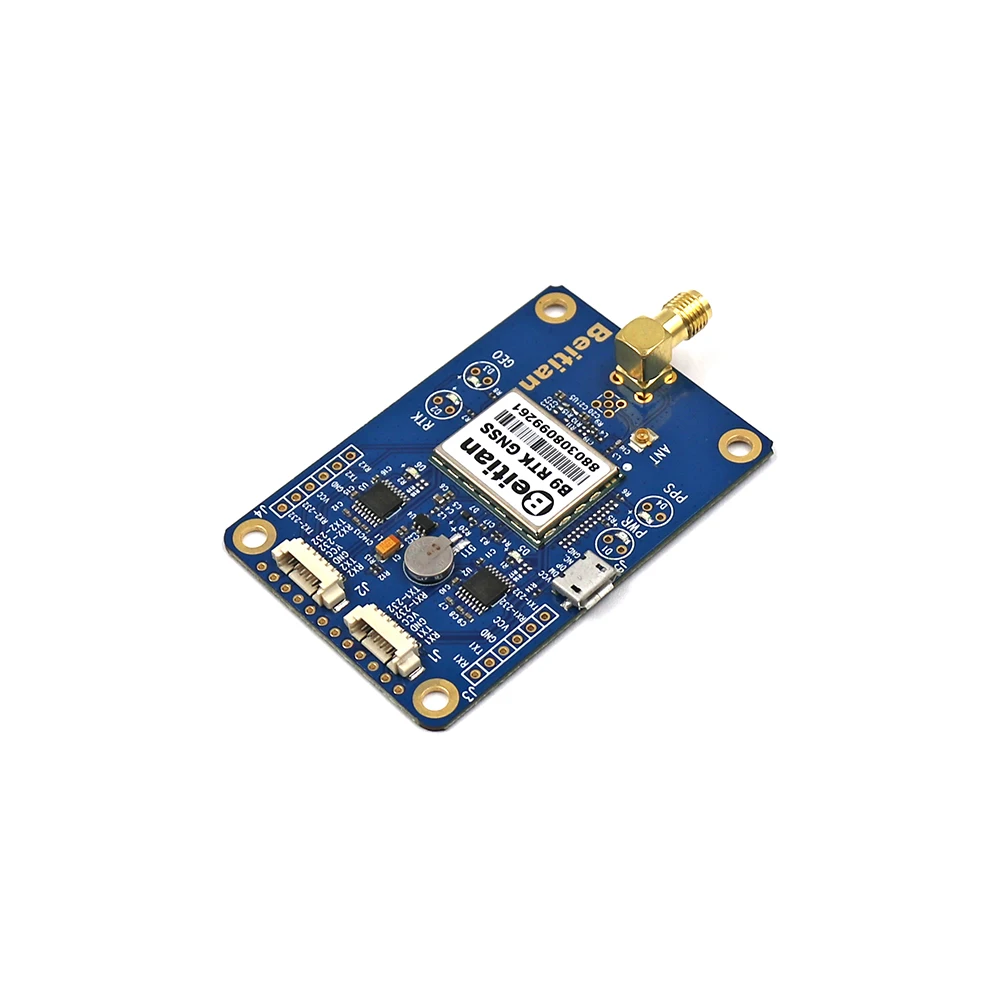

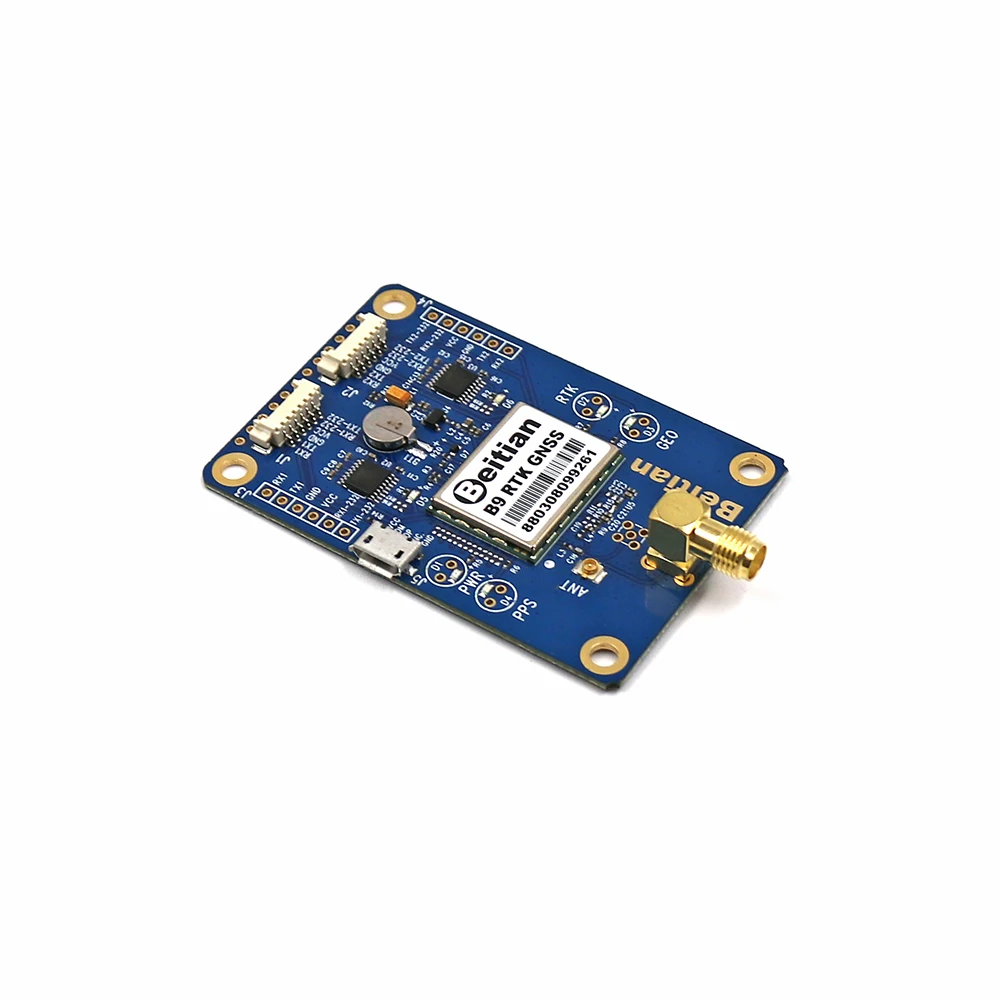

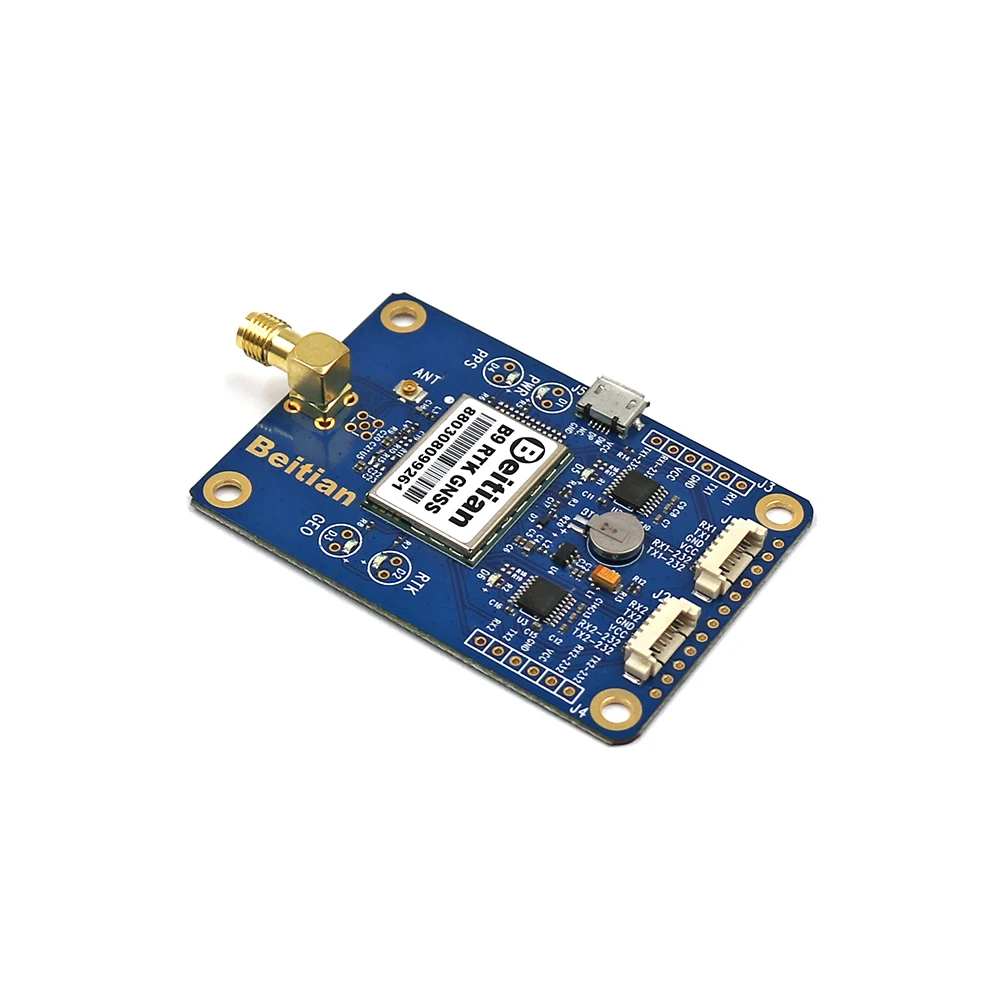

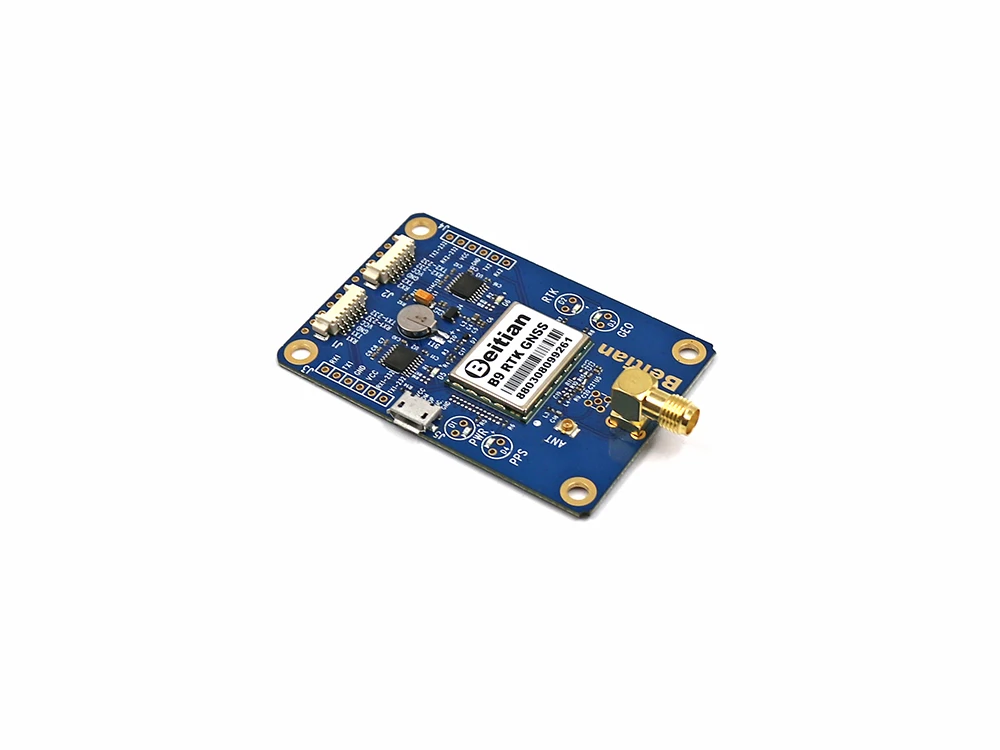

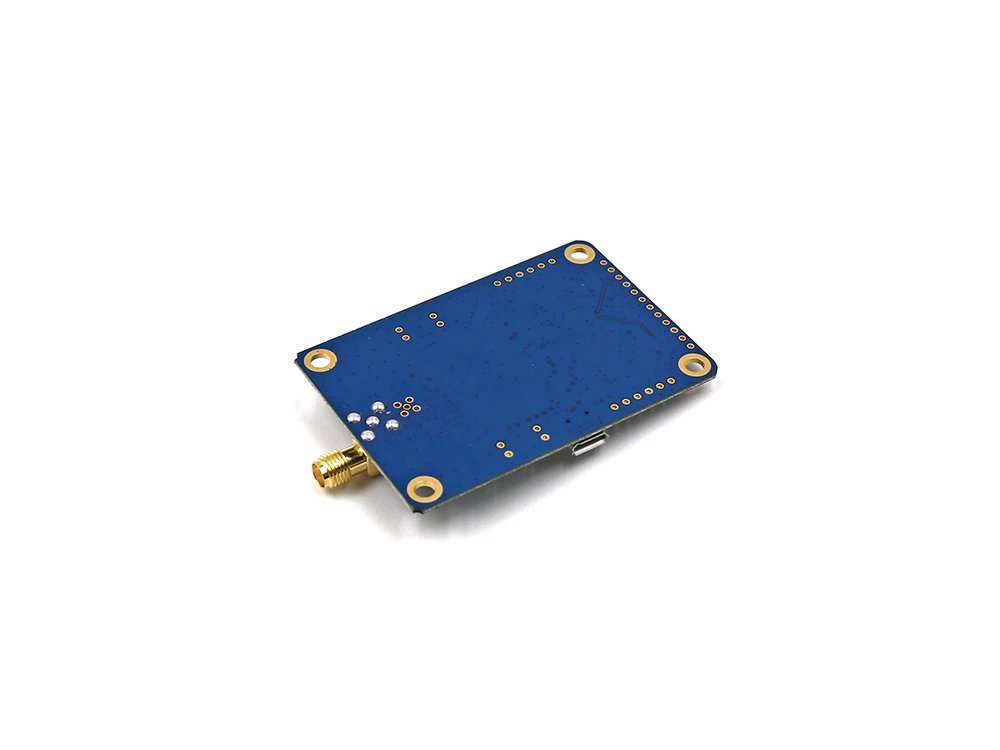

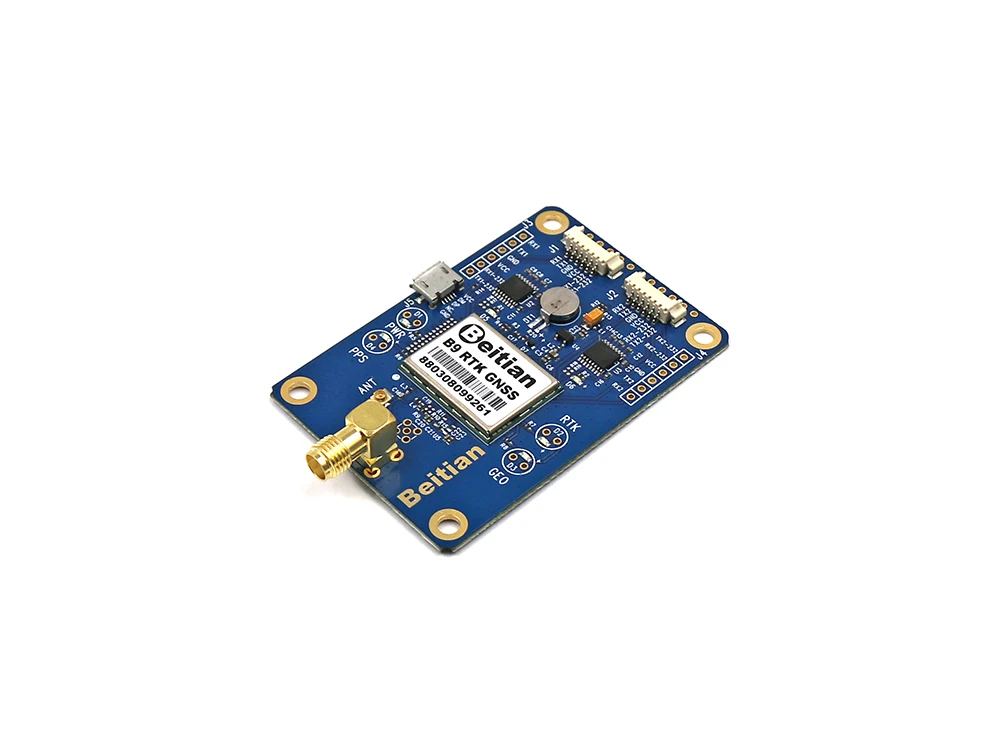

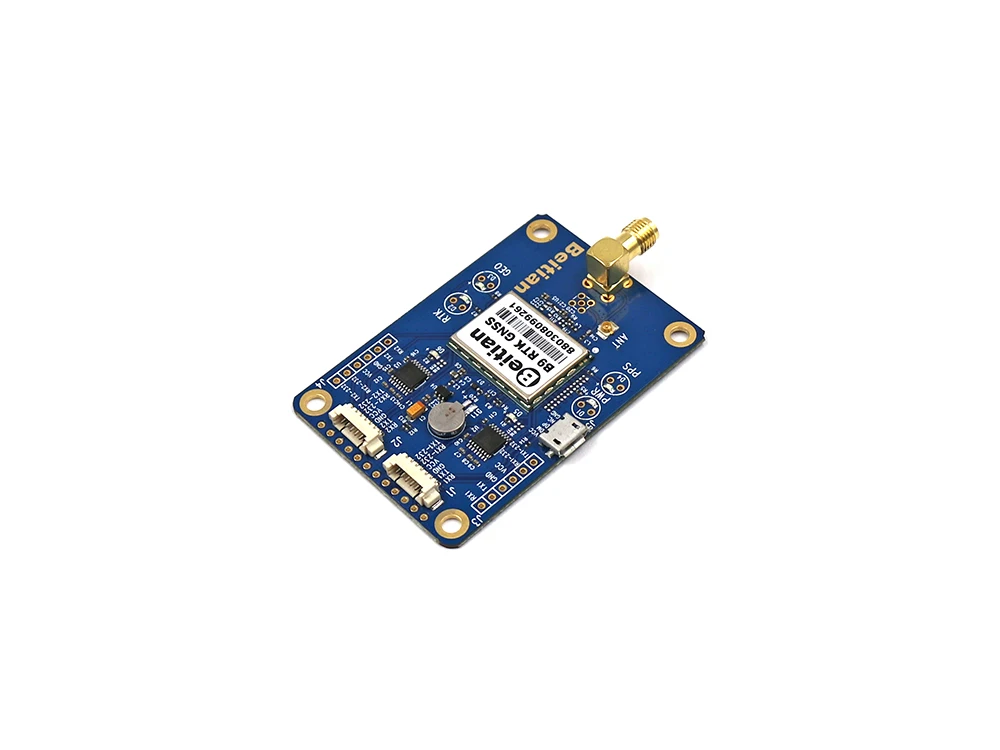

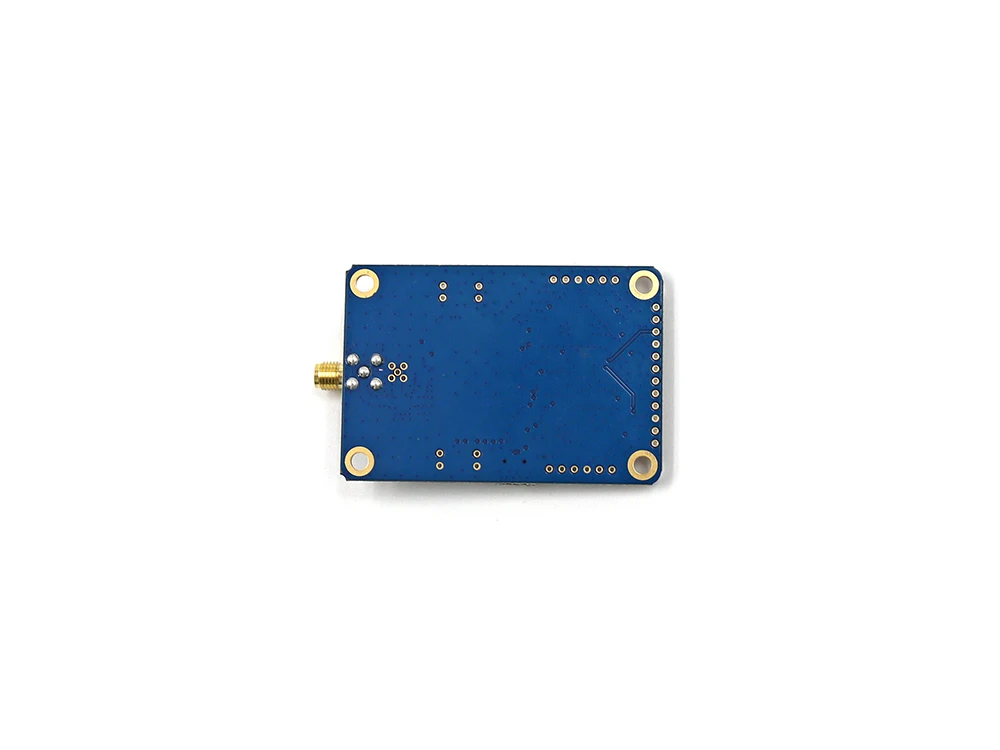

BEITIAN RTK GNSS модуль Двухчастотная плата GPS сантиметровый уровень может использоваться как базовая или Ровер станция BT-B9K2
Особенности:
Iitem
Описание продукта:

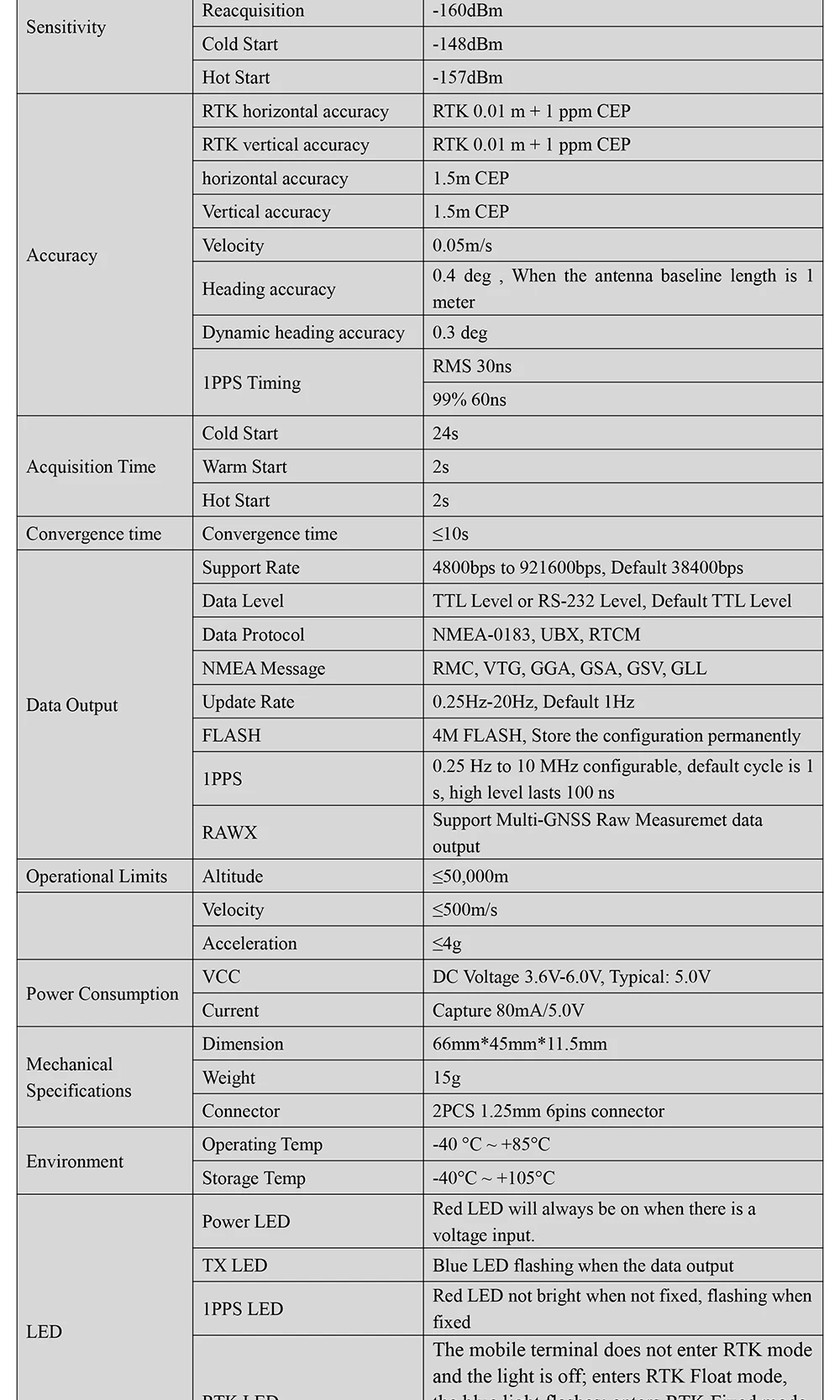

Электрические характеристики
Чипсет
B9 RTK GNSS модуль
Частота
GPS L1/L2, GLONASS G1/G2, BDS B1/B2, GALILEO E1/E5b,QZSS L1/L2
Формат приема
GPS, ГЛОНАСС, BDS, GALILEO, QZSS.
По умолчанию GPS, ГЛОНАСС, BDS, GALILEO,QZSS.
Каналы
184 поиск канала
Чувствительность
Отслеживания
-167dBm
Повторного приобретения
-160dBm
Холодный старт
-148dBm
Быстрый запуск
-157dBm
Точность
RTK точность по горизонтали
RTK 0,01 m + 1 ppm CEP
RTK вертикальной точности
RTK 0,01 m + 1 ppm CEP
Точность по горизонтали
1,5 м КЭП
Вертикальная точность
1,5 м КЭП
Равных угловых скоростей
0,05 м/с
Заголовок Точность
0,4 град, в тех случаях, когда антенна базовой длина 1 метр
Динамический Заголовок Точность
0,3 град
1PPS ГРМ
RMS 30ns
99% 60ns
Время приема
Холодный старт
24s
Теплый старт
2s
Быстрый запуск
2s
Время конвергенции
Время конвергенции
≤ 10s
Данные Выход
Поддержка скорость
4800bps к 921600bps, по умолчанию 38400bps
Данных уровня
Уровень TTL или уровень RS-232, стандартный уровень TTL
Протокол передачи данных
NMEA-0183, UBX, RTCM
NMEA сообщение
RMC, VTG, GGA, GSA, GSV, GLL
Частота обновления
0,25 Гц-20 Гц, по умолчанию 1 Гц
Флэш-память
4M FLASH, сохраните конфигурацию постоянно
1PPS
0,25 Гц до 10 МГц настраивается в случае возникновения проблем цикл 1 s, высокий уровень длится 100 ns
Rawx
Поддержка мульти-GNSS сырье измеряет выход данных
Рабочие пределы
Высота над уровнем моря
≤ 50000 м
Равных угловых скоростей
≤ 500 м/с
Ускорение
≤ 4g
Мощность потребления
VCC
DC Напряжение 3,6 V-6,0 V, типичный: 5,0 V
В настоящее время
Захвата 80mA/5,0 V
Механический Технические характеристики
Измерение
66 мм * 45 мм * 11,5 мм
Вес
15 г

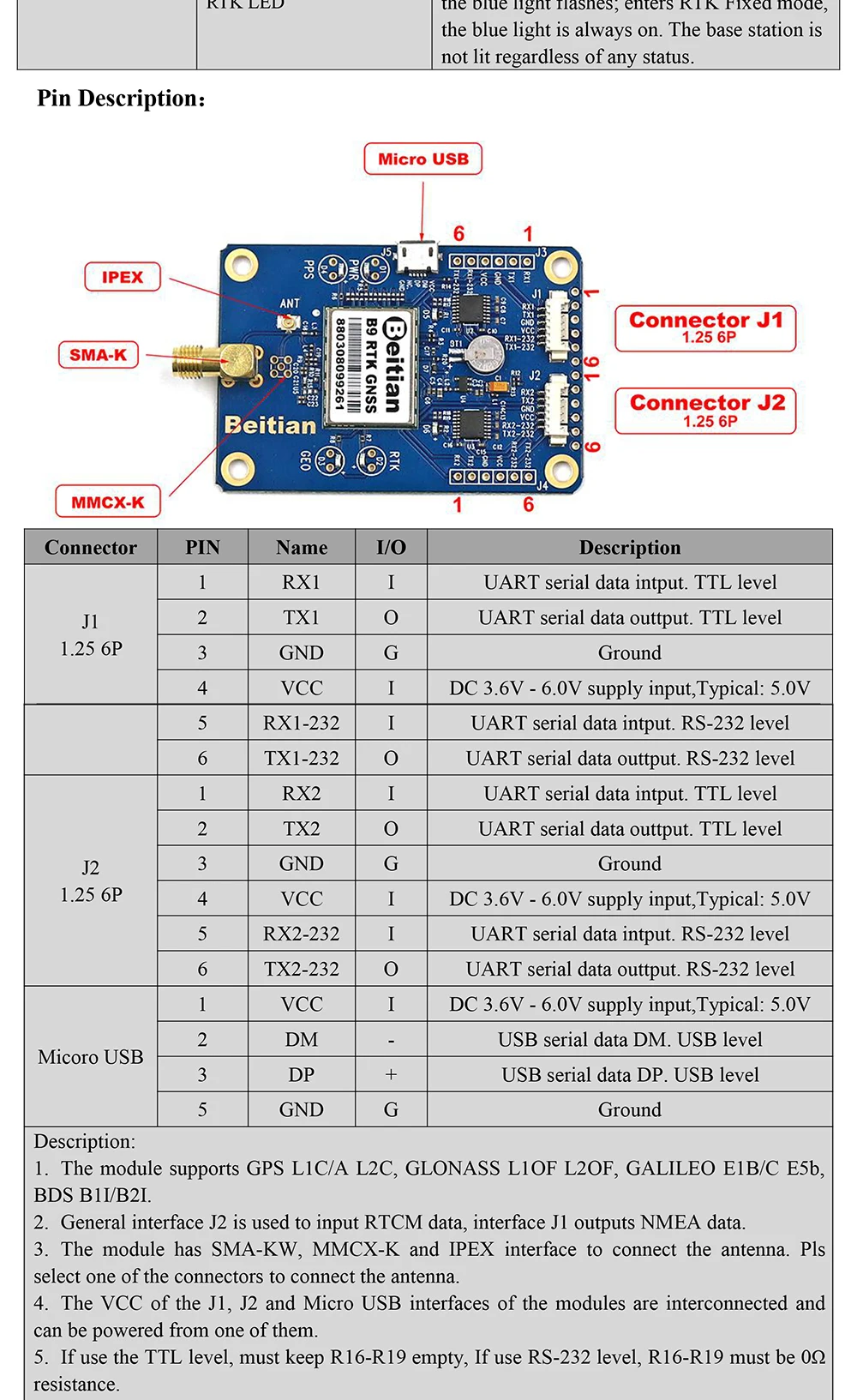

Разъем
2 шт 1,25 мм 6 контактов разъем
Защита окружающей среды
Рабочая температура
-40 °C ~ + 85 °C
Температура хранения
-40 °C ~ + 105 °C

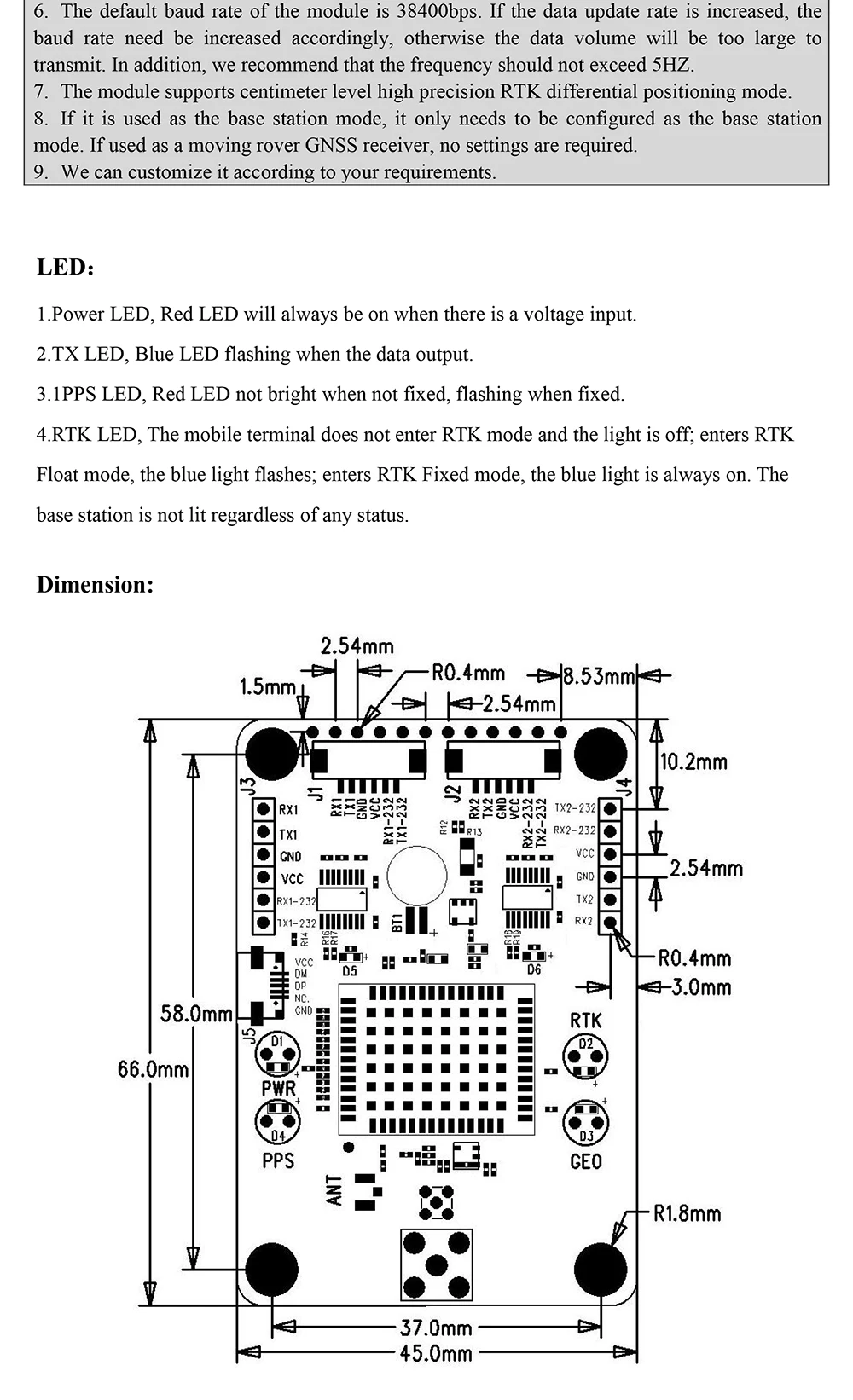

Светодиодный
Мощность светодиодный
Красный светодиодный индикатор всегда будет включен при входном напряжении.
TX светодиодный
Синий светодиодный мигание при выводе данных
1PPS светодиодный
Красный светодиодный, не яркий, когда не фиксируется, мигает при фиксации
RTK светодиодный
Мобильный терминал не входит в режим RTK и светильник выключен; Входит в Поплавковый режим RTK, мигает синий светильник; Входит в фиксированный режим RTK, всегда включен синий светильник. Базовая станция не горит независимо от статуса.
