DIY HV1 класс A HIFI Плата усилителя для наушниковкомплектPcb база для наушников на Beyerdynamic A1

Подробности:

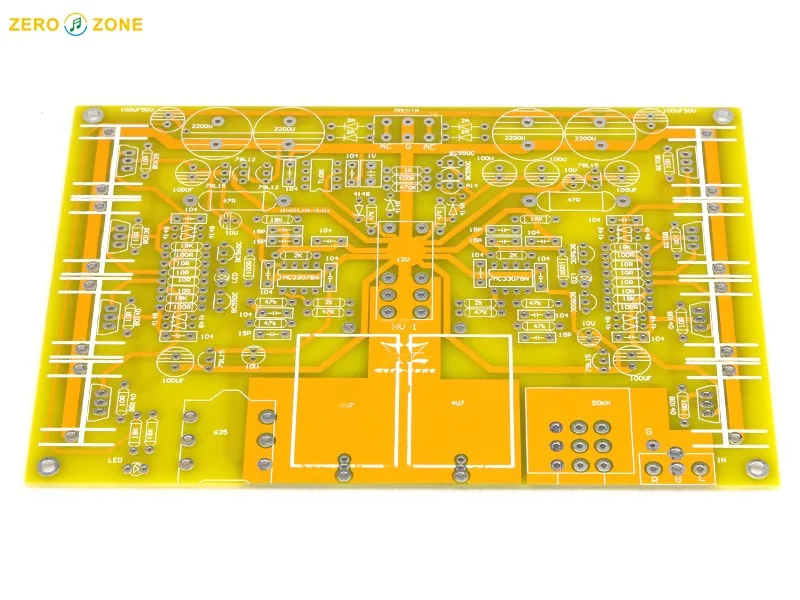

Размер печатной платы: 160 мм * 110 мм x ммРабочее напряжение: двойной AC12-AC16V

Основные параметры:

• Эффективный Vp-p 23,47Частотная характеристика, 20 Гц-20 кГц (+ 0,01, 0,09),Соотношение сигнал/шум:-90 дБ или ниже,Динамический отклик, более 91 дБ• Полное гармоническое искажение (THD) : < 0.007%• Искажение интермодуляции: < 0.007%• Степень разделения стерео: > 88 дБ (1 кГц)• Подходит для 32-600ом нагрузки.

Основные материалы:

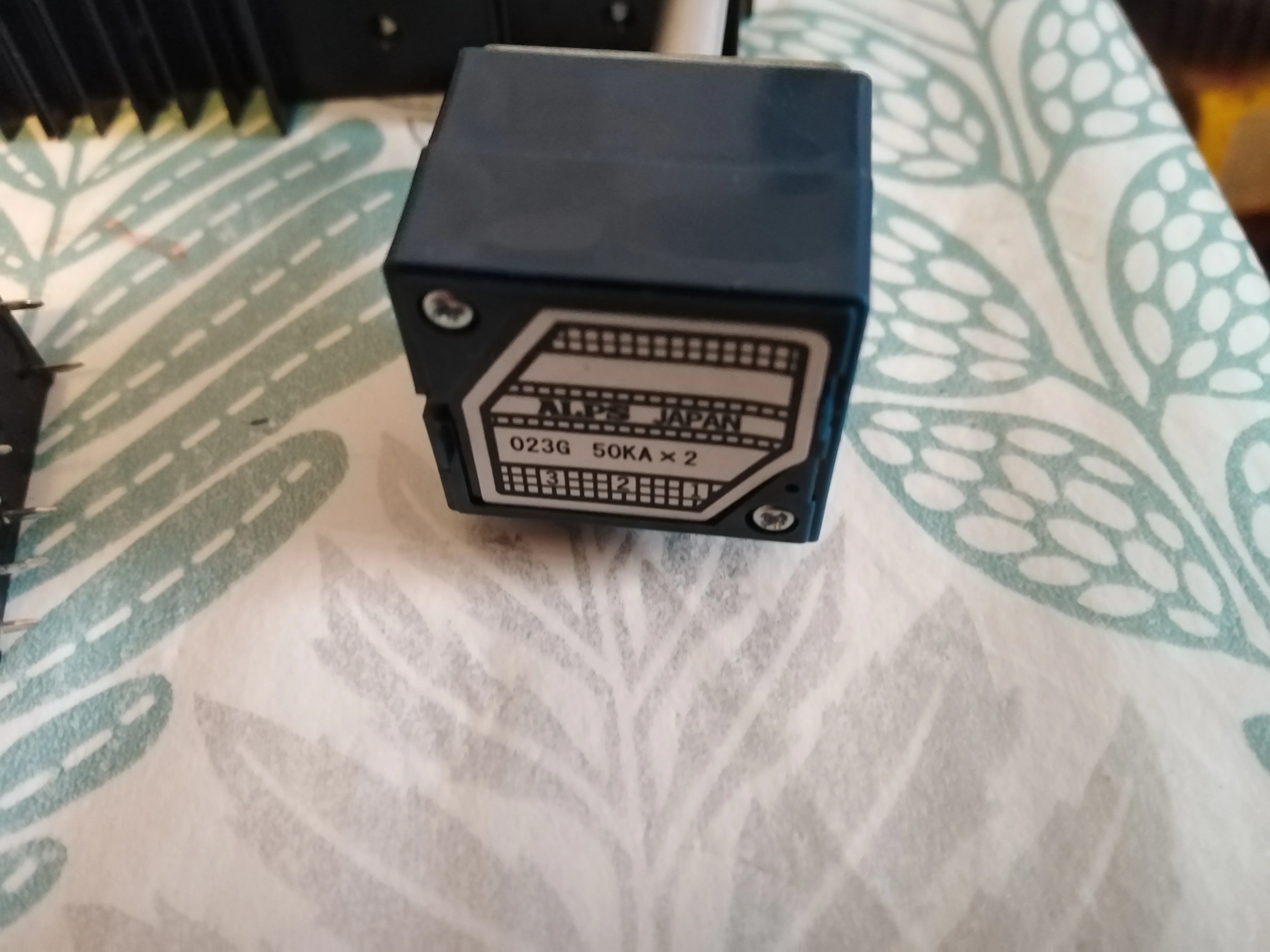

Оригинальный ST33078N dual op amp, STDB139-140 транзистор питания.Panasonic FK серия главный сглаживающий конденсатор1/4W 1% Прецизионные Металлические пленочные резисторыAUDIOPHILE MKP 4U7 400V 3% точность tinfoil ЕмкостьOmron G2R - 2 12 В реле 700мв защита цепи, 7 секунд задержки подключения функции.С потенциометром ALPS 27

Рекомендуемый трансформатор:

Https://www.aliexpress.com/item/4000811712711.htmlПожалуйста, выберите 12V-0-12V или 15V-0-15V

Примечание:

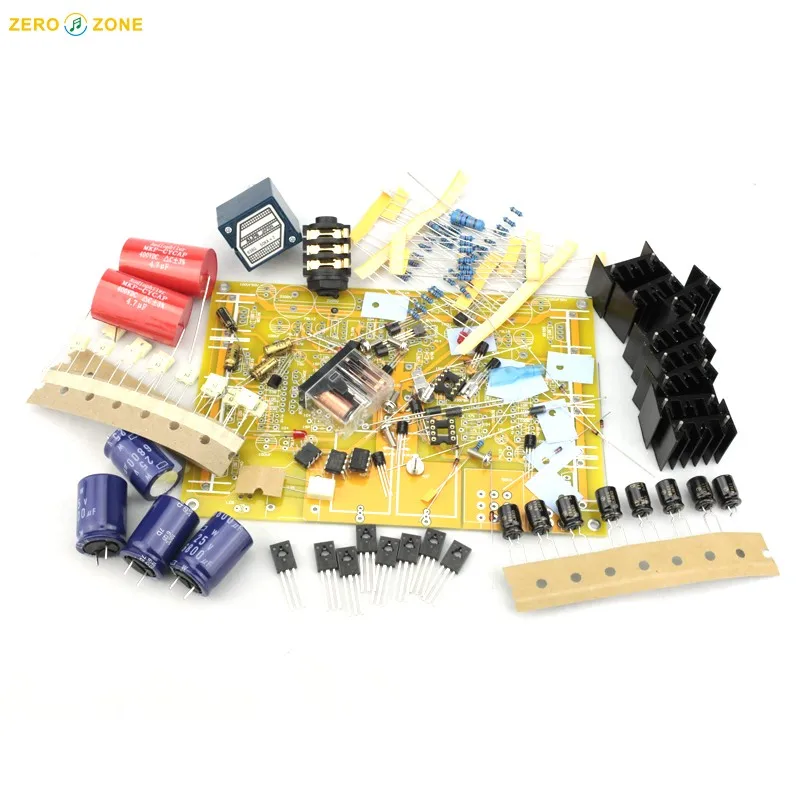

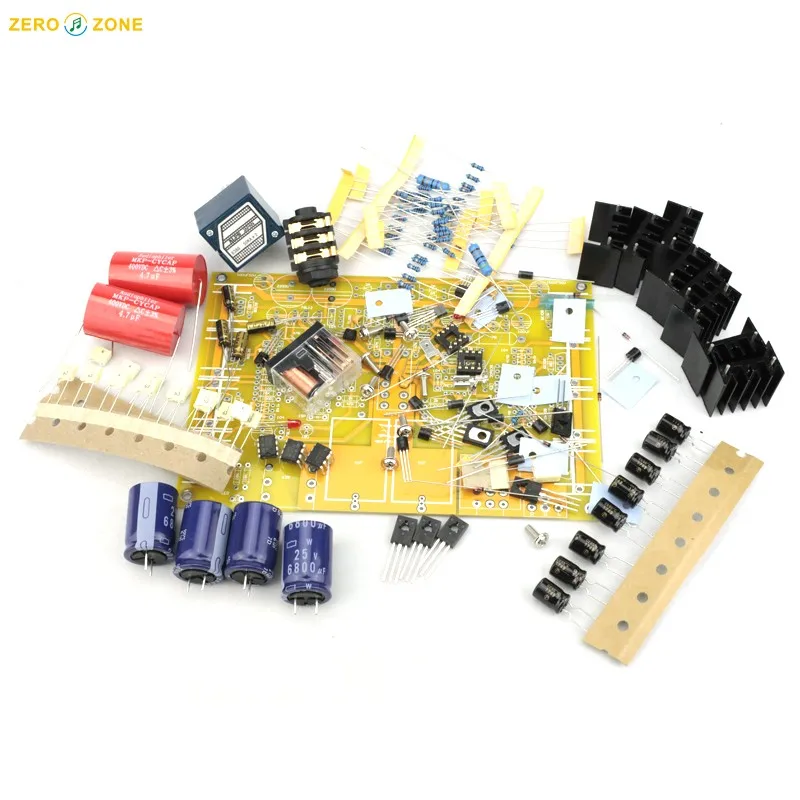

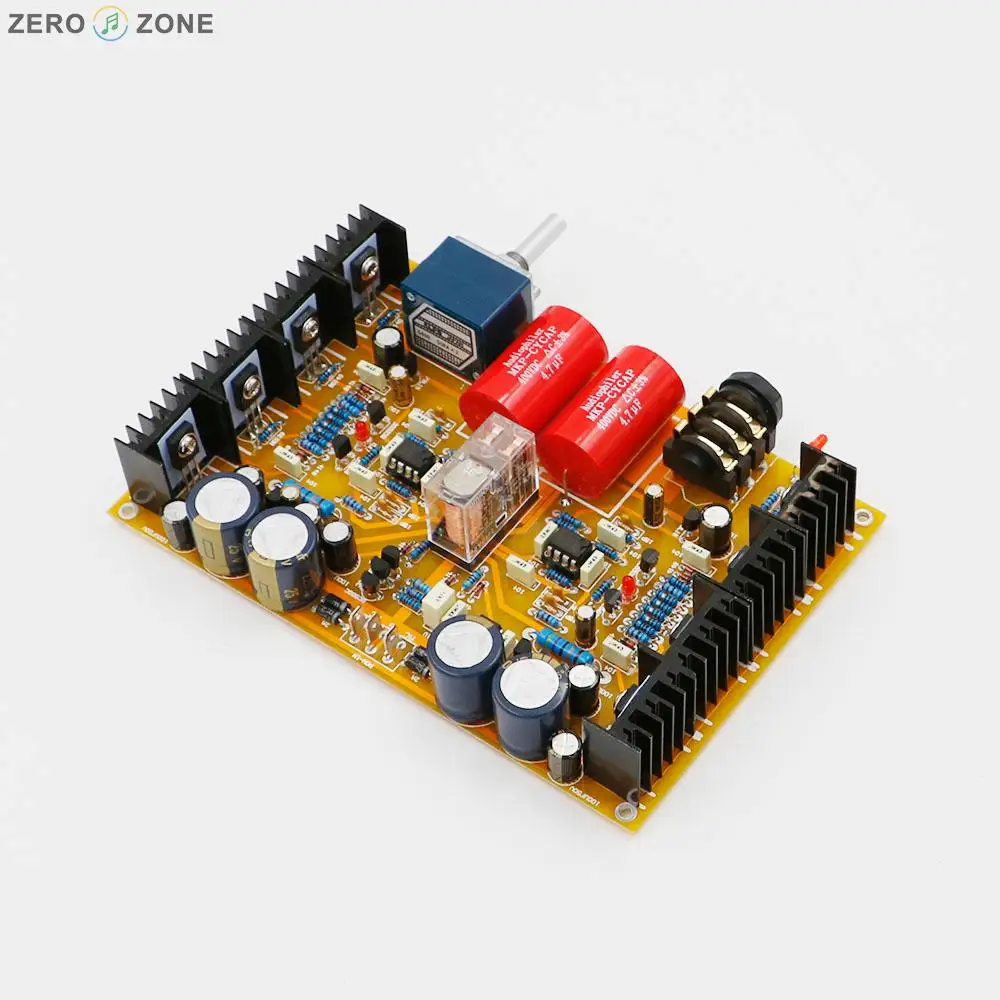

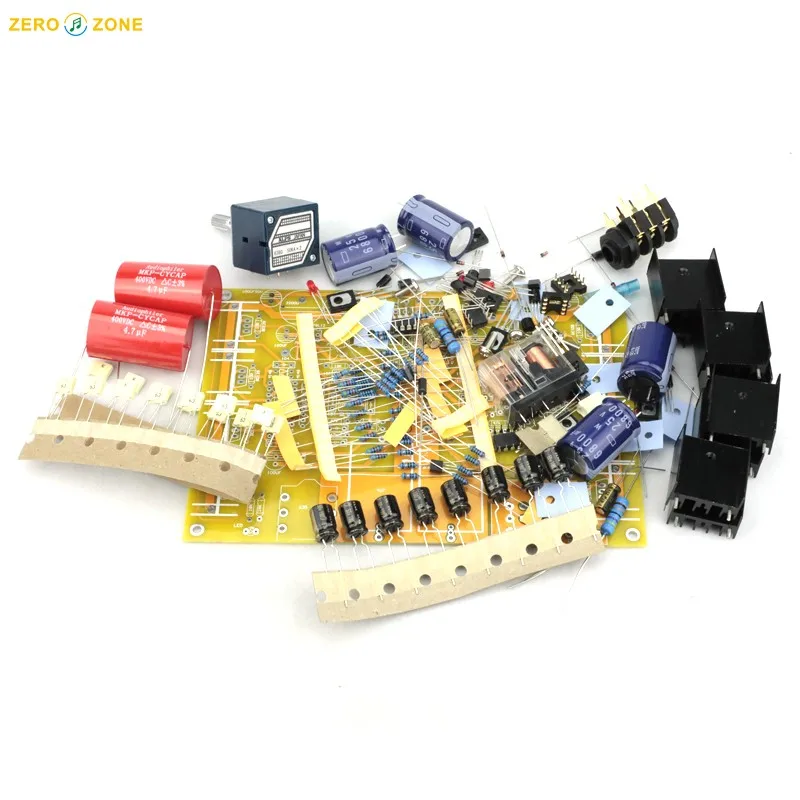

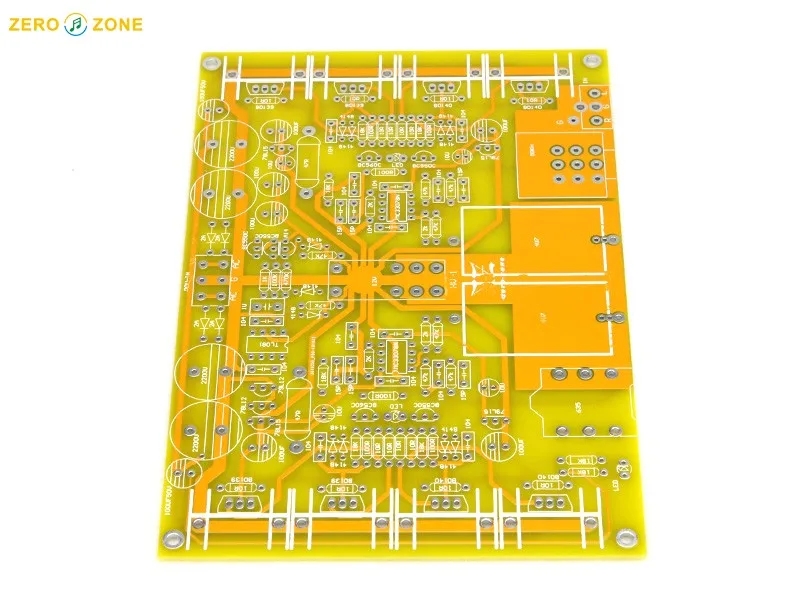

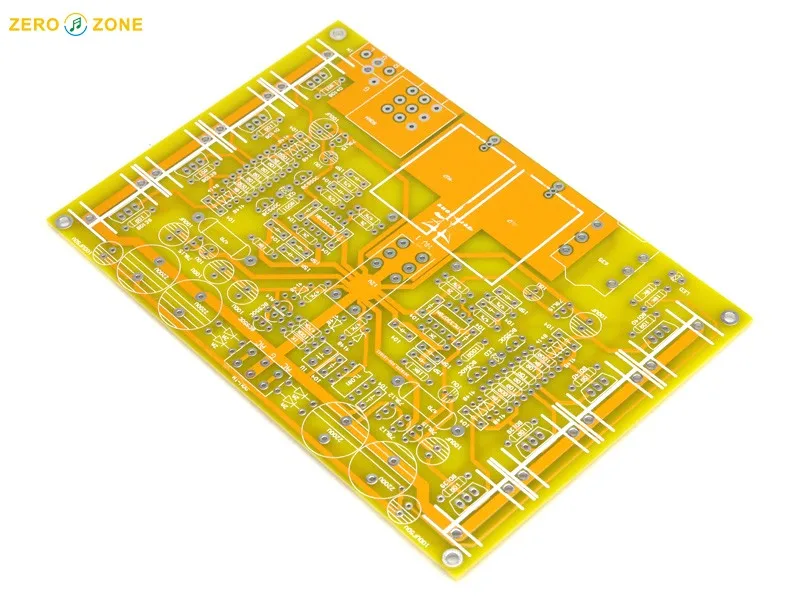

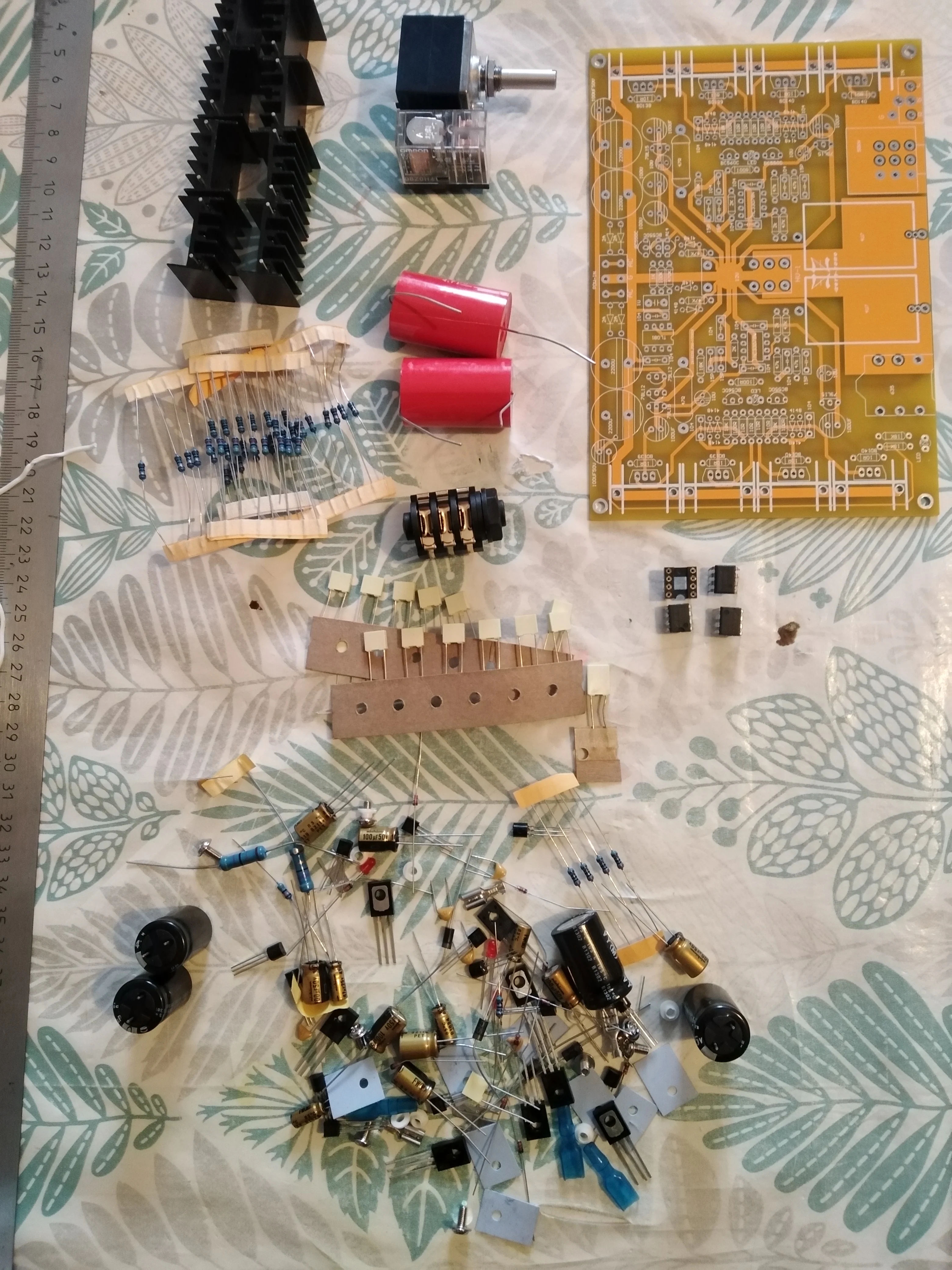

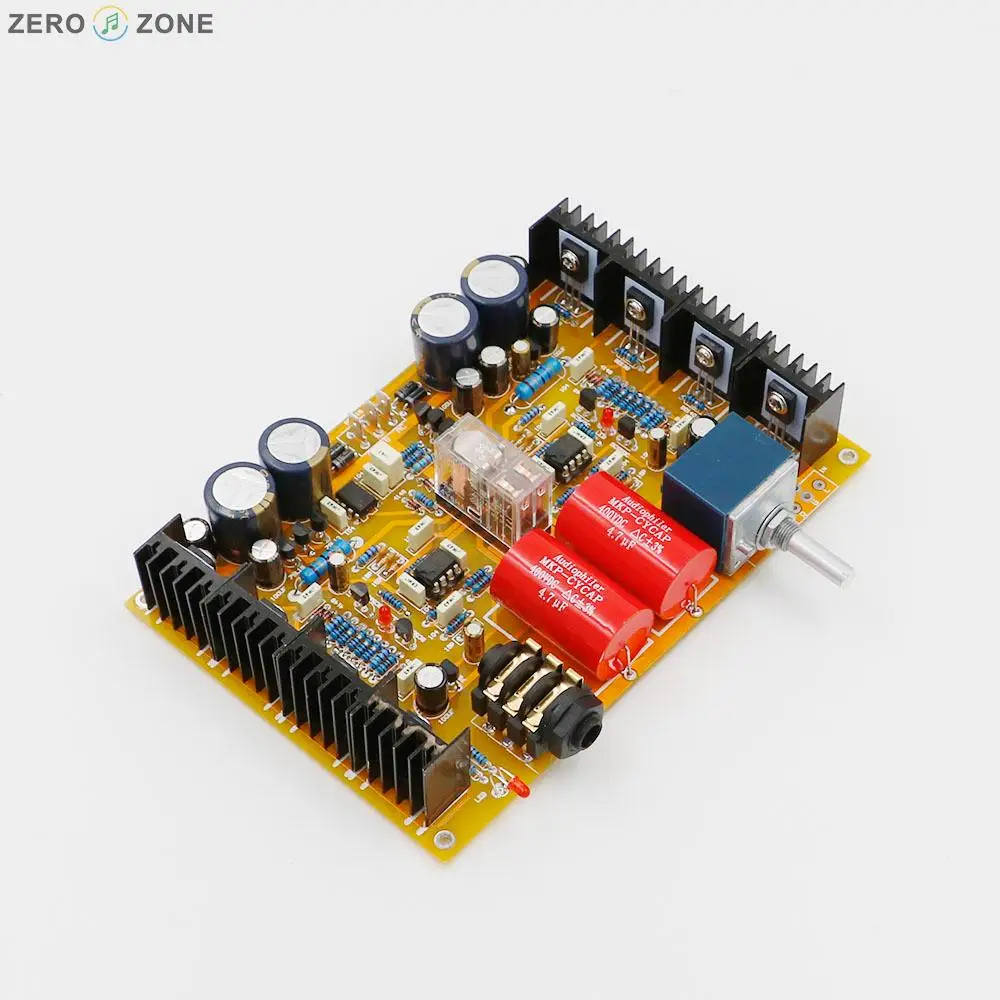

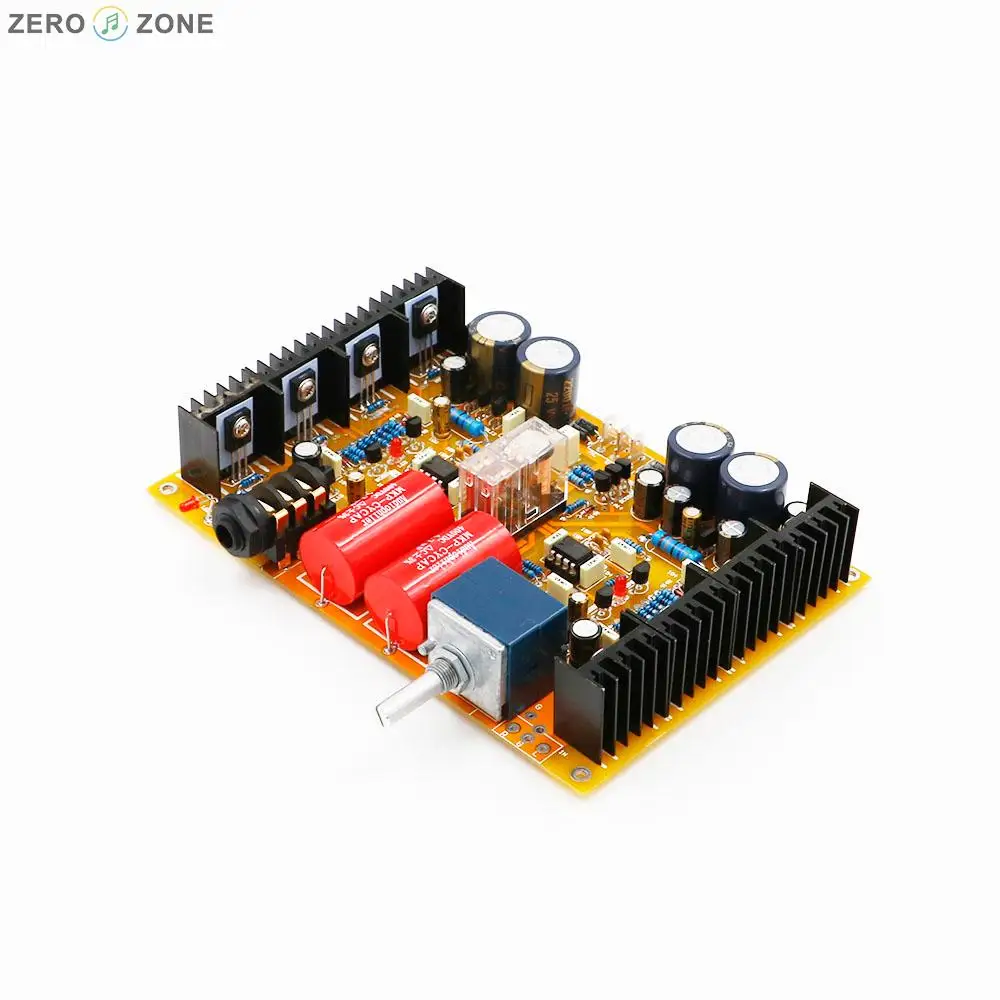

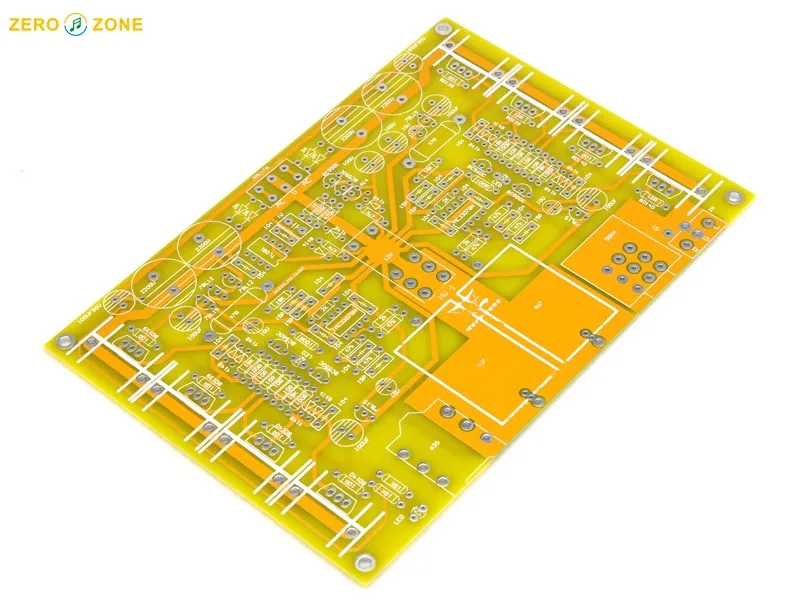

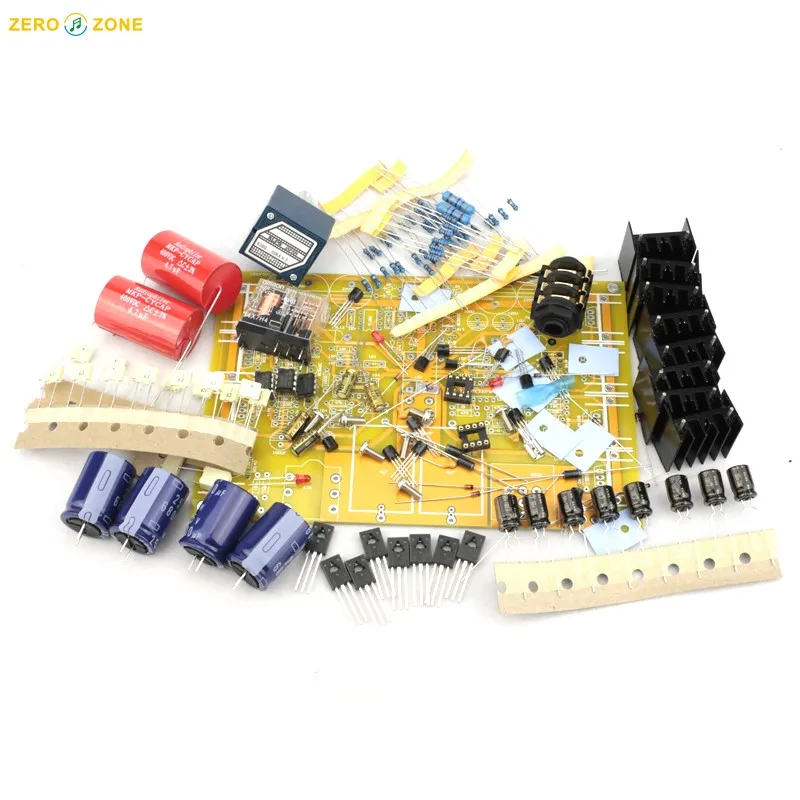

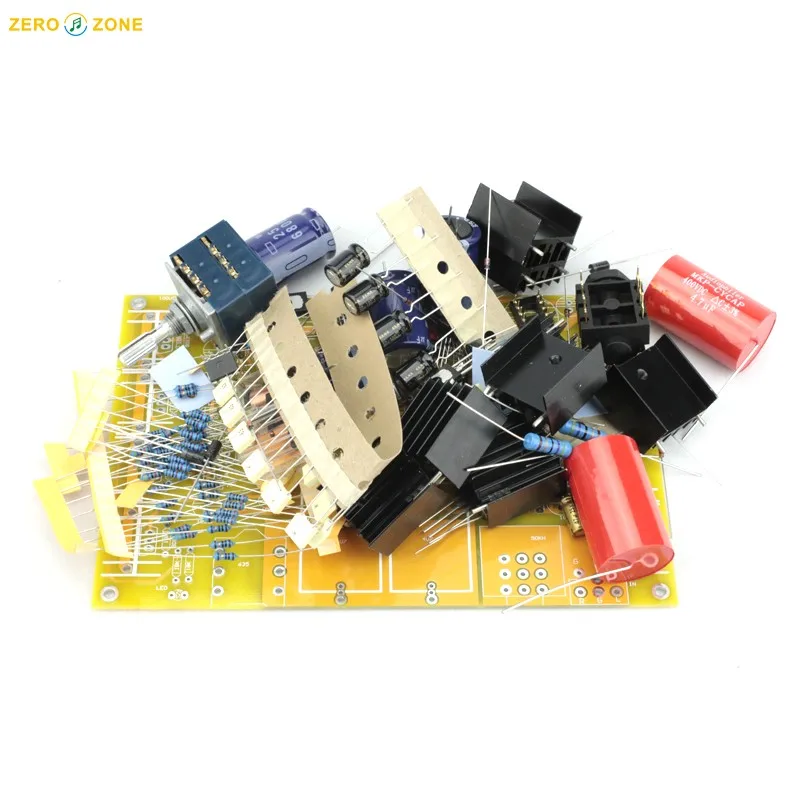

Голый pcb: только 1 шт pcb, нет каких-либо частейНабор «сделай сам»: Все детали нужно самостоятельно припаять.Собранная доска: хорошо протестирована
