Стандартный протокол MODBUS-RTU, Поддержка прямого соединения с ПЛК, высокоточный импортный датчик давления воздуха Bosch.
Продукт основные параметры:
Диапазон измерения: 300 ~ 1100hPa (ie 30-110 кПа)
Выход сигнала: 4 ~ 20 мА/RS485 MODBUS-RTU
Диапазон электропитания: 12 ~ 36 В постоянного тока
Точность измерения: ≤ 0.2% Ф. С.
Рабочая температура:-40 ℃ ~ 80 ℃
Время отклика: ≤ 1 мс
Электрическое соединение: Красный: положительный синий: отрицательный желтый: 485A зеленый: 485B
Измеряя средство: воздух
Напряжение питания: от 7 до 35 В постоянного тока
Ток поставки: макс. 15 мА (стандарт 8 мА)
Время: 15 мс
Заводские параметры по умолчанию:
L Коммуникационный интерфейс: RS485.
L Формат связи: 1 стартовый бит, 8 бит данных, без паритета, 1 стоп-бит.
Скорость передачи данных: 9600 (может быть изменена по).
L Адрес: 1 (может быть изменен по).
L метод связи: хост мониторинга и устройство используют метод запроса «один к одному» (или «один к одному»).
Протокол передачи данных: MODBUS-RTU
Команды протокола MODBUS, подробные объяснения, примеры
Примечание: Если не указано иное, данные во всех следующих командах являются шестнадцатеричными, а рабочий адрес 01 по умолчанию.
Будьте осторожны, чтобы не подключать напряжение источника питания к клеммам, кроме источника питания, в противном случае он сгорит модуль.
Считывать данные Код:
Чтение данных давления:
Отправка: 01 03 00 00 00 02 C4 0B
Возврат: 01 03 04 00 00 00 00 A1 38 (фактические данные возвращаются в соответствии с измеренным значением)
Предоставление программы PLC и справочных материалов

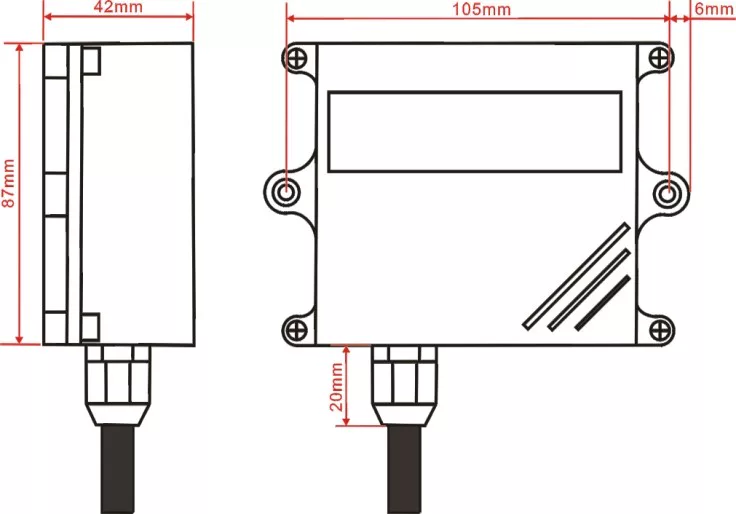

Размер установки: нет версии экрана
Размер установки: версия экрана
