Описание:
Рабочее напряжение 8-18 в
Номинальное напряжение DC 12V
Рабочая температура-20 - + 70 градусов Цельсия
Температура хранения-30 - + 80 градусов Цельсия
Диапазон скорости цифрового дисплея 0-199 км/ч
Игольчатый дисплей rpm диапазон 0-12000rpm
Цифровой дисплей odo дальность действия 0-99999,9 км
Индикатор шестерни 1-6

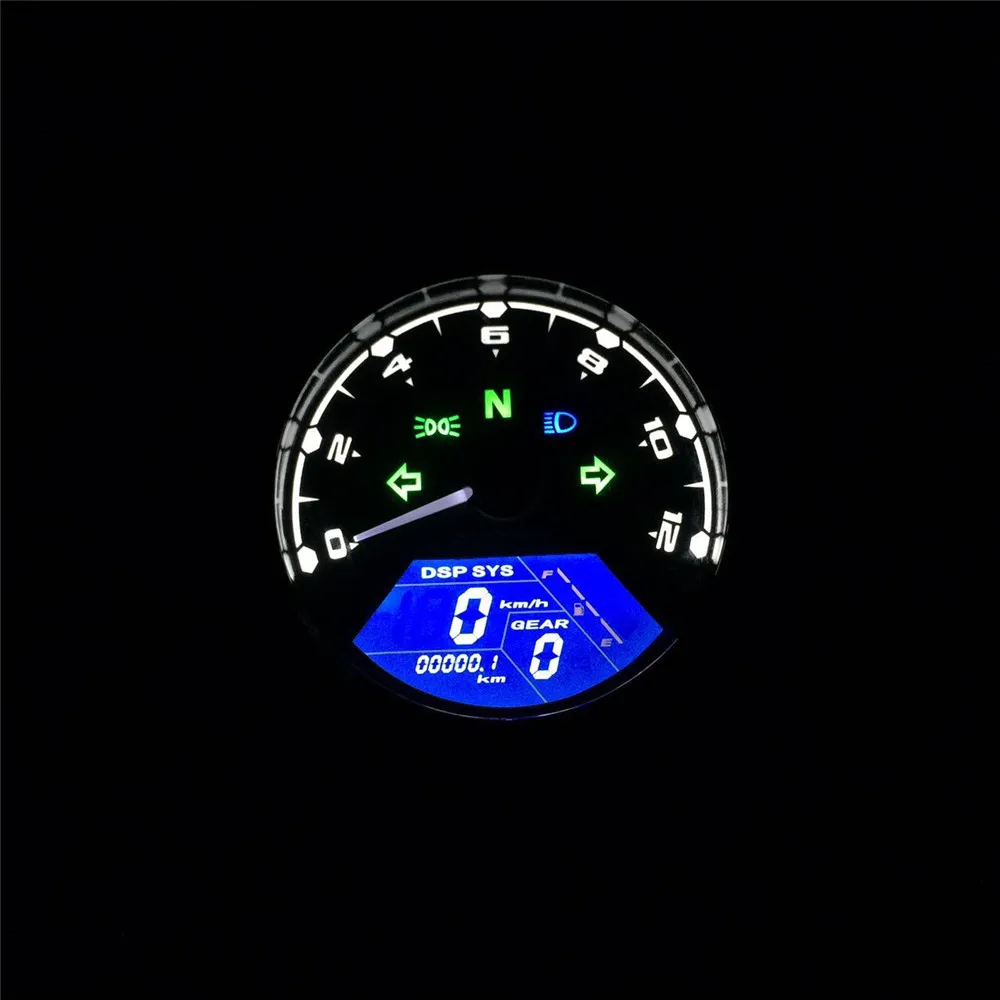

Синяя подсветка
Диаметр установки 9 см
Высота 5,3 см
Длина кабеля 12 см
Особенности:
Большой ЖК-экран с защитой от ультрафиолета и защитой от g lare
Все-в-одном дизайн с цифровой системой обработки сигналов
Использование технологии чипа для большинства компонентов

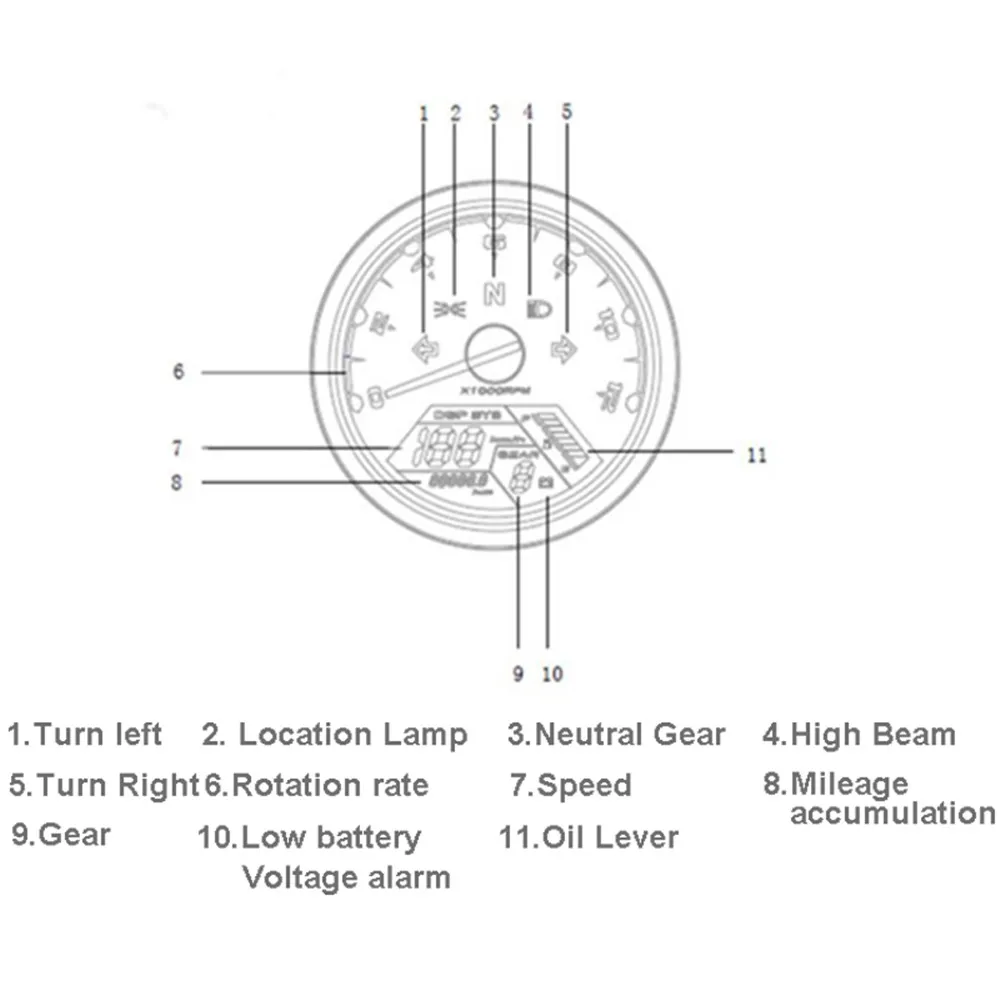

Несколько функций индикатора как сигнал поворота L/R, дальний свет, позиционные огни, N огни
Высокое выдерживаемое напряжение до 100 в
Водонепроницаемый и антивибрационный
Подходит для большинства мотоциклов с 4-тактным, 2/ 4 цилиндрами (по умолчанию как 1 цилиндр настройки)
Функциональная ручка инструкции:
1. Рабочее напряжение измерителя составляет 12 В.
2. Короткое нажатие правой кнопки для переключения между ODO и TRIP.
3. Когда счетчик отображается, нажмите кнопку 3s, чтобы сбросить счетчик хода.
4. Когда счетчик отображается ODO, нажмите кнопку для переключения между км и MI.
5. Удерживайте кнопку и включите питание, удерживайте 5s, чтобы перейти в режим настройки, вспышка периметра, короткое нажатие кнопки, чтобы изменить номер, без операции, автоматически переместите на следующий элемент. Заказ: Периметр-скорость импульсного числа-число оборотов импульса-датчик топлива-ODO, длительное нажатие или отключение питания для выхода.
6. Отрицательный контроль: левый и правый сигнал поворота, дальний свет,
Положительный контроль: Контурные габаритные огни.
7. Символ мигает, когда: напряжение> 15,0 в и напряжение <11,9 в;
8. Символ не отображается при: 12,0 в <напряжение <14,9 в.

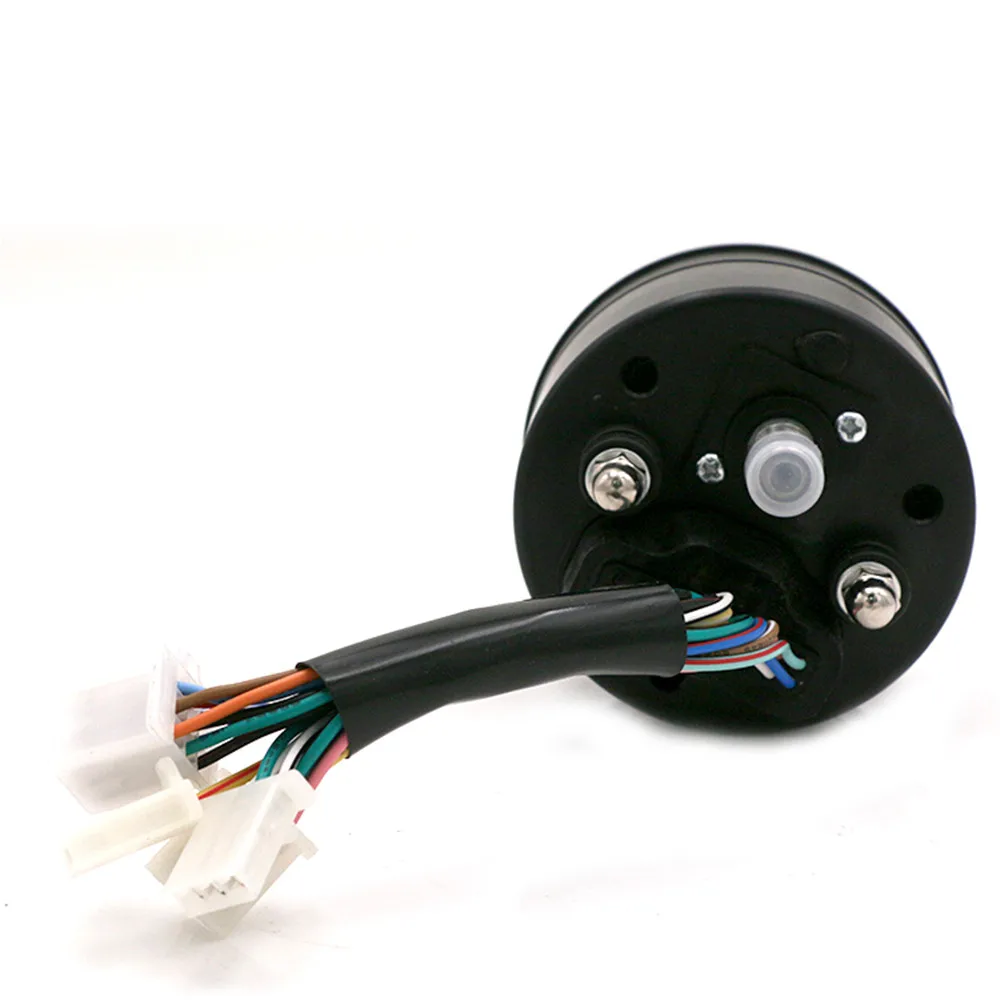

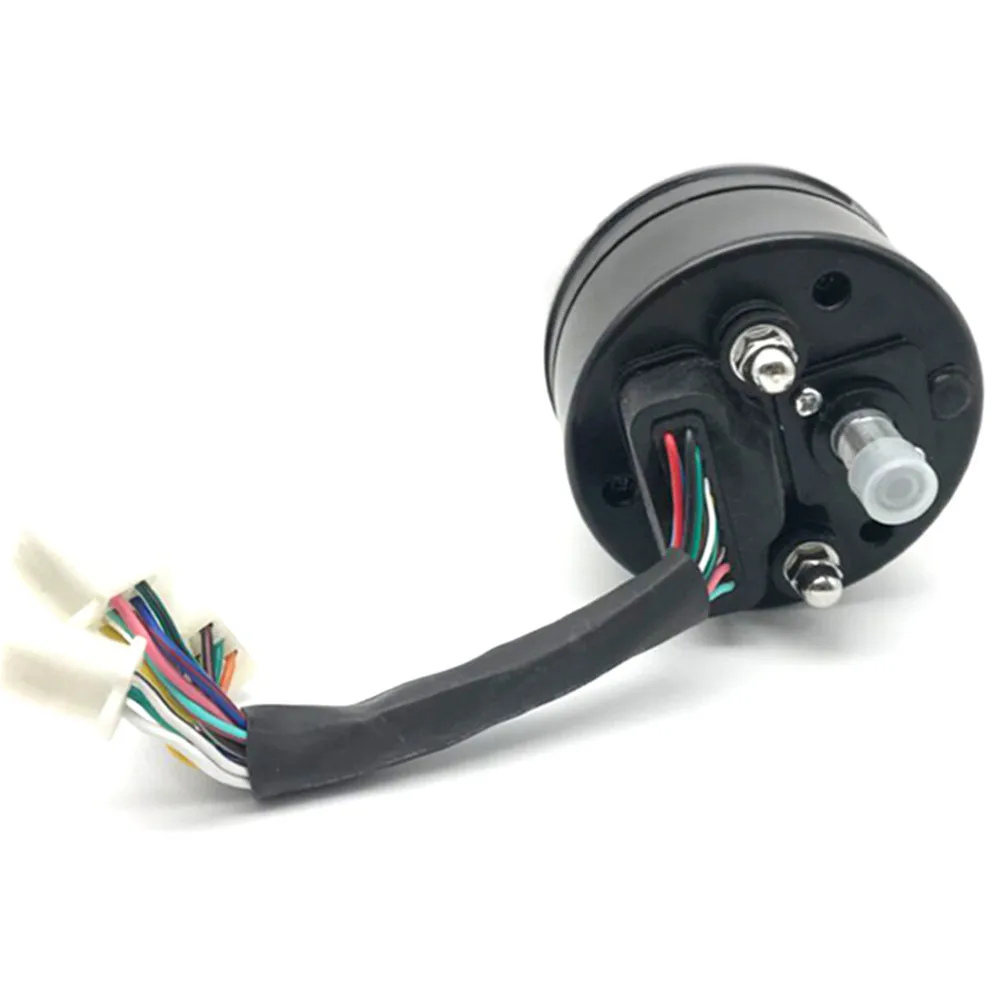

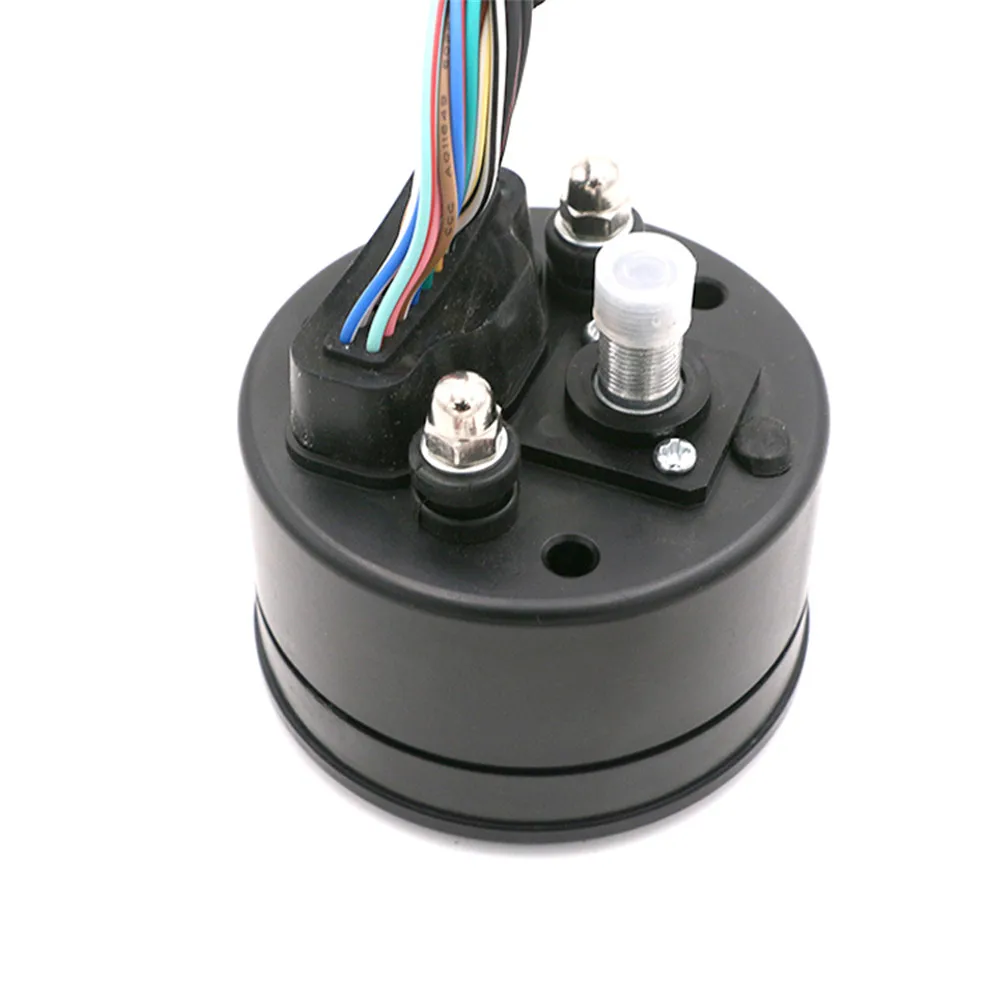

Инструкции по проводке (слева направо)
Цвет:
Синий светильник: Правый Сигнал
Красный: мощность + линия от электрического замка
Синий белый: уровень топлива
Белый коричневый: габаритная лампа
Черный: переключатель
Синий: Дальний свет
Оранжевый: левый сигнал
Зеленый: мощность
Желтый черный: Импульсная катушка (скорость двигателя)
Цвет: зеленый/красный розовый синий/красный зеленый/черный желтый/красный желтый/белый
Функция: шестерня N Gear 1 Gear 2 Gear 3 Gear 4 Gear 5
Цвет: зеленый/белый
Функция: шестерня 6
Цвет: красный/белый черный/белый зеленый
Функция: Датчик скорости + Датчик скорости
Посылка включает в себя:

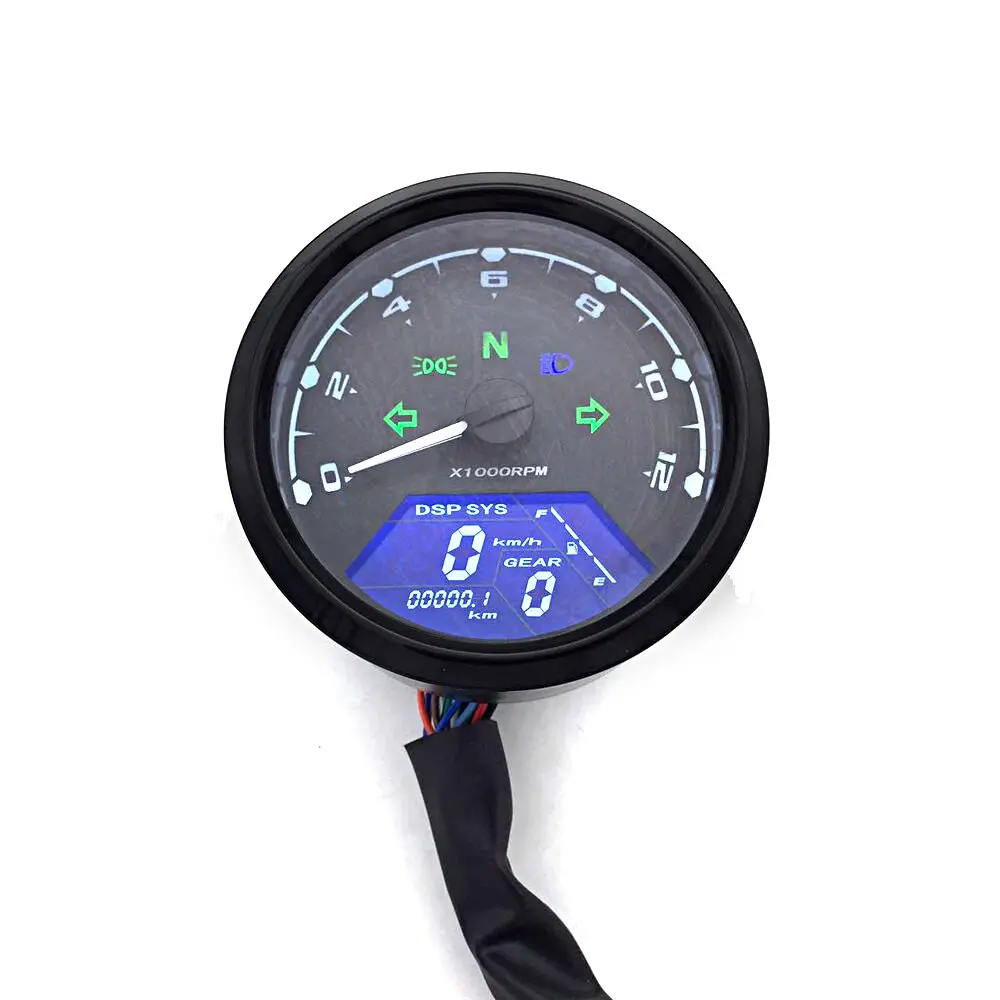

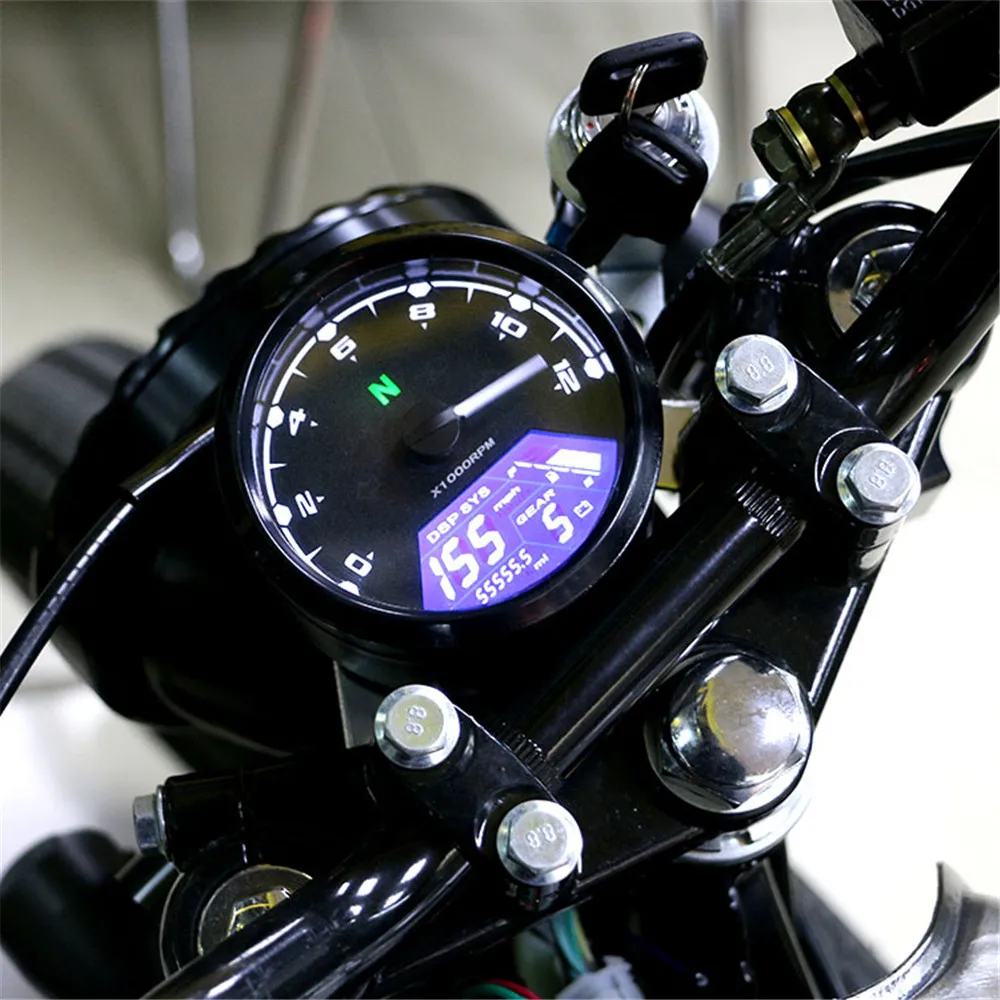

1 спидометр (как на картинке)
