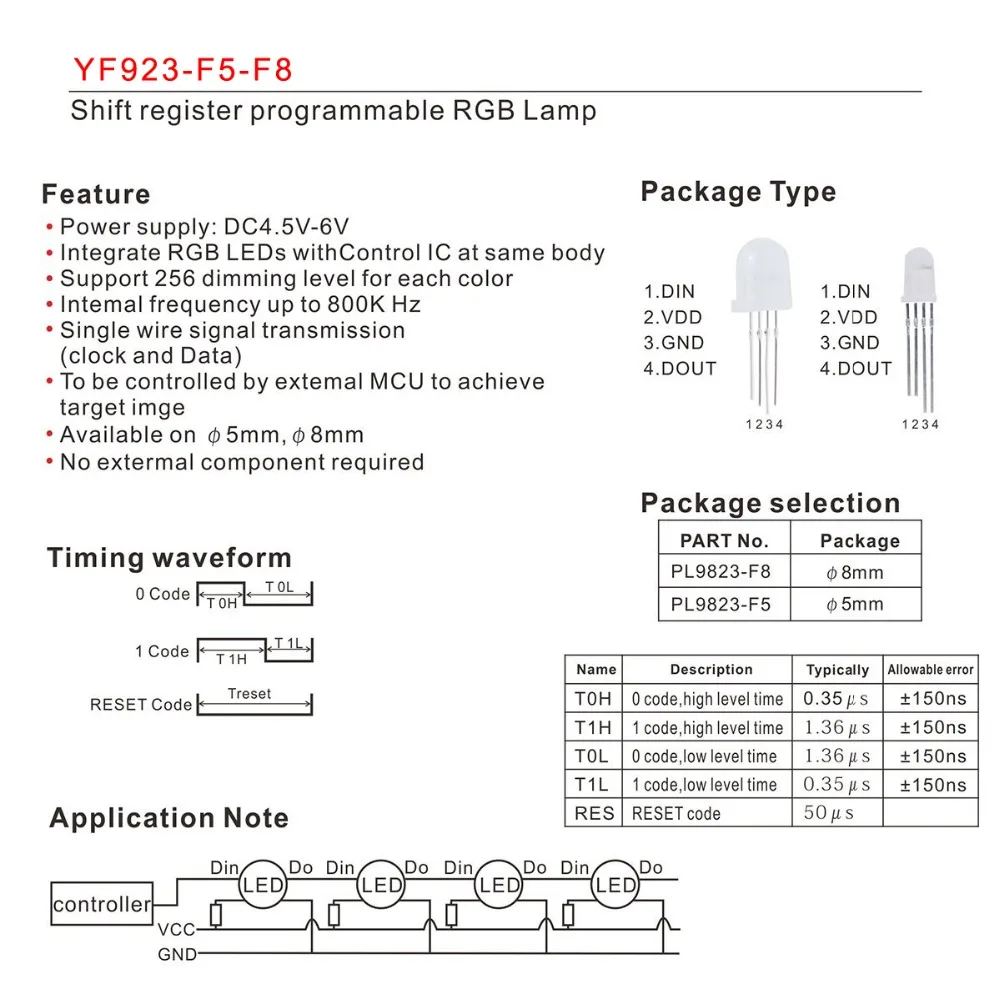

Введение продукта
YF923-F8/F5 представляет собой набор схем управления и интеграции светящегося RGB чипа в светодиодный компоненты упаковки, представляют собой полный внешний пиксель управления, пиксели внутри содержит интеллектуальный цифровой интерфейс защелки данных сигнала формирующий усилитель схемы привода, также содержит Высокоточный внутренний осциллятор, эффективно гарантирует высокую устойчивость пиксельный светильник.
Протокол передачи данных принимает одноразмерную нулевую связь, пиксели в электричестве после сброса, клиент DIN получает данные от контроллера для передачи, прежде всего, данные 24 бит отправляются после первого извлечения пикселей, во внутреннюю часть защелки данных пикселя, И остальная часть данных через внутреннюю пластиковую схему обработки пластика, увеличенную через выходной порт DO, начала переходить к следующему каскадному пикселу, каждый пиксель передачи, сигнал уменьшает 24 бит. Передние пиксели с использованием автоматической пластиковой технологии, делает количество каскадных пикселей не ограничено сигналом, только ограниченные требования к скорости передачи сигнала.
YF923-F8/F5 обеспечивает три дороги и 256 серых уровня модуляции постоянного тока драйвера. Использование одиночной транспортировки (данных), встроенная в регенерацию, расстояние передачи. Используется для привода дисплей светильник, резиновые секс куклы, цвет Герой мультфильма конструкции. В соответствии с различными формами различных контроллеров и требованиями клиентов, для работы в автономном режиме или онлайн.
Этот продукт имеет хорошую производительность, визуальный эффект четкий, простой Каскадный режим; Стабильность передачи данных, сильная способность анти-помех и т. Д.
Особенности продукта
◆LED входное напряжение 4,5 V до 6,5 V, встроенной веб-камеры-";
◆Chip bilt-in регуляторная трубка, источник питания сбоку нужно шнуровать сопротивление к IC VDD ногам, без дополнительной регуляторной трубки
◆ Схема регулировки серого цвета (уровень яркости 256 регулируется)
◆ Встроенный двойной Радиоуправляемый осциллятор, и в соответствии с сигналом синхронизации часов на линии передачи данных, после получения данных после завершения этого устройства может автоматически передавать последующие данные для пластика
◆ Встроенная электрическая схема сброса
◆PWM терминал управления может достичь уровня 256 регулировки, не менее 400 hz/s частота сканирования
◆Ранг последовательный интерфейс подключения, может завершить данные через получение сигнала и декодирование
◆Когда частота обновления составляет 30 кадров в секунду, низкоскоростной режим каскадного номера не менее 512 точек, высокоскоростной режим не менее 1024 точек
◆Скорость передачи данных до 800 кбит/с

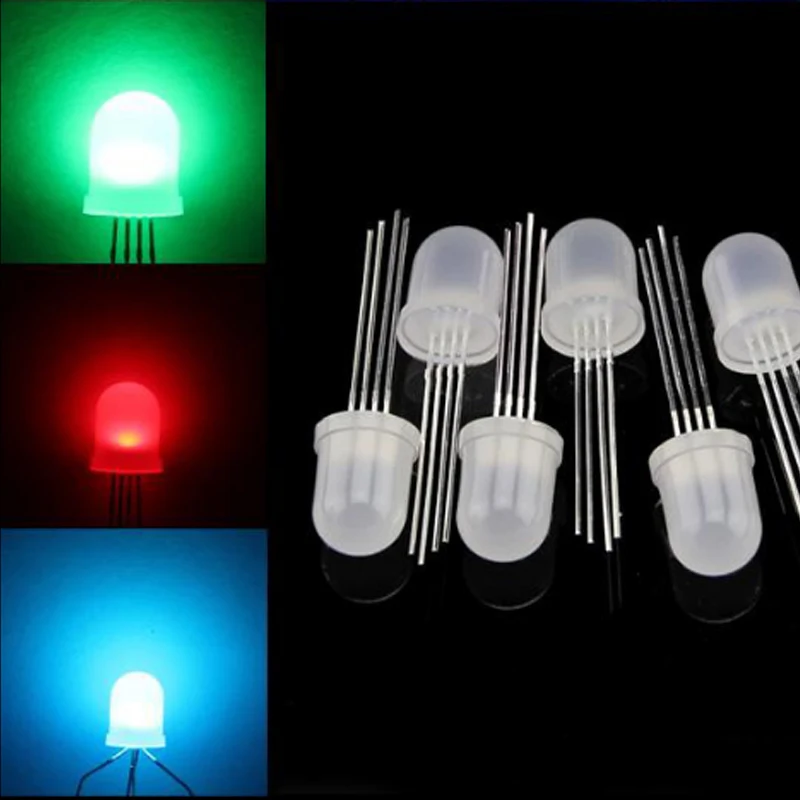

Светильник: красный, зеленый, синий
Абсолютная максимальная оценка (Ta = 25 ℃)
Обратный ток: 100 A
Максимальный ток (обязанность = 0,1, 1 кГц):100 мА
Диапазон температур:-30 ℃ ~ + 85 ℃
Derating линейный от 25 ℃: 0,4 мА/℃
Диапазон температуры свинцовой пайки: 260 ℃ в течение 5 секунд
Электро-оптические характеристики (TA = 25 ℃)
Посылка включает в себя:

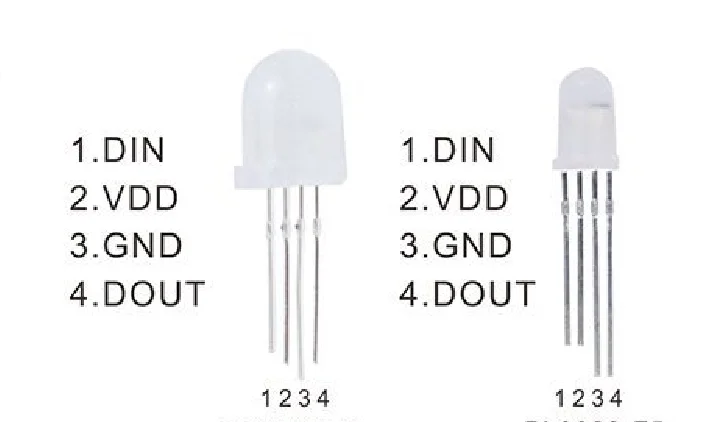

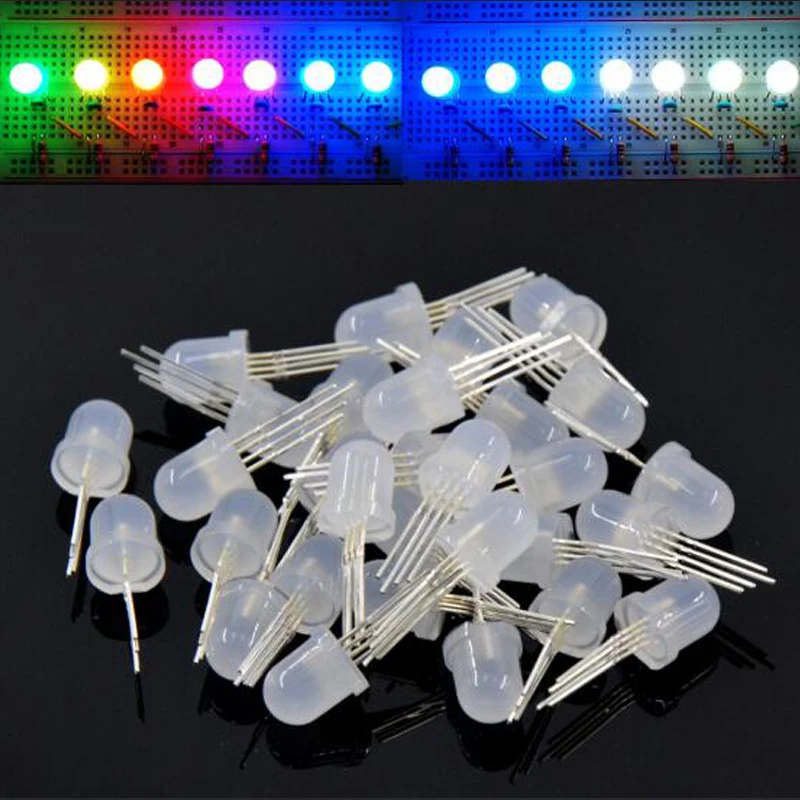

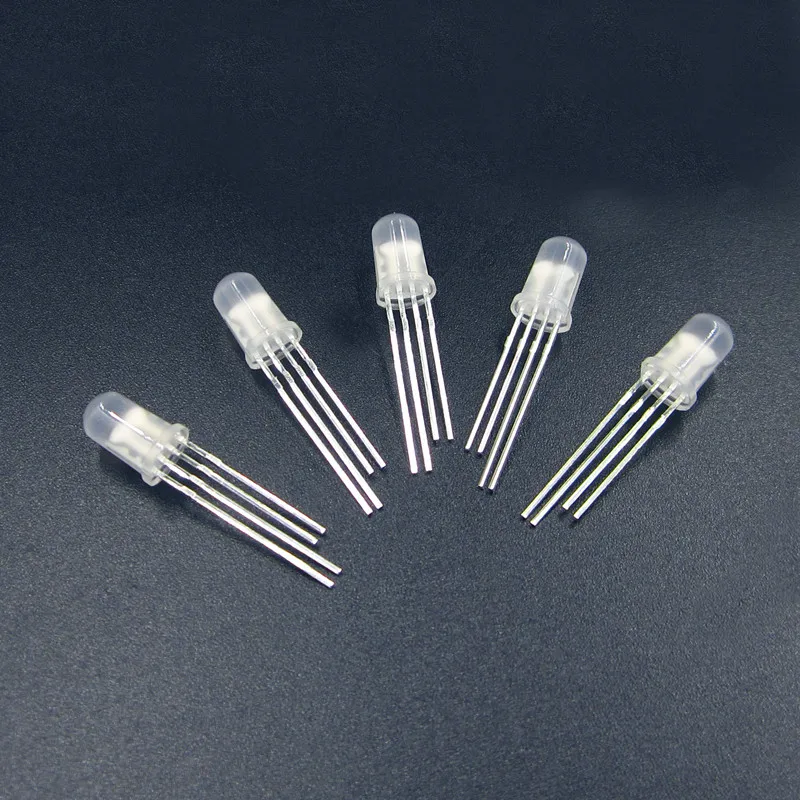

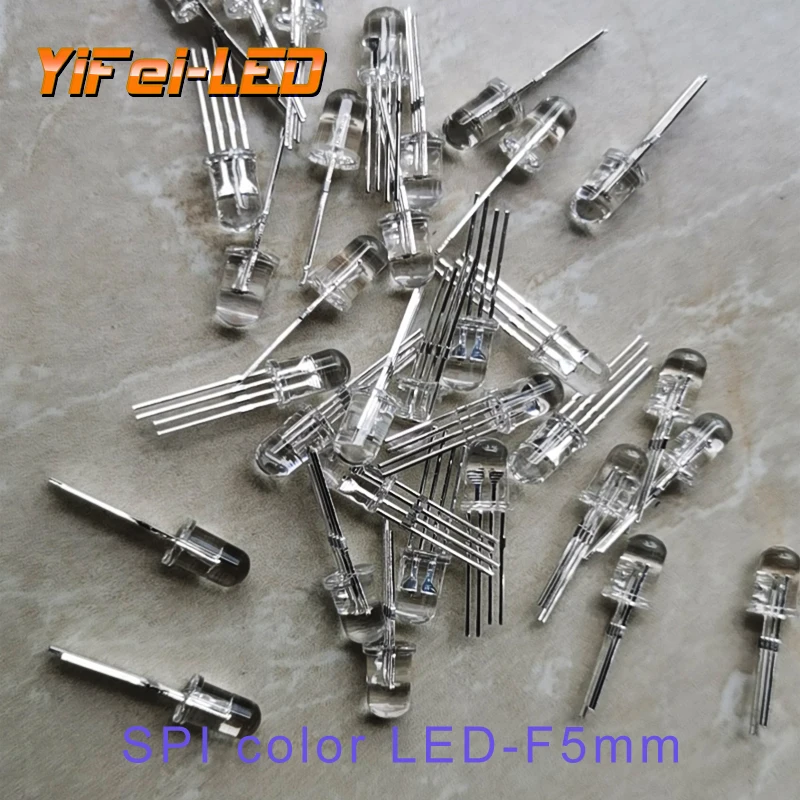

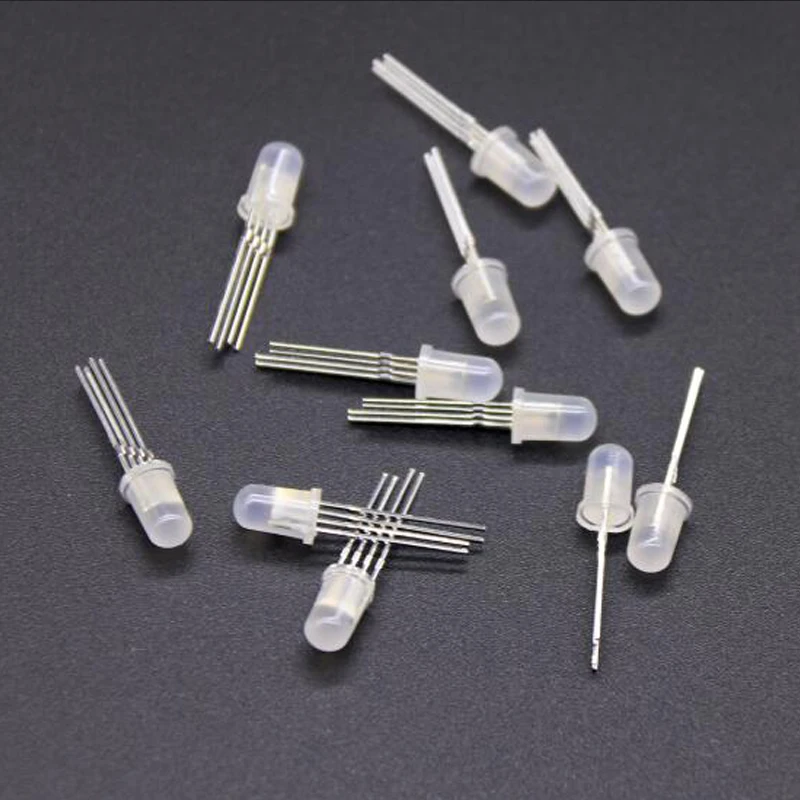

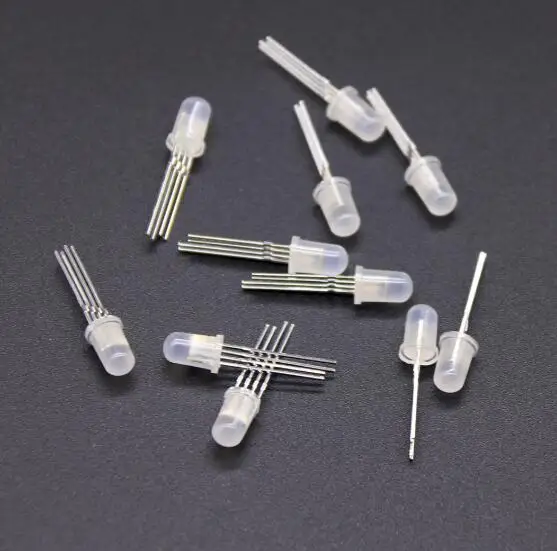

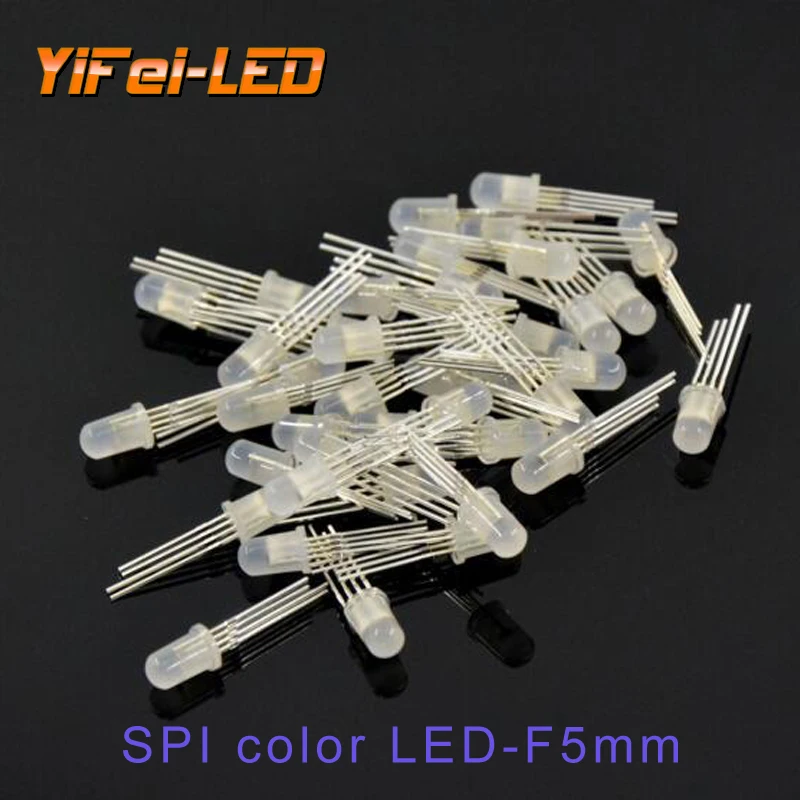

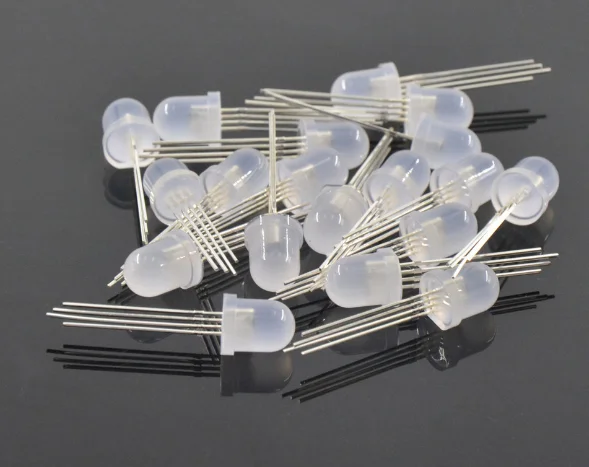

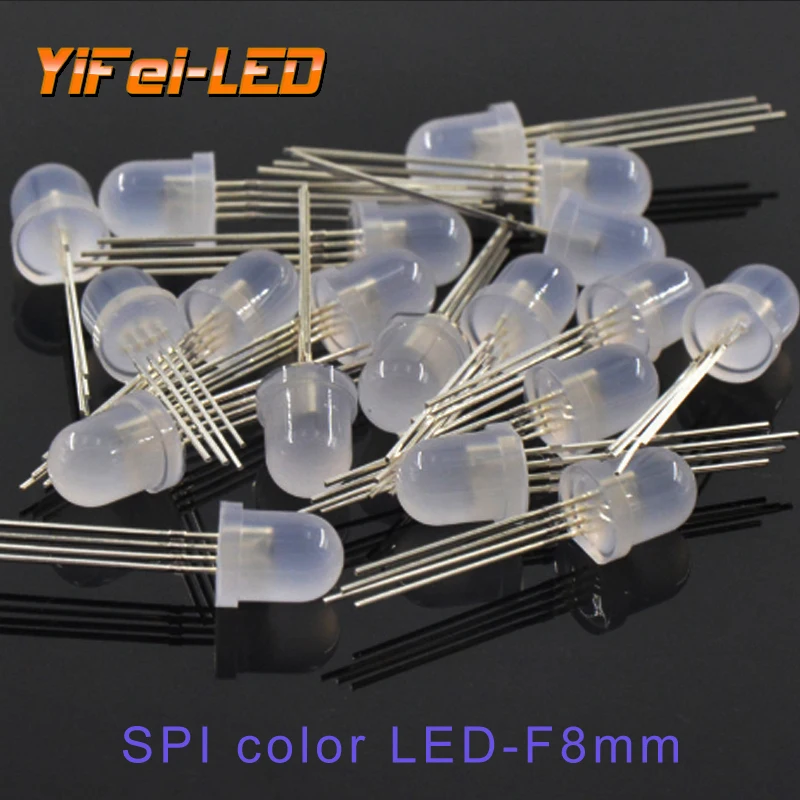

5 ~ 1000 шт YF923 5 мм/8 мм круглые RGB светодиодный чипы
