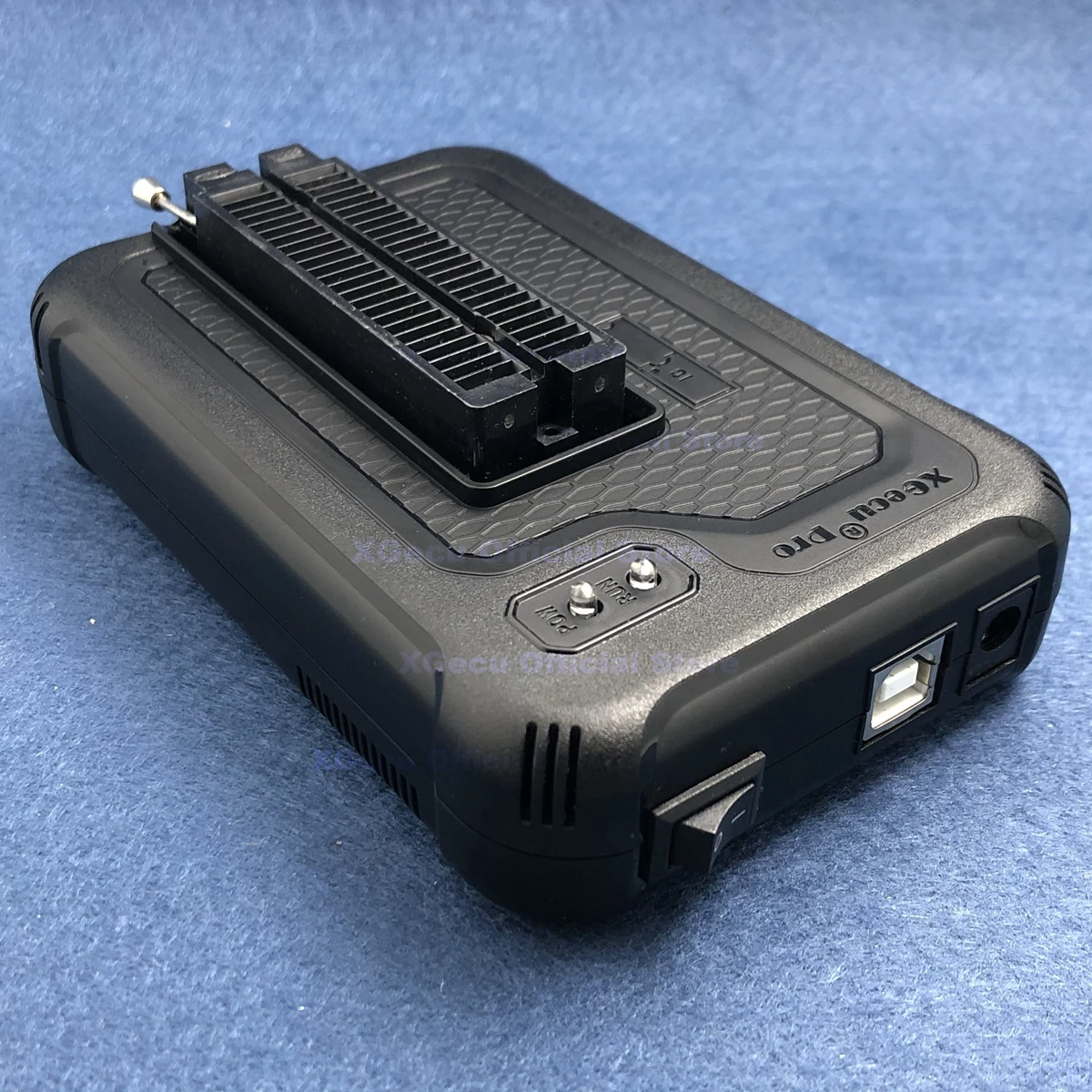

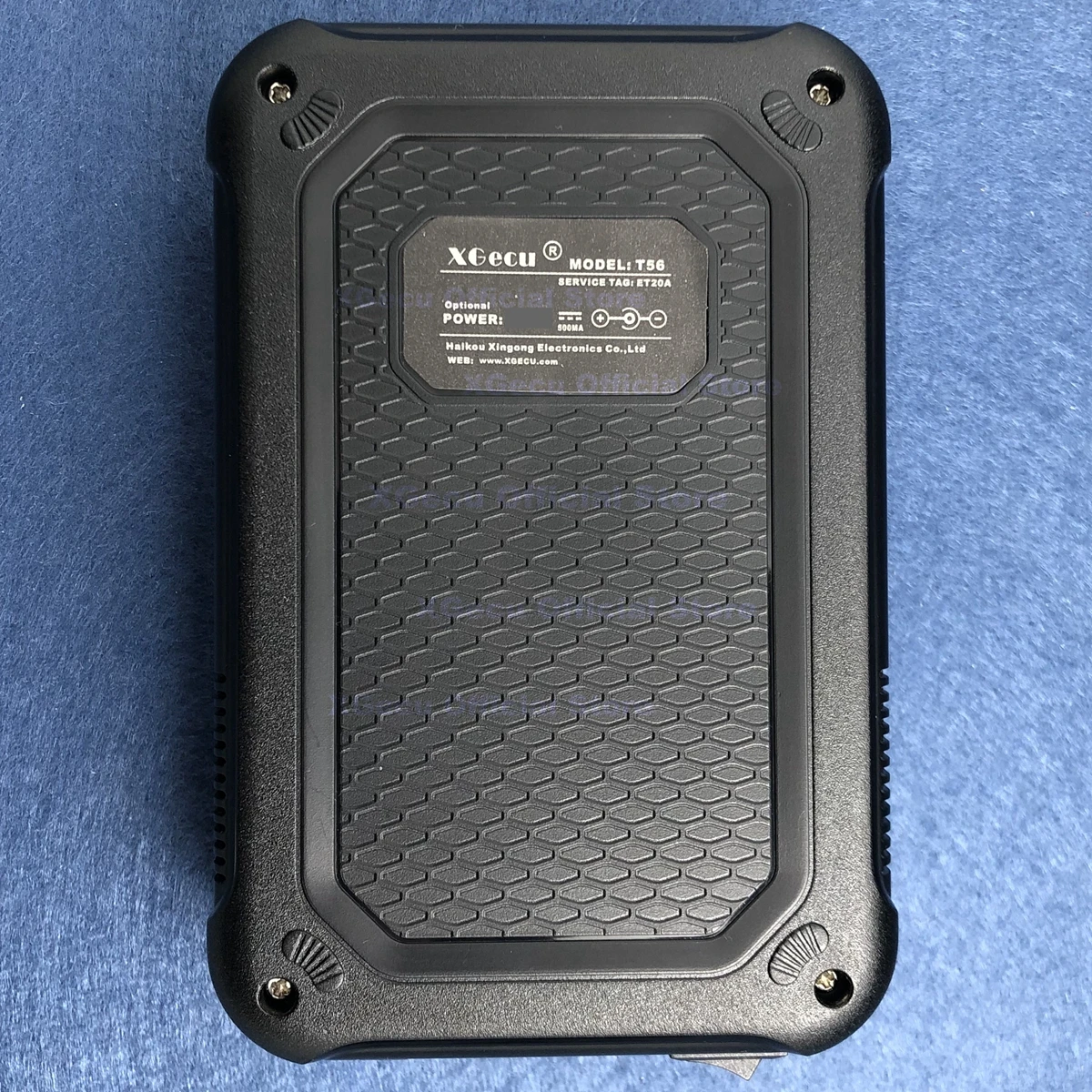

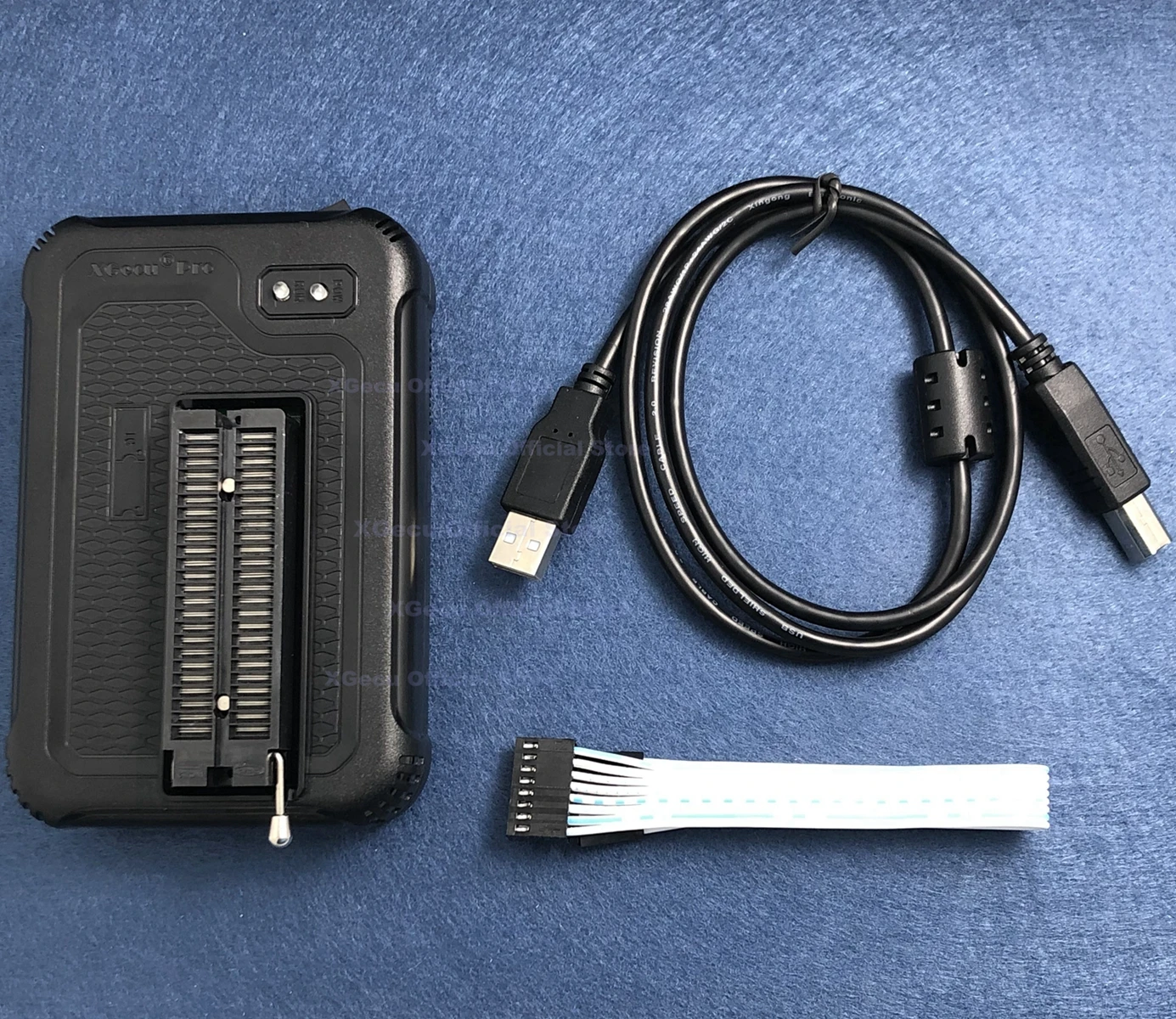

V11.90 XGecu T56 программатор 56 Pin драйверы ISP поддержка 28610 + ICs для PICNAND FlashEMMC TSOP48 TSOP56 BGA 486364153169

Описание:

XGecu T56 Универсальный программист56 PВ DriversSupport 20000 + ICs для Nor Flash / NAND Flash / EMMC TSOP48 / TSOP56 / BGA48 / BGA63 / BGA64 / BGA100 / BGA153 / BGA162 / BGA169 / BGA221

Высокая Скорость Универсальный окружности головы 56-шпильки мощный pindrivers программист, нет адаптера, требуемого для каких-либо устройств DIL. Полностью открытый адаптер программирования и конкурентоспособная цена. Дизайн сфокусирован на программировании памяти высокой емкости. Замечательная производительность, ультра быстрая скорость программирования, очень маленький и портативный. Классный внешний вид, низкое энергопотребление, Отличная стабильность работы. Флуоресцентный 1. Поддержка более широкого диапазона чипов, большая емкость, более высокая скорость:

Основание TL866II Plus Добавить поддержку Nor Flash / NAND Flash / EMMC Флуоресцентный

Используйте r-friendly программный интерфейс, простой в использовании, больше функций, Простота обновления программного обеспечения

Ультра-высокая производительность, подходит для небольших пакетных программ ниже 5000, также подходит для разработчиков и профессионального технического персонала.

Поддержка Модели чипа: 24/25/26/93 серийный EEPROM, 27/28/29/36/37/39/49/50 EPROM, Paged EPROM, Флэш-память (NOR, NAND, SPI NAND, EMMC, NVRAM, SRAM, CPLD (GAL) и т. Д. Поддержка посылка: добавить DIP42/PLCC44/SOP44/QFP44/TSOP48/TSOP56/BGA48/BGA63/BGA64 /BGA100/BGA153/BGA162/BGA169/BGA221 на основе 866ii.

NAND EMMC поддерживает максимальную емкость до 256 г

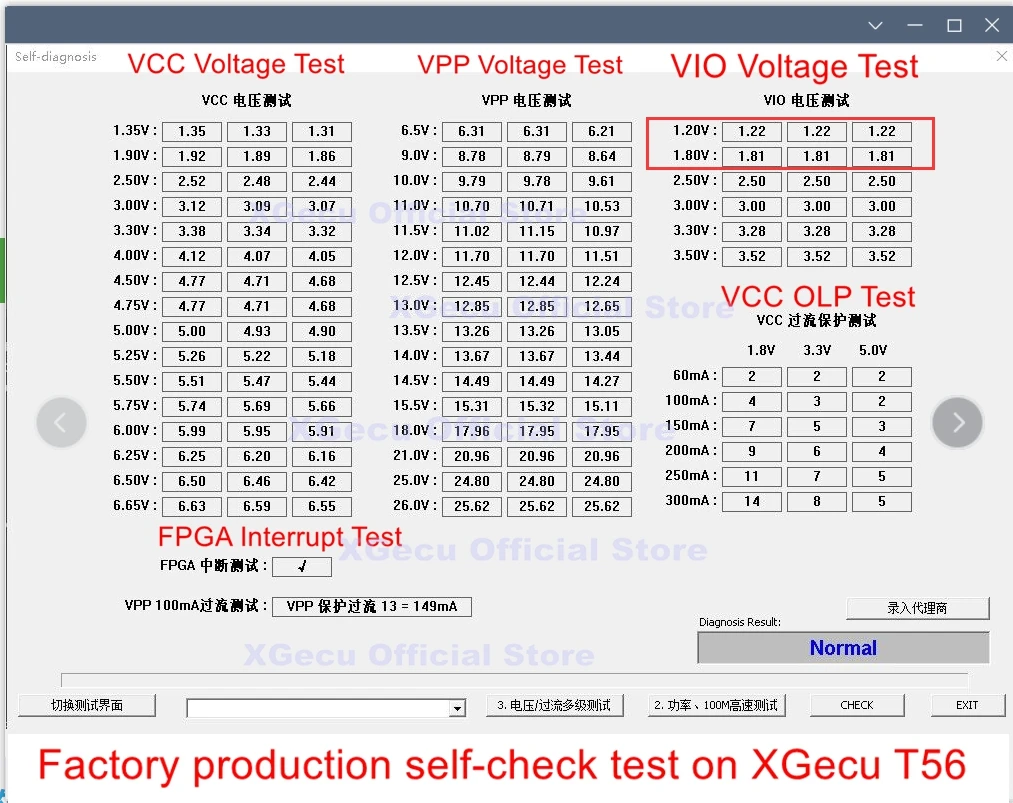

Список устройств поддержки XGecu T56: Xgecu.com/MiniPro/T56_List.txt (Обратите внимание: перед покупкой убедитесь, что модели чипов, которые вы хотите программировать, находятся в списке поддержки!) Флуоресцентный 2. Параметры программиста Флуоресцентный (1). 32-битный MCU 200 МГц + Xilinx SP6 FPGA структура, USB2.0 HS 480 МГц трансмиссия (2). Окружности головы 56-шпильки мощный pindrivers ввода-вывода дизайн. Все контакты имеют максимальную рабочую частоту 50 МГц и высокую надежность. (3). Стабильная и надежная 8 пин в цепи программирования ISP интерфейс, провод Длина составляет более 30 см, и он может общаться надежно на 25 МГц. 25 серий/EMMC программирование в цепи с максимальной тактовой частотой 40 МГц-50 МГц (4). VCC напряжение 1,2-6,5 V 64 уровней регулируется VPP напряжение 6,5-25V 64 уровней регулируется IO напряжение сигнала связи непрерывно регулируемое 1,2 V-3,6 V VCC 120MA-320MA защита от перегрузки по току постоянно регулируется VPP 120 мА защита от перегрузки по току. (5). Потребляемая мощность: 5 в <500 мА. Все чипы не требуют внешнего источника питания. Он может быть подключен к внешнего источника питания 5V-5,5 V 500MA для канале имеется несколько программирования. Внешняя мощность может питаться от зарядного устройства мобильного телефона или зарядного устройства pal можно увидеть везде. Программатор имеет множественную защиту для внешнего источника питания: Защита от перенапряжения/защита обратного соединения/Защита от перегрузки по току/Подсказка низкого напряжения. (6). Напишите памяти на носителе EMMC Скорость: 12 МБ/с.-25 МБ/с. Скорость чтения EMMC: 14 МБ/с./с-45 МБ/с./с в 2-5 раз быстрее, чем у аналогичных программистов. (Это важно для чипов большой емкости, 64 ГБ чипы EMMC, Если 10 МБ/с./с (средний программист не может достичь 10 МБ/с./с) Чтение занимает 6400 секунд, T56 обычно достигает более 20 МБ/с., до 3000 секунд) Способность обрабатывать чрезвычайно высокие скорости, что означает, что аппаратное обеспечение программиста имеет большую стабильность на более низких скоростях (7). Открытая функция самопроверки, самопроверка каждого VPP/VCC /GND/ IO

По сравнению с общим 48-pin Универсальный программатор, окружности головы 56-контактный полный флеш-накопитель 8 более универсальный портов ввода-вывода. Преимущество 56 универсальных дисков заключается в том, что все чипы ниже 56 контактов нужны только один адаптер в той же посылка.

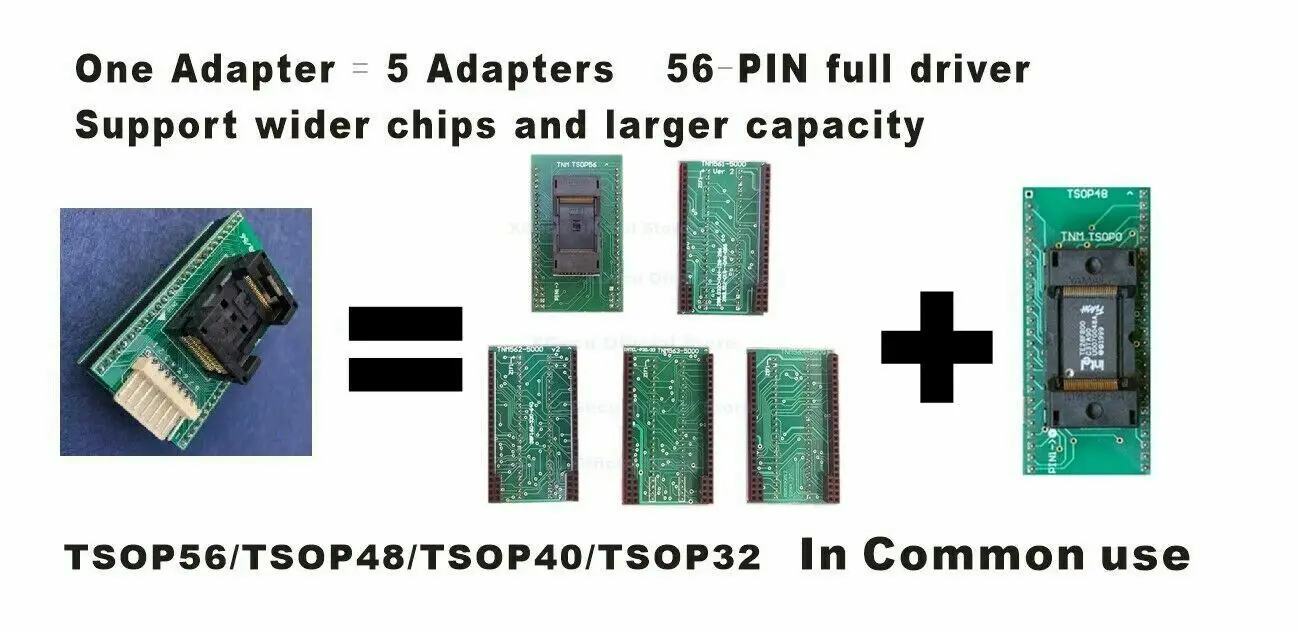

Пример: Обычный адаптер TSOP56, который может программировать все TSOP56, TSOP48, TSOP40, TSOP32 на t56. Один TSOP56 адаптер эквивалентен удобный емкостный Мини-стилус, служащий также в пяти адаптеры для данного товара 48-pin Универсальный программатор.

4. Высокая производительность с оптимальным дизайном программного обеспечения и оборудования

5. Поддержка высокого напряжения, Наивысшее напряжение достигает 25,0 в

Программист T56 решает несоответствие между высоким напряжением и высокочастотными контактами. Поддерживает высокоскоростное и высоковольтное программирование.

Вы можете напрямую программировать много 27C серия и серия MCU, которые требуют Высокое напряжение VCC (6,5 V) и VPP (12V-алюминиевая крышка, 25В)

6. Высокоскоростное Программирование SPI NAND FLASH

SPI NAND Flash имеет широкий спектр приложений на мобильных устройствах, приставных коробках, картах данных, телевизорах и т. д. Он совместим с флеш-контактами различной емкости и использует меньшую посылка (WSON8 является типичным)

Функция SPI NAND:

1. Поддержка OTP программирования 2. Поддержка внутренней функции включения/выключения ECC 3. Поддержка чтения UID (уникальная подпись) 4. Поддержка нескольких операций с файлами 5. Поддержка NAND параметров пользовательской функции, (новые чипы могут быть добавлены пользовательскими параметрами) 6. Сдержанный пользовательский интерфейс обеспечивает бесплатную техническую поддержку для плохого управления блоком и алгоритм ECC. Мы можем настроить в соответствии с требованиями пользователя. 7. Скорость программирования регулируется. 8. Поддержка режима QUAD X4 или SPI X1. 9. Поддержка программирования ISP в режиме X1 (ISP достигает 4 м байт/сек).

SPI NAND обычно является чипом емкости 1-4 Гб. Для чтения и записи полных данных чипа 1 Гб, T56 требуется только 12s + 13s = 25 секунд. Более чем в 10 раз больше скорости некоторых подобных продуктов. (Высокоскоростное Программирование без использования специального адаптера)

Ожидание очень неудобно, T56 может значительно сократить время ожидания

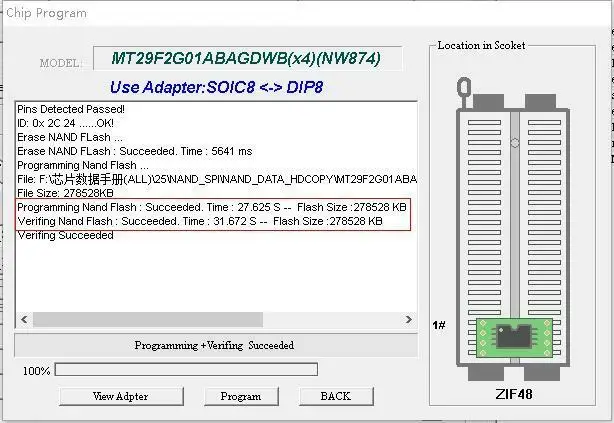

Программирование MT29F2G01ABAFD с полными данными. Только 27S + 31S

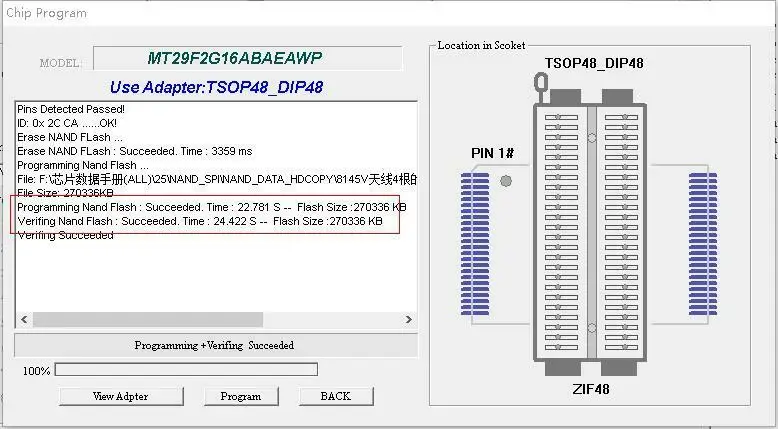

7. Высокоскоростное Программирование параллельной вспышки NAND

Функции параллельного NAND для параллельного:

1. Поддержка OTP программирования 2. Автоматическая индентификация поддерживается стандартом ONFI 3. Поддержка чтения UID (уникальная подпись) 4. Поддержка нескольких операций с файлами 5. Поддержка NAND параметров пользовательской функции, (новые чипы могут быть добавлены пользовательскими параметрами) 6. Сдержанный пользовательский интерфейс обеспечивает бесплатную техническую поддержку для плохого управления блоком и алгоритм ECC. Мы можем настроить в соответствии с требованиями пользователя. 7. Часы программирования регулируются.

Параллельная емкость NAND может достигать более 256 ГБ, а максимальная скорость T56 может достигать в 2-5 раз скорости некоторых аналогичных продуктов.

Ожидание очень неудобно, T56 может значительно сократить время ожидания

8. Функция программирования EMMC специальное введение (1). Большинство функций EMMC программиста, который может выполнять одну из основных операций массового производства на EMMC (Также может быть запрограммирован с 4 машинами в одном компьютере) Загружайте файлы проекта, загружайте все параметры сразу и напрямую программируйте. Скорость чтения и записи до 12 МБ/с.-45 МБ/с. (2). Введение функции EMMC 2,1: функция анализа: Анализ содержимого оригинального чипа и отображение следующих результатов: Информация о производстве микросхем дисплея Визуальный дисплей использования чипа до 8 разделов Каждый раздел показывает, защищен ли он от записи, можно читать, можно переписать или удалить Показывает, является ли весь чип временно или постоянно защищенным Показать, защищен ли чип паролем Показать ли Чип использует 32-битный безопасности код проверки подлинности, чтобы написать в RPMB. Показать другие важные параметры ECSD/CSD/CID Вы также можете прочитать ECSD / CSD / CID файл в этот программист для ввода анализа нагрузки Также можно выполнить общий анализ файлов ECSD, читаемых другими программами 2,2: функции чтения/записи (все функции могут быть завершены с помощью одной кнопки) Чтение CID / CSD / ECSD. Ясная полная-чиповая временная защита записи перед программированием Четкие временные группы защиты записи перед программированием Удалите чип перед программированием Перед программированием проверьте чип Программирование 32-битный ключа проверки подлинности Проверка паролей чипа Config Partiton Чтение и программирование в BOOT1 Чтение и программирование на BOOT2 Чтение и программирование в RPMB Чтение и программирование в GP1 Чтение и программирование в GP2 Чтение и программирование в GP3 Чтение и программирование в GP4 Чтение и программирование пользовательских данных (область пользователя) Настройка временных групп защиты записи Установка постоянных групп защиты записи Настройка пароля (или Сброс пароля) Программирование ECSD Программирование CSD Автоматическая проверка всех вышеуказанных операций после программирования (3) . Функция программирования ISP in-circuit 3,1 ультра-высокая стабильность ISP программирование в цепи, длина провода может быть до 25 см, рабочая частота 25 МГц, надежная работа, Если длина не превышает 10 см, ее можно использовать при частоте 40-50 МГц. 3,2 ISP также может использовать 4-битный режим, скорость работы увеличивается до 4 раз (4) . Другие функции EMMC 1. Рабочая частота и рабочее напряжение EMMC можно регулировать вручную. 2. Данные области пользователя можно читать и записывать в нескольких файлах. 3. Если есть пароль При стирании, это заставит стереть 4. Пароль может использовать обычный пароль или зашифрованный пароль SHA1 5. Значение ECSD / CSD может быть загружено из файла ECSD_CSD или вручную установлено пользователем 6. Игнорируйте ошибки CRC во время чтения 7. Дополнительная автоматическая проверка после завершения работы по чтению. 8. Информация об устройстве включает в себя карту высокой четкости и ISP проводку 9. EMMC имеет отображение скорости в реальном времени во время операций чтения и записи, а окончательный Средний дисплей скорости

(5). Адаптер EMMC и ISP соединение

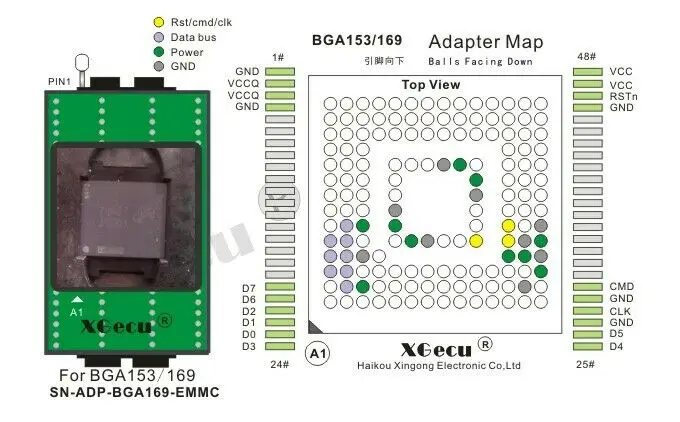

BGA153/169

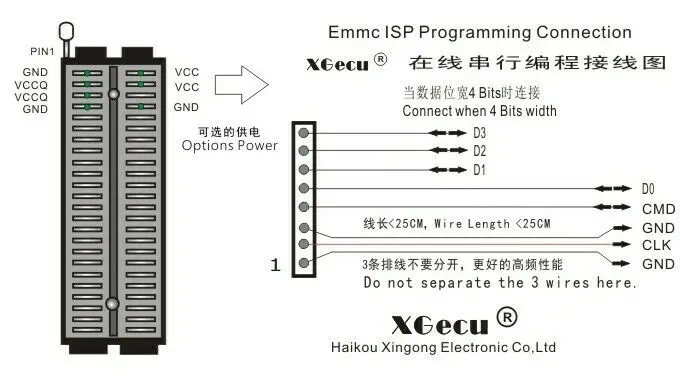

EMMC ISP соединение (4 бит или 1 бит)

9. Высокоскоростное Программирование параллельной серии 28/29

T56 может поддерживать до 2 Гб емкости параллельного или флэш-28/29. И используйте один адаптер TSOP56.

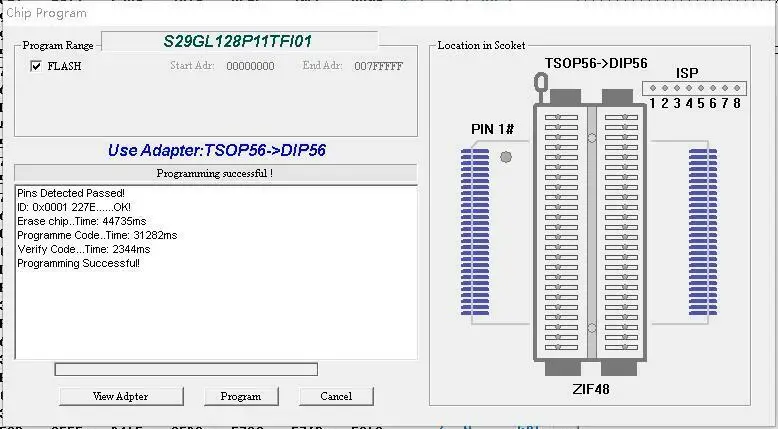

Обычные 48-pin программист поддерживает только до 256Mb. И нуждаются в 4 различных адаптеры для сим-карт. Пример: S29GL128P11TFI01

Флуоресцентный 10. Иллюстрация других адаптеров, используемых программистом Флуоресцентный XGecu T56 programmer-это 56-контактный полноприводный программист, который является общим для всех чипов в той же посылка в пределах 56 контактов. Каждый адаптер имеет четкую подсказку в программном обеспечении, Функция проверки контактов расположена к контактному номеру чипа. Адаптер не требуется для любых устройств DIL, все адаптеры программирования полностью открыты, адаптер шифрования не используется. Вы можете купить универсальный адаптер или сделать свои собственные адаптеры. Эта функция принесет клиентам несравненное удобство, это сэкономит вам много денег.

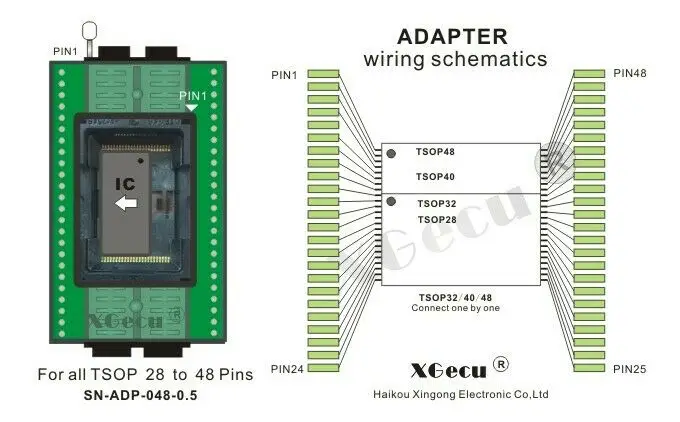

TSOP32/TSOP40/TSOP48

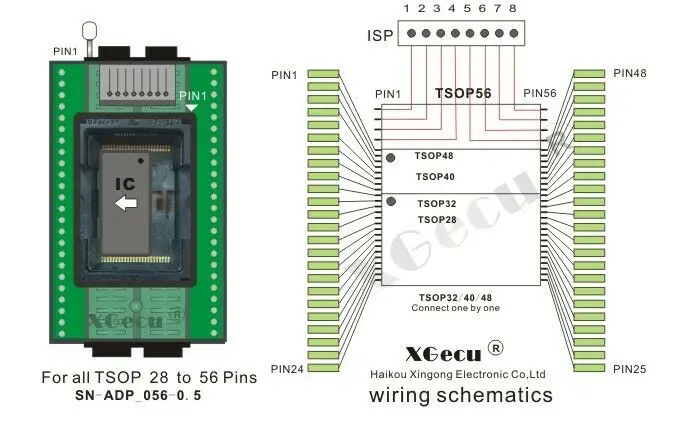

TSOP32/TSOP40/TSOP48/TSOP56

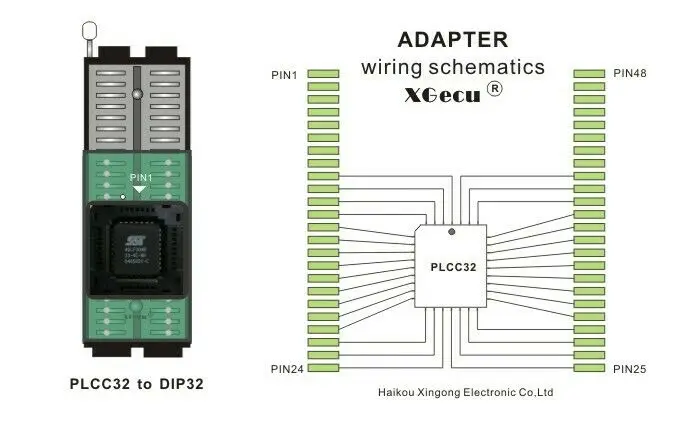

PLCC32

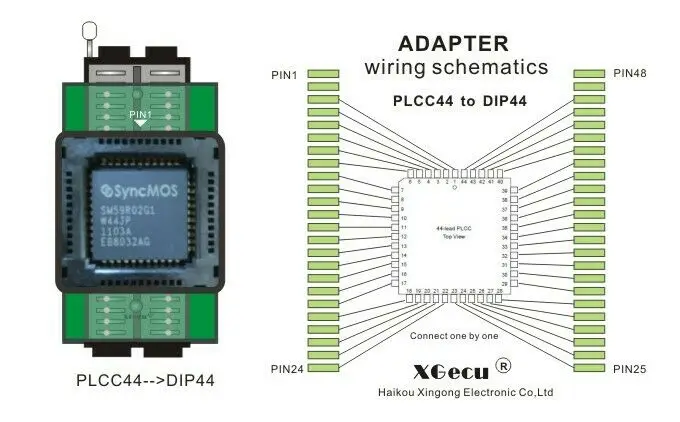

PLCC44

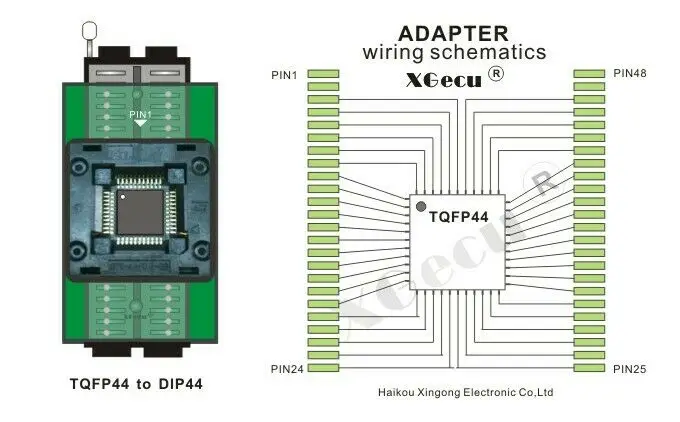

TQFP44

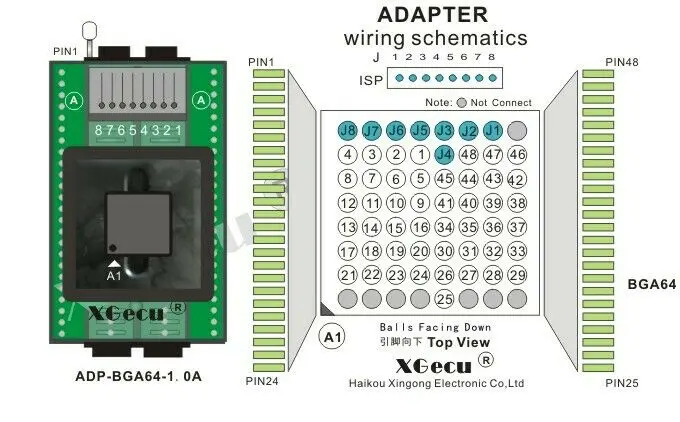

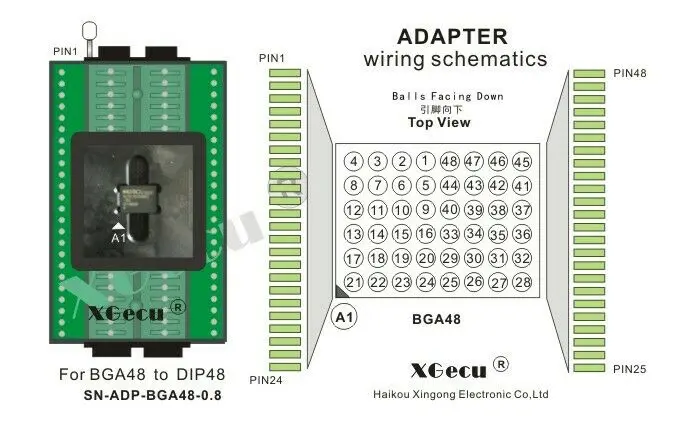

BGA48

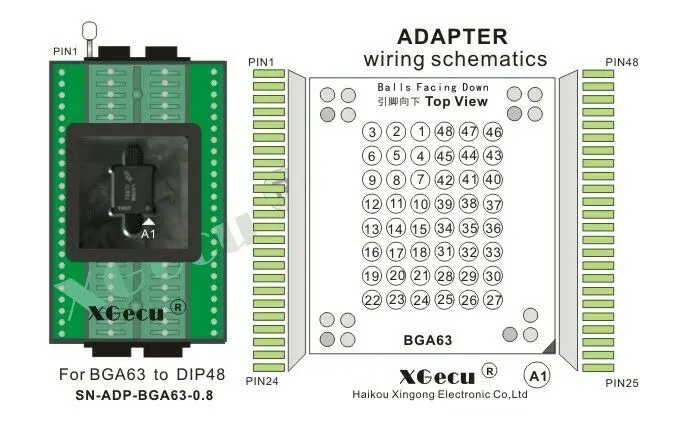

BGA63

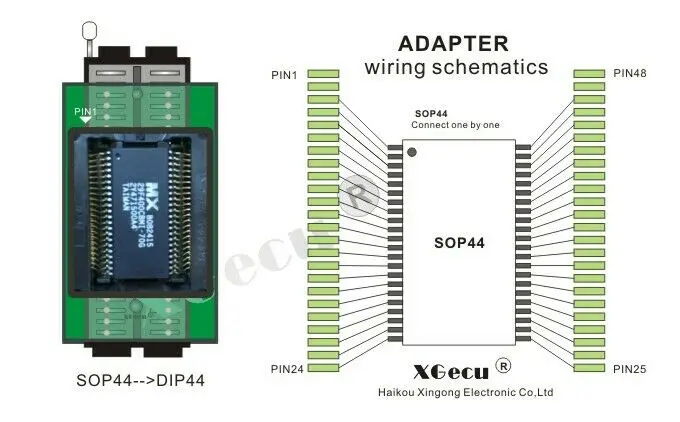

SOP44

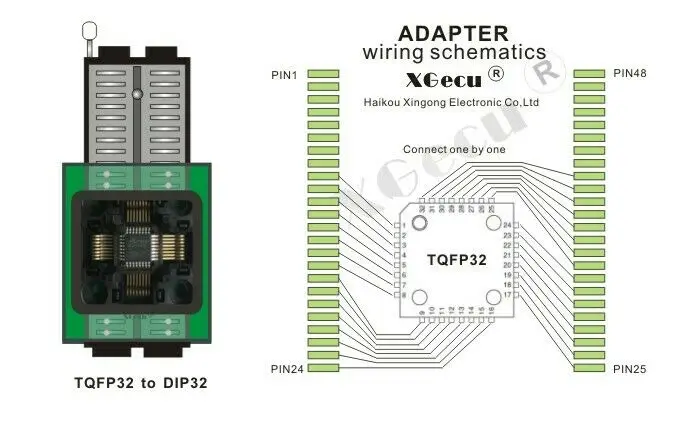

TQFP32

Флуоресцентный Ожидание обновления Флуоресцентный Нет лучшего, только лучше. Этот программист был разработан и протестирован в течение длительного времени, И его функции были довольно хорошими. НоИз-за большой рабочей нагрузки, это займет больше времени, чтобы улучшить

Любые предложения, которые вы можете предоставить на T56, помогут нам улучшить варианты продукта в будущем. Спасибо.
