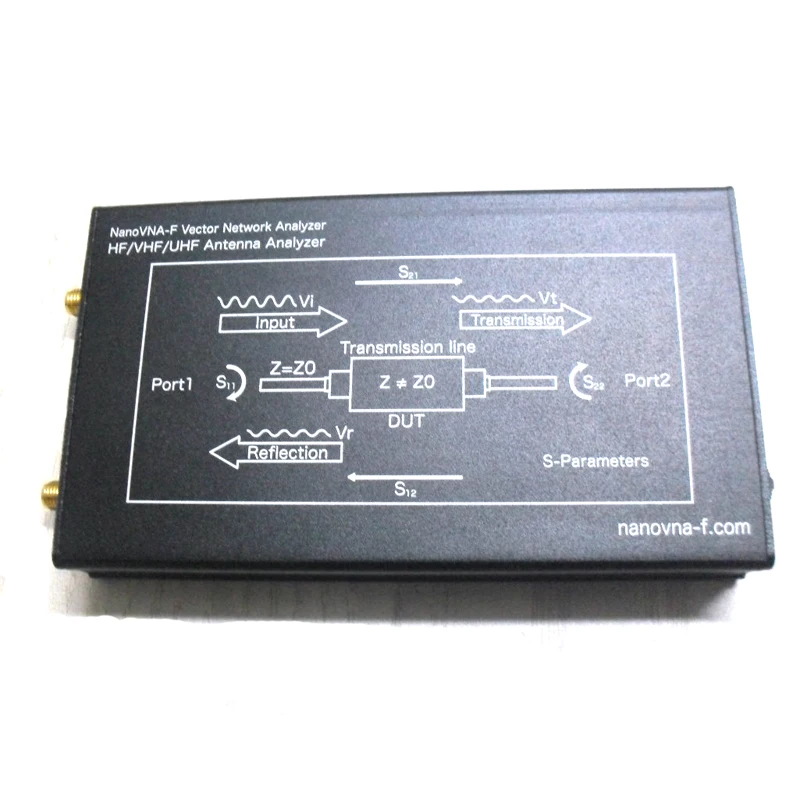

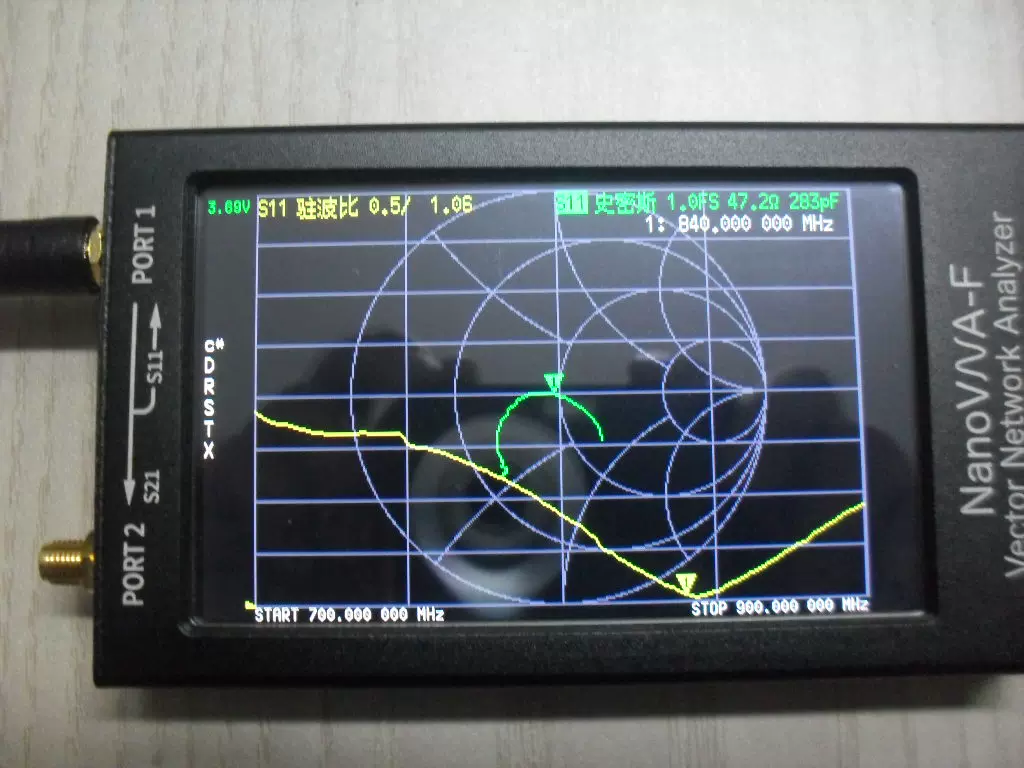

Аппаратные функции NanoVNA-F включают следующие улучшения: 1. Использование4,3 дюймовый IPS TFT ЖК-экранБлагодаря большему углу обзора хорошо видно при сильном светильник щении на улице; 2. Переключитесь на большую емкость 5000 мАч/3,7 вЛитиевая батарея обеспечивает более длительное время ожидания одновременно, расширенный интерфейс USB, который можно использовать в качестве внешнего аккумулятора, когда прибор не используется в обычном режиме; 3. Переключитесь на мощный ток зарядки 2A, а время зарядки короче; 4. Переключитесь на пульсатор большего размера с лучшими ощущениями работы; 5. Переключитесь на больший выключатель питания, обеспечивая лучшее ощущение работы; 6.Поддержка переключения меню на китайском и английском языках; 7. Обновите пользовательские программы через виртуальный U-диск; 8. Оснащен алюминиевым корпусом для защиты на головка SMA и уменьшения внешних электромагнитных волн на помехи инструмента;
NanoVNA-F имеет диапазон измерения 50k-1,5 ггц.Частота измерения гармонической диффузии выходного сигнала тактового чипа SI5351 составляет 1500 МГц.При 600-1 ГГц динамический диапазон S11 составляет 40 дБ (коэффициент волновой станции менее 1,02).В то же время, металлический экран предназначен для передней части RF, что делает динамический диапазон S21 лучше, чем 60 дБ во всем диапазоне частот.

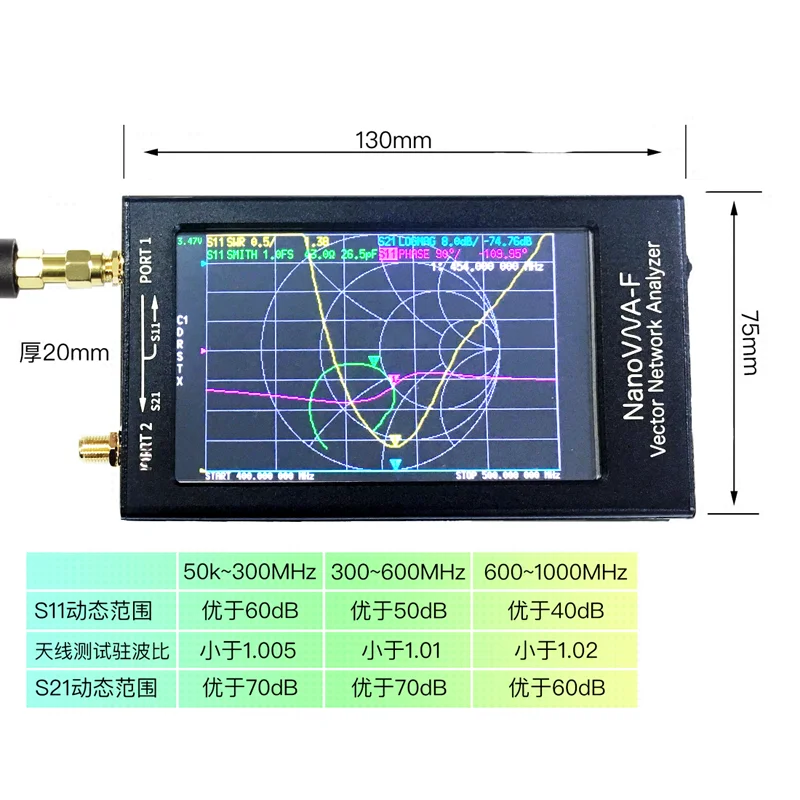

● Размер: 14 см * 7,5 см * 2 см (длинаШиринаВысота)
● Вес нетто: 400 г
● Частота измерения: 50 кГц ~ 1500 МГц
● Радиочастотный выход: -13 дБм (максимум-9 дБм)
● Точность частоты: <0,5 ppm
● Порт КСВ: <1,1

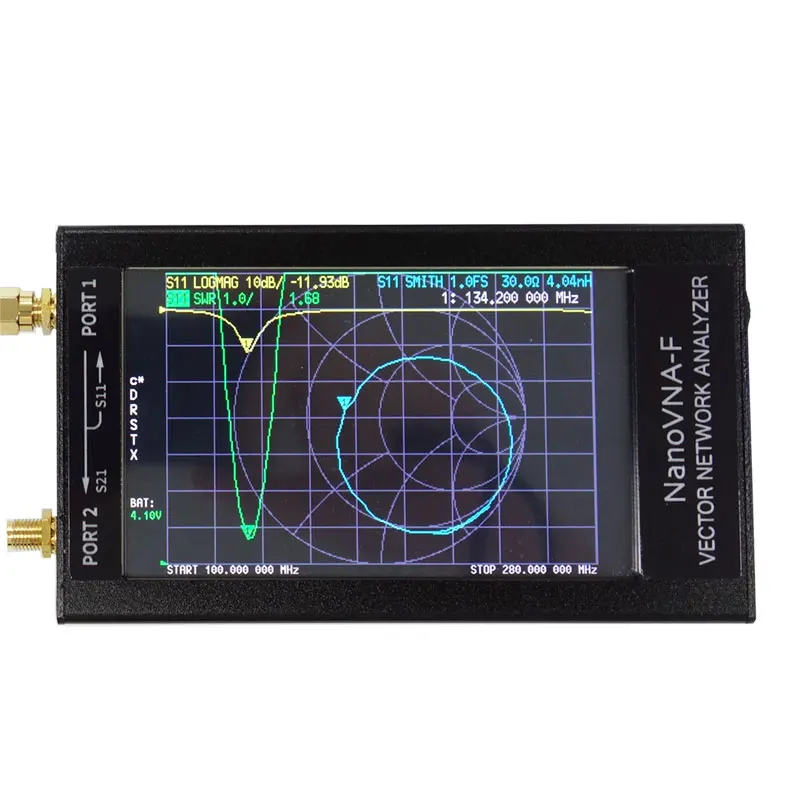

●Дисплей: 4,3 дюйма IPS TFT (800x480) (экран четко видно на открытом солнце)
● Интерфейс USB: режим связи USB Type-C: CDC (последовательный)
● Потребляемая мощность: USB 5 В, 5000 мА (встроенный мАч/3,7 вАккумулятор, 18 часов теоретического срока службы, максимальный зарядный ток 2 А)
● Выходная мощность: 5 В/1 а поддерживает телефоны Android и Apple(Функция внешнего аккумулятора)
● Количество точек калибровки: 101
● Количество точек сканирования: 101
● След дисплея: 4, отметка: 4, Сохранение настроек: 5
● Время сканирования: около 1,9 с/1 раз (Полный диапазон частот 50 кГц ~ 1500 МГц)
