Спецификация:
Модель: BG6300
Размер стола: 300*90 мм
Ход по оси X: 200 мм
Ход по оси Y: 50 мм
X Регулировка шкалы по оси Y:
1 круг = 1,25 мм
Метки деления = 0,05 мм
Свинцовые винты m8x1, 25
Особенности:
Стол подходит для мини-дрели и серии держатель дрели.
Также подходит для других подходящих машин.
Рабочий стол состоит из нескольких регулируемых слотов из алюминиевого сплава «Ласточкин хвост», может гарантировать минимальное пространство и обеспечить точность.
Рабочий стол с тремя Т-образными пазами, стандартный размер 15x8x6 мм.
Шкала находится перед подвижным расположением.

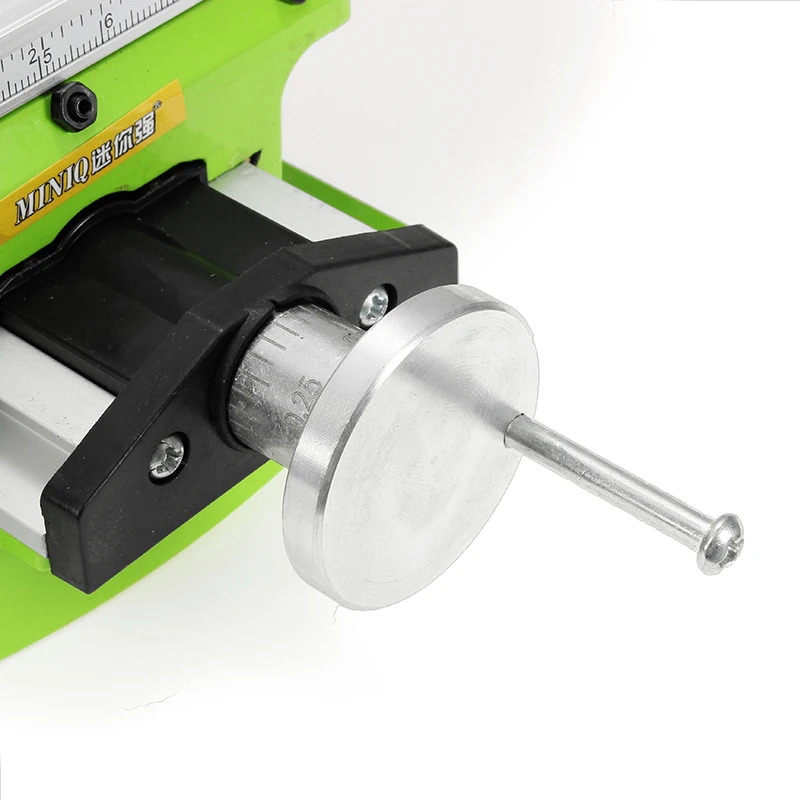

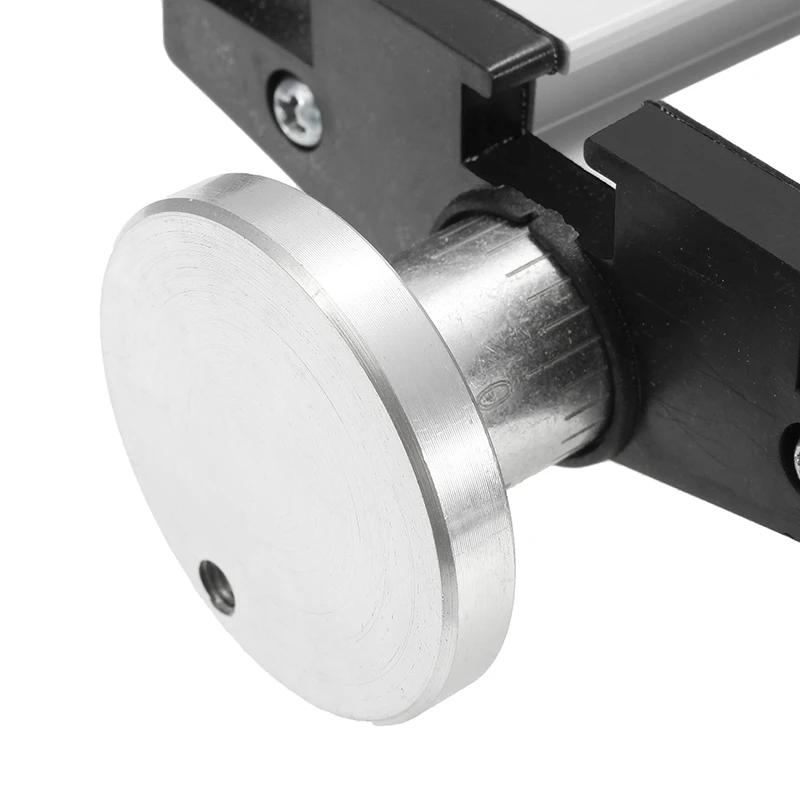

Маховик с нулевой регулировкой вращается на 1,25 мм. Решетка равна 0,05 мм.
Расстояние по оси X Y составляет 200 мм, ход 50 мм.
Размер рабочего стола 310x90 мм и высота 76 мм, включая два рабочих зажима.
Посылка
1x мини-многофункциональный стол
Подробнее:
Руководство на английском языке:
PAGE0:
Уважаемый покупатель: Здравствуйте!
Прежде всего Благодарим Вас за покупку продукции компании, надеемся дать вам работу и жизнь, чтобы обеспечить большее удобство и бесконечное удовольствие! Перед использованием технологии, пожалуйста, убедитесь, что ознакомились с этим руководством подробно, вы должны следовать инструкциям, содержащимся в инструкциях, необходимых для безопасной работы.
Многоцелевой стол с настольной дрелью можно использовать как фрезерный станок для достижения высокой точности координатного сверления и небольшого фрезерования.
При использовании этого стола обязательно следуйте правилам безопасности настольных и фрезерных станков и помните, что Таблица координат-это изысканный, миниатюрный, легко повреждаемый инструмент, поэтому будьте осторожны и принимайте необходимые меры защиты, чтобы обеспечить безопасность использования. Пожалуйста
Страница 1:
Многофункциональный мини верстак инструкция по эксплуатации
Технические данные
Модель BG-6300
Размер рабочего стола 310x90
X-Axis Travel 200...
Ход оси Y 50...
Ручка вращения односторонний ход 1,25 1,5...
Зажимной паз 34...
Примечание: указанная выше единица данных-мм. Пожалуйста, проверьте, что упаковка продукта не повреждена, откройте посылка вку, затем многоцелевой мини-стол Поставьте на плоский стол (в соответствии с рис. 1) сначала ознакомьтесь с важными компонентами таблицы (6300 пример).
Рис. 1
Верстак
Крышка верстака
Регулировочный винт
Таблица активности
Маховик
Базовая пластина
Торцевая крышка
База
Страница 2:
Предупреждение:Пожалуйста, не перегружайте использование, не подвергайтесь деформациям, поломкам и другим повреждениям, а также опасным несчастным случаям!
[Установка] 1. Установка неподвижного стола универсальный стол для использования в конструкции небольших сверл и подставок для сверл, основание с винтовым монтажным пазом, просто используйте гайку М8, которую можно закрепить с помощью настольного сверла или основания держатель дрели.
Применение
1. Установите шкалу на ручном колесе на круге шкалы, вращающейся, можно установить на биту «0» для облегчения просмотра, расчета подачи, помимо стола также оснащена подвижной шкалой для регулировки оси.
2. Отрегулируйте направляющий зазор моделей C6300 / 6330) перед или после первоначального использования при длительном использовании необходимо сначала проверить зазор между ласточкином хвостом и направляющими, если Многофункциональный зазор настольная рейка слишком большой или слишком маленький, вам необходимо отрегулировать винт (26), Затем Отрегулируйте регулировочный винт (27) для установки зазора и, наконец, заблокируйте гайку снова.
Примечание: отрегулируйте винт, не закручивайте слишком туго, в противном случае зазор слишком мал, сопротивление движению и даже повреждение направляющей: слишком свободный зазор, будет производить качели, удар точности
3. Своевременная смазка и очистка 6350 линейных направляющих и линейных подшипников требуют своевременного добавления смазки, рельсов и винтов для своевременной очистки.
4. Скорость и обработка обработки разных материалов заготовки должны отличаться от скорости подачи и емкости обработки.
Перегрузка или чрезмерное усилие могут привести к повреждению заготовки, инструмента и стола.
Страница 3:

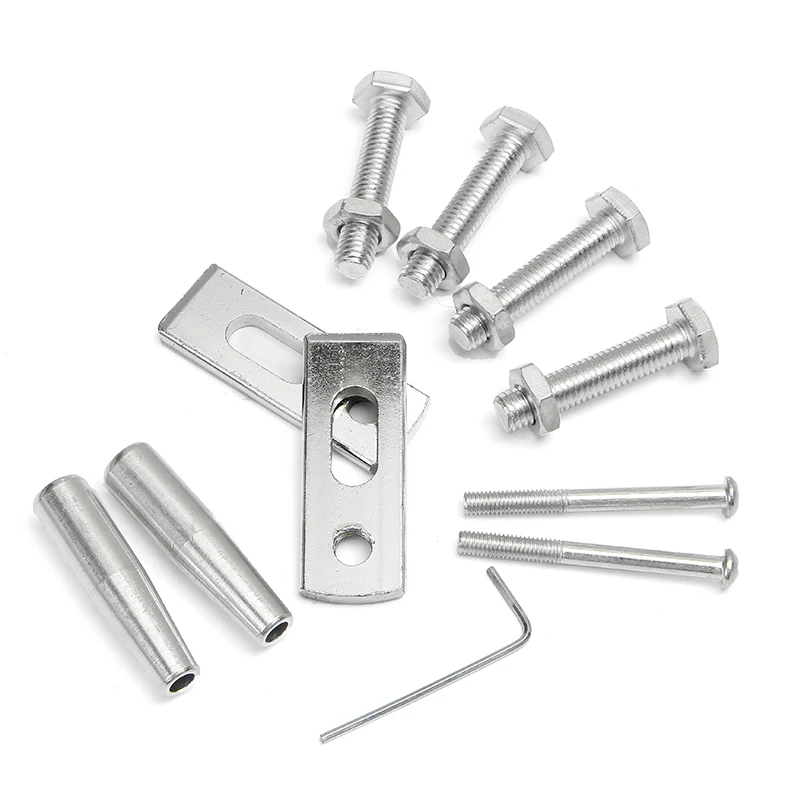

5. Зажим заготовки 6300: аксессуары с помощью пробойника из фанеры, регулируя высоту верхней части винта и гайки под затяжкой гайки для зажима заготовки.
(Рис. 2) 6330,6350: приложение с набором тонких плоскогубцев, зажим заготовки см. (рис. 3) рис. 2 рис. 3 [различные модели характеристик и рекомендаций] BG-6300 Базовая многофункциональная Таблица, доступная по цене, подходит для общего использования.
BG-6330 бутик многофункциональный стол на основе BG-6300 новых улучшенных исследований и разработок, Торцевая крышка из более прочного алюминиевого сплава: для увеличения вращения плоского подшипника более гибкий; основание и активные тумбы усилены жесткой конструкцией:
Характеристики толстых винтов; Используется для более высокие требования. BG-6350 сверхмощный Многофункциональный стол, в дополнение к подходящему для самостоятельного использования, но также компетентный для производственной линии по использованию требований:
Особые рекомендации: BG-6350 с компонентами кронштейна вспомогательного двигателя, с BG-3306 токарным станком по дереву компании, объединенным в набор бусин Будды, бусины Будды с производственным эффектом очень хороши!
Страница 4:
1 крышка ping Cap
2 шестигранные стопорные гайки м10
3 плоских подшипника
4 крестообразных винта M4x 16
5 наконечников рабочей пластины
6 верстак
7 масштаб
8 винтовых гаек
9 верхняя регулировочная пластина
10 подставка для активности
11 Нижняя пластина регулировки
12 коротких винтов
13 винтовая втулка
Кольцо в масштабе 14
15 цилиндрический штифт
16 маховик
17 ручка
18 база
19 базовый стол
20 нижний Телескопический защитный чехол
21 Выдвижная крышка
22 Концевая крышка базовой пластины
23 винт с крестообразной головкой M3x6
24 Пружинные подушки
25 винт с крестообразной головкой M5x16
26 Шестигранная гайка M14
27 винт с шестигранной головкой M4x12
28 длинный винт
