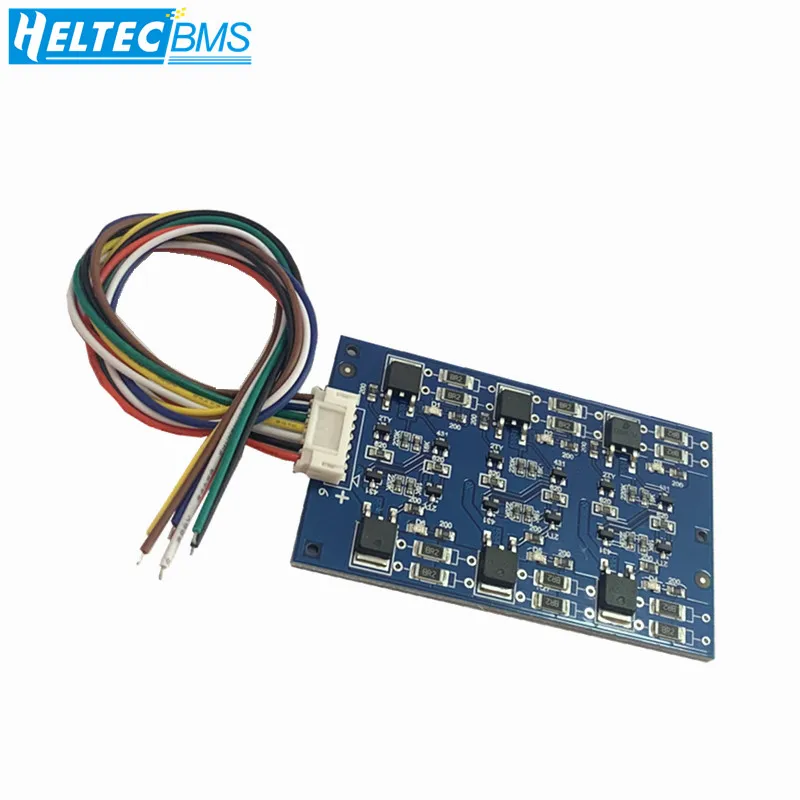

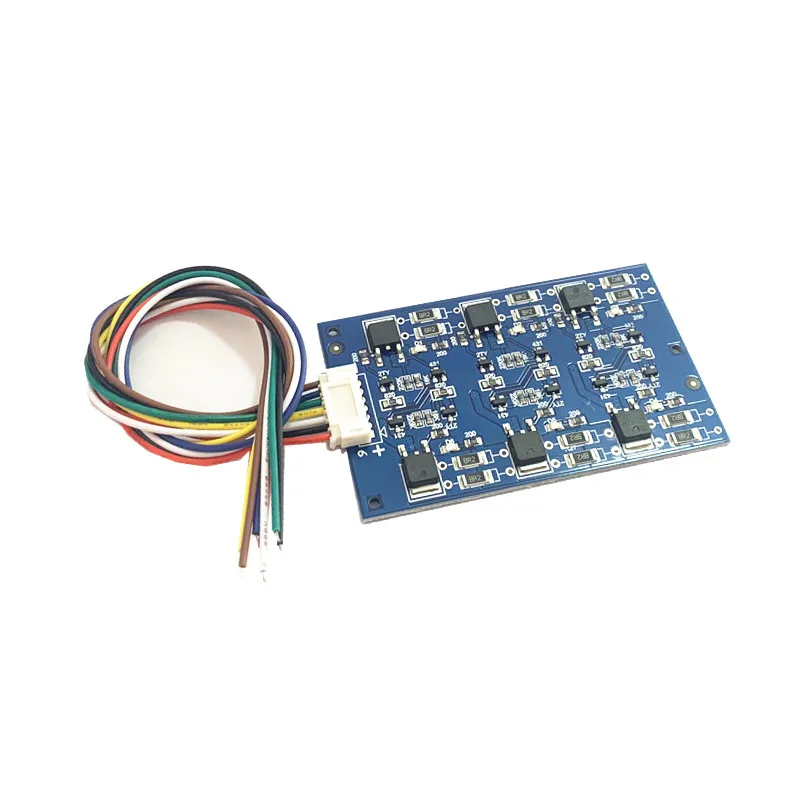

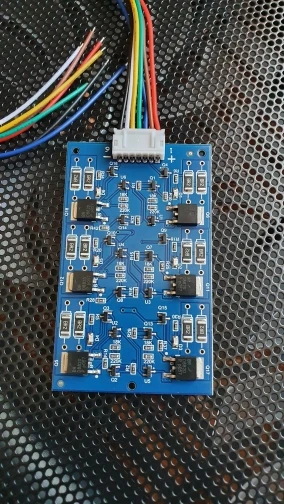

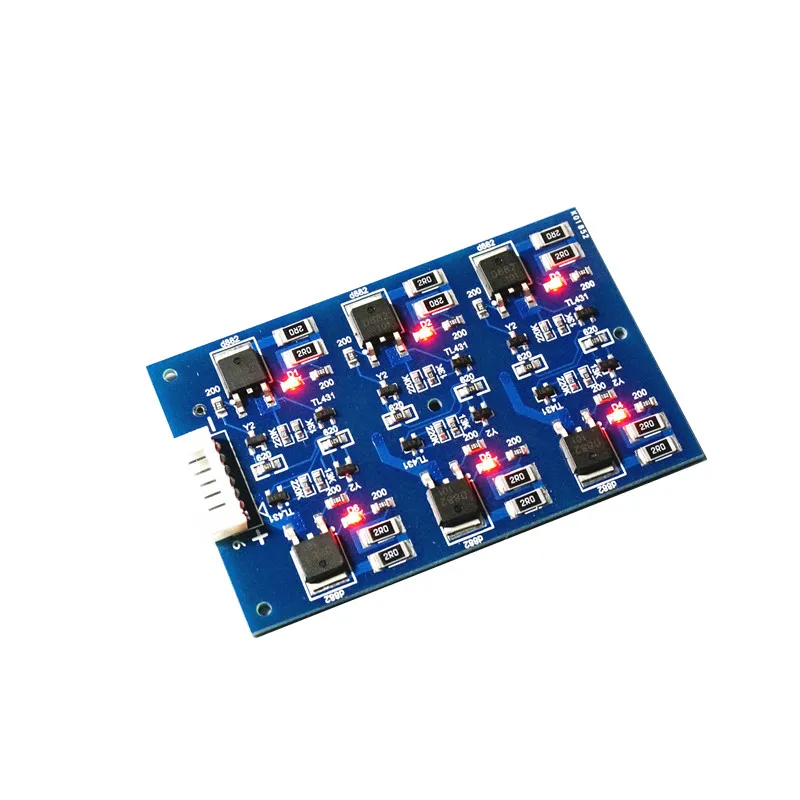

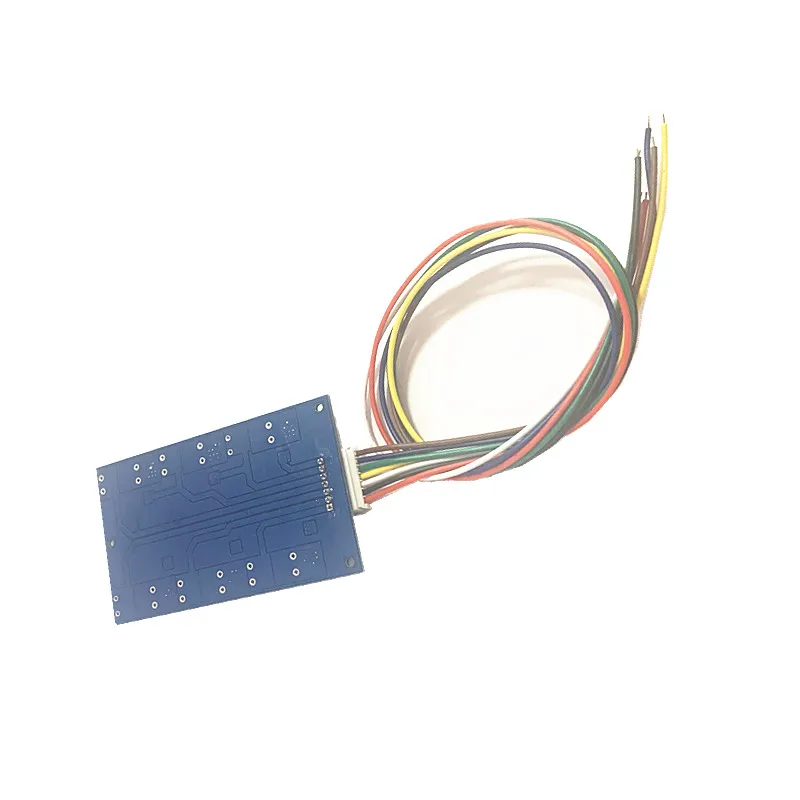

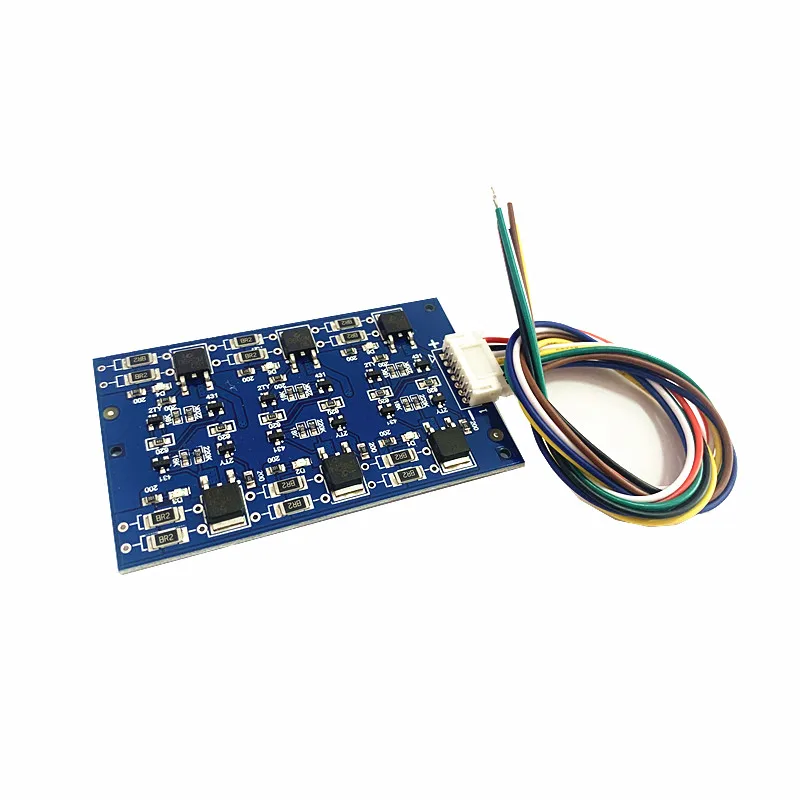

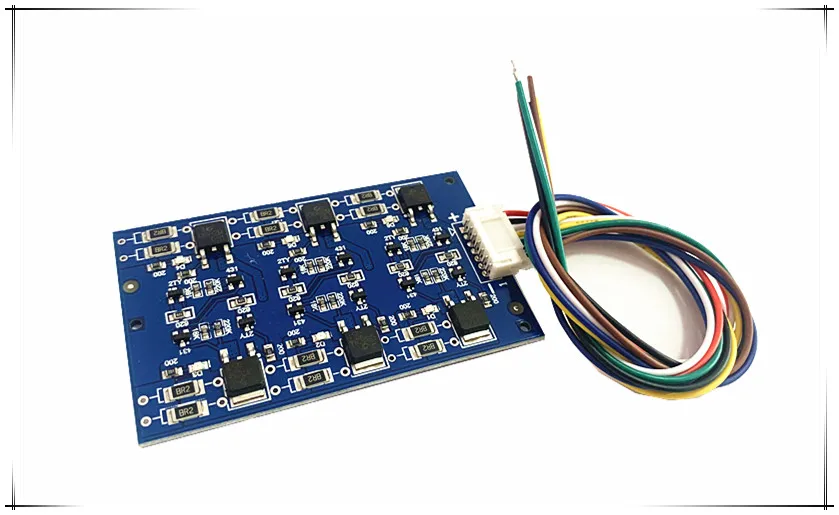

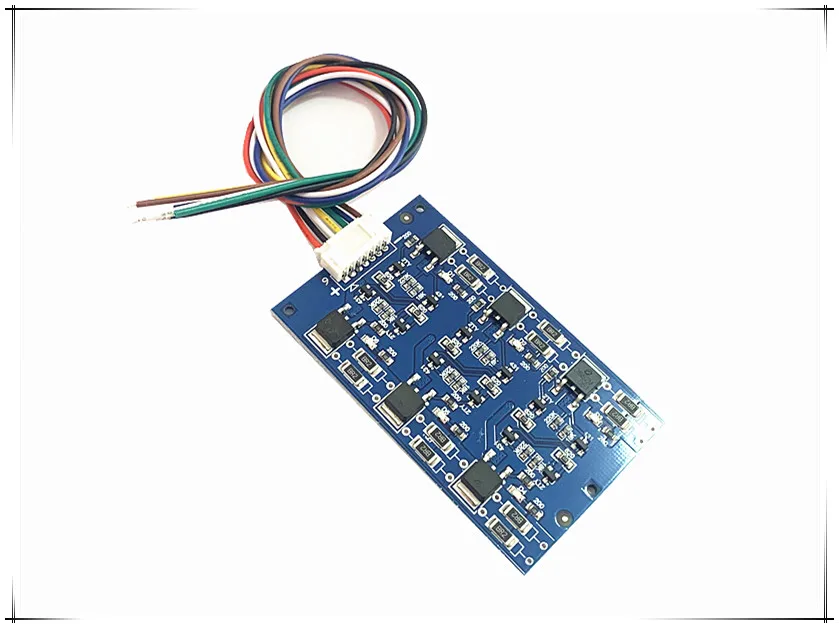

Плата балансировочная 2,7 в16 в LTO 6S, схема выравнивания, литий-титанатный аккумуляторплата Super Farad защитный конденсатор

Фетр

Эта защитная плата может защитить конденсатор Фарад и литий-титанатный аккумулятор. Подходит для фарад-конденсатора напряжением 179 В и литий-титанатной батареи. Напряжение защиты можно тонко отрегулировать в диапазоне 2,5 V-3V, заменив напряжение разделитель резистор (необходимо более высокое напряжение выравнивания). Замените высокопрочный Силовой Резистор) Принцип работы цепи заключается в том, что когда напряжение одной ячейки/конденсатора выше напряжения выравнивания, цепь внутренне разряжает аккумулятор/конденсатор, включив Триод, И избыточная мощность рассеивается силовым резистором. Точность выравнивания напряжения цепи плюс-минус 1%

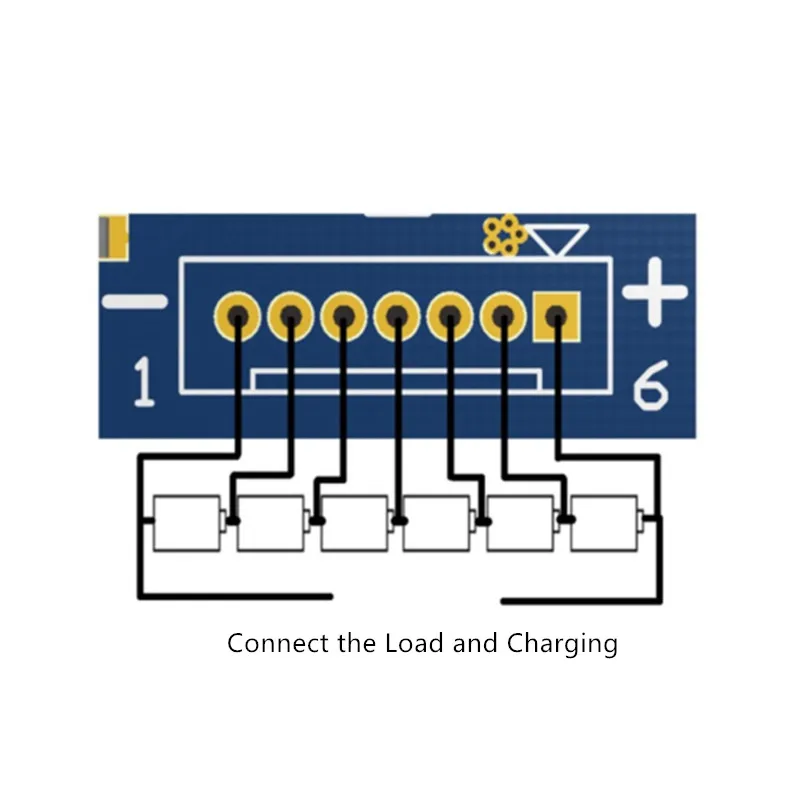

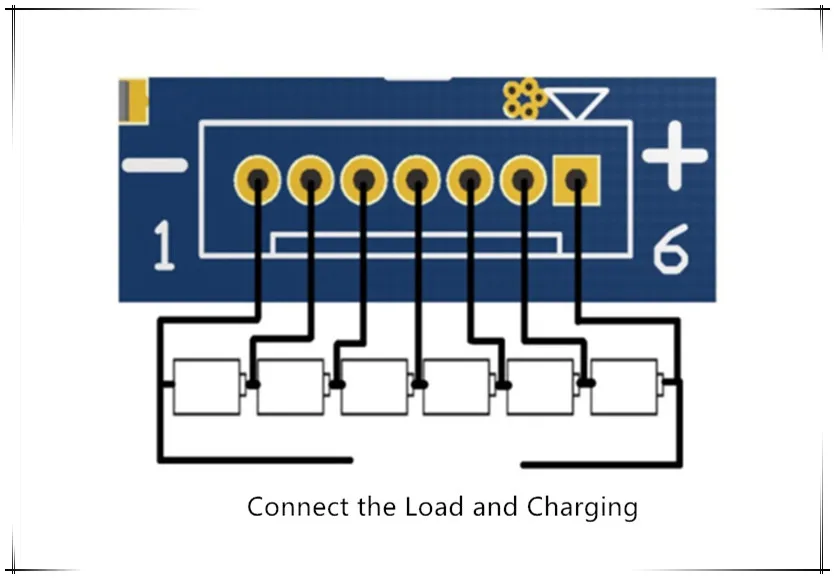

Схема подключения

Для получения электропроводки см. Следующее изображение. Подключение от отрицательного полюса аккумуляторного блока. Первая линейка с надписью "-" на защитной плате соединена с отрицательным полюсом первой батареи, а вторая линейка-со второй батареей первого аккумуляторного отсека. На фишке, в свою очередь, она соединяется с положительным полюсом всего аккумуляторного блока.
