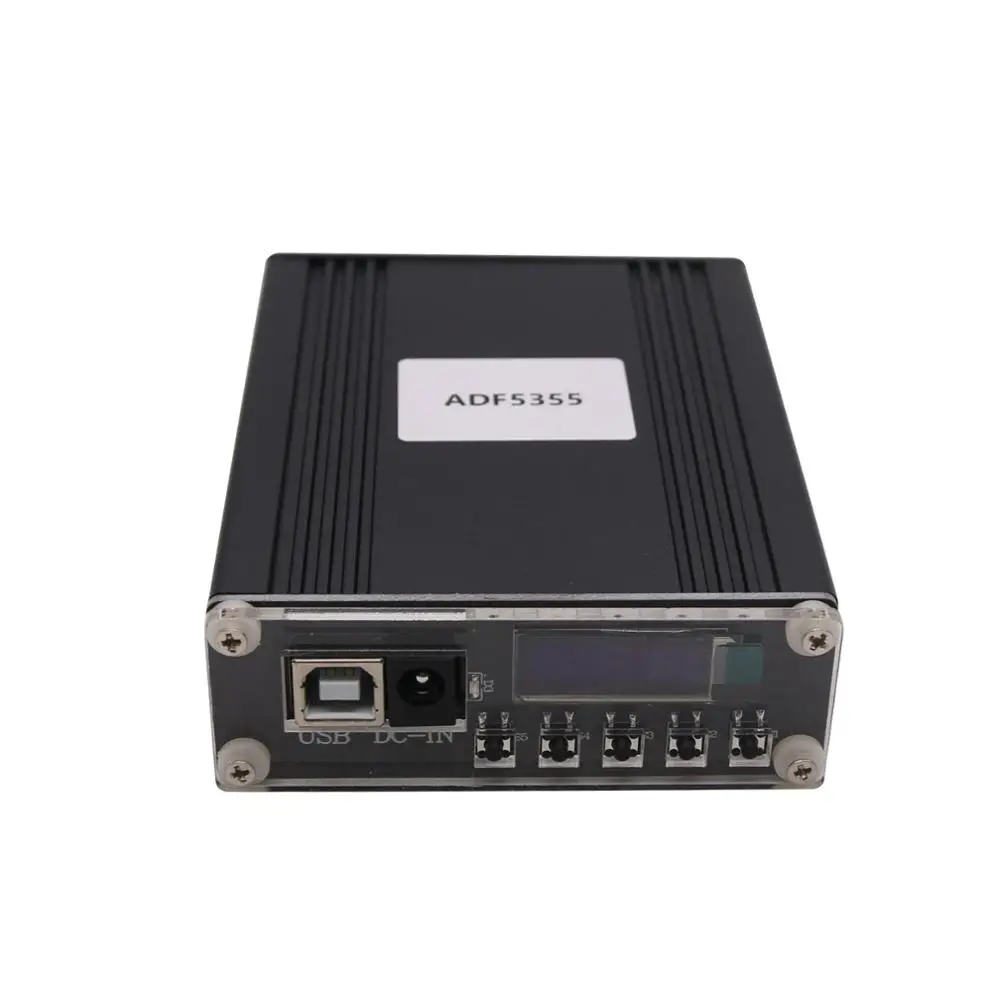

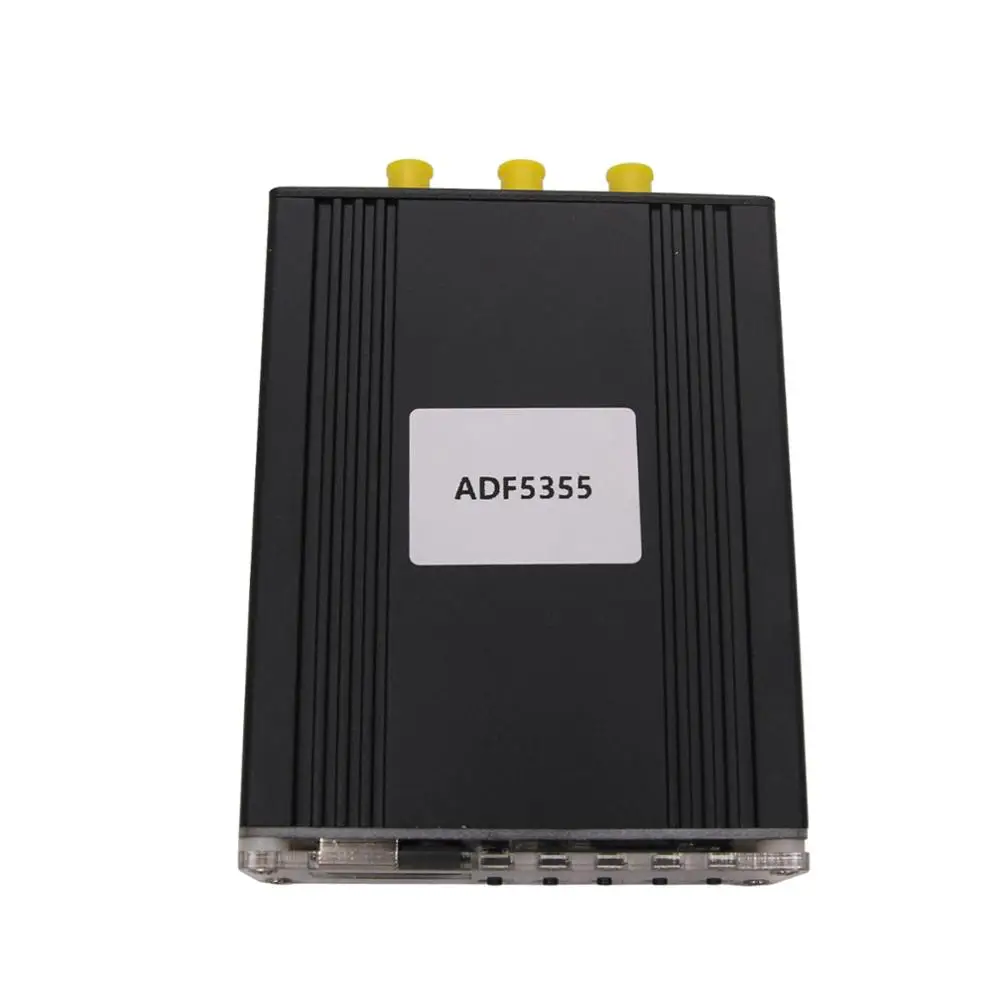

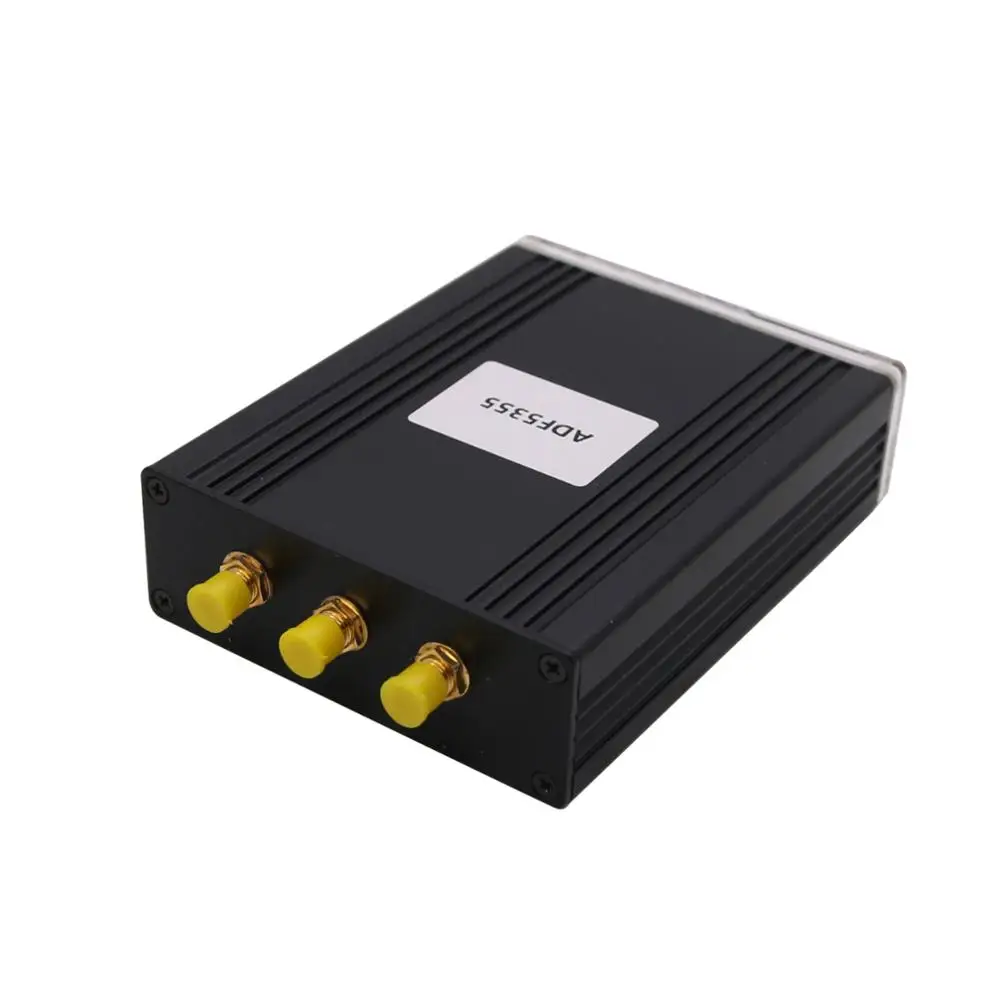

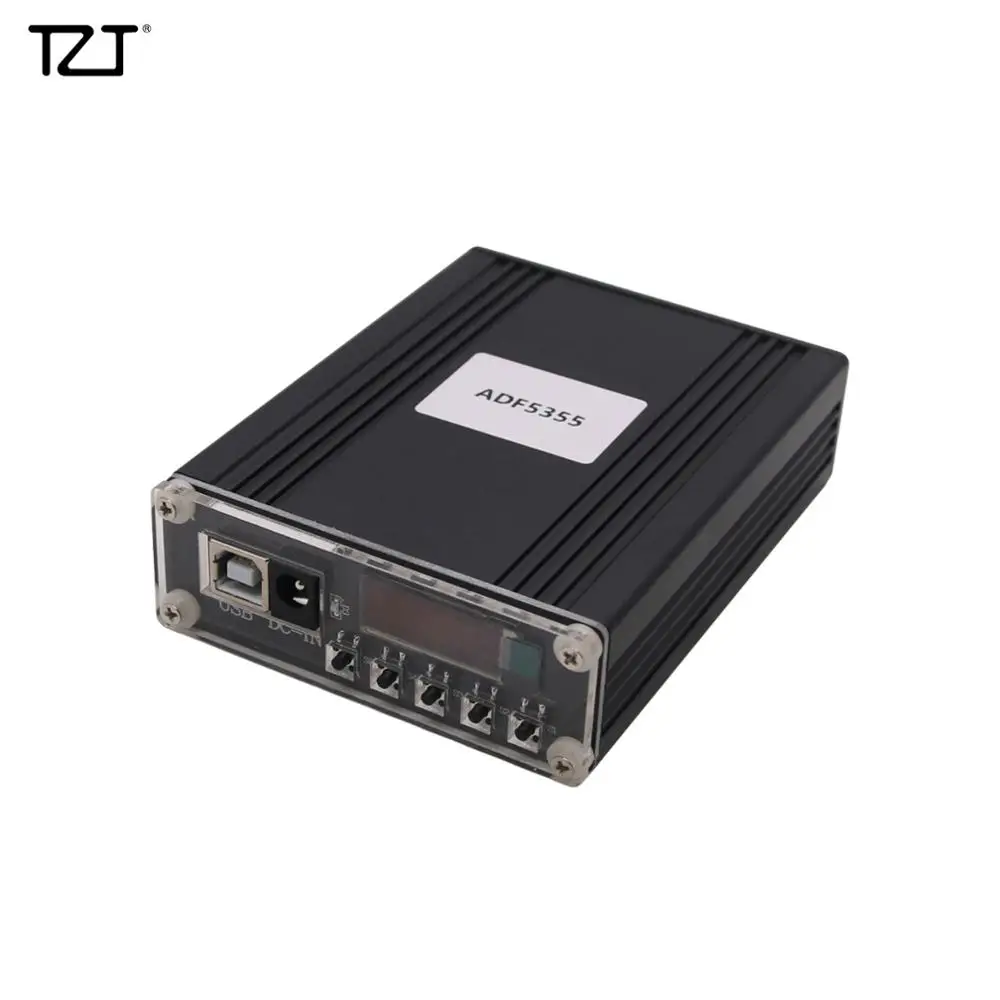

TZT РЧ генератор сигналов РЧ генератор частоты модуль с oled-дисплеем ADF5355

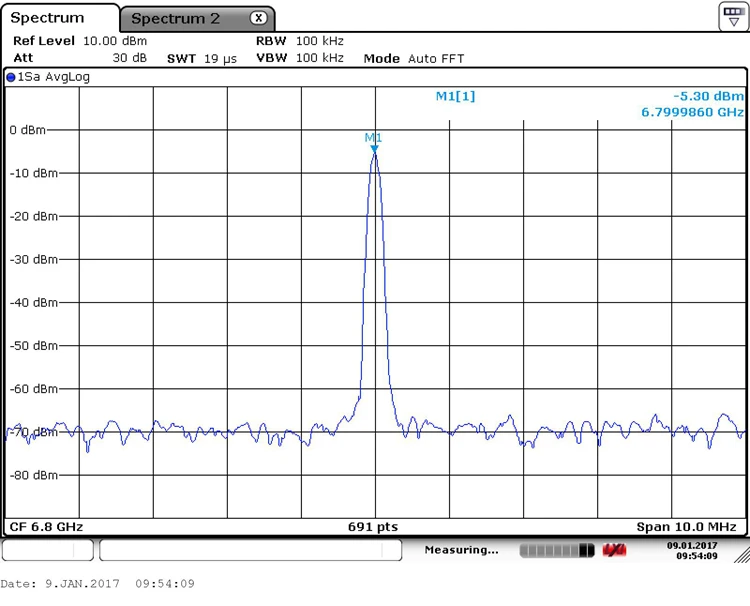

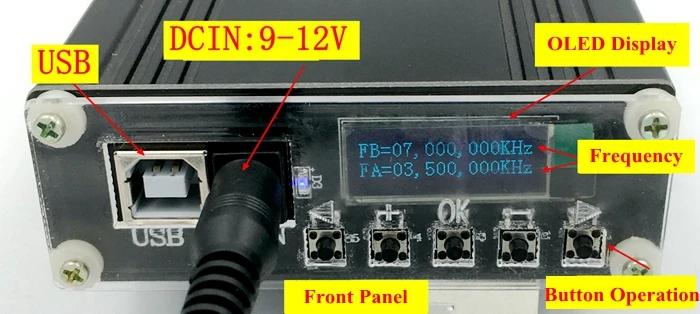

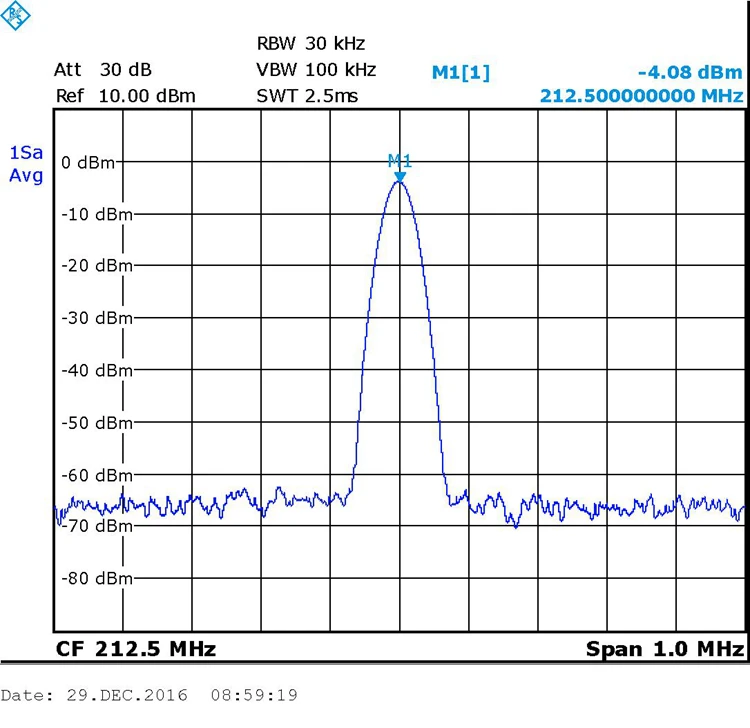

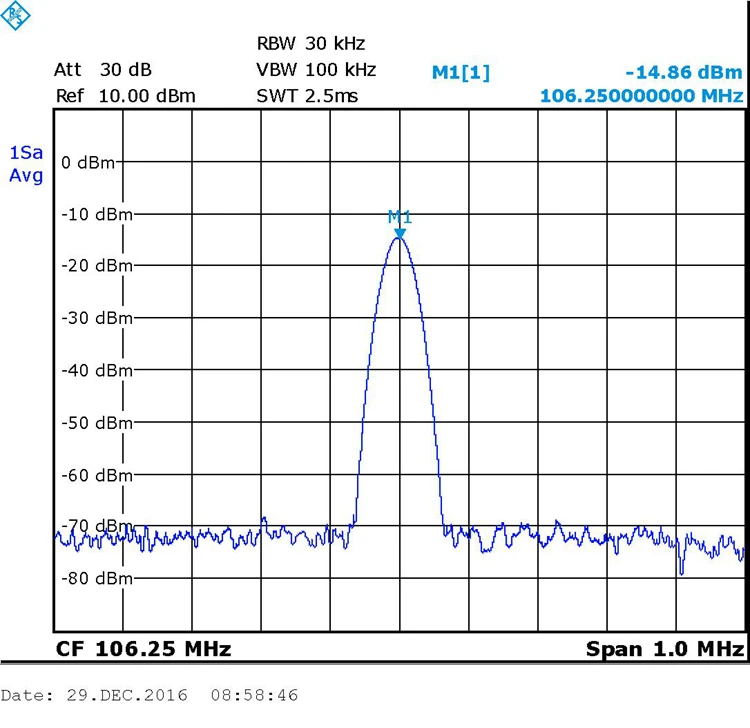

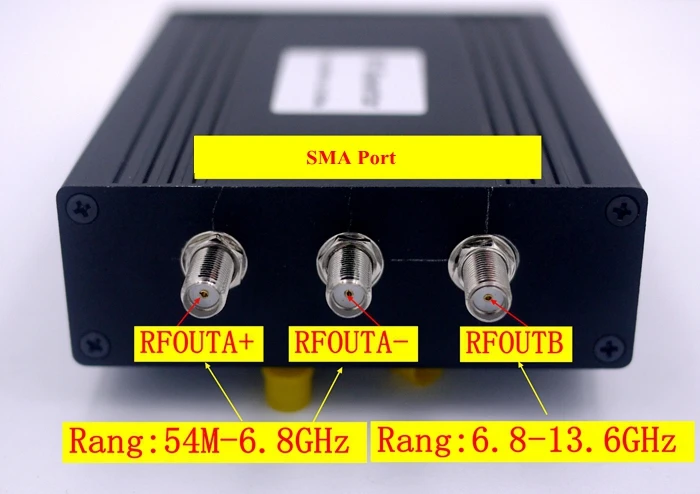

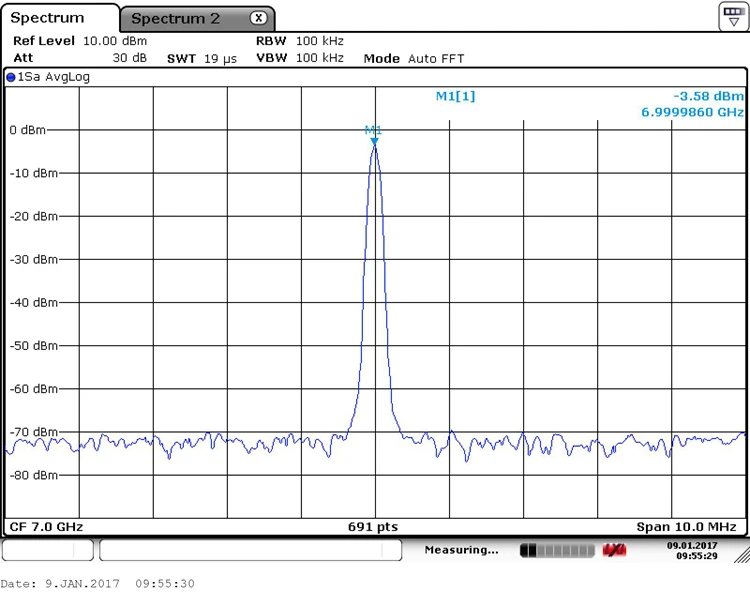

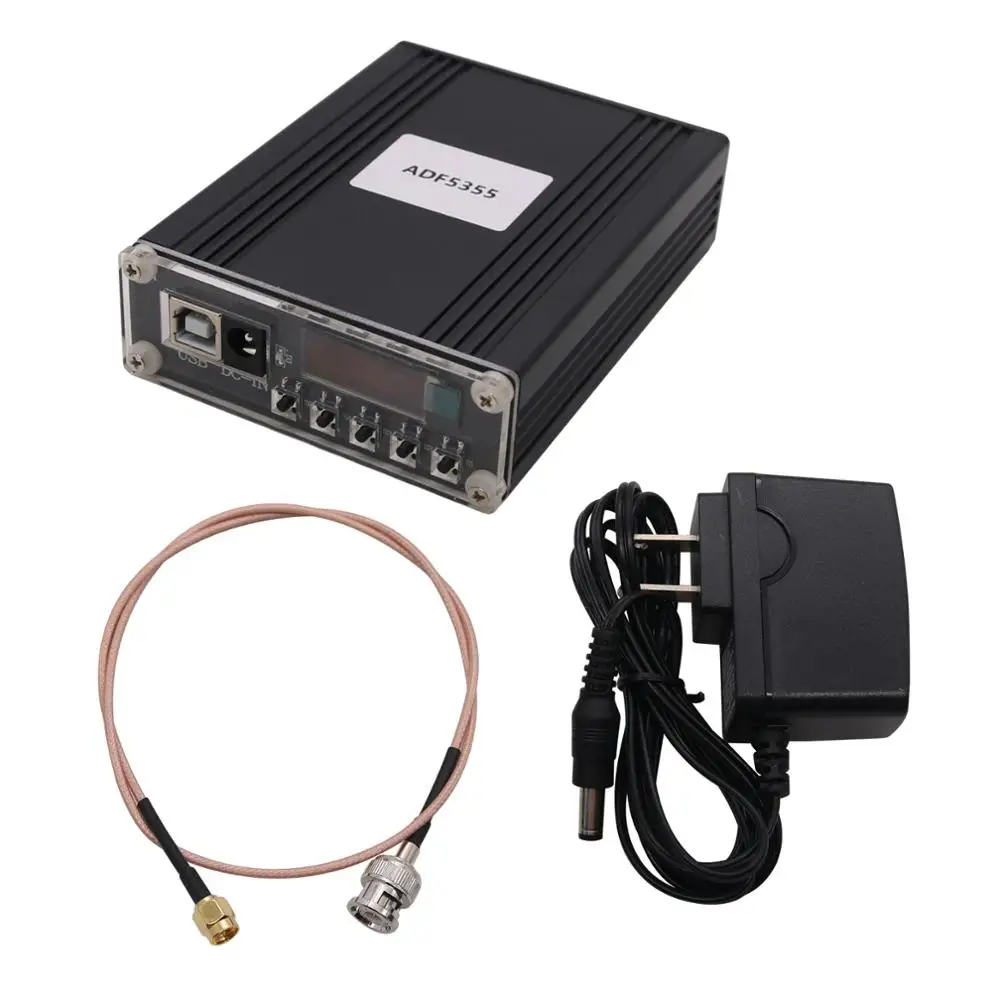

Характеристики: 63015 -Рабочая частота: ADF5355V5.0(54 МГц-13,6 ГГц) -Частотный шаг: 1 кГц -Стабильность локального осциллятора: 0.1PPM -Источник питания: 9-12 В -Размер: 82,8x28,8x108 мм (Ш * В * Д) -Вес: менее 200 г -Oled-дисплей, порт управления кнопками и usb-порт (предоставляется протокол связи) Выходной диапазон: -RFOUTA + и RFOUTA-дифференциальные выходные порты. Диапазон частот: 54 МГц-6,8 ГГц -RFOUTB-это VCO Частотный двойной выходной порт. Диапазон частот: 6,8 МГц-13,6 ГГц Посылка включает в себя: -1 генератор радиочастотных сигналов -1 х адаптер питания -Кабель SMA-Q9-1 шт. Инструкция по эксплуатации: -S1: правый курсор -S2: значение курсора уменьшает -S3: Подтвердите (после изменения данных, вам нужно нажать кнопку подтверждения) -S4: значение курсора увеличивается -S5: левый курсор Каждый раз, когда вам нужно изменить выходную частоту или исправить выходную мощность, вы должны нажать S1 или S5, чтобы перейти в модифицируемое состояние. Когда курсор находится в первой цифре (последняя цифра) колонки, нажмите S1 (S5), чтобы перейти к другой колонне. Измеренный спектр данных: 1. Частота ниже 6,8 ГГц 2. Частота 6,8 ГГц-13,6 ГГц Вторичная разработка и протокол последовательной связи: Общая структура протокола источника радиочастотного сигнала принимает режим командной строки. Скорость передачи данных составляет 115200bps. Команда выдается ПК, машина разбирает и выполняет, а затем результат возвращается на ПК. Команда ограничена строчными буквами a ~ z, цифрами 0 ~ 9. Конечным символом каждой команды является символ новой линии (Шестигранная нотация «0x0a»), а общая длина команды PC составляет 15 символов (включая 0x0a). Существует 3 типа команд связи для модуля серии DDS: команда w, команда r и команда c. Команда МД: Прочтите номер версии ПК отправляет «изд + 0x0a», машина возвращает модель машины, и результат возврата: ADF5355 (формат данных модели возвращаемой машины-формат символов ASCII, нет необходимости осуждать модель, пока она отображается, она будет в порядке). Команда Wfc: Установите значение частоты Формат: wfcxxxxxxxxxxxx + 0x0a, в общей сложности 16 байт; «c»-это значение канала, c = 0: канал записи 1 значение частоты; c = 1: значение частоты 2 канала записи; «xxxxxxxxxxxx»-это значение частоты, представленное 12 цифрами. Например: Wf0: запись данных в канал 1. 000123456700 показывает, что заданная частота составляет 1234567,00 кГц.
