Последнее обновление: 27.05.2022

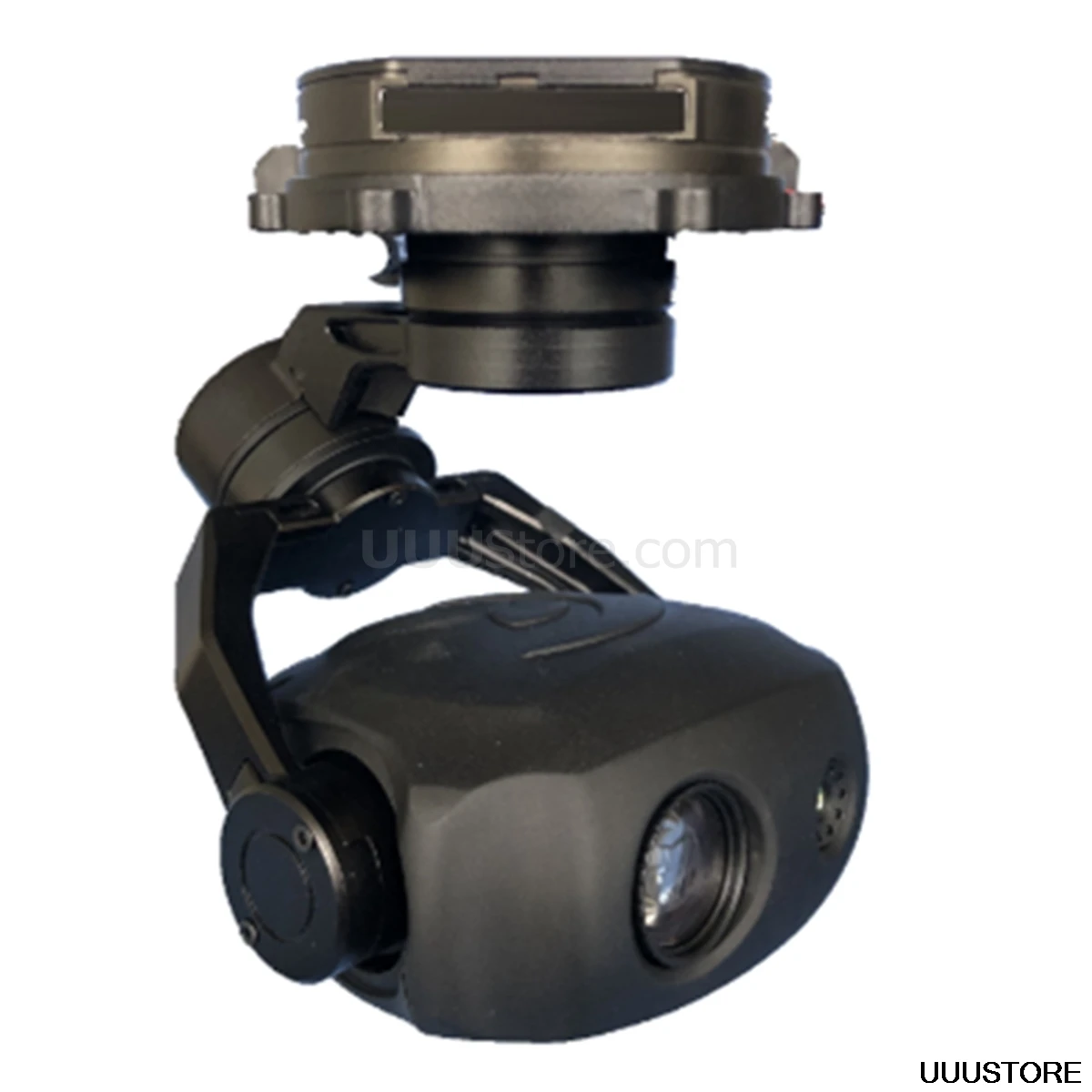

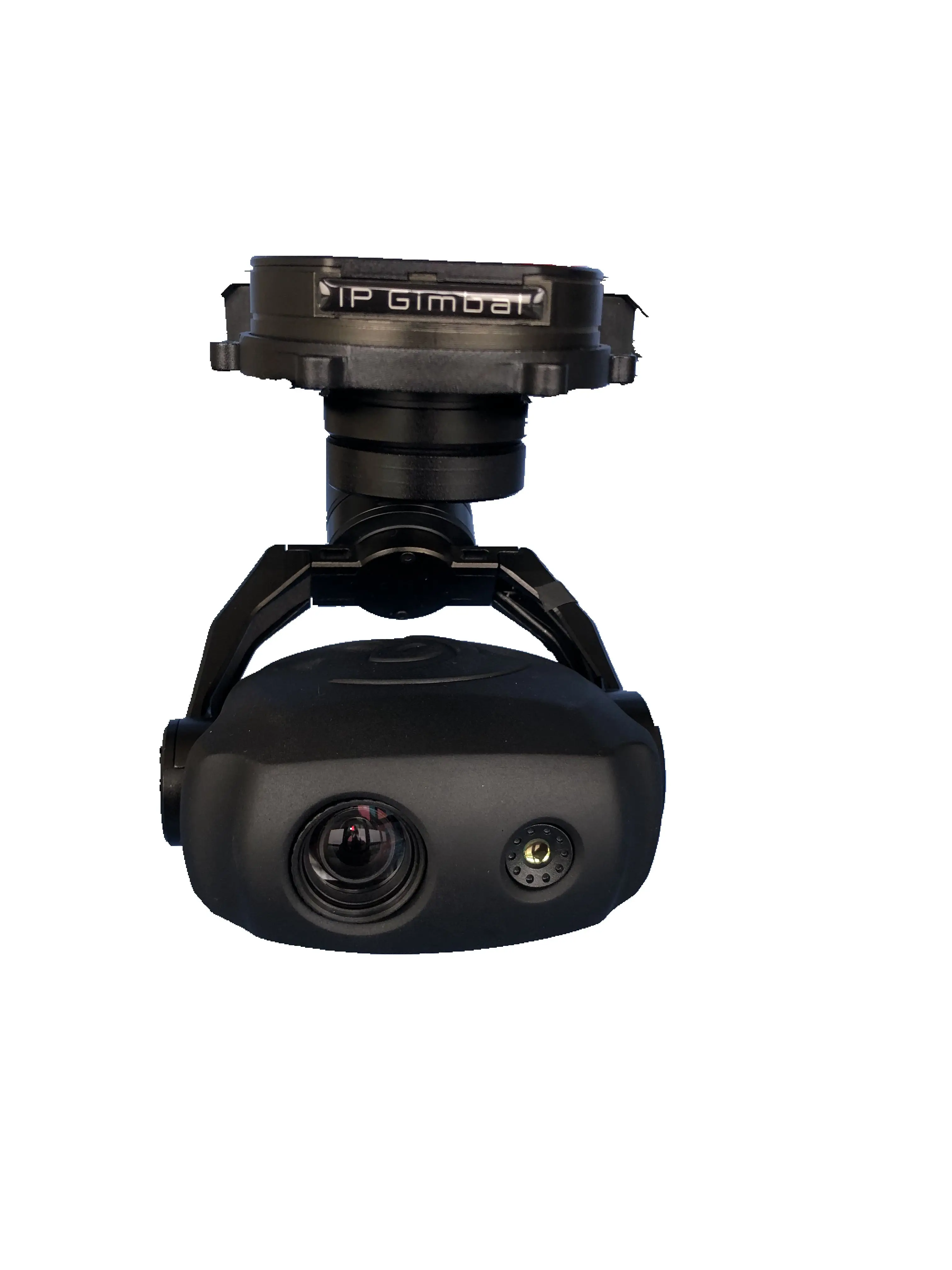

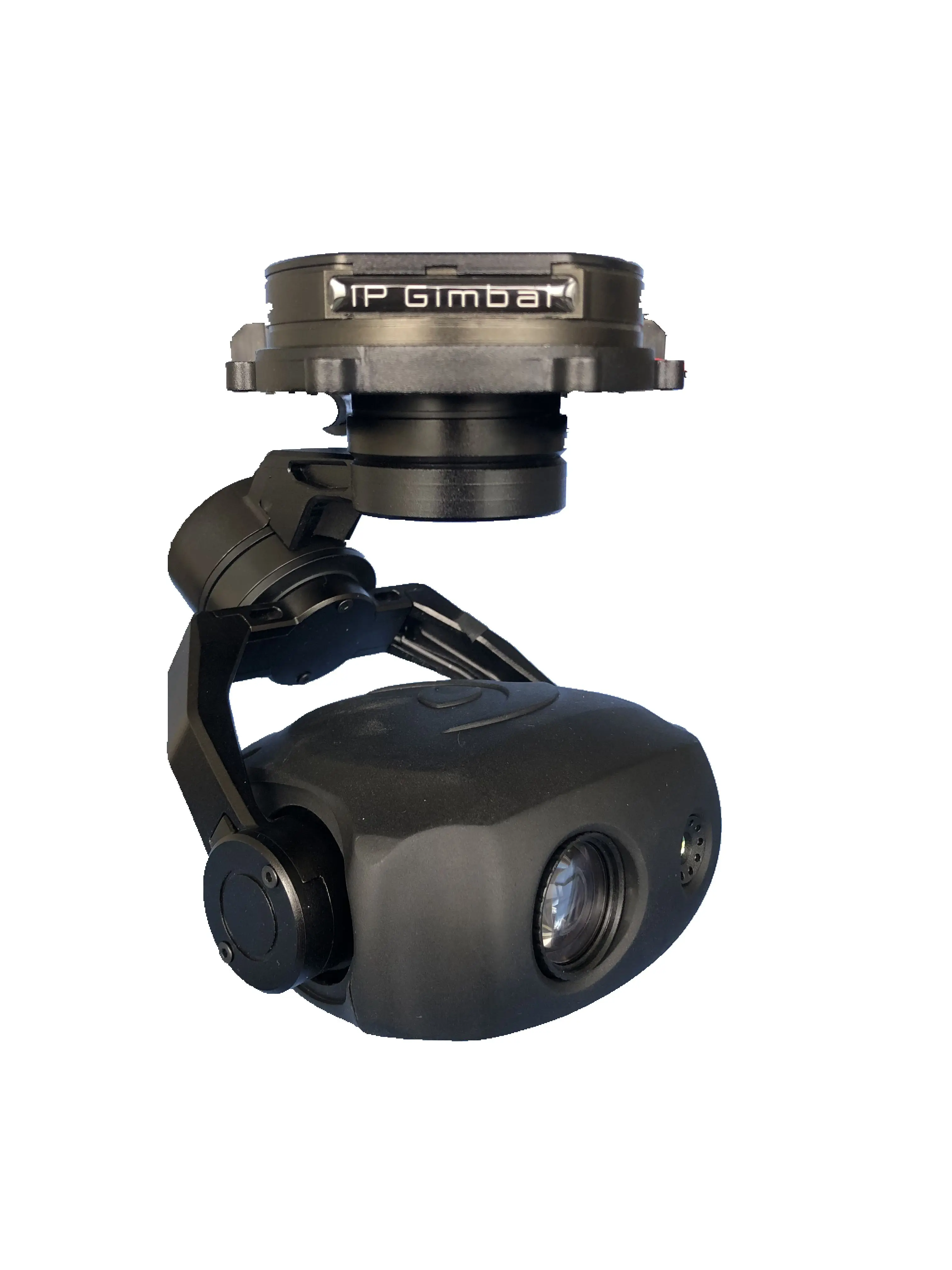

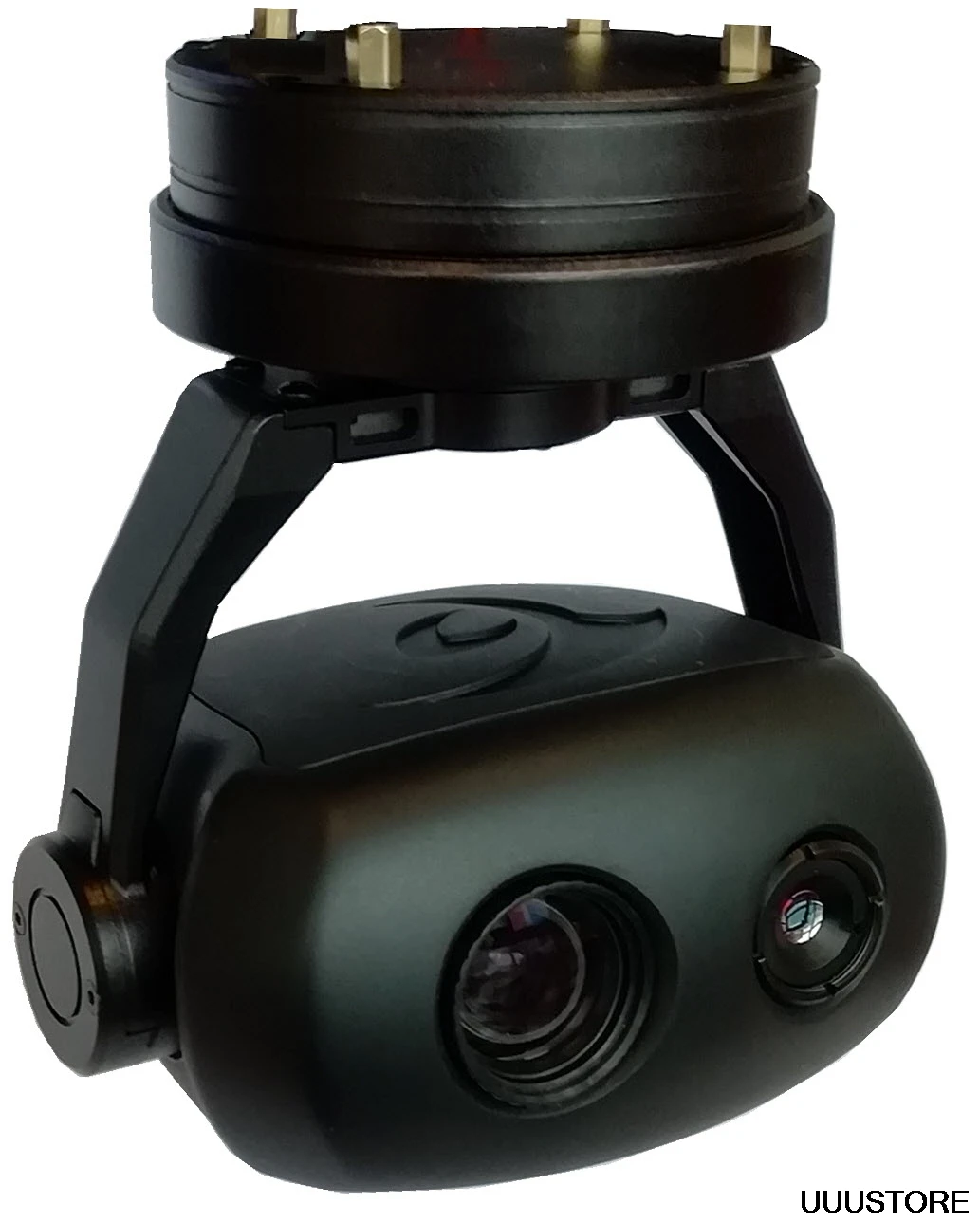

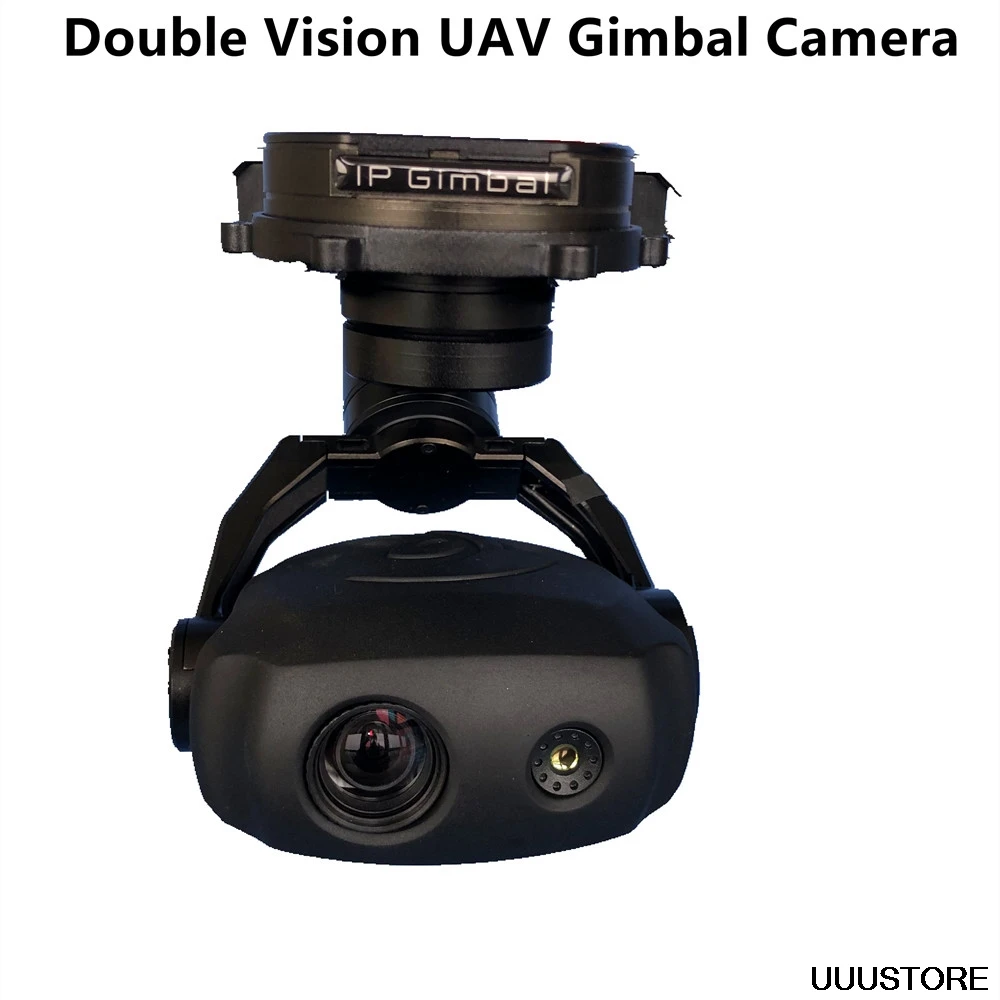

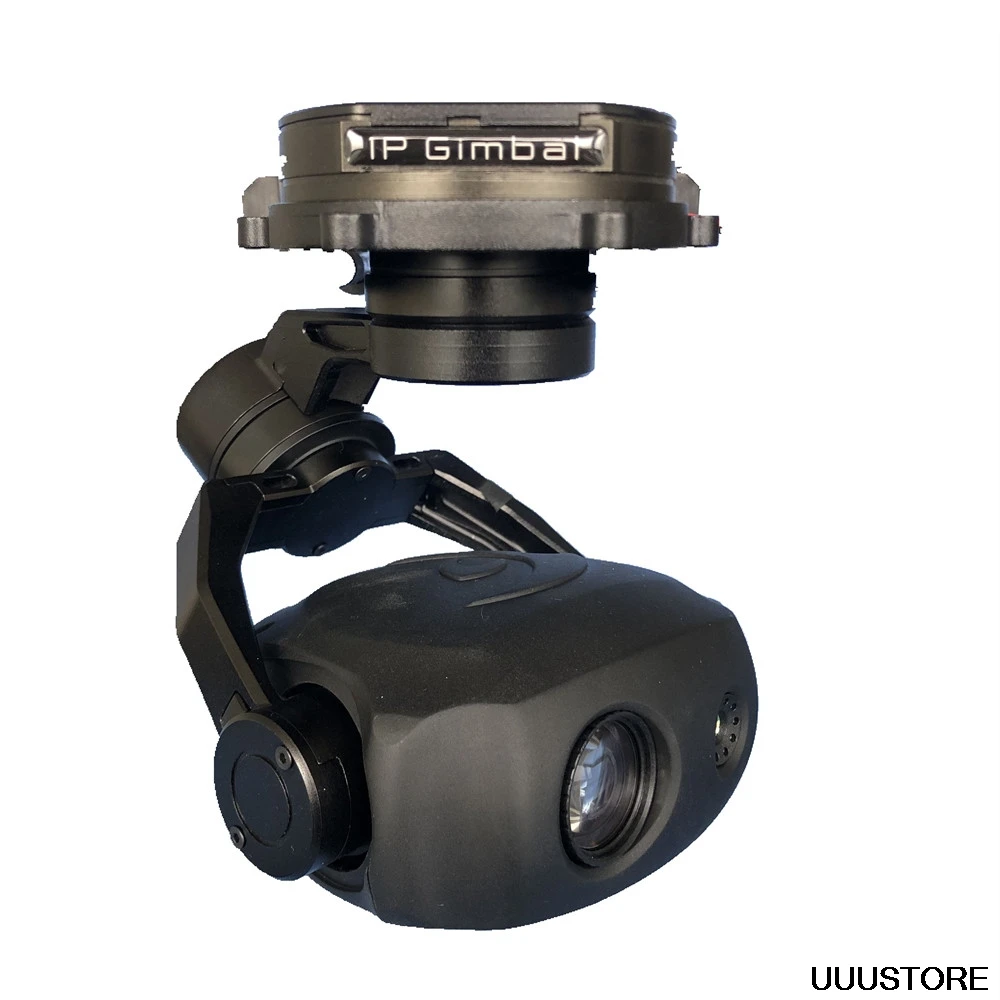

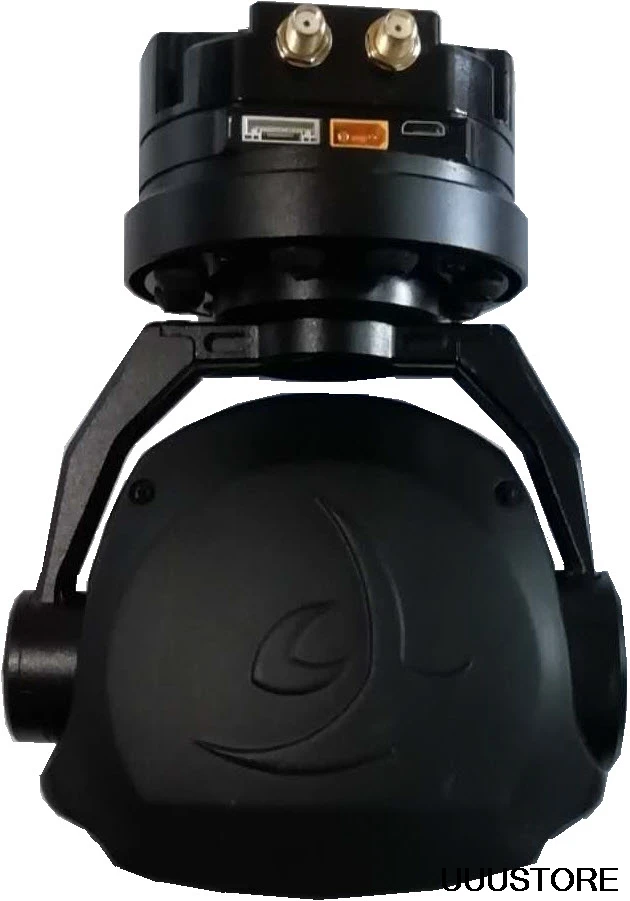

TSHD10T3-это двухоптическая интегрированная система с 10-кратным оптическим зумом, Тепловизионная система, высокоточное профессиональное трехосевое облако стабилизации, с высокоточной схемой управления кодировщиком FOC, высокая стабильность, небольшой размер светильник вес и сильная функция; Система поддерживает HDMI картинка в картинке, локальное хранилище TF, двойная синхронная запись, псевдоцветовое переключение, Измерение температуры, поддержка различных режимов изображения в картинке.
Рабочая среда: от-10 ° до + 45 ° / 20% до 80% относительной влажностиУсловия хранения: от-20 ° до + 60 ° / 20% до 95% относительной влажностиТранспортировка: капсула завершена, чтобы соответствовать требованиям авиации, автомобильного, железнодорожного и водного транспорта.
Параметры камеры с видисветильник Том:
Пиксели сенсора: 400 миллиона пикселейФокусное расстояние: f = 4,9-49 мм ± 5%Угол обзора (FOV): D: широкий 66,6 ° ± 5% TELE 7,2 ° ± 5%H: широкий 53,2 ° ± 5% TELE 5,3 ° ± 5%В: широкий 399,8 ° ± 5% TELE 4,2 ° ± 5%Зум: моторизованный оптический зум 10xЗум: Электрический зум и плавная регулировкаФормат хранения изображений и видео: Изображение: формат jpeg; Выберите из множества пикселейВидео: формат mp4; 1080P или 720P на выборПараметры тепловой инфракрасной камеры:
Разрешение детектора: 320*240Шаг пикселя: 12 мкмДиапазон длин волн: 8 ~ 14 мкмТип: микроболометр без охлажденияТеплочувствительность NETD: от-5 ° до 150 ° (точность 5%)Поле зрения: объектив 6,5 мм, угол: 34,4x25,8Частота обновления: 9 ГцХранение изображений и видео: Изображение: 320*240Видео: 320*240Напряжение
3S или 6S (DC 1 2 V -26V)
Мощность
Динамический 1 2 Вт
Рабочие характеристики
Диапазон углов качения
-45 ° ~ + 135 °
Диапазон углов наклона
-120 ~ + 120 °
Диапазон углов наклона
-150 ° ~ + 150 °
Угловой и рулонный угловой дрожание
± 0,02 °
Горизонтальный угол дрожания
± 0,03 °
Функция возврата в один клик
Автоматический быстрый возврат в исходное положение в один клик
Регулируемая скорость управления PTZ
Поддержка угла и скорости
При вращении панорамирования/наклона Скорость адаптируется в зависимости от текущего режима скорости и многократной видимой световой камеры.
Карта памяти TF
Поддержка TF-карты класса 10 от 16 Гб до 128 ГБ
Метод управления
Поддержка управления UART и SBUS
Характеристики
Переключение изображения в картинке HDMI, псевдоцветовое переключение, измерение температуры
Параметры камеры с белсветильник
Размер CMOS
1/3 дюйма 4 00 Мп CMOS сенсор
Оптический зум
10x HD оптический зум-объектив, f = 4,9 до 49 мм
Время фокусировки
Функция быстрой фокусировки в реальном времени, время фокусировки <1 с
Видеовыход
HDMI 1080P 60FPS, видеопоток, локальное хранилище TF
Поле зрения (FOV)
D: широкий 66.6o ± 5% TELE 7.2o ± 5%
H: широкий 53.2o ± 5% TELE 5.3o ± 5%
В: широкий 39.8o ± 5% TELE 4.2o ± 5%
Режим поддержки
1080P 60fps
Тепловизор
Разрешение
320*240 пикселей
Расстояние между пикселями
12 МК м
Типы
Микроболометр без охлаждения фокусной плоскости
Диапазон длин волн
От 8 до 14 мкм
Теплочувствительность (NETD)
≤ 65мк @ 30 °C
Контрастность, яркость
Регулируемый
Поле зрения
Объектив 6,5 мм, угол: 34,4x25,8
Функция измерения
Центральная точка, функция отображения самой высокой и самой низкой температуры;
Общий размер
108 мм * 150 мм * 180 мм
Рабочая среда
От-10 °C до + 45 °C / 20% до 80% RH
Среда хранения
От-20 °C до + 60 °C / 20% до 95% RH
Основное применение
Дрон для аэрофотосъемки
Вес
610 ± 20 грамм
