5 шт. YA101 OBDIIEOBD считыватель кодов USB обновление Авто OBD2 сканер инструмент поддержка datastream IM PK KW590 elm327 CR3001 OBD2 сканер

Сканер EDIAG YA101 OBDII для обновления двигателя OBD II онлайн

Введение

YA101 обеспечивает полные диагностические функции OBDII/EOBD и отвечает таким инструкциям, какISO9141-2, ISO14230-4, SAEJ1850 и ISO15765-4.

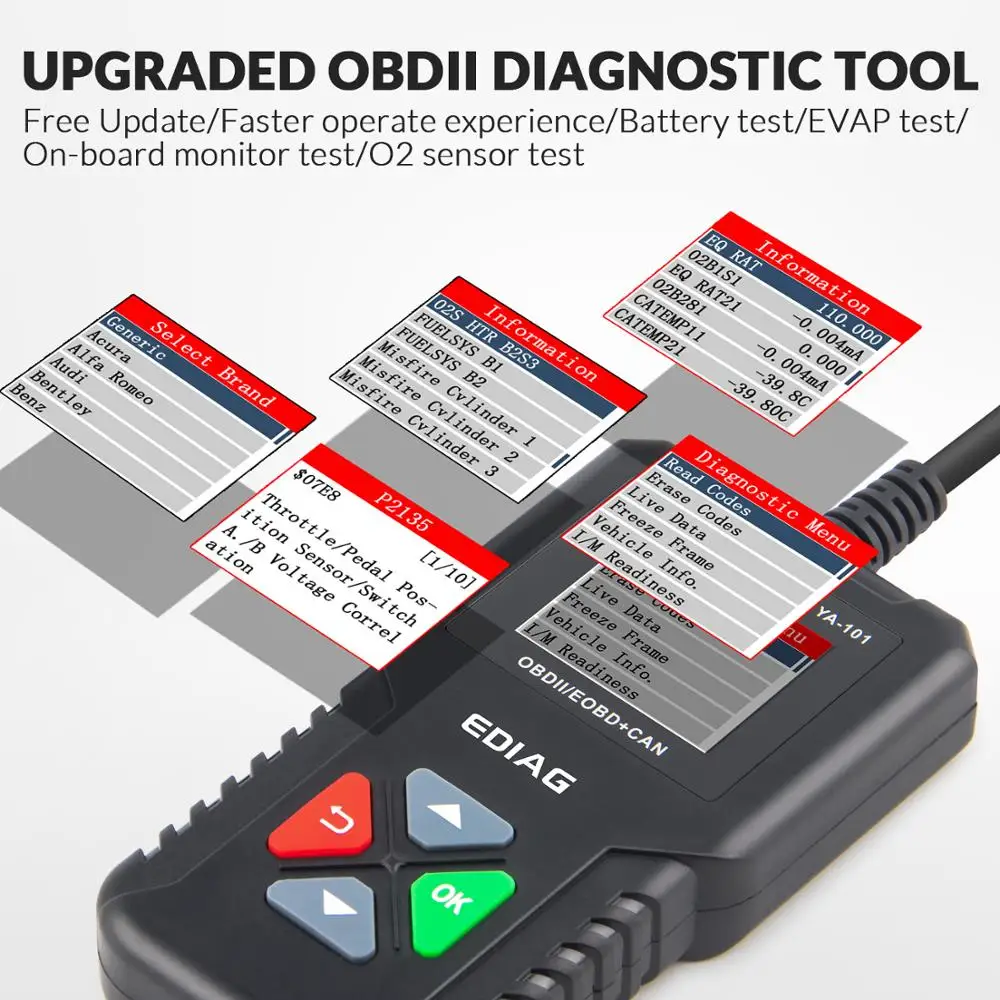

1. YA101 диагностическая функция

Используйте эту функцию, чтобы выбрать транспортное средство, а затем перейти к диагностическому меню.

Читает коды:Считывает DTCs с компьютера транспортного средства с KOEO или KOER.

Стирать коды:Удаляет DTCs из памяти транспортного средства.

Данных в режиме реального времени:Меню Live Data позволяет просматривать, записывать и воспроизводить данные в режиме реального времени из электронного модуля управления.В меню данных в режиме реального времени вы можете вставить выбранный элемент спереди, удерживая нажатой клавишу в течение 3 секунд.

Стоп-кадр:Отображает снимок условий эксплуатации в момент неисправности.

Информация о транспортном средстве:Инструмент сканирования отображает номер транспортного средства, идентификатор калибровки и cvn, который определяет версию программного обеспечения в модуле управления транспортными средствами инструмент также отображает в использовании отслеживание производительности импортных мониторов.

Испытания компонентов:Инструмент будет отображать СПИСОК КОМПОНЕНТОВ и их расположение на транспортном средстве. Эта функция всегда появится в основном меню. Этот выбор появится в диагностическом меню только в том случае, если в инструментах имеется список местоположения компонентов для выбранного в настоящее время транспортного средства.

Бортовой мониторинг:Инструмент сканирования контролирует работу компонентов транспортного средства, испытаний или систем.

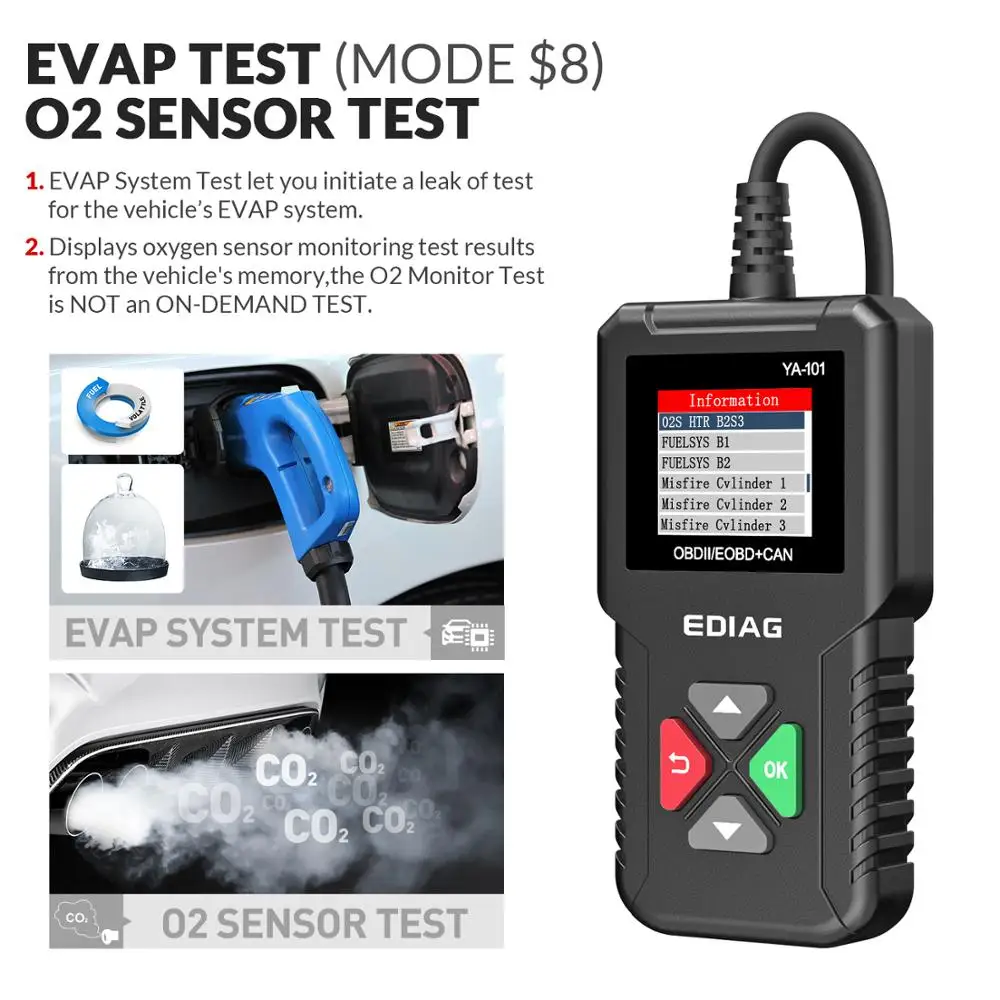

O2 Тест датчика:Отображает результаты мониторинга датчика кислорода из памяти транспортного средства, тест монитора O2 не является испытанием по требованию.

I/M готов:Отображает снимок состояния мониторов OBDII транспортного средства.

Примечание:

* Чтобы проверить состояние I/M, убедитесь, что ключ зажигания переключен

Чтобы включить с выключенным двигателем.

* Не Все мониторы поддерживаются всеми транспортными средствами. Есть два типа испытаний на l/M:

* Так как DTCs очищен-показывает состояние мониторов, так как DTCs верелист очищен.

* Этот цикл привода-показывает состояние мониторов с момента начала цикла curentdrive.

2. DTC смотрят вверх

Просматривает определения DTC, хранящиеся в инструменте сканирования, и показывает возможные причины DTC. (Не каждый DTC с возможными причинами)

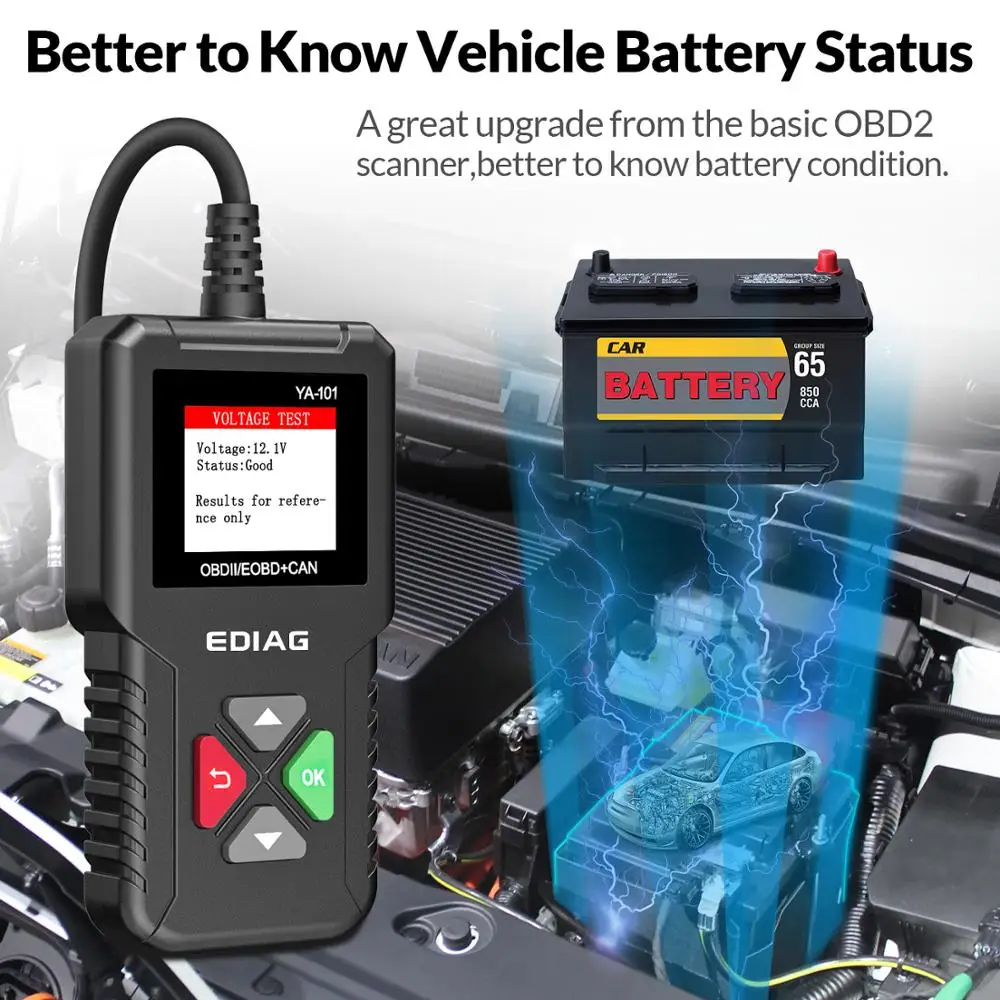

3. Испытательное напряжение

Эта функция используется для контроля напряжения, имеющегося на 16 контактных контактах соединителя OBDIIData.

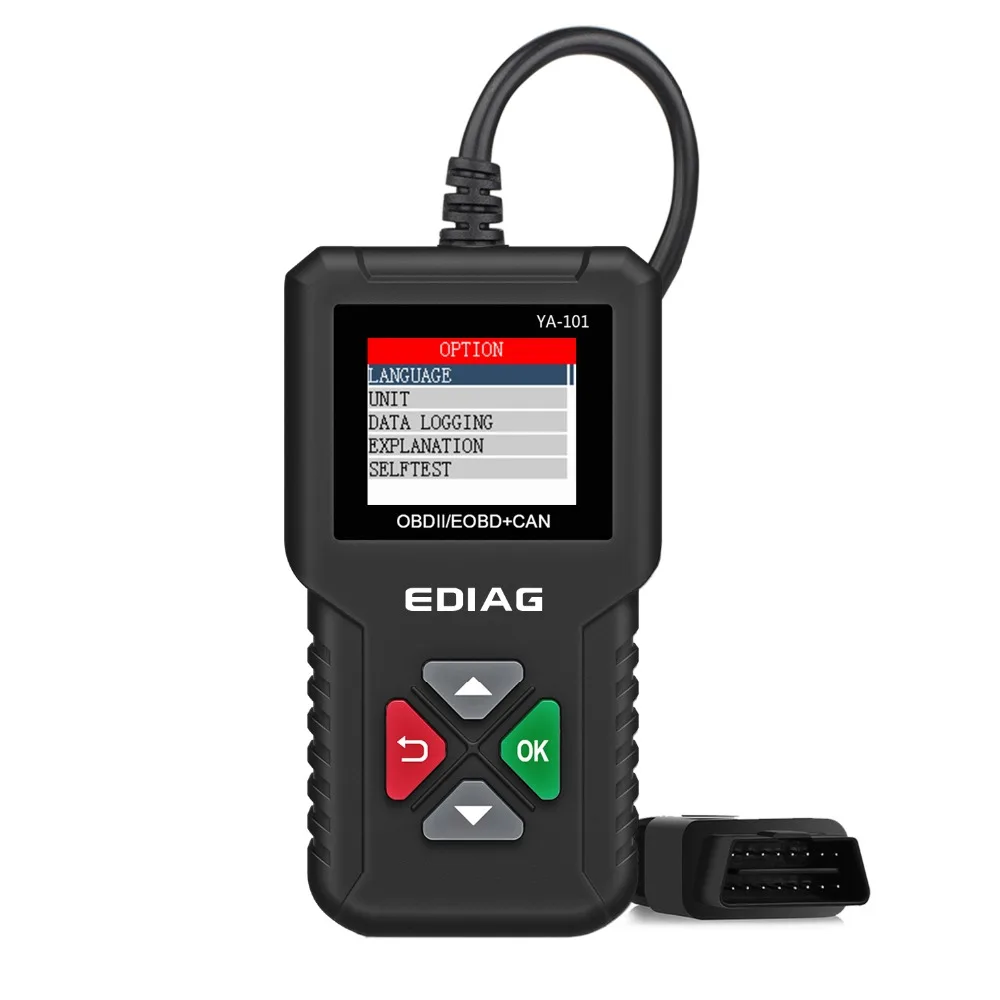

4.Языки:

Английский, китайский, французский, немецкий, итальянский, японский, испанский, русский, португальский

Регистрации данных:Включите/выключите функцию регистрации данных для записи данных устройства через транспортное средство.

Самотестирование:Lcd дисплей тесты. Используется для проверки экрана дисплея.Тест клавиатуры. Проверяет правильность работы клавиш.

5. Обновление

Пожалуйста, установите инструмент обновления от официального webiste, и скопируйте новейшую прошивку, вставьте в YA101.

Http://www.ediagtool.com/plus/list.php?tid=7

Что YA101 может хорошо работать?

Американский автомобиль:

Нужны стандартные протоколы OBD2 от2000До сих пор

Для европейских автомобилей:

Нужны стандартные протоколы OBD2 от2003До сих пор

Японский/Корейский автомобиль:

Нужны стандартные протоколы OBD2 от2006До сих пор

Китайский автомобиль:

Нужны стандартные протоколы OBD2 от2009До сих пор

Что может сделать YA101?

1. Выключите свет "проверить двигатель"

Детали могут быть включены:

1. Газовый колпачок 2. Кислородный датчик 3. Датчик соотношения воздушного топлива

4. Датчик расхода воздуха 5. Катушки зажигания 6. Провода свечи зажигания

7. Свечи зажигания 8. Термостат 9. Клапан EGR

10. Клапан очистки канистры испарительного излучения (EVAP) 11. Каталитический нейтрализатор.

2. Снижение расхода топлива, снижение шума двигателя. Снижение температуры и т. Д.

Если свет двигателя не выключен вовремя.Это вызовет сильное загрязнение окружающей среды

Поддержка моделей автомобилей для функции диагностики OBDII:

(Примечание: YA101 поддерживает только автомобили 12 В, не поддерживает грузовик 24 В)

YA101 Поддержка OBD 2 протоколы автомобиля:

1.SAE J1850 PWM (41,6 кбод)

2.SAE J1850 VPW (10,4 кбод)

3.ISO9141-2(5 бод инициализации, 10,4 кбод)

4.ISO14230-4 KWP(5 бод инициализации, 10,4 кбод)

5.ISO14230-4 KWP (быстрая инициализация, 10,4 кбод)

6.ISO15765-4 CAN(11 бит ID,500 кбод)

7.ISO15765-4 CAN(29 бит ID,500 кбод)

8.ISO15765-4 CAN(11 бит ID,250 кбод)

9.ISO15765-4 CAN(29 бит ID,250 кбод)

Как проверить, будет ли транспортное средство пройти тест на эмиссию с помощью этого считывателя кода?

После входа в I/M готов, будет 10 результатов в списке. Монитор Misfire, топливная система, компонентный монитор, катализатор монитор, подогреваемый катализатор, система EVAP, вторичный воздух sys, 02 Датчик, O2 Датчик нагреватель EGRand/or WVT. Будет ОК, если каждый из них работает нормально. [Не все транспортные средства имеют эти 10 частей]

Как использовать YA101?

Размещения диагностического разъёма

1. Выберите место под приборной панелью со стороны водителя под рулем) и используйте это

Описание в обоих местах.

2. Если вы не уверены в местоположении dlc, Проверьте руководство автомобиля или надежный сервисный центр о местоположении

Подключите инструмент

1. Если разъема Нет, там должна быть этикетка с указанием

Местонахождение разъема.

2: при необходимости Снимите крышку с DLC

3. Поверните переключатель зажигания в положение on. Не заводите двигатель

4. Подключите разъем oBD к соединителю передачи данных.

5. Инструмент будет стараться определить транспортное средство. В случае успеха

Транспортное средство компенсируете ущерб

Lisplayed. Если транспортное средство не может быть обнаружено, будут отображены меню

Для выбора автомобиля вручную.

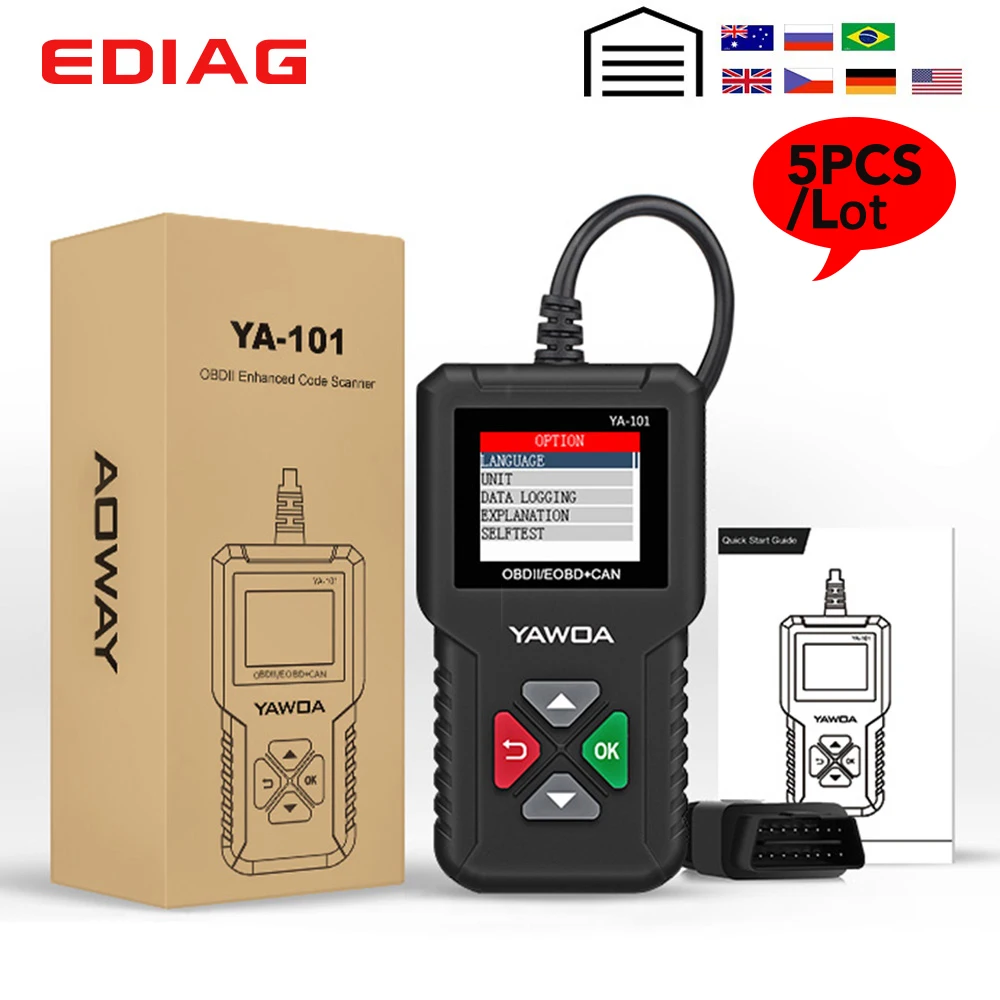

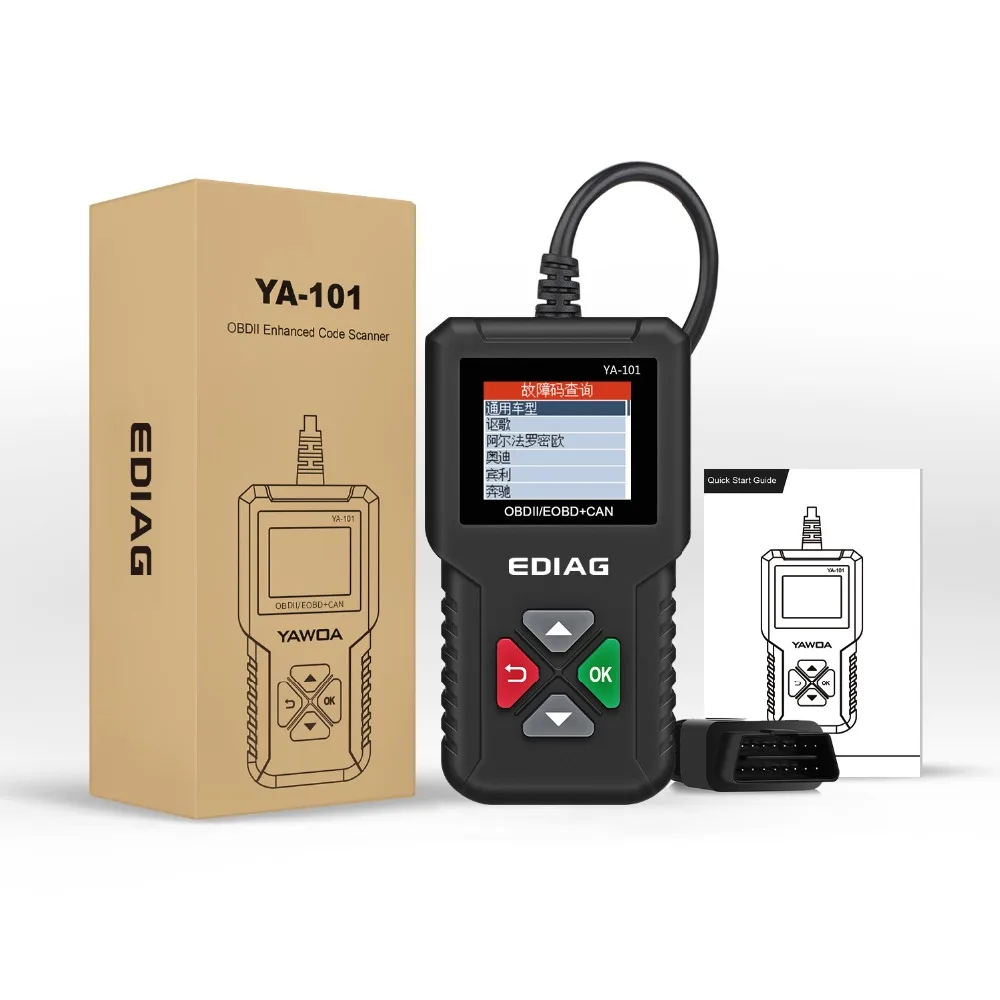

Упаковочный лист:

1 шт. * считыватель кода YA101

1 шт. * Руководство пользователя на английском языке
