Полностью металлический корпус эффективно защищает помехи от Космического излучения!
Профессиональная продукция 1000 линия (1024 P/R),Линейный (1024P/R) фотоэлектрический кодировщик, скорость up5000Turn,60KHz,
Abzтрехфазный инкрементный фотоэлектрический роторный энкодер, 1000 импульсов/1024 импульсов
НпнколлекторВыход разомкнутой цепи, 5-24 В,Стандартный кабель спички 1 метр
Инкрементный Поворотный энкодер, трехфазный регулятор пропускной способности, поколение фаз 90 ° может определить положительное и отрицательное направление для полного сложения и вычитания сигналов подсчета импульсов.
Производительность:1000/1024 линия
Рабочее напряжение: DC5-24V
Максимальная Механическая скорость 5000 оборотов/мин
Электрическая частота 60 кГц

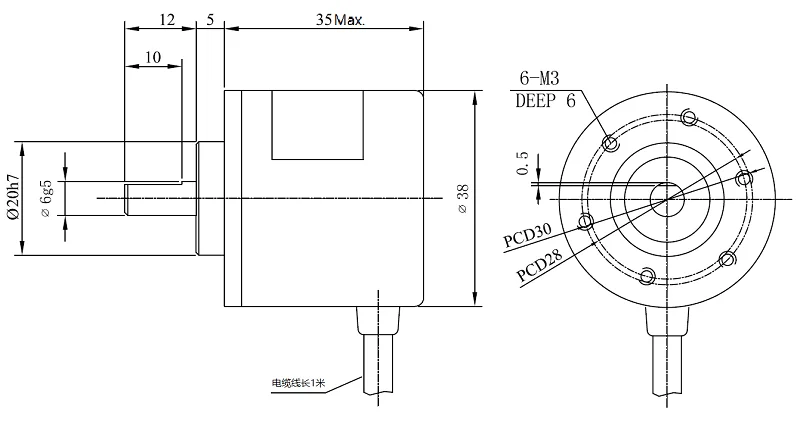

Размер:
Размер корпуса энкодера: φ38*35 Макс мм; Вал φ 6 × 12 мм;
Внеосевая Платформа: gao5 мм, φ 20 мм;
Крепежное отверстие: винт M3Screw,3 монтажных отверстия in30Yuanhe28Round; Боковой выход.
Способ подключения:Желтый = APhase, зеленый = BPhase, синий = ZPhase Red = vccположительный источник питания, черный = V0Land,
Пожалуйста, подключите в соответствии с вышеуказанным способом.Еще один металлический Защитный Сетчатый слой против помех.
Выход:Abzтрехфазный выход, прямоугольный квадратурный импульс, выход цепи isNPNOpen, выходной тип коллектора, этот выходной тип может быть сопоставлен с микрокомпьютером с одним чипом, с внутренним подтягивающим резистором, напрямую подключенным orplc, однокристальный микрокомпьютер или mitsubishi (входной режим должен быть подключен к switch0VWorks), Примечание: Если кодировщик не подключен к устройству, Прицел нельзя напрямую почувствовать. (Выход открытой цепи коллектора, когда нет подтягивающего резистора и выхода напряжения) Если вы хотите показать волны, К двухфазному выходу добавлены два подтягивающих резистора;
Использование:Используется для измерения скорости вращения объекта, угла 、 ускорения и измерения длины.
Сфера применения:Интеллектуальное управление подходит для измерения различных изменений смещения 、 полностью автоматическая машина для резки фиксированной длины 、 стальной стержень фиксированной длины режущий контроллер 、 гражданская высота измерения человеческие весы 、 роботы для соревнований студентов колледжа и т. Д.
Особенности:С малым объемом 、 светильник вес, простота установки, значительные преимущества чрезвычайно высокой стоимости производительности.
Меры предосторожности:Выходная линия APhaseBPhase не должна быть напрямую подключена к DVCC, иначе сгорит Выходная трехступенчатая трубка
'
