Описание:
!
Особенность:1. Соответствует спецификации Serial ATA 3,0, совместим с SATA2.0 SATA1.0.2. Соответствует спецификации PCI-Express v2.0, совместим с PCI-Express v1.0.3. Поддерживает скорость связи 6,0 Гбит/с, 3,0 Гбит/с и 1,5 Гбит/с.4. Поддерживает Gen 1i,Gen 2i,Gen 2m, Gen 2x и Gen 3i.5. Два порта Sup SATA.6. Поддерживает режимы AHCI 1,0 и IDE.7. Поддерживает собственную очередь команд (NCQ)8. Мультипликатор порта Sup s на основе переключения или переключения на основе команд.9. Поддерживает горячую замену и горячую замену.10. Совместимость с жесткими дисками SATA 6G,3G и 1,5GСпецификация:Интерфейс продукта: PCI-E 1X 4X 8X 16X
Чипсет: Marvel 9125Характеристики поддержки: SATA3.0 7PINИнтерфейс шины: слот PCI-Express X1Интерфейс расширения: 2 интерфейса SATA3.0Системные требования: Доступен слот PCI Express X1 с поддержкой PCI-E X2 X4 X8 X16Операционная система: Windows10/8/7 (32/64 бит) / Vista (32/64 бит) / XP/2003/2008/linux
Примечание:
1. Используйте линию передачи данных SATA3.0 для достижения наилучших результатов
2. Слот PCI-E должен иметь разъем V2.0 или выше, V1.0 не будет превышать 250 Мб, PCI-E-X1 или X16, если это версия V2.0, В слот X16 непосредственно вставляется запасной слот,
3. Настройки материнской платы BOIS: Режим SATA следует заменить на AHCI, хотя некоторые PCIE материнской платы имеют версию 2,0, но BOIS по умолчанию не поддерживает высокоскоростной режим передачи (высокоскоростной режим gen2) необходимо включать вручную под PCI-E 1,0 только 200- 250 м, 2,0 ниже 350-400 м
Если вы не согласны, замените материнскую плату.
Примечание:
Файлы драйверов продукта:
1. CD-ROM: . .. Драйвер \ карта SATA \ Marvell \ 9125, а затем выберите соответствующую папку в соответствии с системой
Карта адаптера PCIE-SATA3.0 используется следующим образом:
И. Условия подключения и решения системного диска и карты адаптера PCIE к SATA3.0:
1. Режим интерфейса SATA PCIE to SATA3.0-это Режим AHCI. Если вы хотите вставить системный диск на нашу карту, посылка заключается в том, что ваш системный диск должен быть установлен в режиме AHCI, когда система установлена на материнскую плату, иначе он не сможет пройти. Наша карта передачи карт активирует систему.
2. Если установлено, что система установки интерфейса SATA на системном диске, вставленном в материнскую плату, имеет режим AHCI, вы можете напрямую вставить жесткий диск в нашу карту, затем войдите в BIOS материнской платы, чтобы установить системный диск на первую загрузку.
3. Оба вышеуказанных условия выполнены. Если все еще не удается запустить или перезапустить несколько раз, возможно, интерфейс жесткого диска материнской платы конфликтует с нашей картой адаптера. Решение состоит в том, чтобы войти в BIOS материнской платы и установить параметр интерфейса жесткого диска материнской платы для отключения, сохранить и перезапустить систему
Во-вторых, условия подключения и решения обычного диска и PCIE к SATA3.0:
1. Когда системный диск вставлен на материнскую плату и Обычный диск вставляется на карту PCIE-SATA 3,0, тогда при запуске необходимо определить только информацию о карте адаптера и обычную модель диска.
2. Если условие 1 удовлетворено и система не может быть запущена, войдите в BIOS материнской платы и установите системный диск для первой загрузки.
В-третьих, системный диск, Обычный диск и PCIE к SATA3.0 подключение и решение:
1. Посылка, если системный диск с оригинальной установленной системой материнской платы проходит тест в режиме AHCI, вы можете использовать следующие методы для достижения этой цели. Если система установлена в режиме IDE, можно переустановить систему только с помощью PCIE на SATA3.0.
После того, как условия 2 и 1 удовлетворены, вы не сможете войти в BIOS материнской платы и установить первый системный диск в качестве первой загрузки.
3. Выполнены 1,2 условий или не удается запустить, тогда может возникнуть конфликт между встроенным интерфейсом SATA. Войдите в BIOS материнской платы и установите SATA для отключения.
Вы получите:

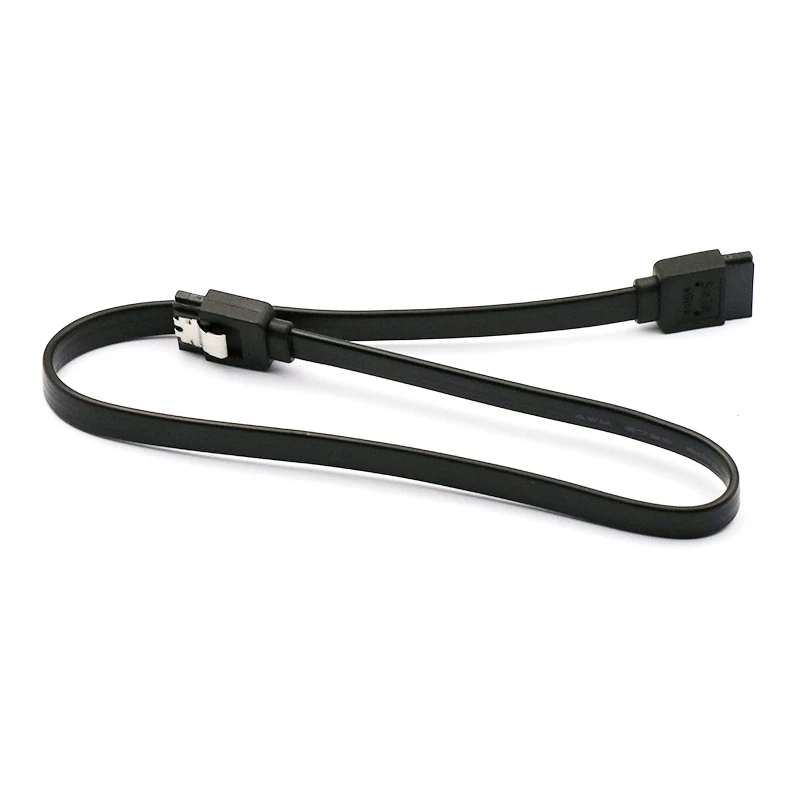

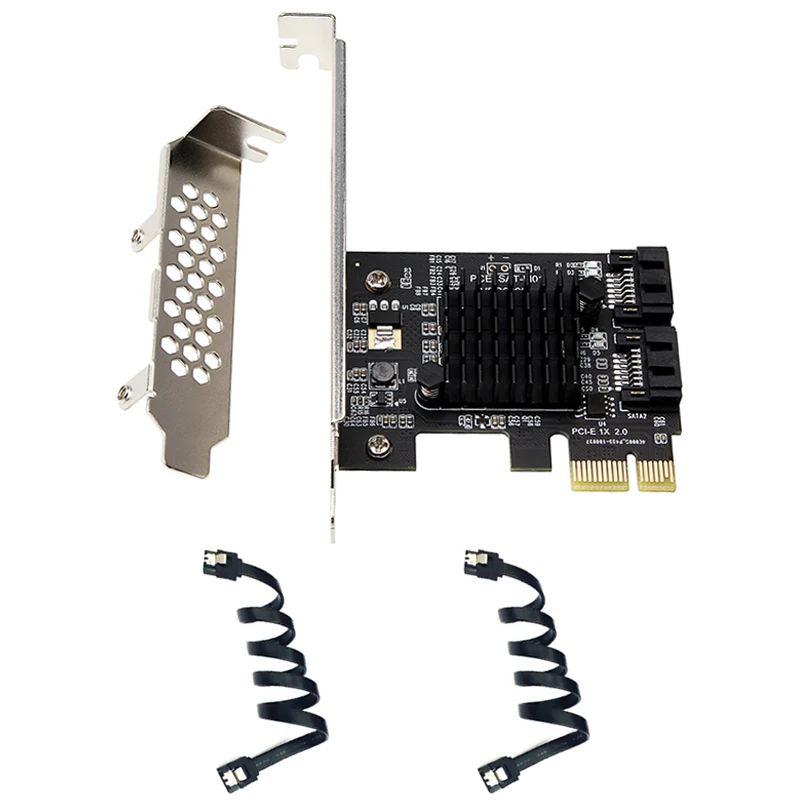

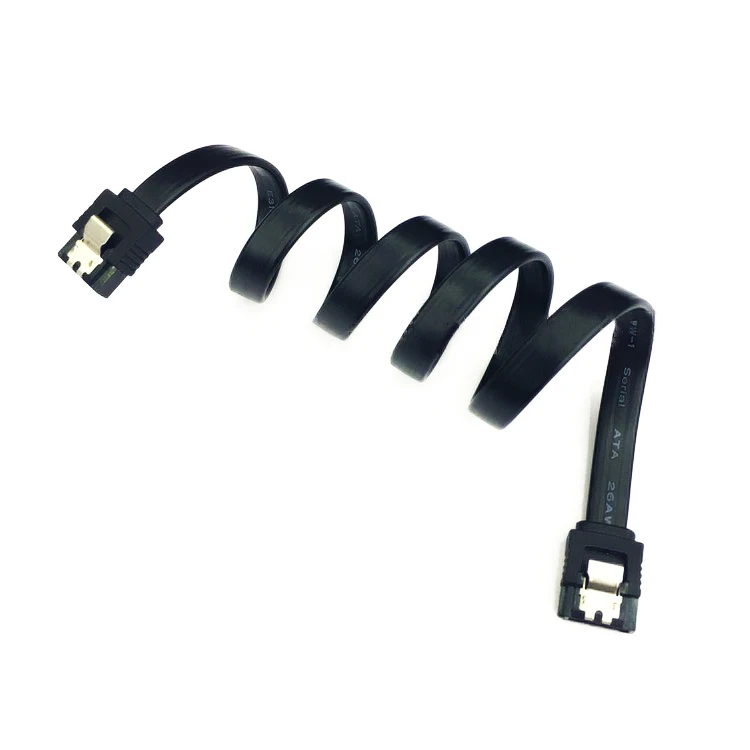

1 x Плата расширения PCI-E на SATA 3,02 кабеля SATA1 х маленький и большой кронштейн1 х винт

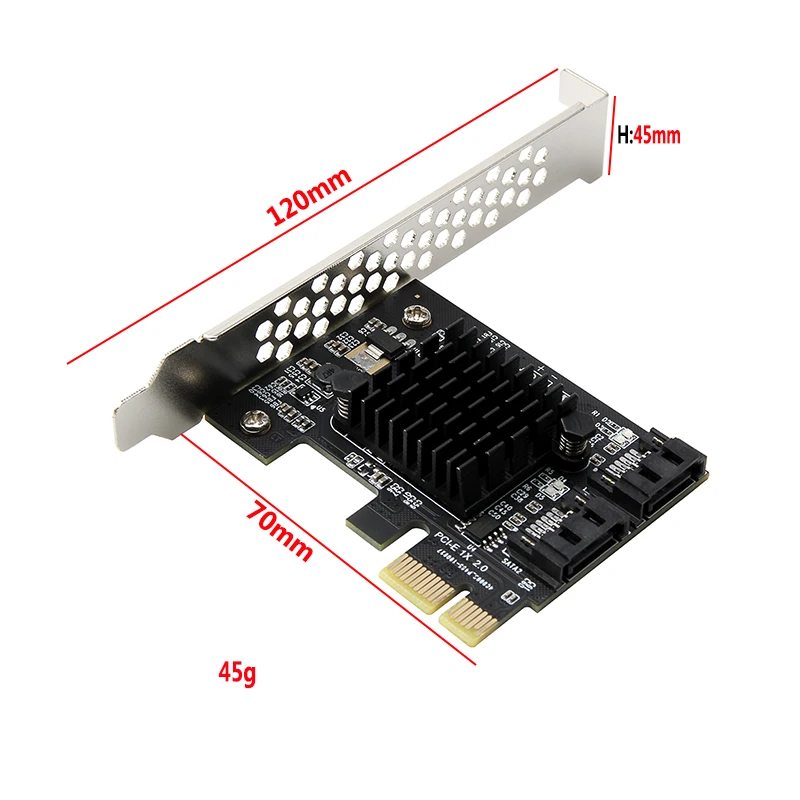

Для получения более подробной информации ознакомьтесь с изображениями.
