Обзор
44,1 k 48k,2 канала word clock,OCXO inside, Поддержка внешнего rb clock input
Персонаж

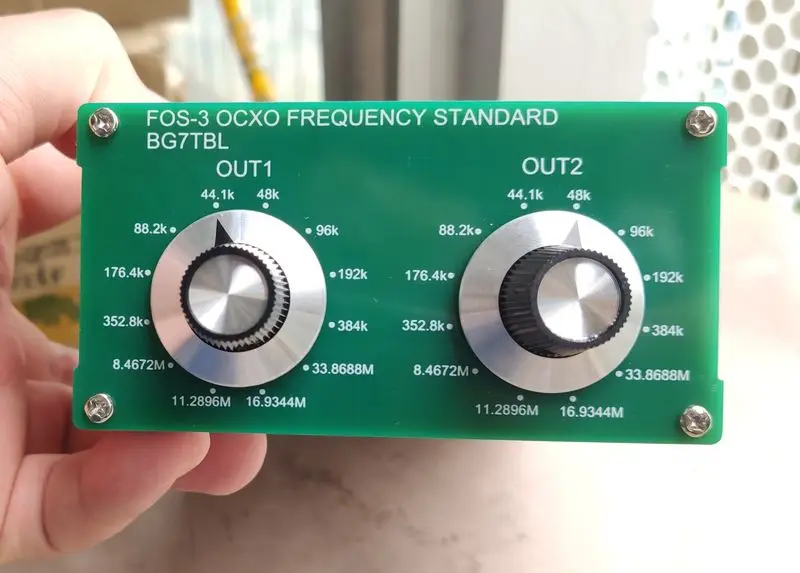

Два канала регулируемого выхода, используйте ручку для выбора выходной частоты;
Один канал выхода 10 м, выходной стандартный сигнал 10 м;
Один канал ввода 10 м, который может быть соединен с точными сигналами, такими как рубидиевые часы;

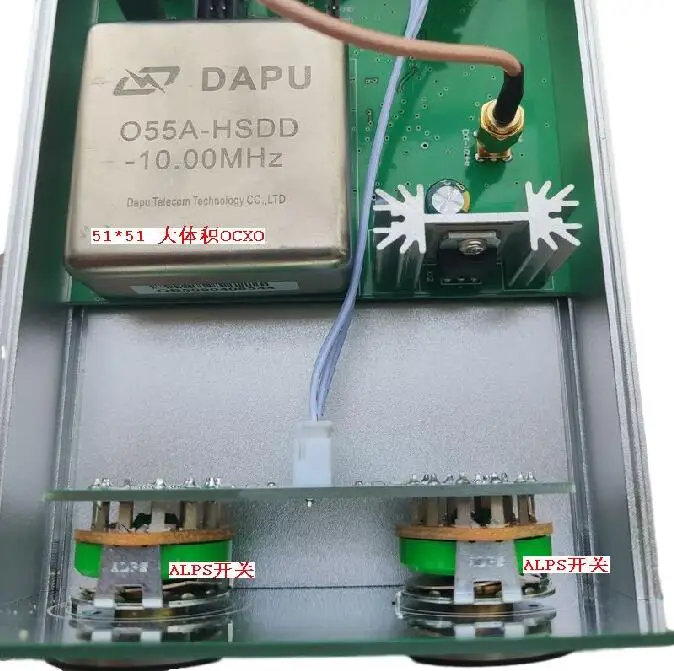

С большим объемом OCXO шум ниже и стабильнее;
Ручка ALPS обеспечивает гладкость и долговечность;
Одиночный источник питания 12 В, удобный источник питания, низкое энергопотребление;
Спецификация
Тип: FOS-3
Мощность: DC11.7-12.9V, Макс: 12 Вт
Выходное frequnecy:OUT1 частота: 44,1 k-88,2 k-176,4 k-352,8 k- 48k-96k-192k-384k- 8,4672 М-11,2896 М-16,9344 М-33,8688 м
Частота OUT2: 44,1 k-88,2 k-176,4 k-352,8 k- 48k-96k-192k-384k- 8,4672 М-11,2896 М-16,9344 М-33,8688 м
Выходная частота 10 МГц: 10 МГц
Выходная волна: три канала 3.3Vpp квадратная волна (5Vpp квадратная волна опционально, покупка маркировки)
Выходное сопротивление: совместим с 50 Ом и 75 Ом одновременно
Режим выбора частоты: 12 зубчатых стрелок
Вход: 10 м, 0.1Vpp-5Vpp, синус или сквош волна

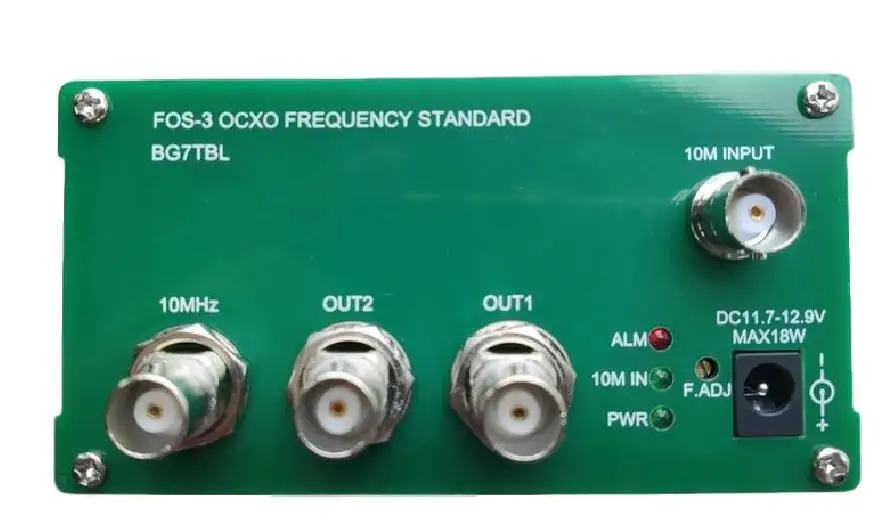

Светодиодный: PWR: светодиодный индикатор включения, поворот на 44,1 k, светодиодный фонарик один раз
EXT 10M: внешний вход 10M
ALM: вспышка, частота разблокирована, не может использоваться
Аксессуар: AC110-220V-DC12V /1.0A
Размер: W * H * L = 106*55*200 (включая BNC подключение)
Вес: 0,75 кг (за вычетом Вес), 0,9 кг (в том числе адаптер переменного тока, посылка)
Часто задаваемые вопросы.
О: что это такое
В: выход a accuary частота для аудиосистемы.
О: любое применение
В: предоставьте ссылку на звуковое оборудование,
Используйте звук плавно, улучшите детали и сделайте фон более спокойным
О: Как использовать три светодиодный
В: ШИМ: Включение питания, включение светодиодов, проверка мощности,
Независимо от того, какой выход поворачивается на 44,1 k, светильник мигнет один раз.
Используется для калибровки циферблата
EXT 10M: если вход наружный 10 МГц, этот светодиодный индикатор включен.
Ошибка: все включено: вспышка, частота разблокирована, не может использоваться
О: что такое F,ADJ, любой используемый.
В: регулировка частоты OCXO.
Вопрос: каково использование 10 м входного и выходного сигнала?
A:10M вход, может быть соединен с 10M extern Точный Стандарт или синхронизация внешних 10m сигналов.
Выход 10 м, внутренняя Выходная частота OCXO, если используется внешний 10 м, выходной внешний сигнал 10 м,
И может использоваться несколькими машинами в каскаде.
