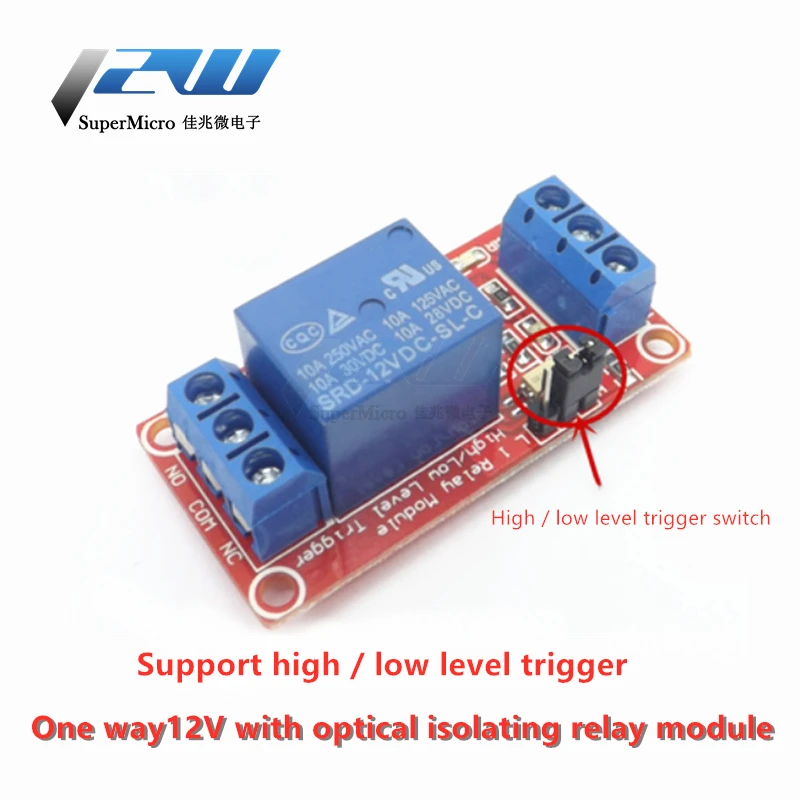

С оптроном 1 релейный модуль 12 В Плата расширения высокого и низкого уровня триггерный дополнительный модуль

Описание модуля:

1. Модуль принимает реле, и нормально открытый интерфейс имеет большую нагрузку: AC 250V / 10A, DC 30V / 10A;2. Изоляция оптопары SMD, сильная способность к вождению и стабильная производительность; Триггер тока 5ма;3. Рабочее напряжение модуля 5 В, 9, 12 В, 24 В на выбор;4. Модуль может быть установлен на высокий или низкий уровень запуска через перемычку;5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не будет работать;6. Индикатор питания (зеленый), индикатор состояния реле (красный)7. Дизайн интерфейса удобен для пользователя, все интерфейсы могут быть непосредственно высвечены через клеммный блок, что очень удобно8. Размер модуля: 50 мм * 26 мм * 18,5 мм (длина * ширина * высота)9, с 4 крепежных отверстия для болтов, 3,1 мм отверстия, 44,5 мм * 20,5 мм шаг

Интерфейс модуля:

1. Постоянный ток +: подключение к положительному полюсу источника питания (напряжение в соответствии с реле требования, есть 5V.9V.12V и 24V варианты)2. DC-: подключение к отрицательному полюсу источника питания3. В: высокий или низкий уровень управления реле pull-IN

Релейный выход:

1. НЕТ: обычно открытый интерфейс реле, реле должно быть приостановлено до pull-in, и короткое замыкание до COM после pull-in.2. COM: общий интерфейс реле3. NC: обычно закрытый интерфейс реле, короткое замыкание до COM, до вытягивания, левый плавающий после вытягивания
