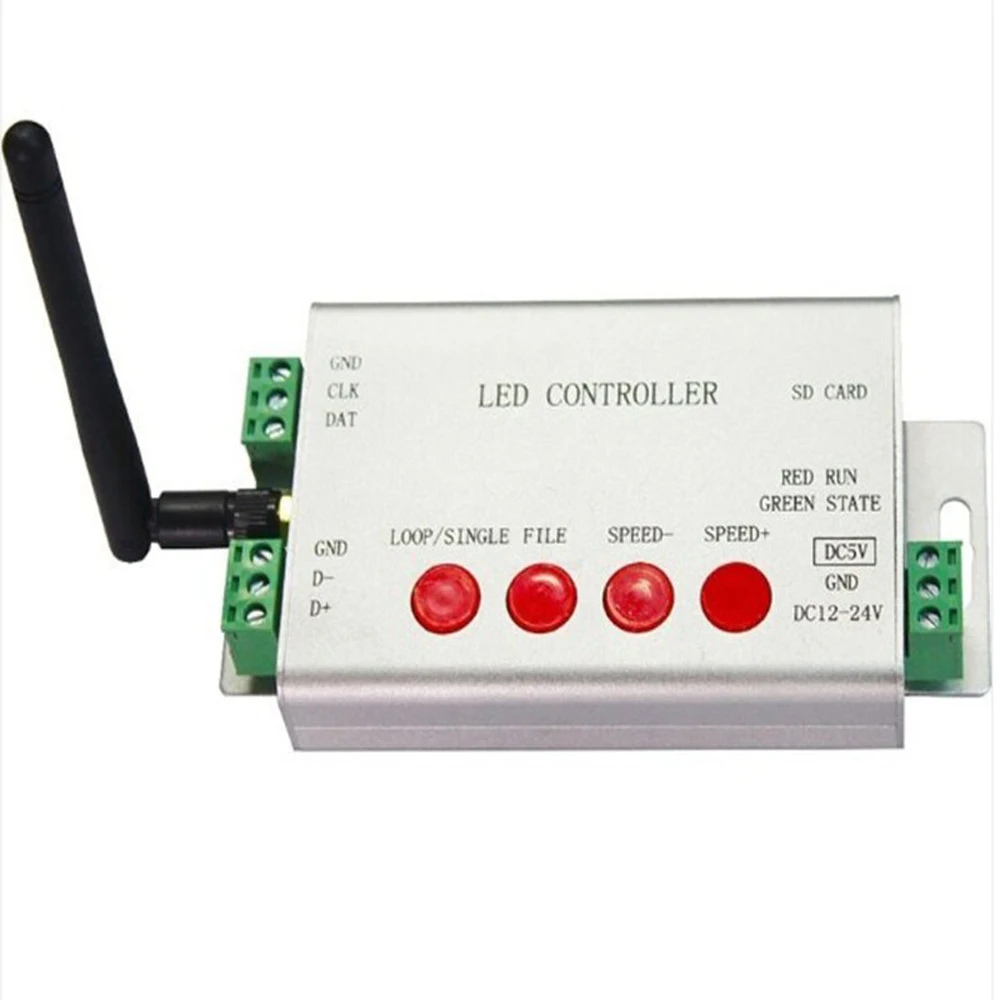

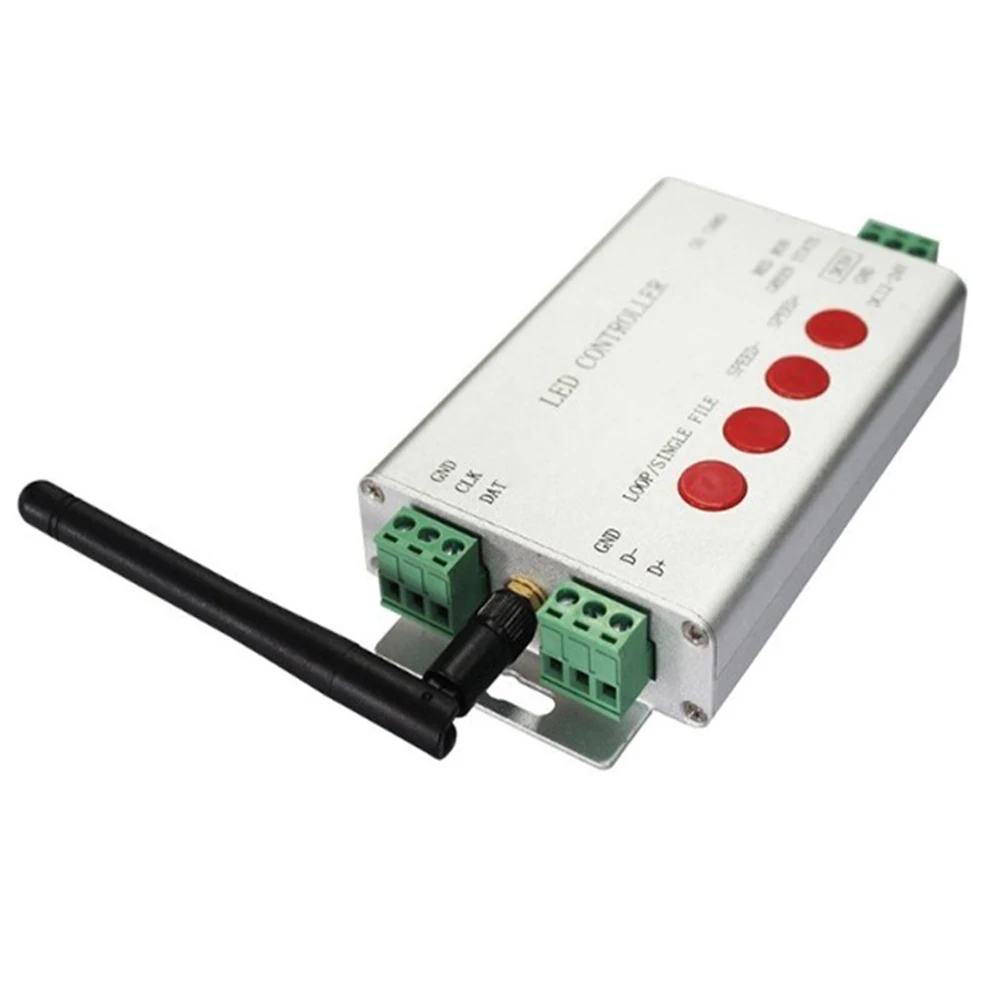

H806SB светодиодный контроллер sd-карты WIFI-SPI контроллер DC5-24V Wifi контроллер с помощью приложения Max 2048 пикселей WS2811 цифровые полосы света
Фетры:
Поддерживаемые Чипы: LPD6803, LPD8806, LPD1882, LPD1889, LPD6812, LPD1883, LPD1886, DMX512, HDMX, APA102, MY9221, UCS6909, UCS6912, uc19ucs01, 19s01 WS2803, WS2811, WS2812, TM1803, TM1804, TM1809, TM1812, TM1829, TA9912, TM1913, TM1914, TM1926, TM1814, INK1003, LX1003, LX2003, LX2006, TLS3001, P9813, P9816, SM16711, SM16716, LD151x, LD153x, MBI6021, m24.
Примечание:

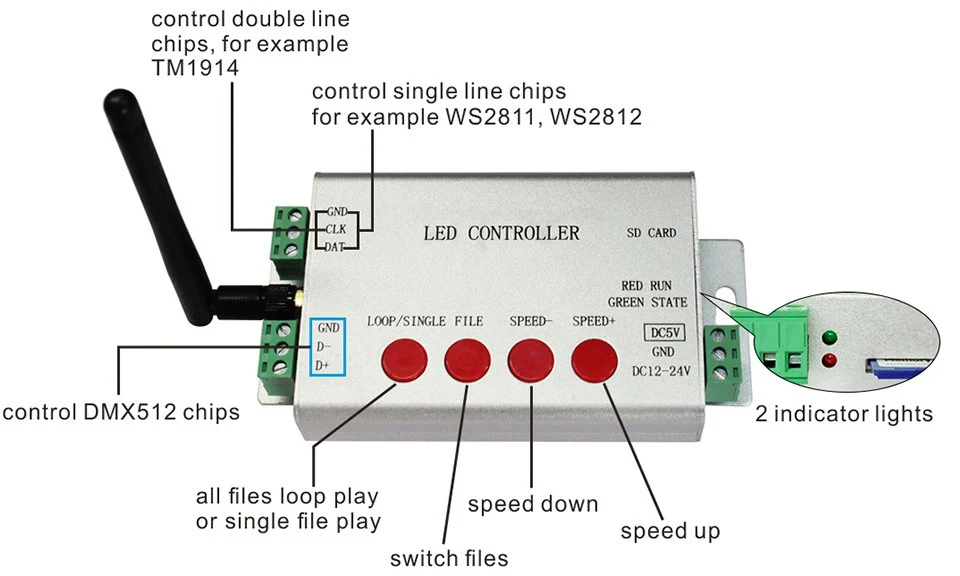

H806SB поддерживает больше чипов, перечисленных выше (Некоторые чипы имеют одинаковую схему последовательности, например UCS2903 имеет ту же схему последовательности с UCS1903, H806SB поддерживает их все).1. Один порт контролирует максимум 2048 пикселей. 2. Вы можете подключить ваш телефон android к H806SB через WLAN для управления светодиодами.3.H806SB поддерживает десятки однолинейных и двухлинейных чипов.4. Вы также можете использовать четыре кнопки для настройки режима воспроизведения, переключения файлов, увеличения или уменьшения скорости. 5.DC5V или DC12 ~ 24V вход.6. Максимальный радиус управления: 25 м7. Мощность диссипации: 0,3 W8. Радиус управления: 25 м9. Вес: 0,34 кг10. Размер: L150 x W82 x H38

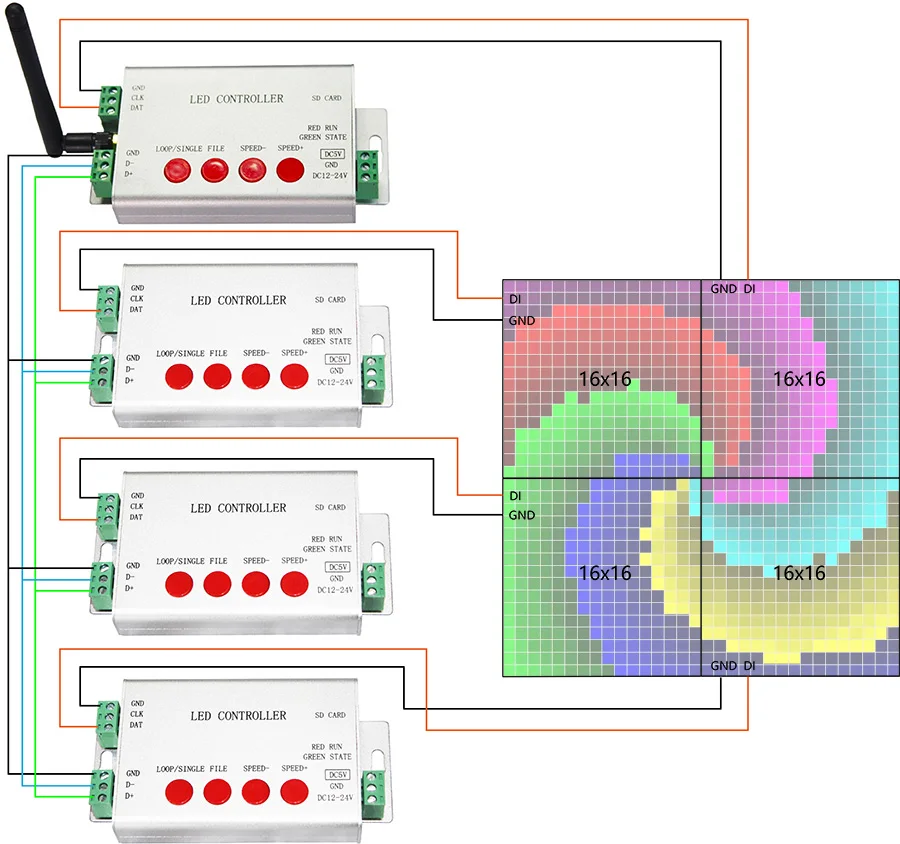

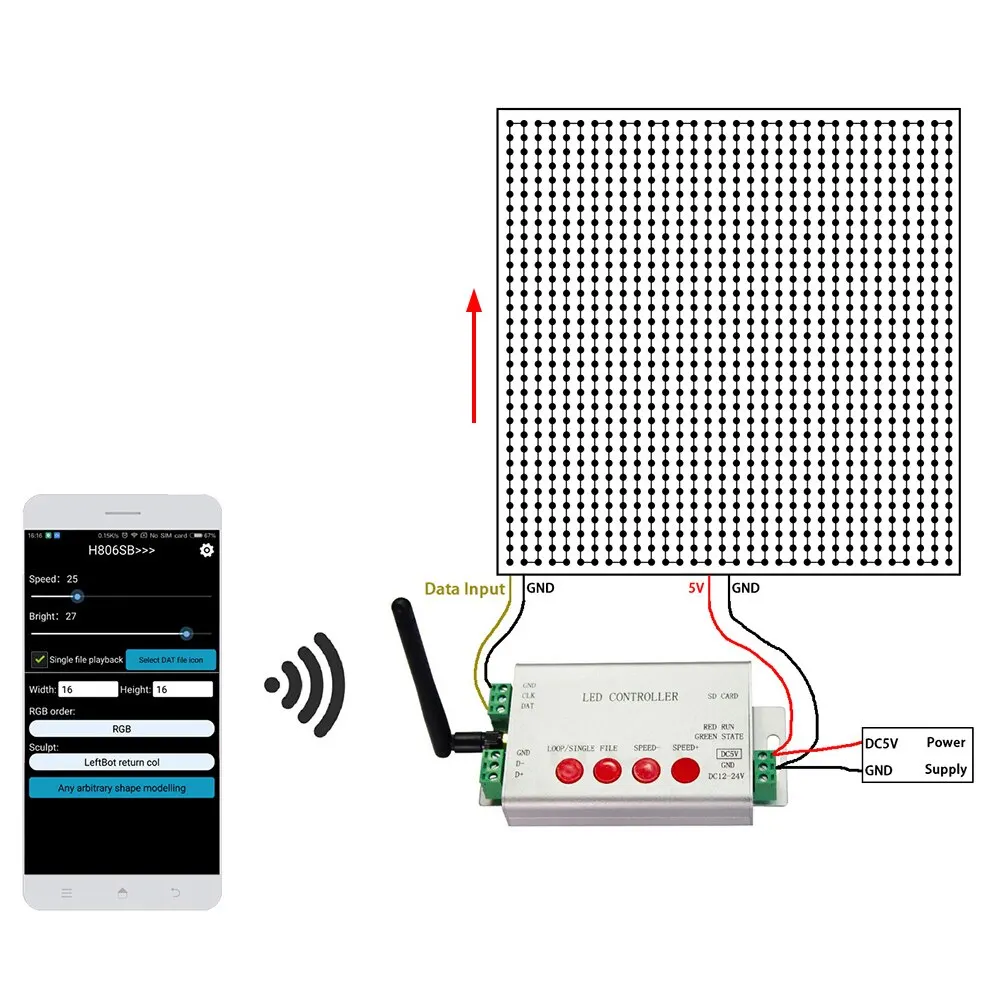

Рабочий процесс: Шаг 1. Установите их
Предположим, что у вас есть панель 32*32 (пикселей) WS2812

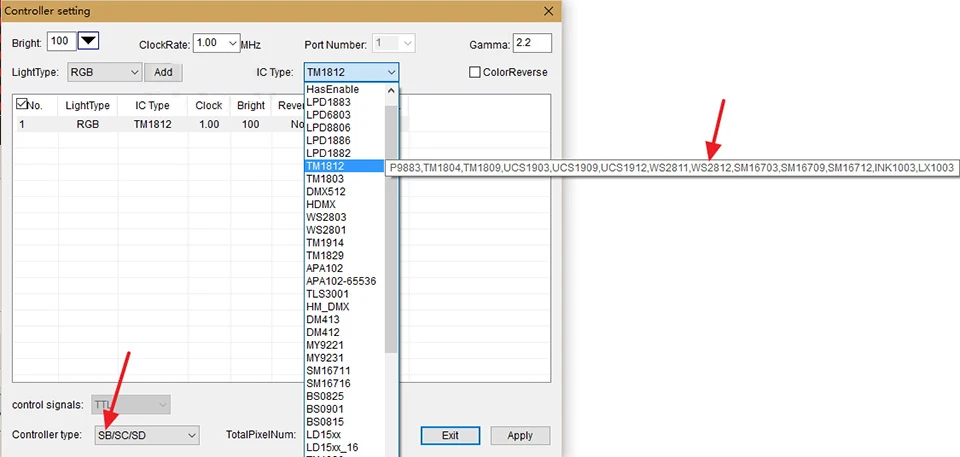

Step2. Светодиодный модуль со встроенным программным обеспечением
Светодиодный загрузка сборки:
Светодиодный загрузка сборки: https://drive.google.com/file/d/1XMtaFaLWssw9sUhpvEHDuNkQHthi_Pam/view
Краткое введение

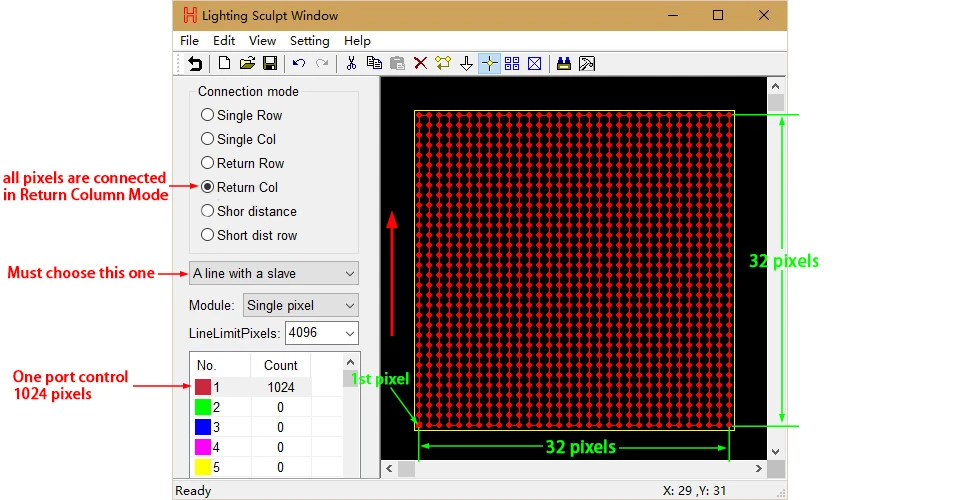

(1). Поместите пиксели
Светильник шаг 3

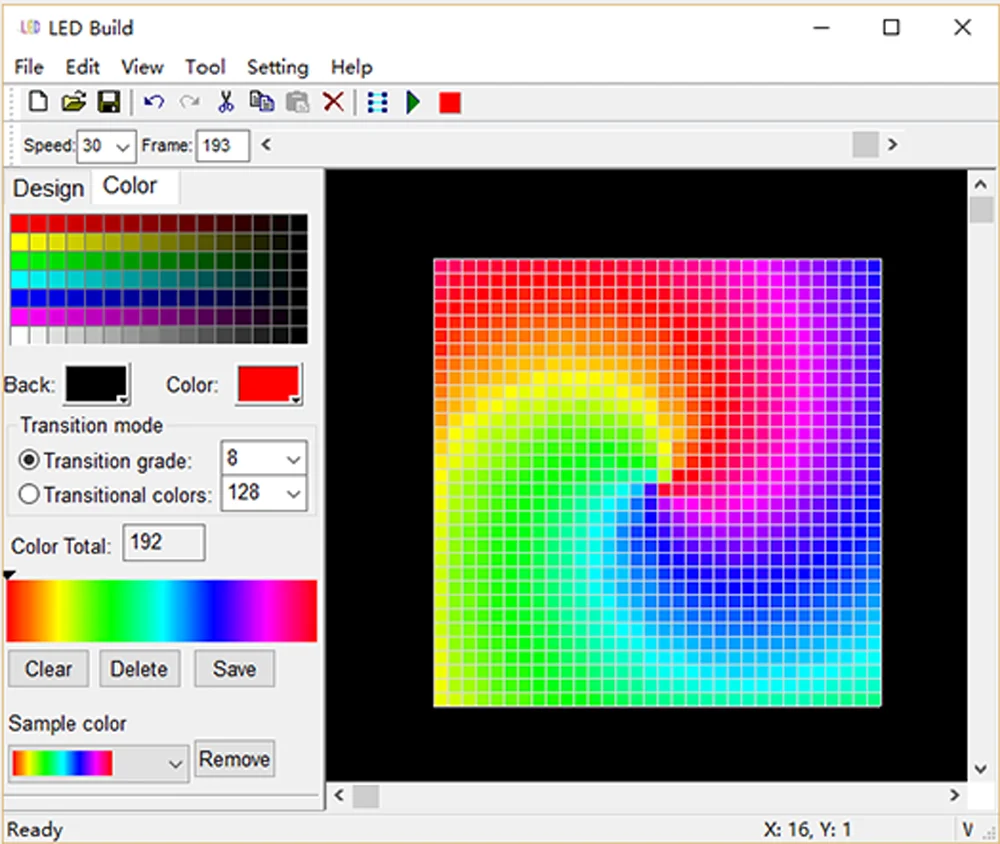

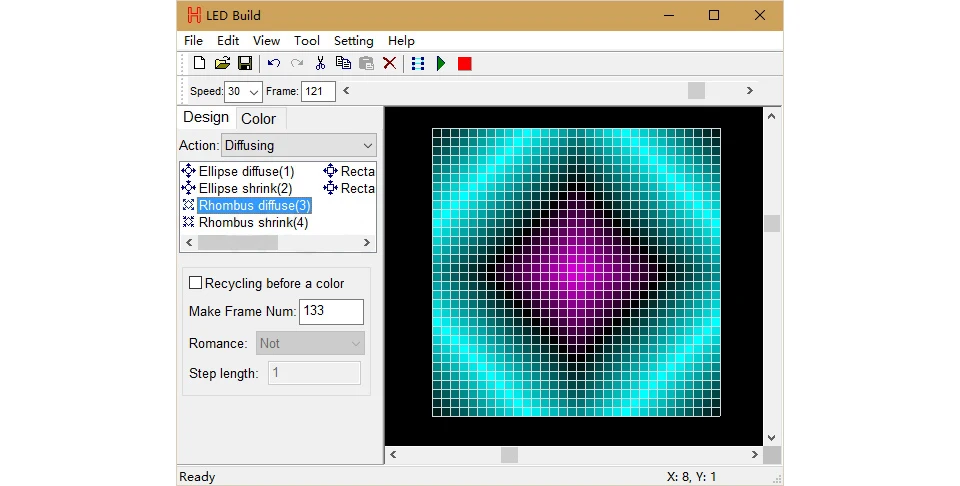

Шаг 4. Создавайте эффекты

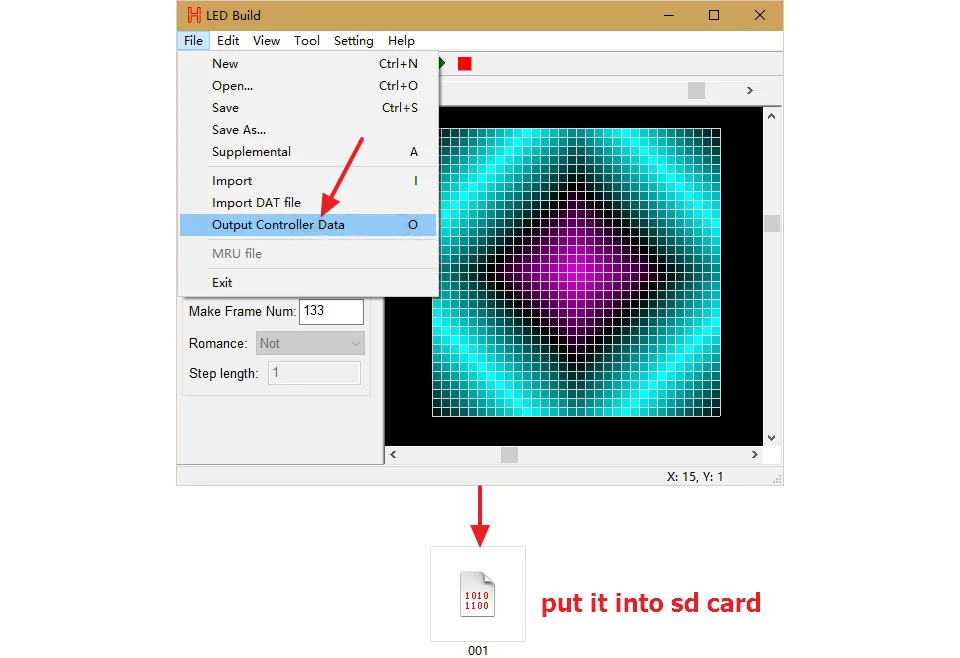

Шаг 5. Выходной контроллер данных и поместите его в sd-карту
Для получения более подробной информации, пожалуйста, обратитесь к обучающему видео-сообщению выше.

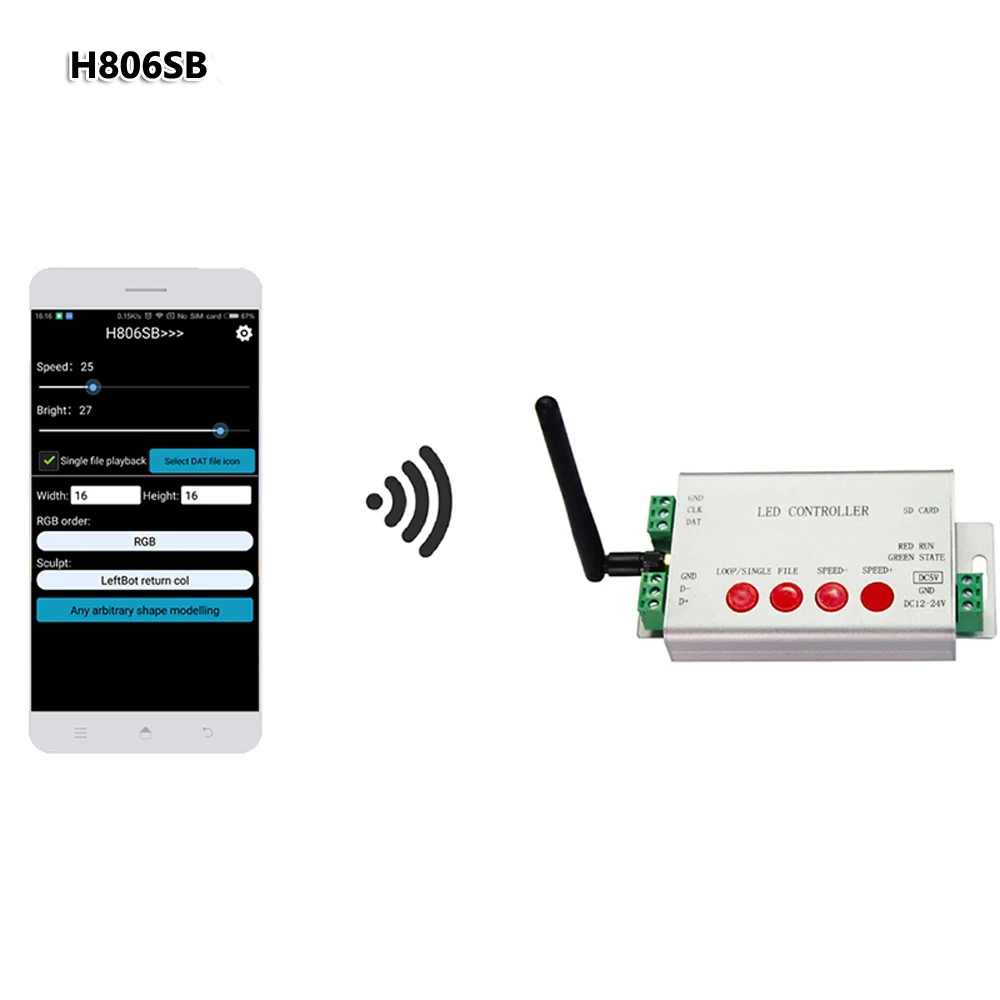

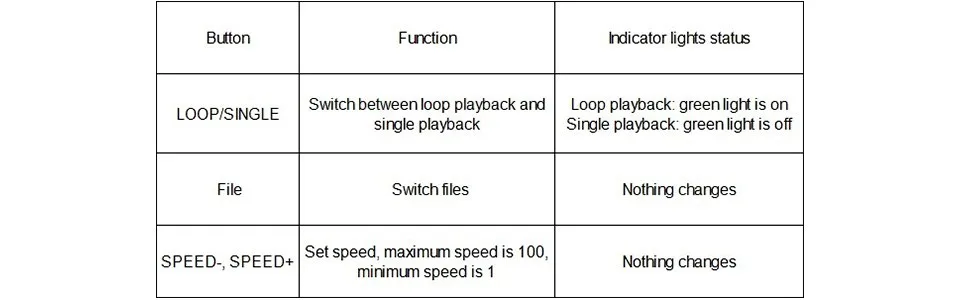

Загрузка тестового файла: https://drive.google.com/open?id=0B1gzqyV6hfOgTkRHRTR2dGswT0U (одна линия 200 пикселей, для WS2811, полоса WS2812, скопируйте их на sd-карту) шаг 3. Панель управления с 4 кнопками управления питанием и панель вверх, теперь вы должны быть в состоянии управлять панелью с четырьмя кнопками. Step4. Панель управления с помощью приложения для телефона android: светодиодный DPF скачать:
Https://drive.google.com/open?id=0B1gzqyV6hfOgSVNqTXFWWE5aR0E

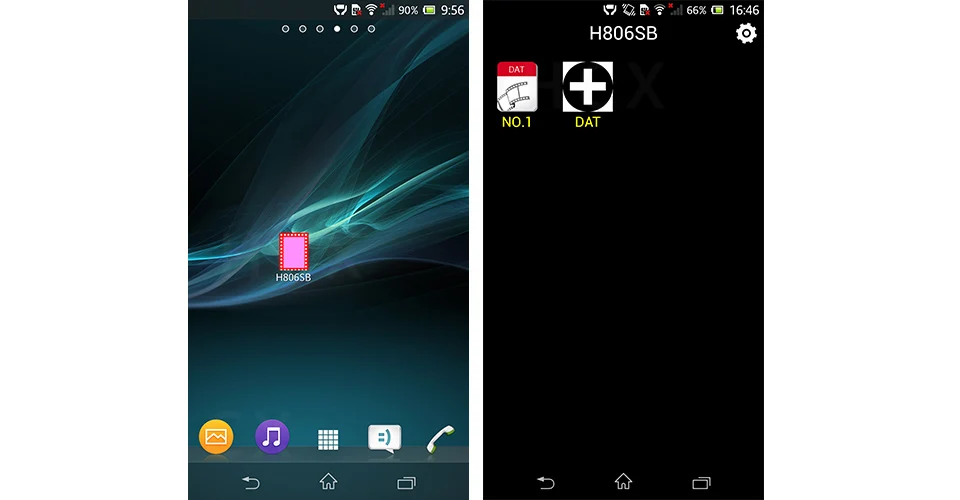

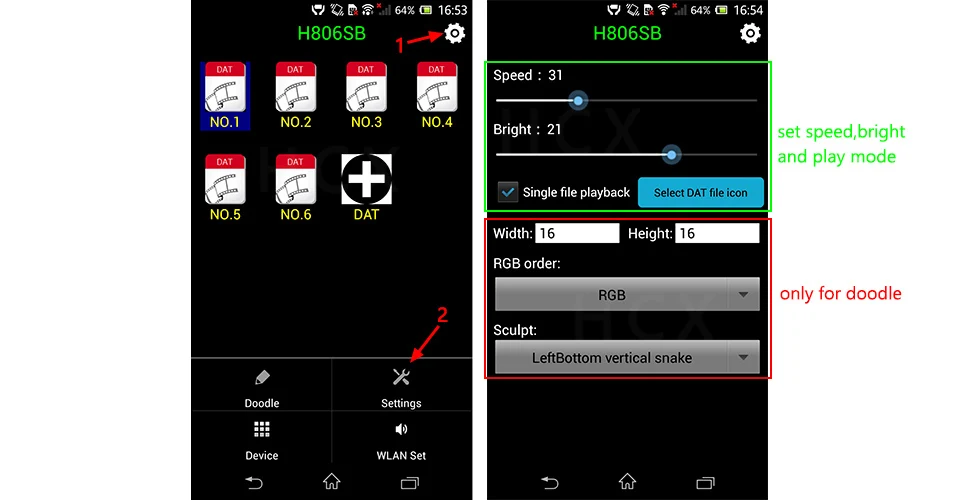

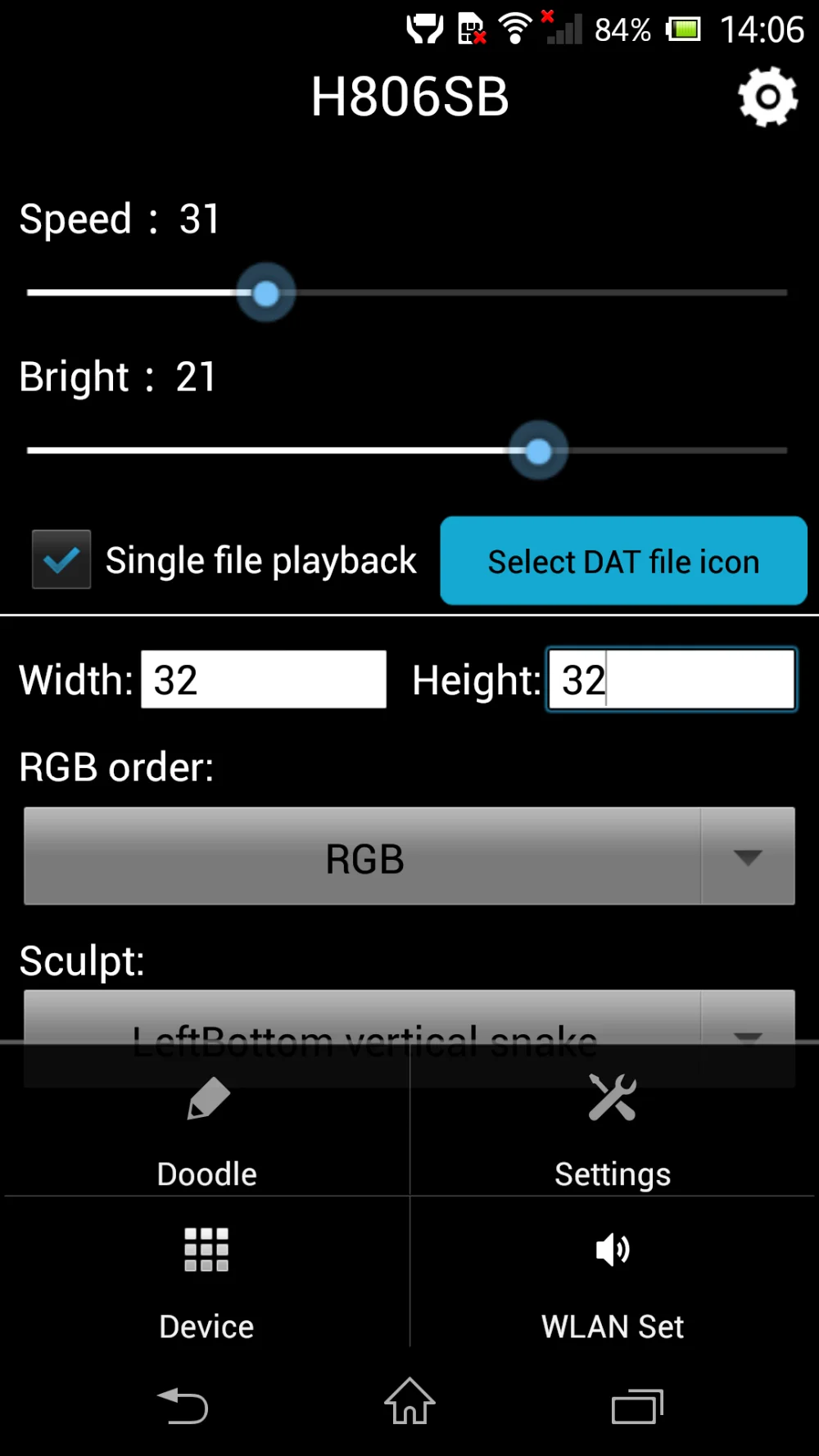

Установите LEDDPF. apk и откройте его

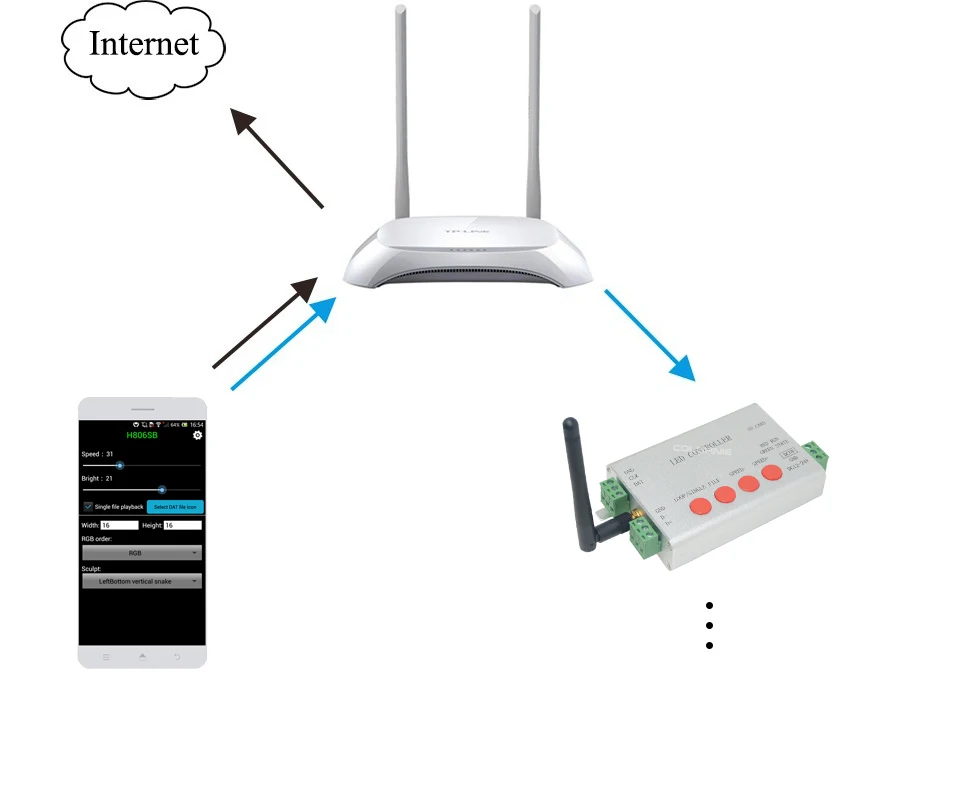

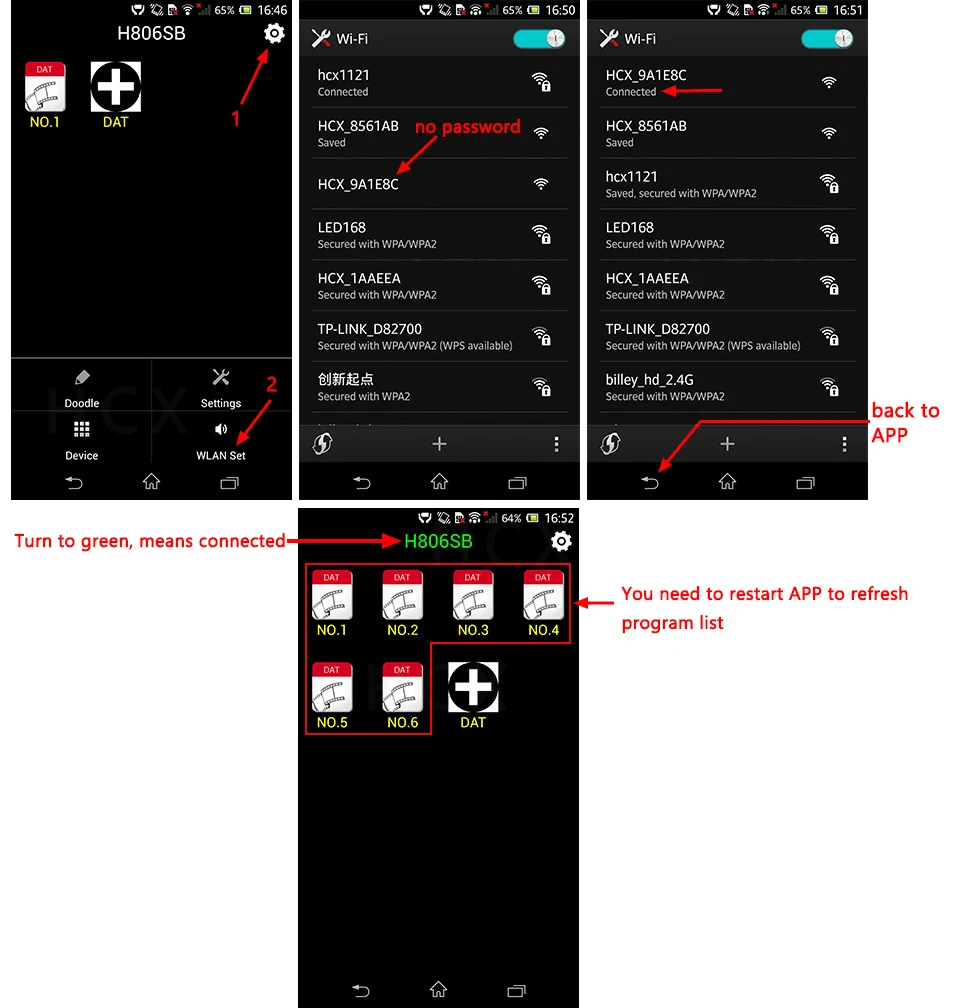

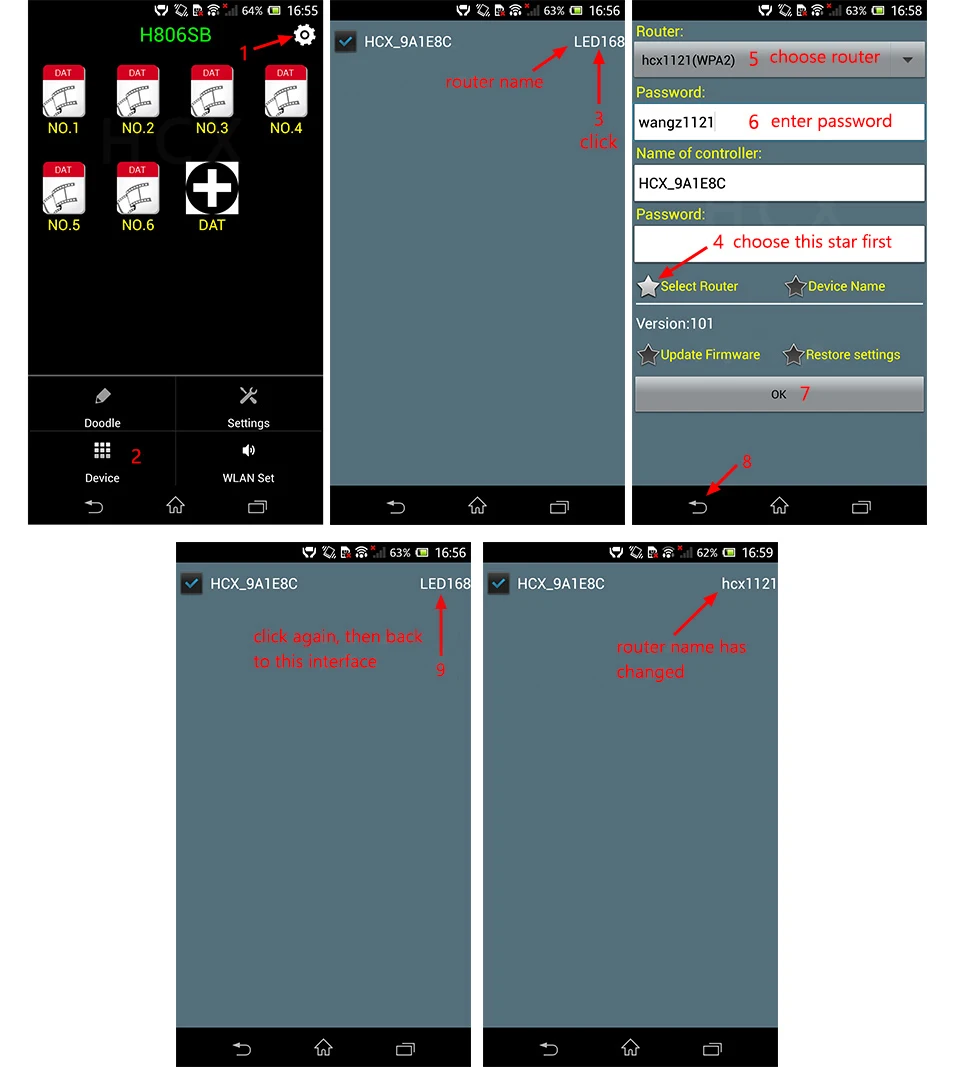

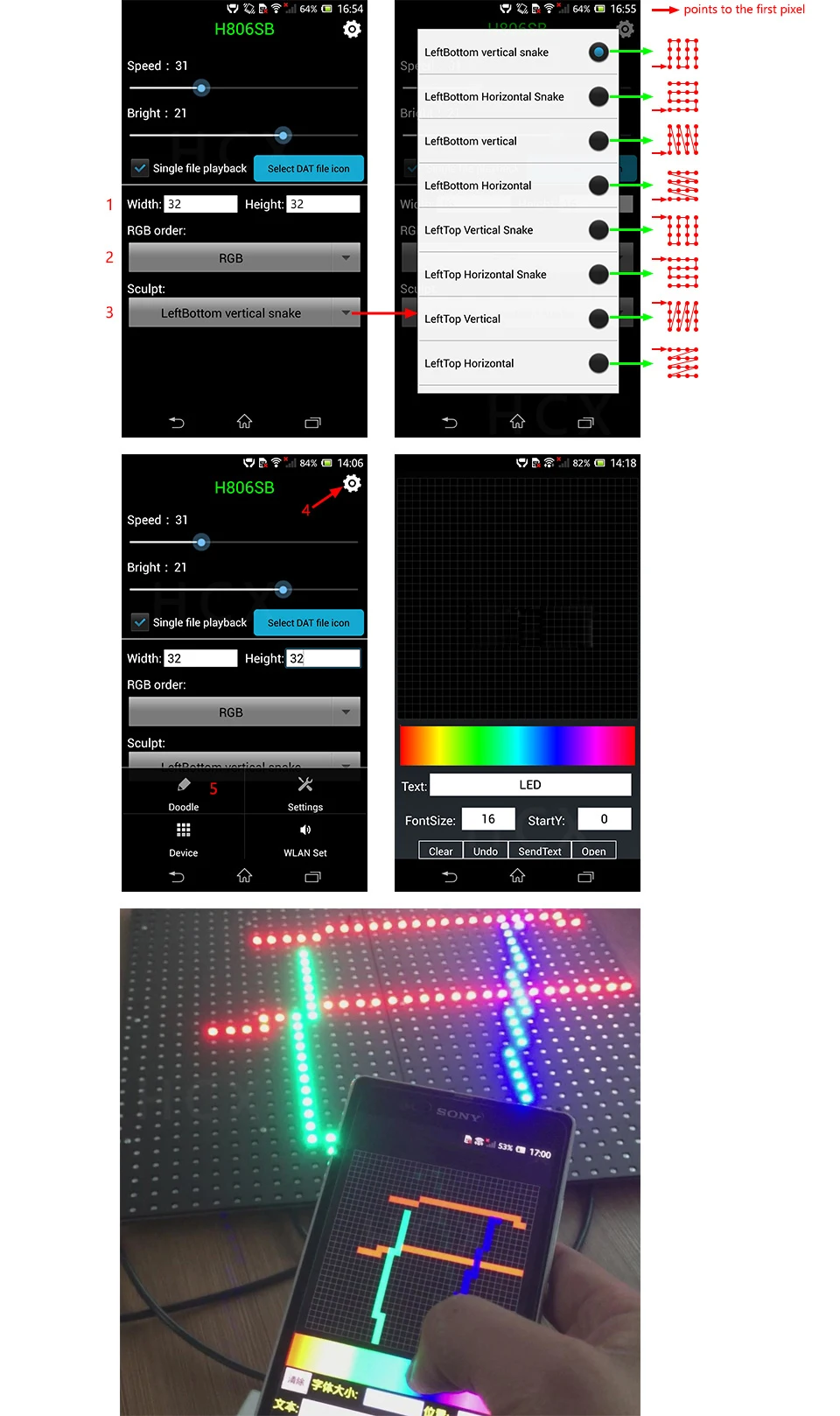

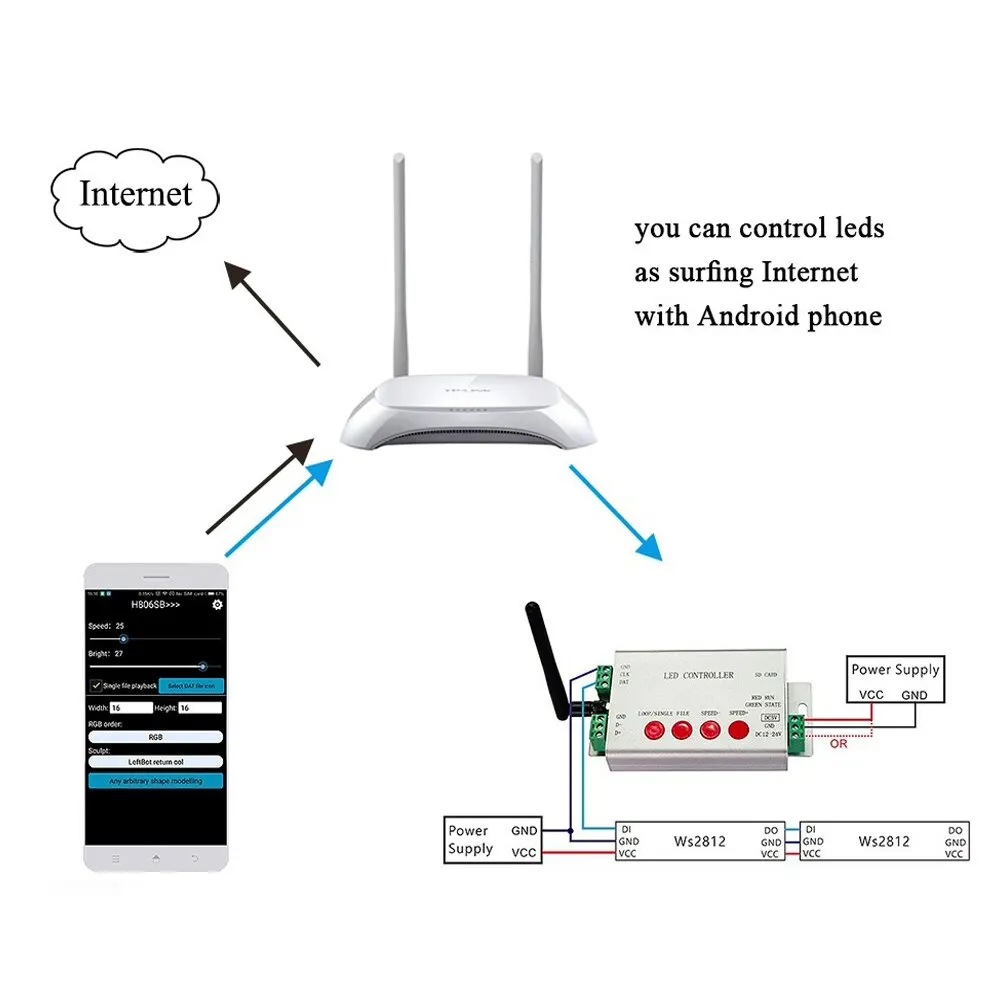

Нажмите имя контроллера в «WLAN Set», подключите контроллер к телефону.
Нажмите меню «Настройки» для регулировки скорости и яркости.
