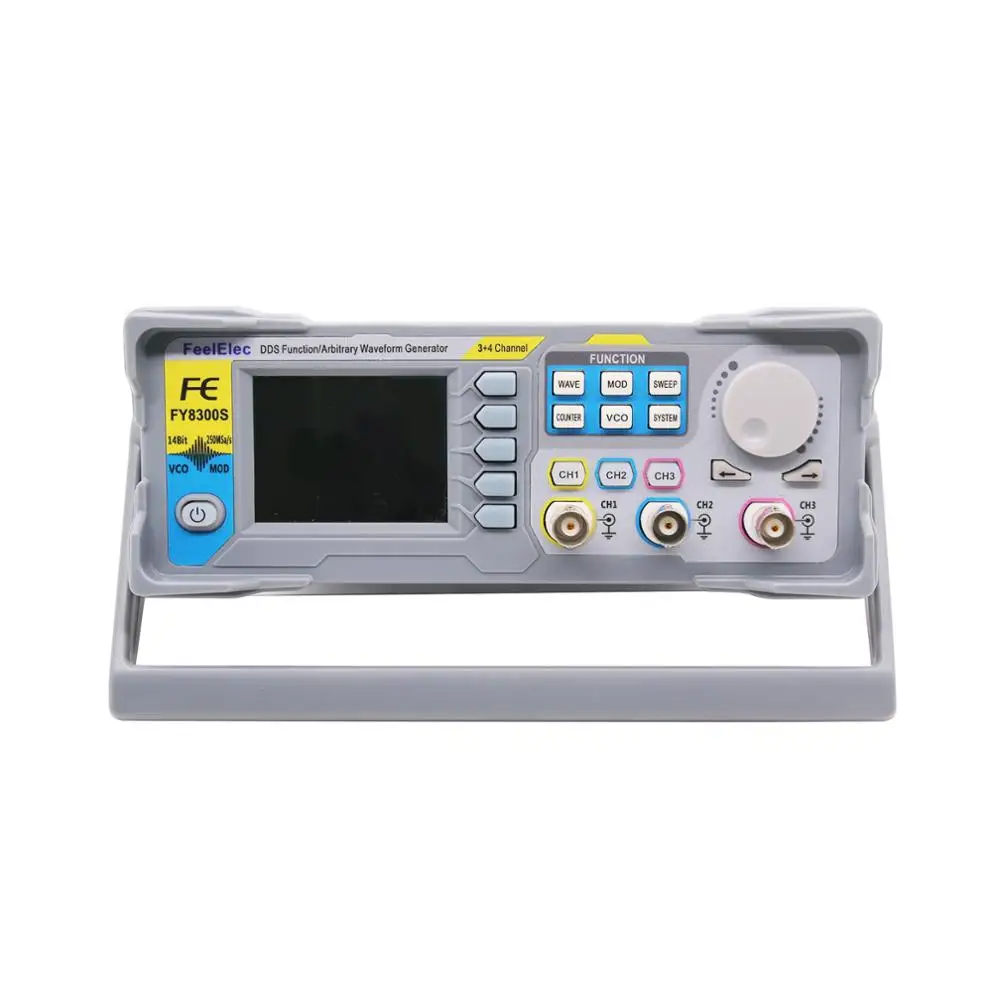

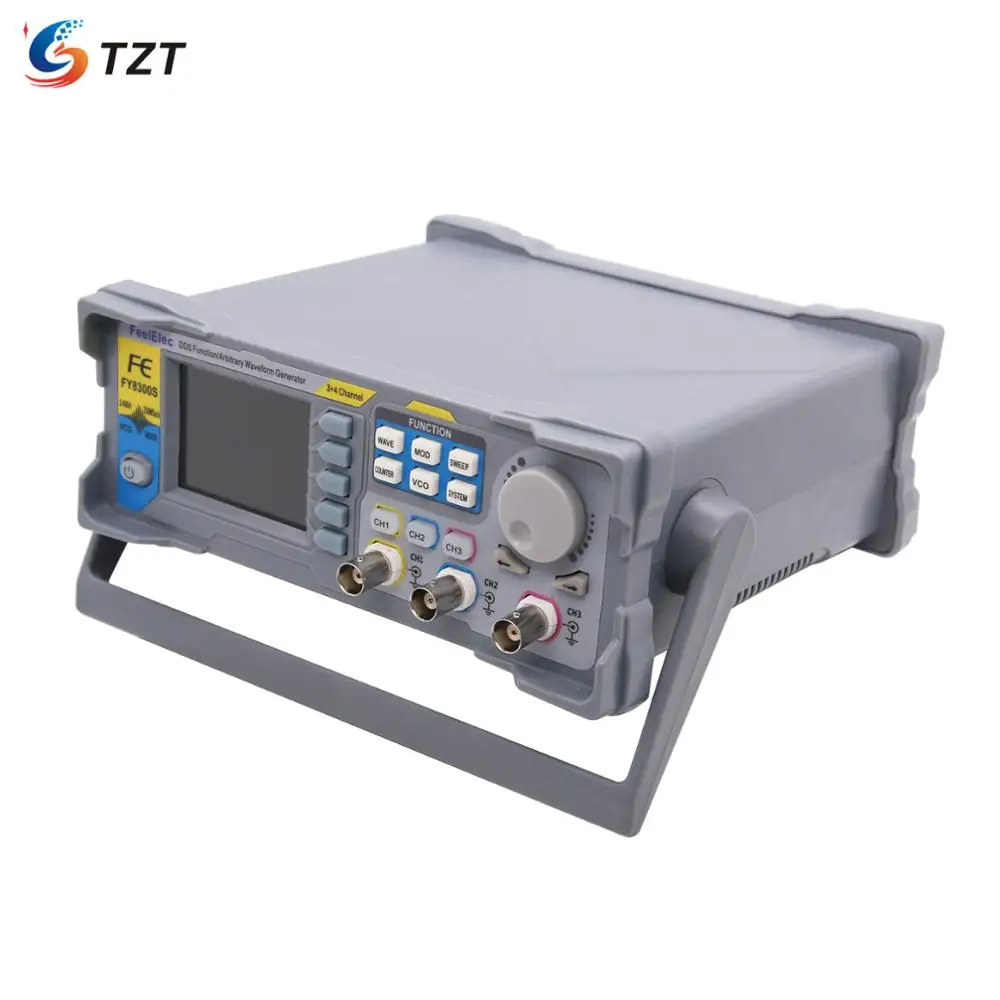

Завеса 3-канальный блок питания с DDS Функция генератор сигналов произвольной формы 4-канальный TTL генератор сигналов FY8300S/FY8300

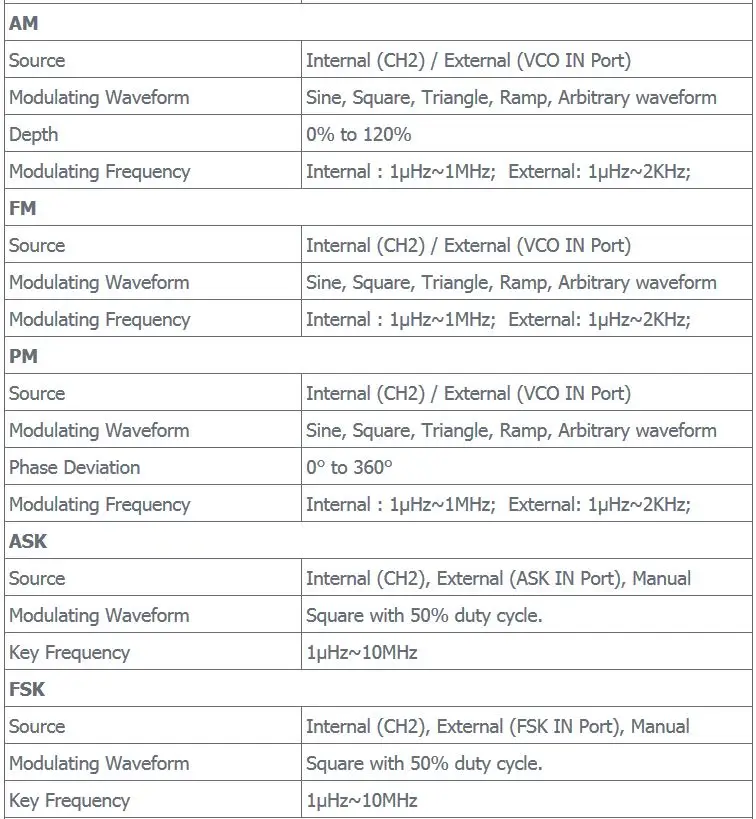

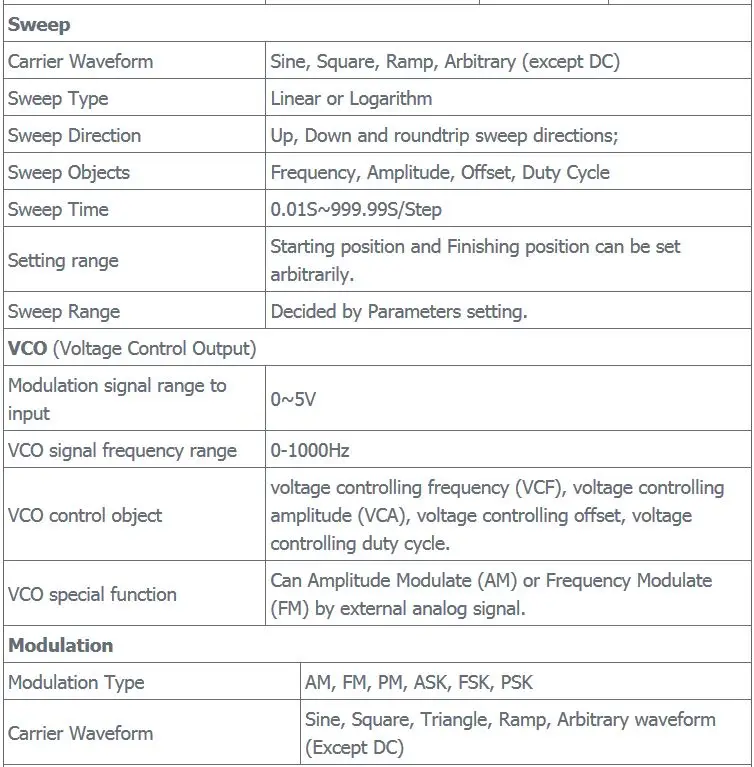

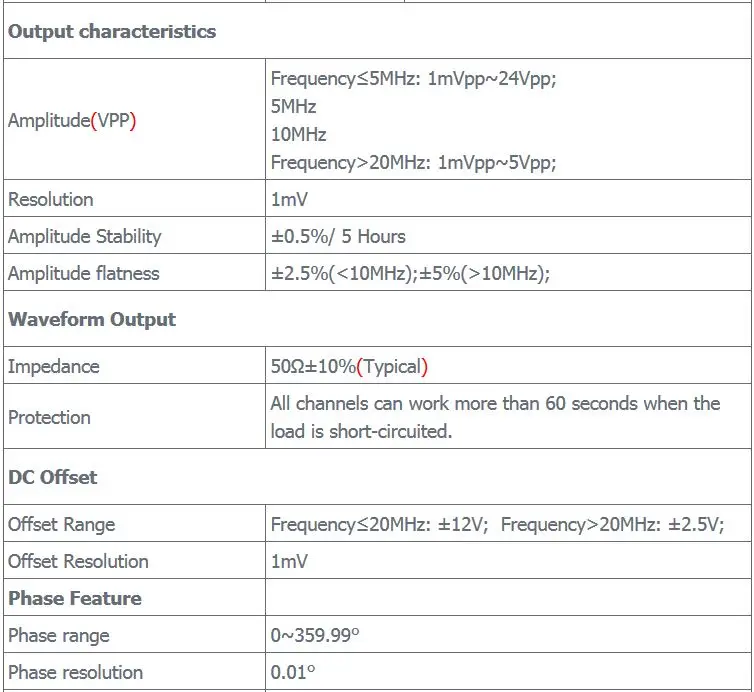

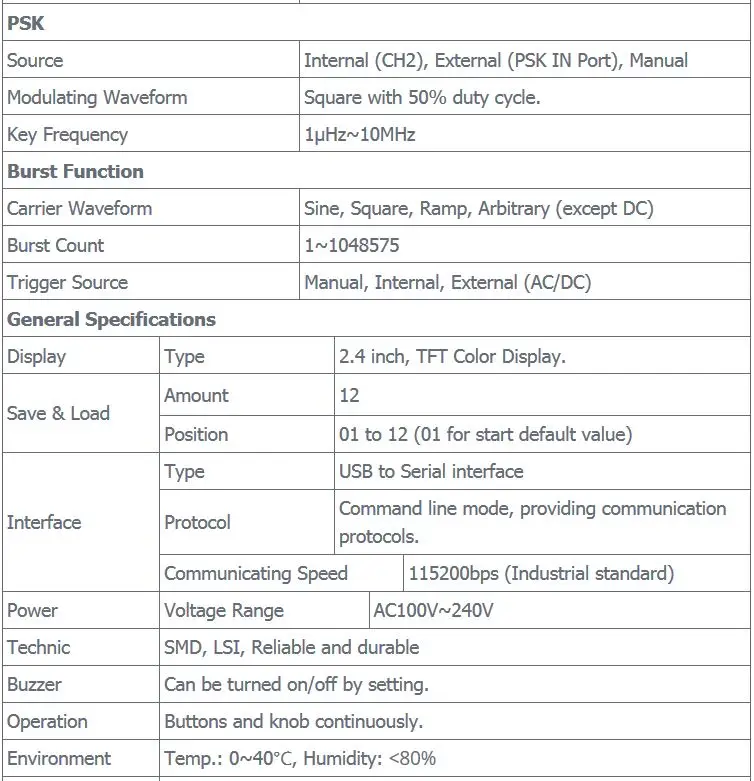

Примечание: разница между FY8300S и FY8300: 63606 ~ 63609-FY8300S с VCO для управления выходом. FY8300 разработан без этой функции.-FY8300S разработан с богатыми функциями модуляции, включая ASK, FSK, PSK, AM, FM, PM. FY8300 разработан без этой функции.-FY8300S построенна из 4-х канальный TTL генератор сигналов и разность фаз между каждым каналом точно регулируется. FY8300 не поддерживает функцию.-FY8300S Поддержка запуска импульсного поезда для вывода. FY8300 не поддерживает функцию.Описание:Трехканальная функция серии FY8300S/генератор произвольной формы-это Высокофункциональный генератор, генератор произвольной формы, генератор импульсного сигнала, четырехканальный TTL генератор сигналов, VCO, подметальная машина частоты, счетчик и счетчик частоты. Богатые сочетания клавиш упрощают сложную работу. Особенно подходит для электронных энтузиастов, научно-исследовательских учреждений и высокотехнологичных предприятий, ремонта автомобилей и других отраслей.Используя технологию DDS, прибор производит точные, стабильные, низкие Выходные сигналы искажений, и все параметры откалиброваны внутренними процедурами. Все функции инструмента могут управляться с помощью программного обеспечения хост-компьютера. Вы также можете использовать программное обеспечение хоста для редактирования произвольных сигналов и сохранения их в генераторе сигналов для вывода сигналов. Протокол связи открыт для пользователей, что облегчает вторичное развитие. Он имеет крупномасштабные интегральные схемы, SMT, высокую надежность и длительный срок службы. С защитой от короткого замыкания на выходе, все выходные терминалы сигнала могут работать в условиях короткого замыкания нагрузки для 60s.FY8300S Особенности:◆ Полностью независимый трехканальный выход (эквивалент трех независимых источников сигнала), способен работать синхронно, с точной регулируемой фазой.◆ Технология DDS производит точные, стабильные и низкие Выходные сигналы искажений.◆ Настольный дизайн с ABS пластиковым корпусом, AC 100 ~ 240 В (AC) Широкий источник питания напряжения.◆ 2,4 дюймов (320*240) цветным дисплеем.◆ Простота в эксплуатации: уникальный и защищенный авторским правом дизайн интерфейса операции, который может отображать статус вывода трех каналов одновременно.◆ Максимальная выходная частота составляет 60 МГц (Синусоидальная волна), 250MSA/s частота дискретизации, 14 бит вертикального разрешения.◆ Нажмите и удерживайте кнопку OK во время использования, чтобы быстро сохранить информацию о параметрах, которая в настоящее время выводится инструментом, и сохраненные параметры могут быть автоматически загружены при включении снова.◆ Функция отслеживания каналов: при отслеживании все параметры трех каналов могут быть обновлены одновременно в соответствии с конфигурацией пользователя.◆ Может выводить до 98 групп функций/произвольных сигналов, в том числе 34 предустановленных сигналов и 64 пользовательских форм сигналов (программное обеспечение для редактирования произвольных сигналов может использоваться для редактирования произвольных сигналов и загрузки на выход инструмента). Предустановленные формы сигнала включают: синусоидальную волну, квадратную волну, прямоугольную волну (регулируемый Рабочий цикл), трапециевидную волну (время подъема и падения может быть установлено точно), треугольную волну, И импульсная волна (ширина и частота импульса могут быть установлены точно фиксированные), восходящая волна пилообразного зуба, Нисходящая волна пилообразного зуба, ступенчатая волна, Трапециевидная импульсная волна, синкерный пульс, узкая импульсная волна, шумовая волна, экспоненциальный подъем, экстенциальный спад, электрокардиограмма, Lorentz импульсная волна, многотоновая волна, CMOS (0 ~ 12 В), четырехканальный уровень TTL и напряжение постоянного тока и т. Д.◆ 64 набора произвольных бит для хранения волн. Глубина хранения каждой группы составляет 8192*14 бит (чем длиннее глубина формы волны, тем больше деталей формы волны сохранены, и детали сигнала могут быть восстановлены с высокой точностью).◆ Высокочастотная точность: точность частоты может достигать порядка 10-6.◆ Высокочастотное Разрешение: полный диапазон частотного разрешения 1гц (0,000001 Гц).◆ Выходная амплитуда может быть до 24Vpp и амплитудное разрешение может быть до 1МВ (0,001 в).◆ С функцией смещения постоянного тока-12 В ~ + 12 В (<20 МГц), разрешение может достигать 1 мВ.◆ Рабочий цикл обоих каналов может регулироваться независимо, и точность регулировки может достигать 0.01%.◆ Ширина импульса и частота импульса постоянно регулируются, а диапазон регулировки составляет 20ns-1S. Амплитуда пульса может непрерывно регулироваться между 0-12 В, и точность составляет 0,001 в.◆ Фаза диапазон регулировки три канала составляет 0 ~ 359,99 °, а регулировка точность определения его местонахождения составляет 0,01 °.◆ Отсутствие ограничения диапазона: Поддержка прямых цифровых настроек во всей частоте диапазона.◆ Функция вывода цифрового сигнала может реализовывать любой уровень CMOS с амплитудой 0 ~ 12 В.◆ Функция сканирования: четыре атрибута сигнала: частота, амплитуда, смещение и рабочий цикл можно отсканировать отдельно. С двумя режимами сканирования, линейным сканированием и логарифмическим сканированием время сканирования может достигать 999,99 с. Запуск сканирования и конечные точки могут быть установлены произвольно.◆ Импульсный шлейф разрывная Выходная Функция: опционально три режима запуска: ручной триггер, внутренний триггер CH2 и внешний триггер, который может сделать машину выходной любой импульсный поезд 1 ~ 1048575 (только для серии FY8300S).◆ Функция VCO: поддержка функции контроля напряжения VCO Функция выходного сигнала (например, осциллятор с контролем напряжения). (Только для серии FY8300S).◆ Богатые типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляция (только для серии FY8300S).◆ 4 выхода уровня TTL, которые могут быть синхронизированы и каждая фаза может быть отрегулирована точно (только для серии FY8300S).◆ Характеристики хранения: Он может хранить 20 наборов параметров состояния инструмента, установленных пользователями, которые можно отозвать в любое время.◆ 100 м Функция счетчика частоты: четыре метода измерения: Измерение частоты, измерение периода, измерение ширины положительного и отрицательного импульса и измерение рабочего цикла. Максимальное Измерение частоты может достигать 100 МГц, а минимальное Измерение частоты 0,01 Гц.◆ Функция счетчика.◆ Все параметры могут быть откалиброваны с помощью внутренних процедур.◆ Оснащен мощной функцией редактирования произвольной формы, ее можно загрузить на инструмент для вывода формы волны после редактирования произвольной формы на вашем ПК.◆ Мощная коммуникационная Функция: ПК может использоваться для управления прибором. Протокол связи открыт, что облегчает вторичное развитие.◆ Высокая надежность: крупномасштабная интегральная схема, SMT, высокая надежность и длительный срок службы.◆ Защита от короткого замыкания на выходе: все выходные клеммы сигнала могут работать более 60 с при условиях короткого замыкания.Характеристики серии FY8300:◆ Полностью независимый трехканальный выход (эквивалент трех независимых источников сигнала), способен работать синхронно, с точной регулируемой фазой.◆ Технология DDS производит точные, стабильные и низкие Выходные сигналы искажений.◆ Настольный дизайн с ABS пластиковым корпусом, AC 100 ~ 240 В (AC) Широкий источник питания напряжения.◆ 2,4 дюймов (320*240) цветным дисплеем.◆ Простота в эксплуатации: уникальный и защищенный авторским правом дизайн интерфейса операции, который может отображать статус вывода трех каналов одновременно.◆ Максимальная выходная частота составляет 60 МГц (Синусоидальная волна), 250MSA/s частота дискретизации, 14 бит вертикального разрешения.◆ Нажмите и удерживайте кнопку OK во время использования, чтобы быстро сохранить информацию о параметрах, которая в настоящее время выводится инструментом, и сохраненные параметры могут быть автоматически загружены при включении снова.◆ Функция отслеживания каналов: при отслеживании все параметры трех каналов могут быть обновлены одновременно в соответствии с конфигурацией пользователя.◆ Может выводить до 98 групп функций/произвольных сигналов, в том числе 34 предустановленных сигналов и 64 пользовательских форм сигналов (программное обеспечение для редактирования произвольных сигналов может использоваться для редактирования произвольных сигналов и загрузки на выход инструмента). Предустановленные формы сигнала включают: синусоидальную волну, квадратную волну, прямоугольную волну (регулируемый Рабочий цикл), трапециевидную волну (время подъема и падения может быть установлено точно), треугольную волну, И импульсная волна (ширина и частота импульса могут быть установлены точно фиксированные), восходящая волна пилообразного зуба, Нисходящая волна пилообразного зуба, ступенчатая волна, Трапециевидная импульсная волна, синкерный пульс, узкая импульсная волна, шумовая волна, экстенциальный подъем, экстенциальное снижение, электрокардиограмма, лориентская импульсная волна, многотоновая волна, CMOS (0 ~ 12 В) И напряжение постоянного тока и т. Д.◆ 64 набора произвольных бит для хранения волн. Глубина хранения каждой группы составляет 8192*14 бит (чем длиннее глубина формы волны, тем больше деталей формы волны сохранены, и детали сигнала могут быть восстановлены с высокой точностью).◆ Высокочастотная точность: точность частоты может достигать порядка 10-6.◆ Высокочастотное Разрешение: полный диапазон частотного разрешения 1гц (0,000001 Гц).◆ Выходная амплитуда может быть до 24Vpp и амплитудное разрешение может быть до 1МВ (0,001 в).◆ С функцией смещения постоянного тока-12 В ~ + 12 В (<20 МГц), разрешение может достигать 1 мВ.◆ Рабочий цикл обоих каналов может регулироваться независимо, и точность регулировки может достигать 0.01%.◆ Ширина импульса и частота импульса постоянно регулируются, а диапазон регулировки составляет 20ns-1S. Амплитуда пульса может непрерывно регулироваться между 0-12 В, и точность составляет 0,001 в.◆ Фаза диапазон регулировки три канала составляет 0 ~ 359,99 °, а регулировка точность определения его местонахождения составляет 0,01 °.◆ Отсутствие ограничения диапазона: Поддержка прямых цифровых настроек во всей частоте диапазона.◆ Функция вывода цифрового сигнала может реализовывать любой уровень CMOS с амплитудой 0 ~ 12 В.◆ Функция сканирования: четыре атрибута сигнала: частота, амплитуда, смещение и рабочий цикл можно отсканировать отдельно. С двумя режимами сканирования, линейным сканированием и логарифмическим сканированием время сканирования может достигать 999,99 с. Запуск сканирования и конечные точки могут быть установлены произвольно.◆ Характеристики хранения: Он может хранить 20 наборов параметров состояния инструмента, установленных пользователями, которые можно отозвать в любое время.◆ 100 м Функция счетчика частоты: четыре метода измерения: Измерение частоты, измерение периода, измерение ширины положительного и отрицательного импульса и измерение рабочего цикла. Максимальное Измерение частоты может достигать 100 МГц, а минимальное Измерение частоты 0,01 Гц.◆ Функция счетчика.◆ Все параметры могут быть откалиброваны с помощью внутренних процедур.◆ Оснащен мощной функцией редактирования произвольной формы, ее можно загрузить на инструмент для вывода формы волны после редактирования произвольной формы на вашем ПК.◆ Мощная коммуникационная Функция: ПК может использоваться для управления прибором. Протокол связи открыт, что облегчает вторичное развитие.◆ Высокая надежность: крупномасштабная интегральная схема, SMT, высокая надежность и длительный срок службы.◆ Защита от короткого замыкания на выходе: все выходные клеммы сигнала могут работать более 60 с при условиях короткого замыкания.Посылка включает в себя:-1 генератор сигналов-1 х шнур питания-3 x Q9 зажимные кабели-3 кабеля BNC-BNC-1 х USB кабель
